输电线路工程质量强制性条文实施细则VIP免费

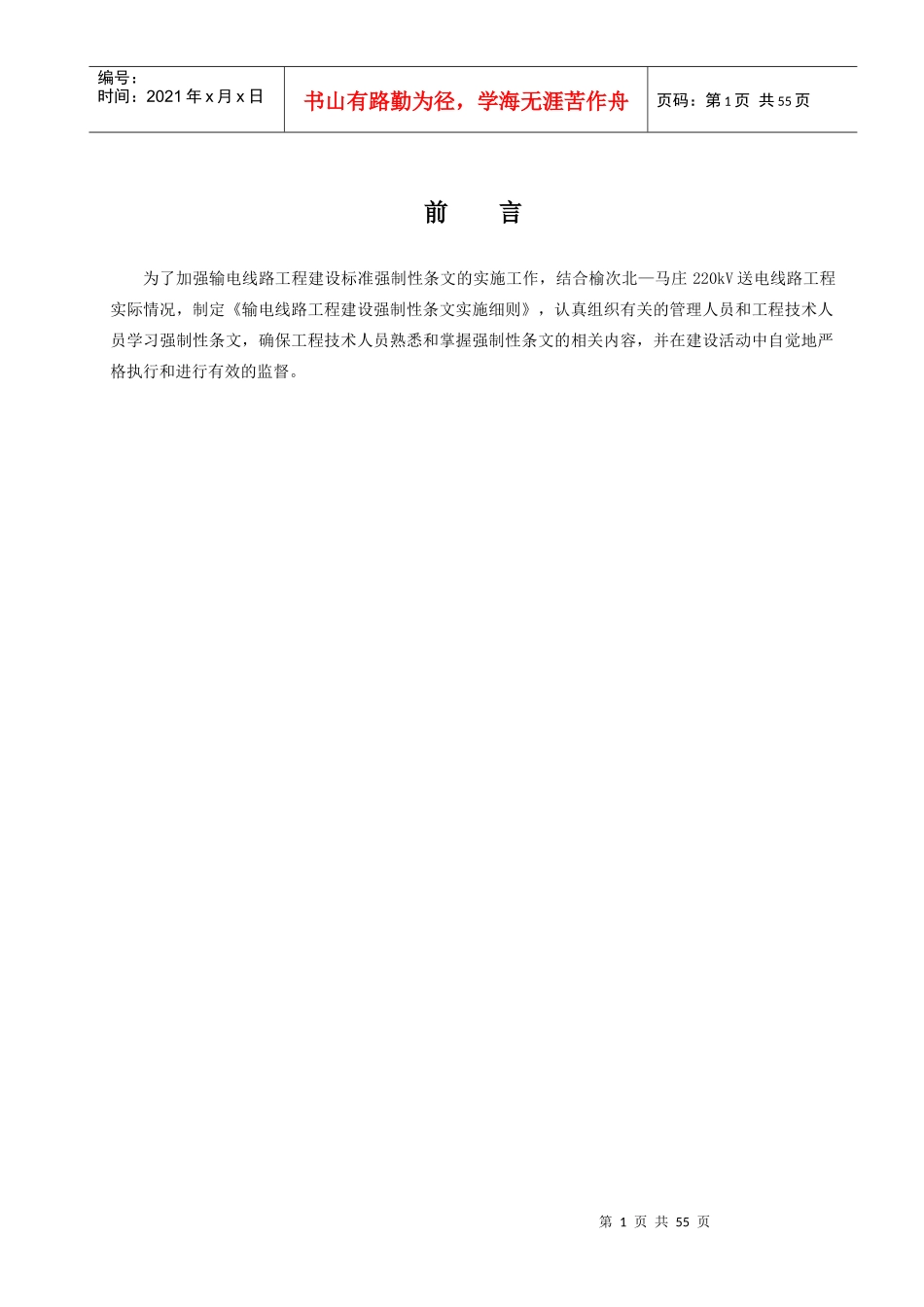

第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共55页前言为了加强输电线路工程建设标准强制性条文的实施工作，结合榆次北—马庄220kV送电线路工程实际情况，制定《输电线路工程建设强制性条文实施细则》，认真组织有关的管理人员和工程技术人员学习强制性条文，确保工程技术人员熟悉和掌握强制性条文的相关内容，并在建设活动中自觉地严格执行和进行有效的监督。第2页共55页第1页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共55页一、编制依据1、中华人民共和国国务院令第279号《建设工程质量管理条例》2、中华人民共和国建设部令第81号《实施工程建设强制性标准监督规定》3、GB50233-2005《110～500kV架空送电线路施工及验收规范》4、DL/T5168-2002《110～500kV架空电力线路工程施工质量及评定规程》5、国家电网基建[2005]255号《国家电网公司输变电工程达标投产考核办法》6、山西省电力公司Q/SDO1003-2007《110kV～500kV输电线路工程建设标准强制性条文实施管理规程》第3页共55页第2页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共55页二、工程概况及特点本段工程线路位于山西省晋中市、太原市境内，起自新建榆次北500kV变电站，止于原220kV候榆线“π”接点，线路全长21.612km。全线路为双回路同塔并架，面向马庄站左侧为Ⅱ回，右侧为Ⅰ回。（一）工程组织系统项目法人：山西省电力公司项目管理单位：山西省电网工程建设指挥部监理单位：山西锦通工程项目管理咨询有限公司设计单位：山西省电力勘测设计院施工单位：天津海能电力建设有限公司质量目标：达标创优施工工期：2009年9月—2009年12月（二）工程设计简介2.1工程名称：榆次北—马庄220kV送电线路工程2.2电压等级：220kV2.3线路回路数：双回同塔并架2.4线路全长：21.612km2.5海拔高度：海拔高度850-1025米。2.6污秽等级：全部为Ⅲ级。2.7导线：两回均为JL/G1A-400/35型钢芯铝绞线(2根/相)，分裂间距为400mm，垂直排列不加装间隔棒。2.8地线：两根架空地线均为OPGW光缆。2.9绝缘子：本标段导线金具连接共设计了6种，其中悬垂串2种，跳线串2种，耐张串2种。2.10基础：67基2.11铁塔：67基（三）施工环境：3.1路径走向线路由榆次北500kV变电站220kV架构东起第9、10出线间隔向北以同塔双回形式出线后左转，经南要店村西南，在罗家庄村北跨过220kV榆白Ⅱ回线，左转后跨过拟建的龙城高速公路和太旧高速公路及榆孟公路，经东庄、神堂沟村，跨过涧河和砖厂及220kV榆白Ⅰ回线，在苏村北侧左转，经结岭石村南，在瑞光电厂西南右转，经黄土坡，在河底村西南分为两个单回路钻过候晋Ⅰ、Ⅱ回500kV线路，经赵家坡、施家凹、东家凹、西家凹村，跨过220kV候榆线后，至原220kV候榆线“π”接点，接至已建的四回路线路与220kV马小Ⅰ、Ⅱ回线路同塔架设，经新沟村北，从东侧进入马庄220kV变第4页共55页第3页共55页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共55页电站南起第3、4出线间隔。新建线路全长2×21.612km。3.2地形与地质地形分布划分表3.2.1地形分布全线大多为平地和丘陵，少数为山地，地表多为耕地、林地。3.2.2地质本工程地势起伏较大，地质主要以坚土为主，约有10%的石坑。3.3气象条件最高温度+40℃，最低温度-40℃，风速27m/s，复冰10mm，年雷电日40天。3.4施工现场交通情况条件分析本标段位于丘陵山地地带，沿线小路不是很多，且较窄，仅能农用车通过。再加上地势高低起伏，二次运输困难，不少塔号需人力运输。大型设备的运输需修路解决。3.5交叉跨越跨高速公路1次，拟建高速公路1次，省道1次，一般公路6次，河流1次，钻越500kV线路2次，220kV线路3次，35kV线路4次，10kV电力线16次，380V电力线4次，220V电力线1次，地埋管线1次，光缆11次，通信线11次，待建蔬菜大棚1处，果园3km，林区4.5km。3.6拆除及砍伐砍杨树约300棵，松树约50棵，果树约250棵，枣树约150棵，柳树约90棵，砖厂2处，沙场1处，果园房5间，废弃房6间，废窑洞5处，改迁10kV电力线1km，改迁光缆0.5km，改迁通信线0.5km，迁坟10个。（...
