电子元器件的检验判定方法讲义VIP免费

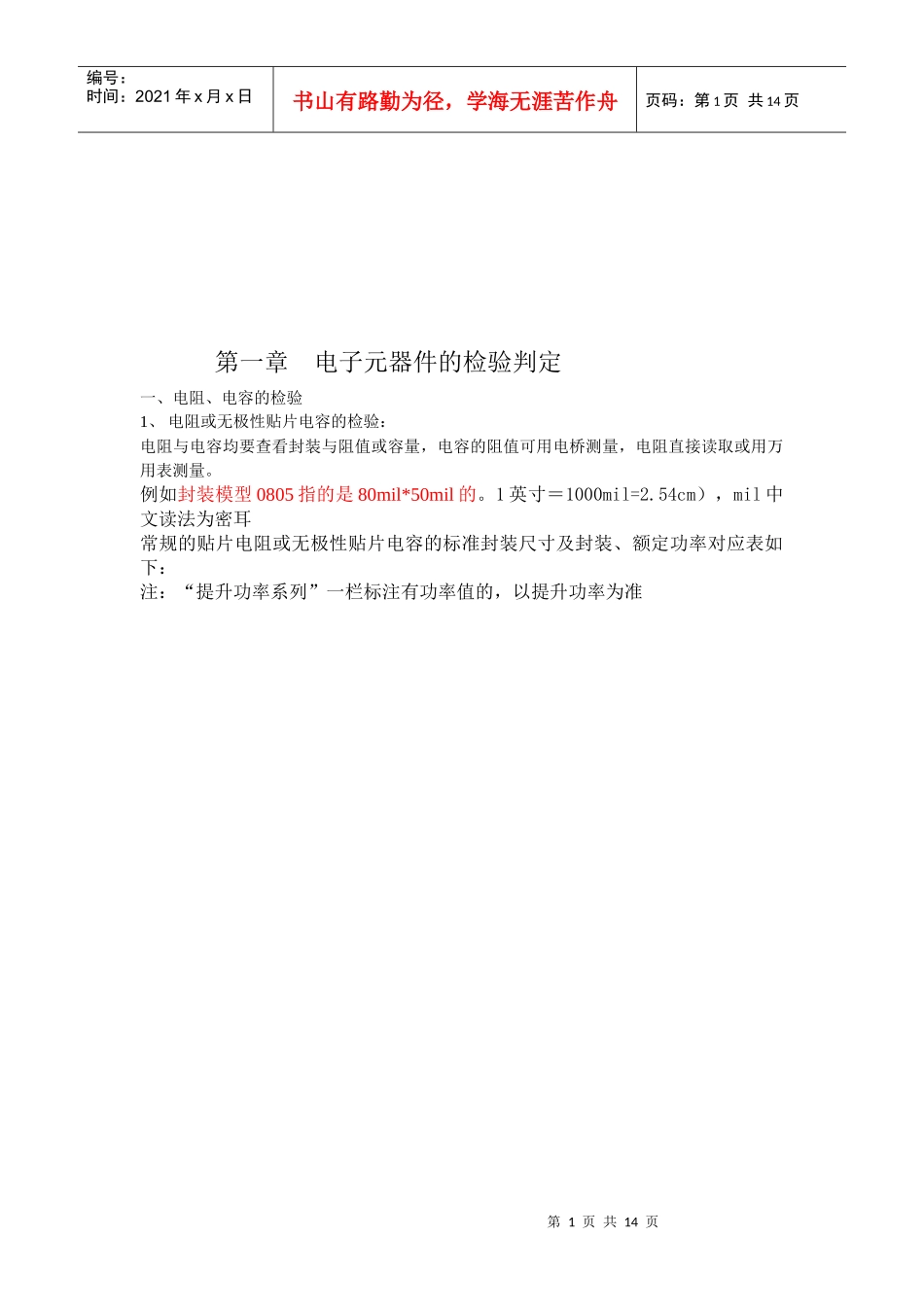

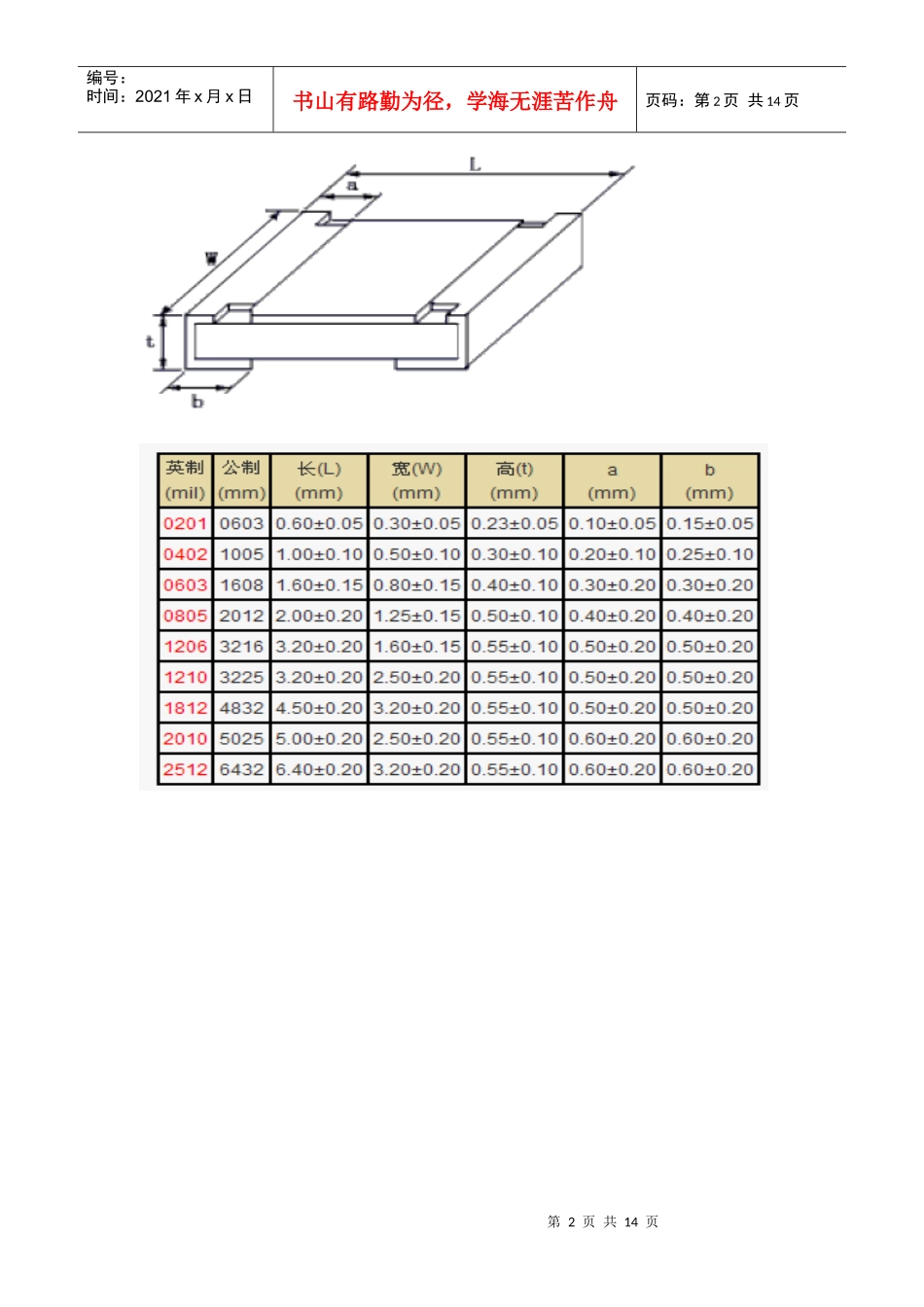

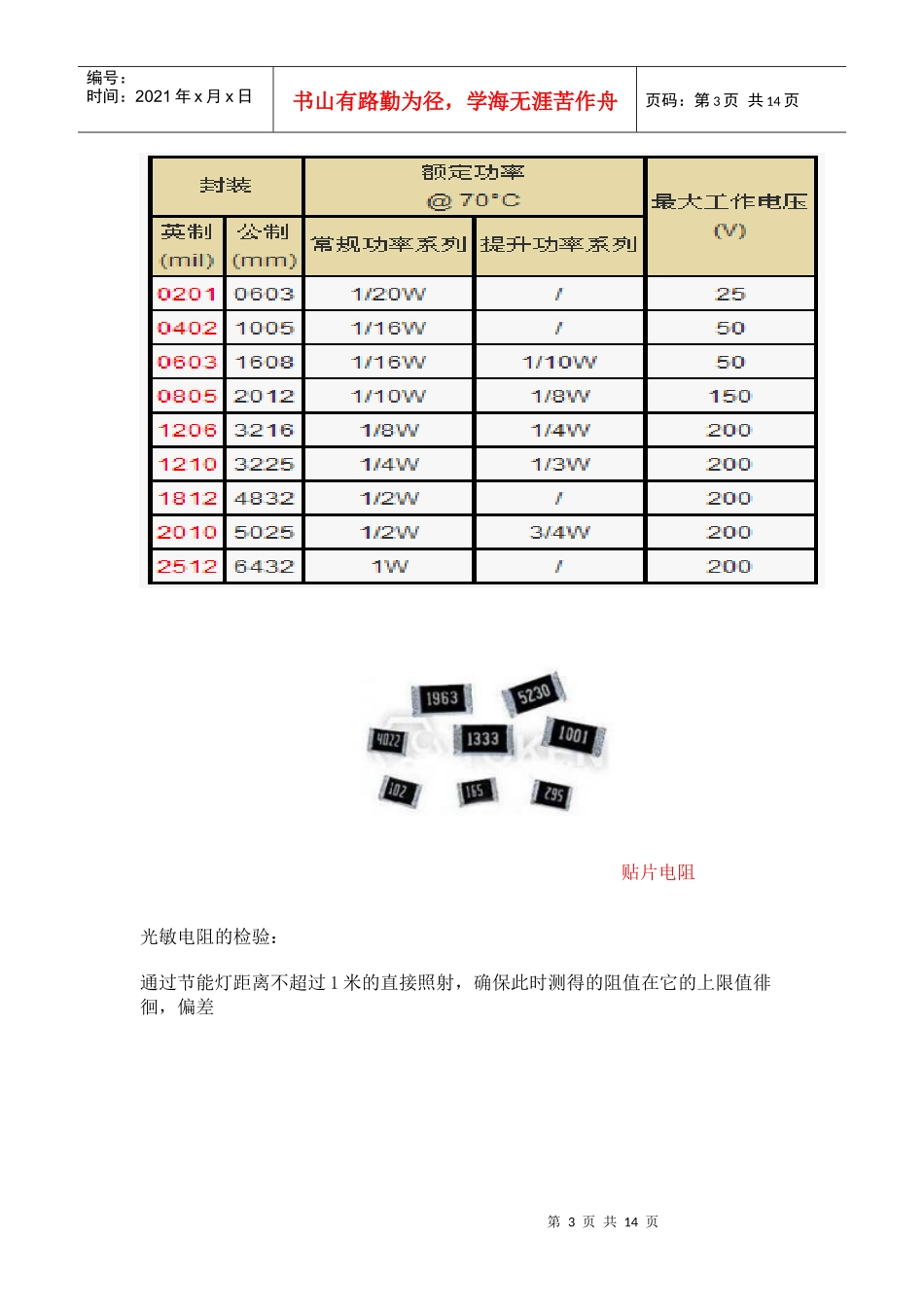

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第一章电子元器件的检验判定一、电阻、电容的检验1、电阻或无极性贴片电容的检验：电阻与电容均要查看封装与阻值或容量，电容的阻值可用电桥测量，电阻直接读取或用万用表测量。例如封装模型0805指的是80mil*50mil的。1英寸＝1000mil=2.54cm），mil中文读法为密耳常规的贴片电阻或无极性贴片电容的标准封装尺寸及封装、额定功率对应表如下：注：“提升功率系列”一栏标注有功率值的，以提升功率为准第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页贴片电阻光敏电阻的检验：通过节能灯距离不超过1米的直接照射，确保此时测得的阻值在它的上限值徘徊，偏差第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页贴片无极性电容三位数码标法：102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。四位数码标法：1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。J－表示精度为5％、F－表示精度为1％。T－表电阻器阻值标示方法R代表小数点位置的标识方法：一些奇怪的标注（如：43C）需要查生产厂商的内部编码规则第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页（极性电容）贴片或插件电解电容的检验：游标卡尺测量引脚或焊盘间距确认封装满足要求，容量可用直流电桥测量，也可直接读取。电容的标称及识别方法1、直标法由于电容体积要比电阻大，所以一般都使用直接标称法。如果数字是0.001，那它代表的是0.001uF＝1nF，如果是10n，那么就是10nF，同样100p就是100pF。有些电容用“R”表示小数点，如R56表示0.56微法。2、文字符号法用数字和文字符号有规律的组合来表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF,2u2表示2.2uF3、色标法用色环或色点表示电容器的主要参数。电容器的色标法与电阻相同。电容器偏差标志符号：+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。4、电容的极性识别：看它上面的标称，一般有标出容量和正负极，也有用引脚长短来区别正负极长脚为正，短脚为负。有极性电容的封装模型为RB系列，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形（圆桶的直径）的尺寸，单位为“英寸”。5、电容器实际电容量与标称电容量的偏差称误差，在允许的偏差范围称精度。精度等级与允许误差对应关系：第6页共14页第5页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共14页00（01）-±1%、0（02）-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、Ⅳ-（+20%-10%）、Ⅴ-（+50%-20%）、Ⅵ-（+50%-30%）一般电容器常用Ⅰ、Ⅱ、Ⅲ级，电解电容器用Ⅳ、Ⅴ、Ⅵ级，根据用途选取。插件电解电容贴片电解电容（直标法）6、钽电容封装规格（容量识别方法同上）封装尺寸：毫米（英寸）第7页共14页第6页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共14页CodeEIACodeL±0.20(0.008)W+0.20(0.008)-0.10(0.004)H+0.20(0.008)-0.10(0.004)W1±0.20(0.008)A+0.30(0.012)-0.20(0.008)SMin.A3216-183.20(0.126)1.60(0.063)1.60(0.063)1.20(0.047)0.80(0.031)1.80(0.071)B3528-213.50(0.138)2.80(0.110)1.90(0.075)2.20(0.087)0.80(0.031)1.40(0.055)C6032-286.00(0.236)3.20(0.126)2.60(0.102)2.20(0.087)1.30(0.051)2.90(0.114)D7343-317.30(0.287)4.30(0.169)2.90(0.114)2.40(0.094)1.30(0.051)4.40(0.173)E7343-437.30(0.287)4.30(0.169)4.10(0.162)2.40(0.094)1.30(0.051)4.40(0.173)V7361-387.30(0.287)6.10(0.240)3.45±0.30(0.136±0.012)3.10(0.120)1.40(0.055)4.40(0.173)W1dimensionappliest...
