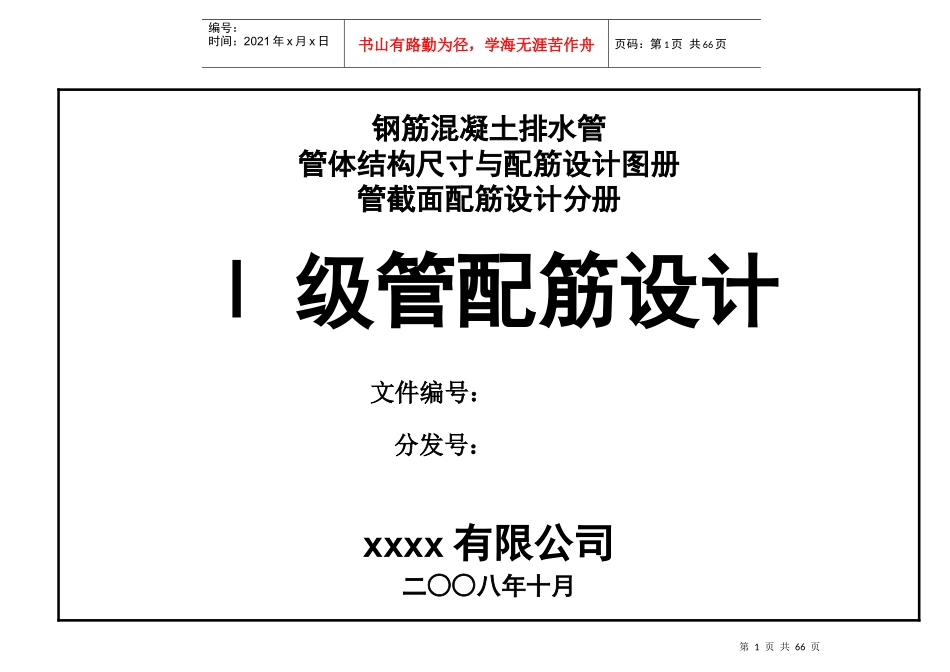

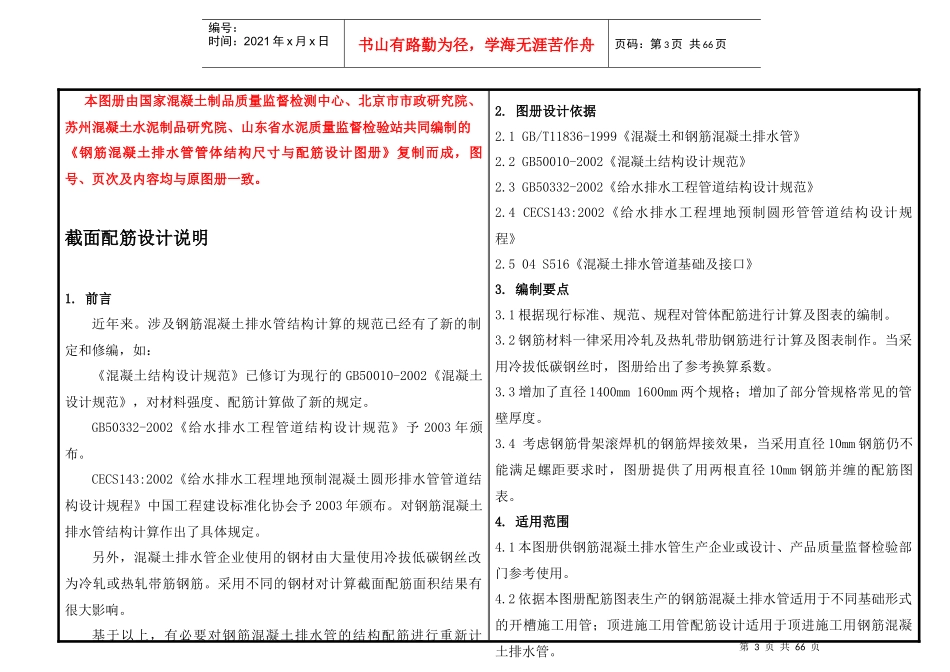

第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共66页钢筋混凝土排水管管体结构尺寸与配筋设计图册管截面配筋设计分册Ⅰ级管配筋设计文件编号：分发号：xxxx有限公司二○○八年十月第2页共66页第1页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共66页第3页共66页第2页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共66页本图册由国家混凝土制品质量监督检测中心、北京市市政研究院、苏州混凝土水泥制品研究院、山东省水泥质量监督检验站共同编制的《钢筋混凝土排水管管体结构尺寸与配筋设计图册》复制而成，图号、页次及内容均与原图册一致。截面配筋设计说明1.前言近年来。涉及钢筋混凝土排水管结构计算的规范已经有了新的制定和修编，如：《混凝土结构设计规范》已修订为现行的GB50010-2002《混凝土设计规范》，对材料强度、配筋计算做了新的规定。GB50332-2002《给水排水工程管道结构设计规范》予2003年颁布。CECS143:2002《给水排水工程埋地预制混凝土圆形排水管管道结构设计规程》中国工程建设标准化协会予2003年颁布。对钢筋混凝土排水管结构计算作出了具体规定。另外，混凝土排水管企业使用的钢材由大量使用冷拔低碳钢丝改为冷轧或热轧帯筋钢筋。采用不同的钢材对计算截面配筋面积结果有很大影响。基于以上，有必要对钢筋混凝土排水管的结构配筋进行重新计2.图册设计依据2.1GB/T11836-1999《混凝土和钢筋混凝土排水管》2.2GB50010-2002《混凝土结构设计规范》2.3GB50332-2002《给水排水工程管道结构设计规范》2.4CECS143:2002《给水排水工程埋地预制圆形管管道结构设计规程》2.504S516《混凝土排水管道基础及接口》3.编制要点3.1根据现行标准、规范、规程对管体配筋进行计算及图表的编制。3.2钢筋材料一律采用冷轧及热轧带肋钢筋进行计算及图表制作。当采用冷拔低碳钢丝时，图册给出了参考换算系数。3.3增加了直径1400mm1600mm两个规格；增加了部分管规格常见的管壁厚度。3.4考虑钢筋骨架滚焊机的钢筋焊接效果，当采用直径10mm钢筋仍不能满足螺距要求时，图册提供了用两根直径10mm钢筋并缠的配筋图表。4.适用范围4.1本图册供钢筋混凝土排水管生产企业或设计、产品质量监督检验部门参考使用。4.2依据本图册配筋图表生产的钢筋混凝土排水管适用于不同基础形式的开槽施工用管；顶进施工用管配筋设计适用于顶进施工用钢筋混凝土排水管。第4页共66页第3页共66页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共66页5.基本设计规定5.1基本计算条件见下表管级别管顶覆土厚（m）地面堆积荷载（kN/m）管道基础形式Ⅰ6.010180°混凝土Ⅱ3.51090°砂（土）弧Ⅲ5.51090°砂（土）弧5.2计算原则按承载能力极限状态进行强度计算，静力计算荷载为管自重、竖向土压力、侧向土压力、管内水重、堆积荷载等。进行强度计算时按CECS143:2002规程确定各分项系数。管断面内层钢筋按受弯构件计算；管断面外层钢筋按大偏心受压构件计算；按正常使用极限状态验算裂缝，允许最大裂缝宽度Wmax≤0.2mm。5.3材料强度混凝土强度等级取C30，轴心抗压设计强度ft＝14.3N/mm2；轴心抗拉标准强度ftk=2.01N/mm2。冷轧及热轧带肋钢筋标准强度fyk=550N/mm2，抗拉设计强度fy=360N/mm2。管壁厚≥100mm的管子，应配双层钢筋，其内、外环向钢筋净保护层为20mm。对于直径1000mm、管壁厚为100mm的Ⅰ级管经验证明，也可用单层筋。5.5钢筋骨架按滚焊机焊接成型计算。钢筋骨架两端的环向钢筋应1～2圈，最大螺距不大于150mm。5.6纵向钢筋直径原则上应与环向环向钢筋一致，但在环向钢筋直径小于5mm时，为保证钢筋骨架的纵向刚度，也取5mm。纵向钢筋根数按GB/T11836-1999标准规定：滚焊机成型的钢筋骨架相邻纵向的间距不得大于400mm，并不得少于6根。本设计采用6、8、12、16、24、32根系列，实际生产中可随滚焊机设置，但必须满足GB/T11836-1999标准中纵向钢筋间距的规定。纵向钢筋两端混凝土净保护层为10mm。6.图册内容6.1管规格除国标规定的直径200～3000mm21个规格外，又增加了1400、1600两规格。管壁厚Ⅰ级...
