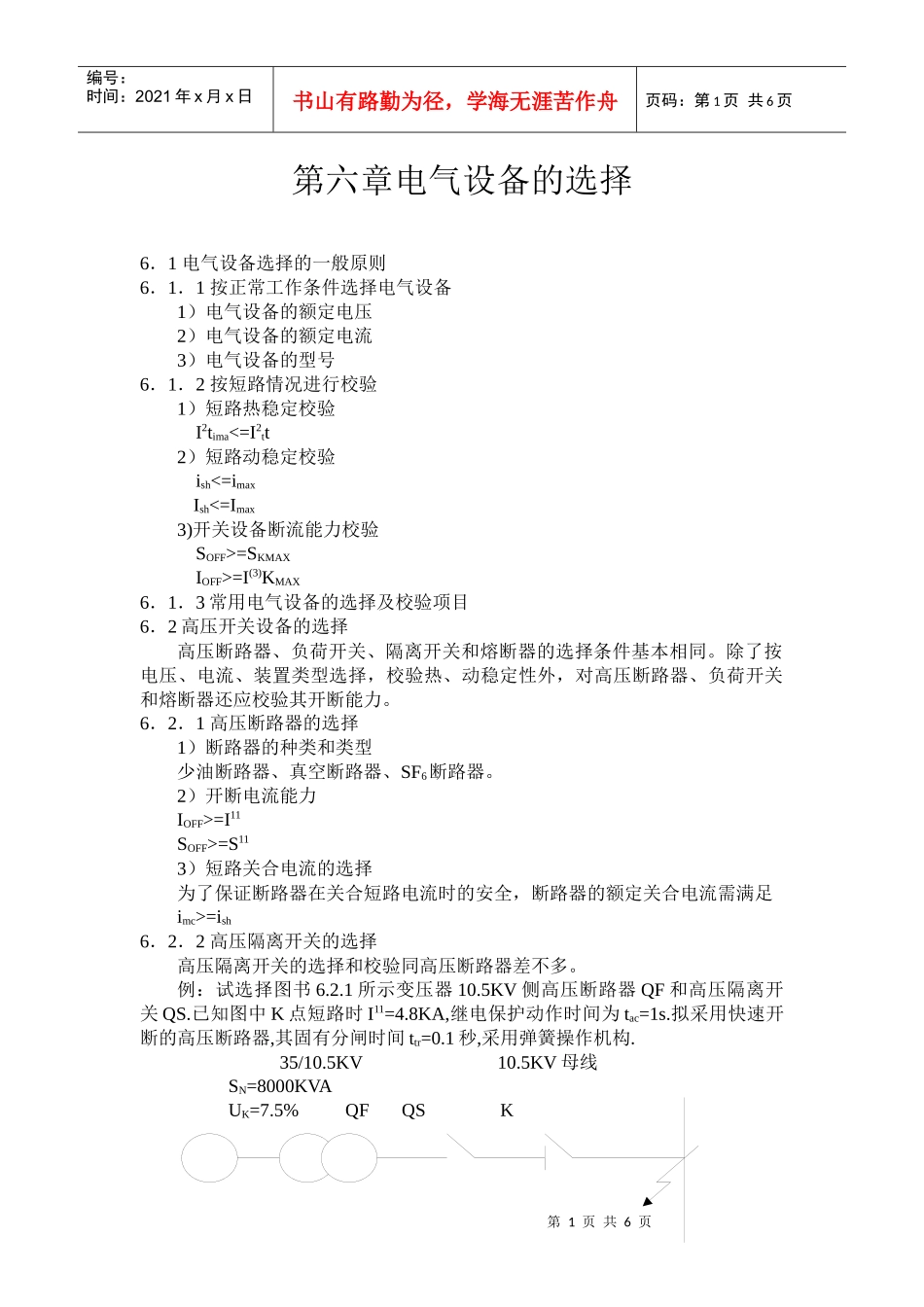

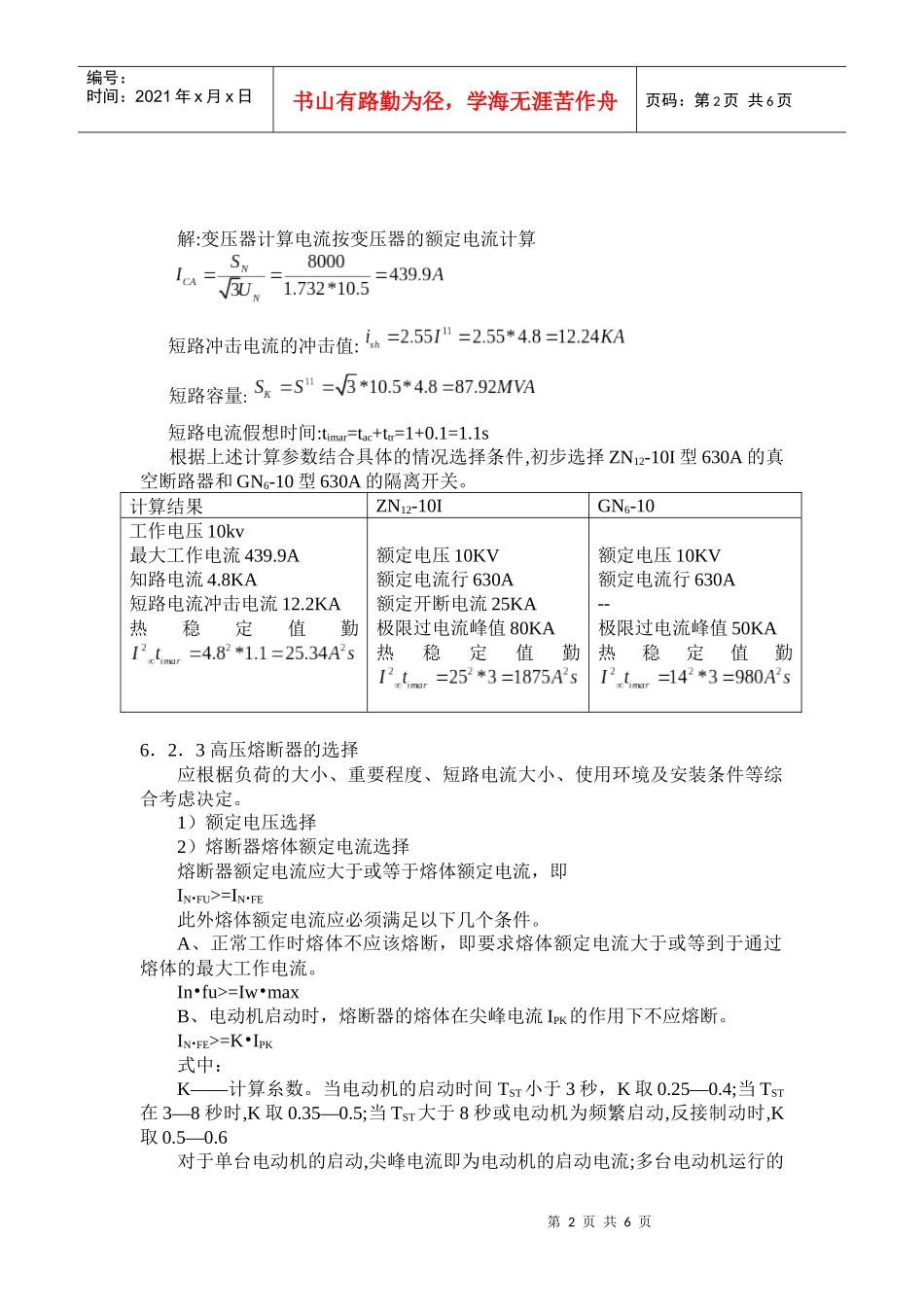

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页第六章电气设备的选择6．1电气设备选择的一般原则6．1．1按正常工作条件选择电气设备1）电气设备的额定电压2）电气设备的额定电流3）电气设备的型号6．1．2按短路情况进行校验1）短路热稳定校验I2tima<=I2tt2）短路动稳定校验ish<=imaxIsh<=Imax3)开关设备断流能力校验SOFF>=SKMAXIOFF>=I(3)KMAX6．1．3常用电气设备的选择及校验项目6．2高压开关设备的选择高压断路器、负荷开关、隔离开关和熔断器的选择条件基本相同。除了按电压、电流、装置类型选择，校验热、动稳定性外，对高压断路器、负荷开关和熔断器还应校验其开断能力。6．2．1高压断路器的选择1）断路器的种类和类型少油断路器、真空断路器、SF6断路器。2）开断电流能力IOFF>=I11SOFF>=S113）短路关合电流的选择为了保证断路器在关合短路电流时的安全，断路器的额定关合电流需满足imc>=ish6．2．2高压隔离开关的选择高压隔离开关的选择和校验同高压断路器差不多。例：试选择图书6.2.1所示变压器10.5KV侧高压断路器QF和高压隔离开关QS.已知图中K点短路时I11=4.8KA,继电保护动作时间为tac=1s.拟采用快速开断的高压断路器,其固有分闸时间ttr=0.1秒,采用弹簧操作机构.35/10.5KV10.5KV母线SN=8000KVAUK=7.5%QFQSK第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页解:变压器计算电流按变压器的额定电流计算短路冲击电流的冲击值:短路容量:短路电流假想时间:timar=tac+ttr=1+0.1=1.1s根据上述计算参数结合具体的情况选择条件,初步选择ZN12-10I型630A的真空断路器和GN6-10型630A的隔离开关。计算结果ZN12-10IGN6-10工作电压10kv最大工作电流439.9A知路电流4.8KA短路电流冲击电流12.2KA热稳定值勤额定电压10KV额定电流行630A额定开断电流25KA极限过电流峰值80KA热稳定值勤额定电压10KV额定电流行630A--极限过电流峰值50KA热稳定值勤6．2．3高压熔断器的选择应根椐负荷的大小、重要程度、短路电流大小、使用环境及安装条件等综合考虑决定。1）额定电压选择2）熔断器熔体额定电流选择熔断器额定电流应大于或等于熔体额定电流，即IN•FU>=IN•FE此外熔体额定电流应必须满足以下几个条件。A、正常工作时熔体不应该熔断，即要求熔体额定电流大于或等到于通过熔体的最大工作电流。In•fu>=Iw•maxB、电动机启动时，熔断器的熔体在尖峰电流IPK的作用下不应熔断。IN•FE>=K•IPK式中：K——计算糸数。当电动机的启动时间TST小于3秒，K取0.25—0.4;当TST在3—8秒时,K取0.35—0.5;当TST大于8秒或电动机为频繁启动,反接制动时,K取0.5—0.6对于单台电动机的启动,尖峰电流即为电动机的启动电流;多台电动机运行的第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页线路,如果是同时启动,尖峰电流为所有电动机的启动电流之和,如果不同时启动,其尖峰电流为取超过工作电流最大一台的启动电流与其它(N-1)台计算电流之和.C、熔断器保护变压器时,熔体额定电流的选择.对于6—10KV的变压器,凡容量在1000KVA及以下者,均可采用熔断器作为变压器的短路及过载保护,其熔体额定电流IN•FE可取变压器的一次侧额定电流的(1.4—2)I1•NT.D、熔断器之间保护选择性配合.低压网络中用熔断器作为保护时,为了保证断器保护性动作的选择性,一般要求熔断器的熔体额定电流比下级的熔体额定电流大两级以上.E、熔断器熔体额定电流与导线或电缆之间的配合.为了保证明线路在过载或短路时,熔断器熔体未熔断前,导线或电缆不至于过热而损坏,一般要求满足IN•FE<=KOLIal式中：Ial为导线的载流量KOL导线或电缆的允许短时过负荷糸数一般情况下若熔断器仅作为短路保护时，且导线是明敷设，KOL取1.5;若导线是穿管或电缆时,KOL取2.5;若熔断器作为短路和过负荷保护时,KOL取0.8—13)熔断器极限熔断电流或极限熔断容量的校验A、对有限流作用的熔断器，由于它们在短路电流到达冲击值前熔断，因此可按下式校验断流能力IOFF>=I11SOFF>=S11B、对无限流作用的熔断器，由于它们在短路电流到达冲击值后熔断，因此可按下式...
