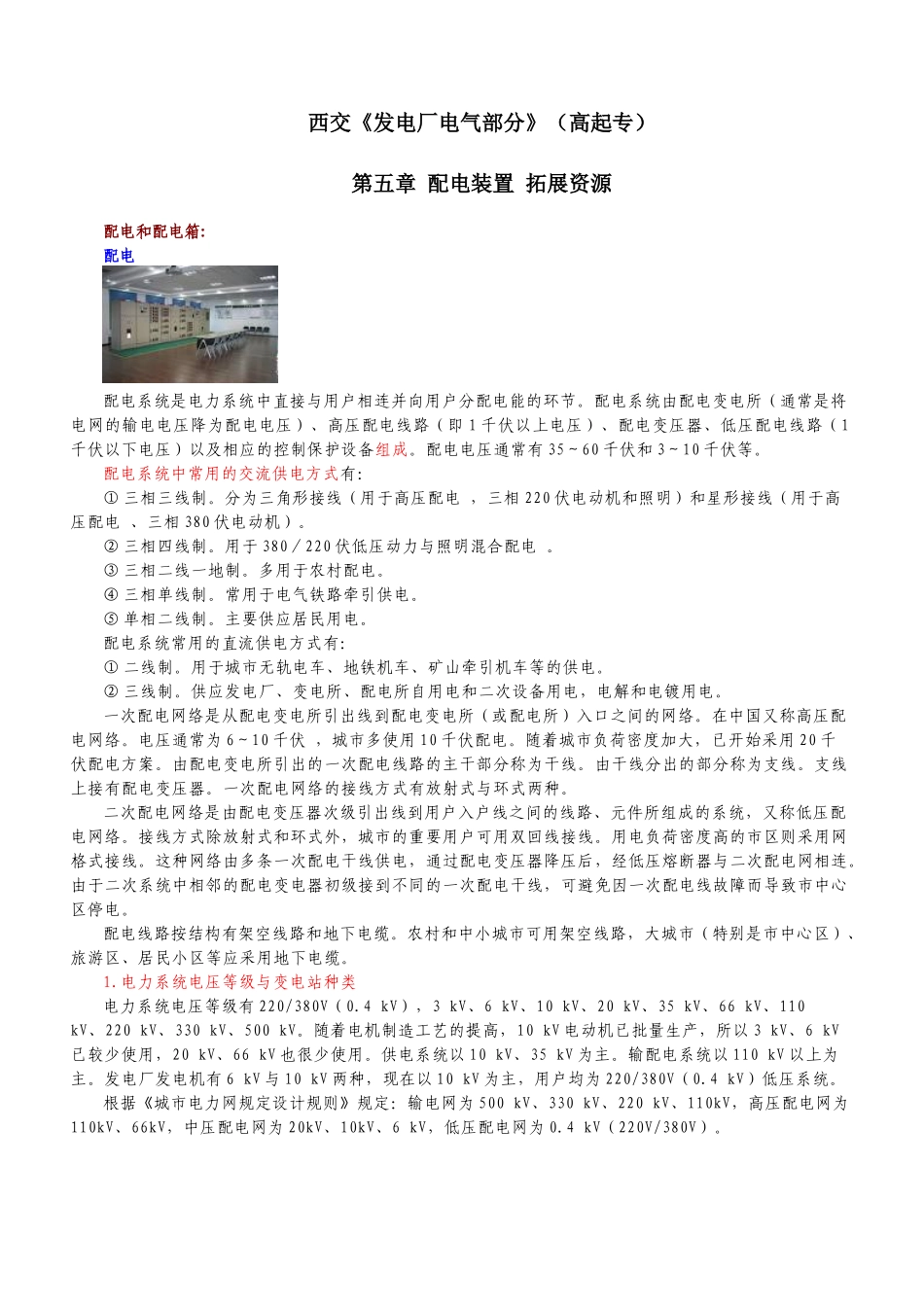

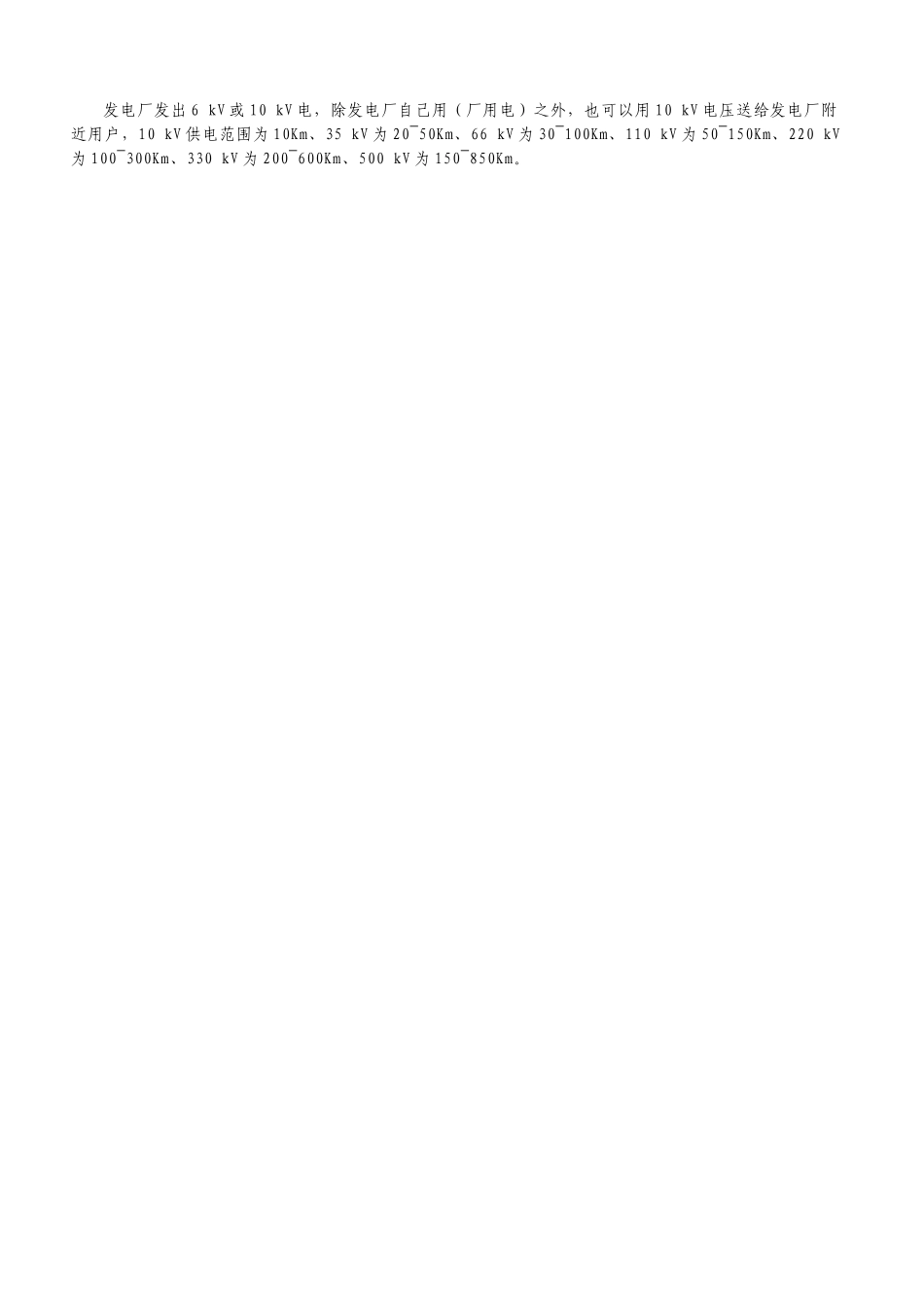

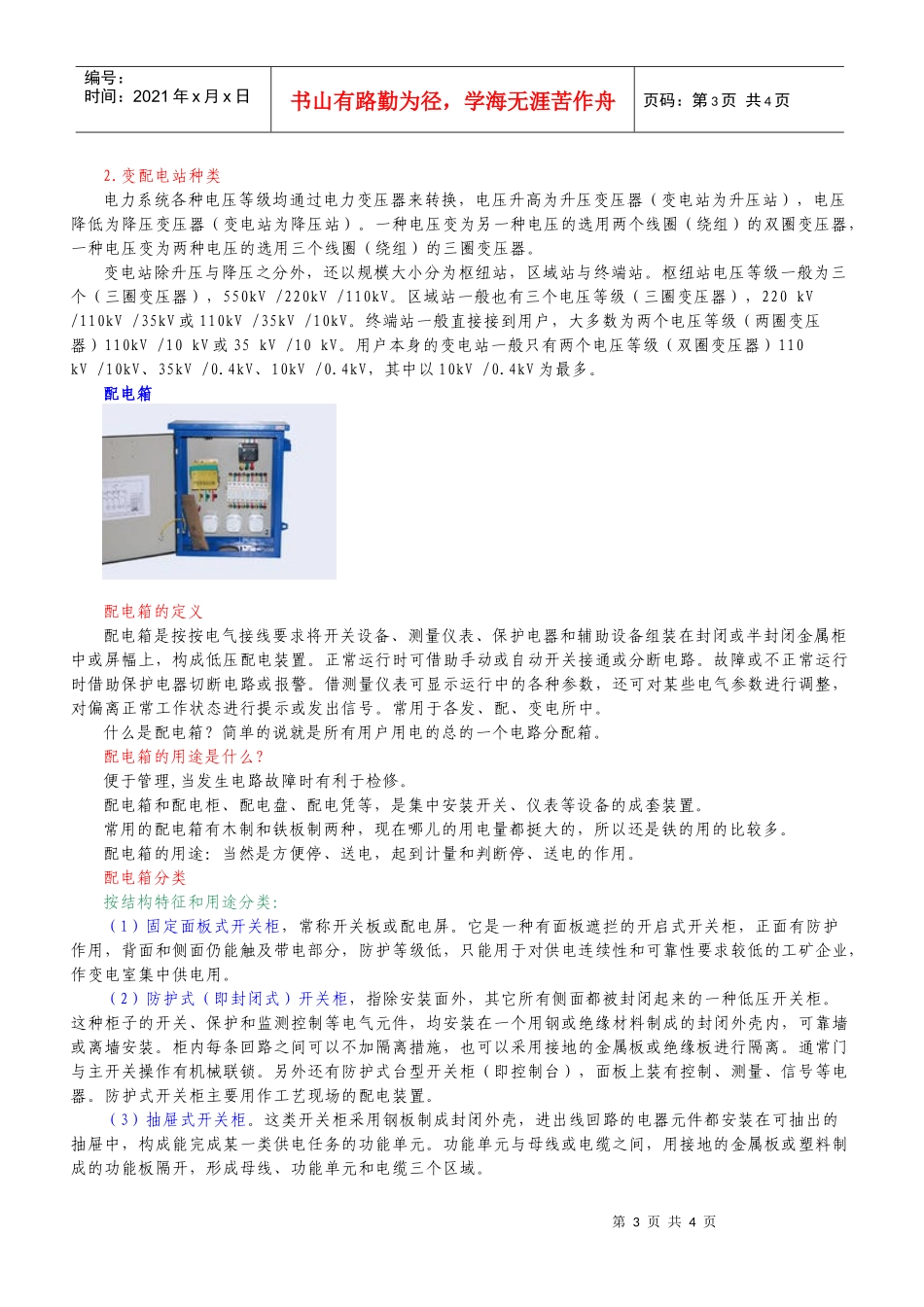

西交《发电厂电气部分》（高起专）第五章配电装置拓展资源配电和配电箱:配电配电系统是电力系统中直接与用户相连并向用户分配电能的环节。配电系统由配电变电所（通常是将电网的输电电压降为配电电压）、高压配电线路（即1千伏以上电压）、配电变压器、低压配电线路（1千伏以下电压）以及相应的控制保护设备组成。配电电压通常有35～60千伏和3～10千伏等。配电系统中常用的交流供电方式有：①三相三线制。分为三角形接线（用于高压配电，三相220伏电动机和照明）和星形接线（用于高压配电、三相380伏电动机）。②三相四线制。用于380／220伏低压动力与照明混合配电。③三相二线一地制。多用于农村配电。④三相单线制。常用于电气铁路牵引供电。⑤单相二线制。主要供应居民用电。配电系统常用的直流供电方式有：①二线制。用于城市无轨电车、地铁机车、矿山牵引机车等的供电。②三线制。供应发电厂、变电所、配电所自用电和二次设备用电，电解和电镀用电。一次配电网络是从配电变电所引出线到配电变电所（或配电所）入口之间的网络。在中国又称高压配电网络。电压通常为6～10千伏，城市多使用10千伏配电。随着城市负荷密度加大，已开始采用20千伏配电方案。由配电变电所引出的一次配电线路的主干部分称为干线。由干线分出的部分称为支线。支线上接有配电变压器。一次配电网络的接线方式有放射式与环式两种。二次配电网络是由配电变压器次级引出线到用户入户线之间的线路、元件所组成的系统，又称低压配电网络。接线方式除放射式和环式外，城市的重要用户可用双回线接线。用电负荷密度高的市区则采用网格式接线。这种网络由多条一次配电干线供电，通过配电变压器降压后，经低压熔断器与二次配电网相连。由于二次系统中相邻的配电变电器初级接到不同的一次配电干线，可避免因一次配电线故障而导致市中心区停电。配电线路按结构有架空线路和地下电缆。农村和中小城市可用架空线路，大城市（特别是市中心区）、旅游区、居民小区等应采用地下电缆。1.电力系统电压等级与变电站种类电力系统电压等级有220/380V（0.4kV），3kV、6kV、10kV、20kV、35kV、66kV、110kV、220kV、330kV、500kV。随着电机制造工艺的提高，10kV电动机已批量生产，所以3kV、6kV已较少使用，20kV、66kV也很少使用。供电系统以10kV、35kV为主。输配电系统以110kV以上为主。发电厂发电机有6kV与10kV两种，现在以10kV为主，用户均为220/380V（0.4kV）低压系统。根据《城市电力网规定设计规则》规定：输电网为500kV、330kV、220kV、110kV，高压配电网为110kV、66kV，中压配电网为20kV、10kV、6kV，低压配电网为0.4kV（220V/380V）。发电厂发出6kV或10kV电，除发电厂自己用（厂用电）之外，也可以用10kV电压送给发电厂附近用户，10kV供电范围为10Km、35kV为20~50Km、66kV为30~100Km、110kV为50~150Km、220kV为100~300Km、330kV为200~600Km、500kV为150~850Km。第3页共4页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共4页2.变配电站种类电力系统各种电压等级均通过电力变压器来转换，电压升高为升压变压器（变电站为升压站），电压降低为降压变压器（变电站为降压站）。一种电压变为另一种电压的选用两个线圈（绕组）的双圈变压器，一种电压变为两种电压的选用三个线圈（绕组）的三圈变压器。变电站除升压与降压之分外，还以规模大小分为枢纽站，区域站与终端站。枢纽站电压等级一般为三个（三圈变压器），550kV/220kV/110kV。区域站一般也有三个电压等级（三圈变压器），220kV/110kV/35kV或110kV/35kV/10kV。终端站一般直接接到用户，大多数为两个电压等级（两圈变压器）110kV/10kV或35kV/10kV。用户本身的变电站一般只有两个电压等级（双圈变压器）110kV/10kV、35kV/0.4kV、10kV/0.4kV，其中以10kV/0.4kV为最多。配电箱配电箱的定义配电箱是按按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数，...
