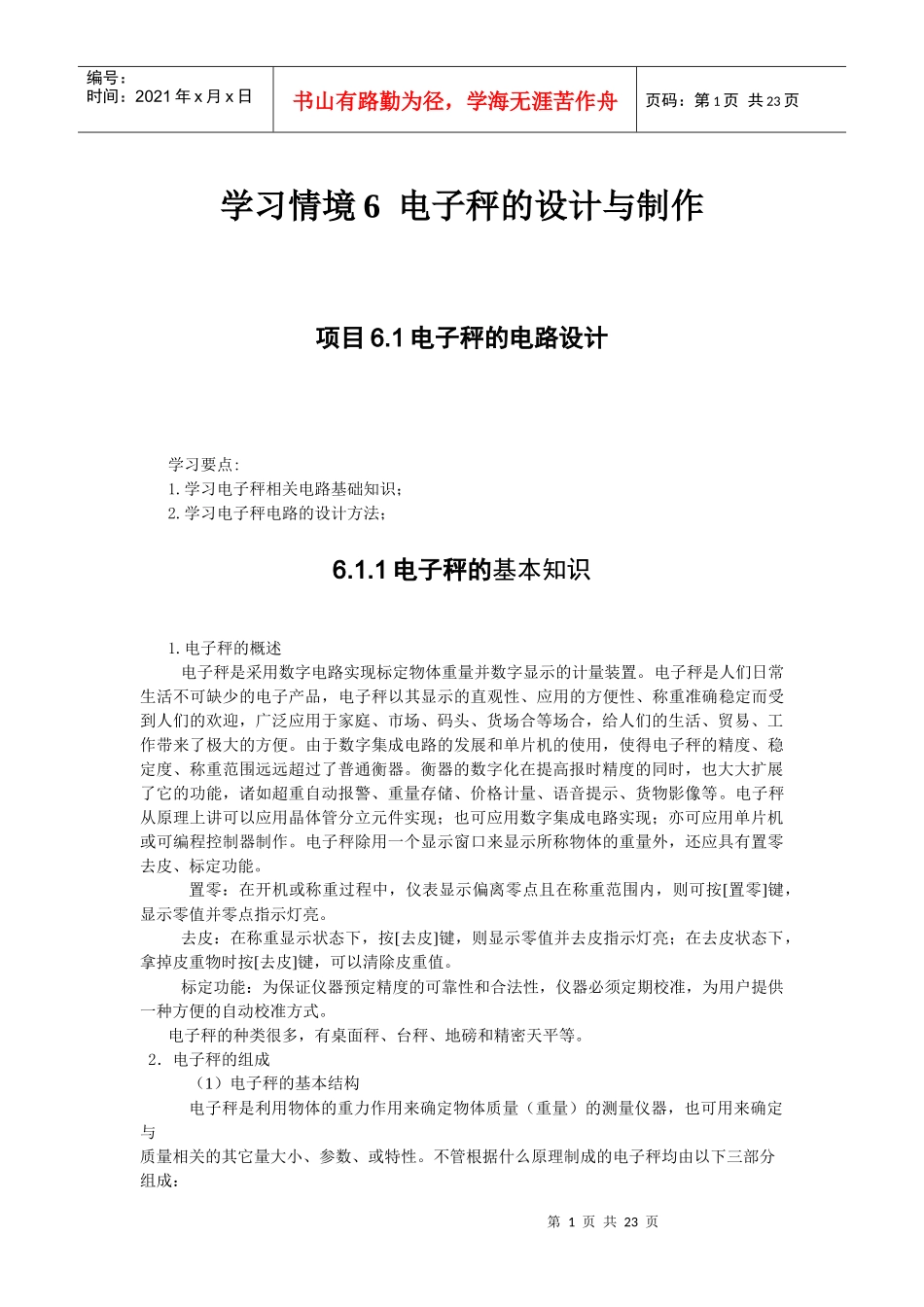

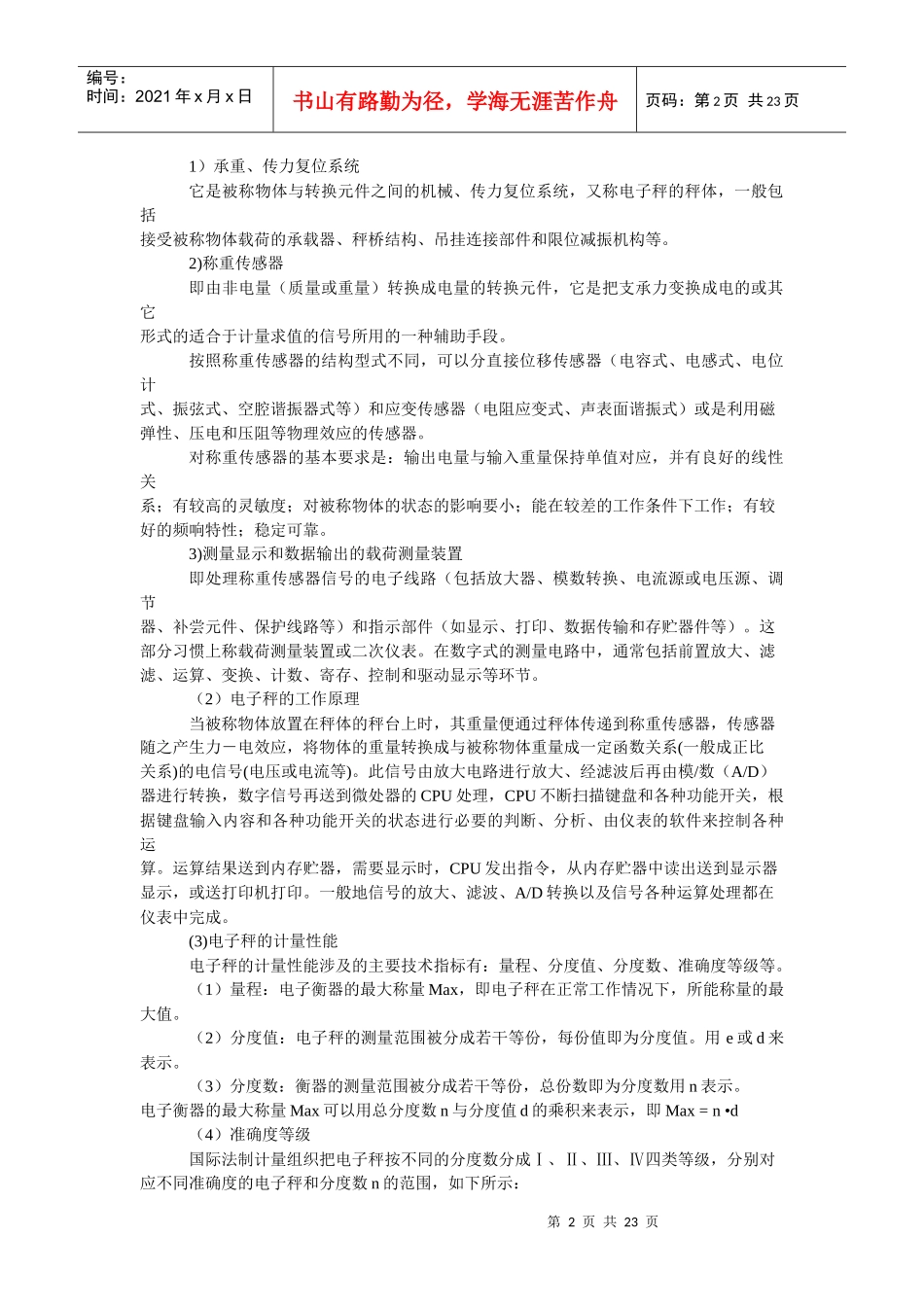

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页学习情境6电子秤的设计与制作项目6.1电子秤的电路设计学习要点:1.学习电子秤相关电路基础知识；2.学习电子秤电路的设计方法；6.1.1电子秤的基本知识1.电子秤的概述电子秤是采用数字电路实现标定物体重量并数字显示的计量装置。电子秤是人们日常生活不可缺少的电子产品，电子秤以其显示的直观性、应用的方便性、称重准确稳定而受到人们的欢迎，广泛应用于家庭、市场、码头、货场合等场合，给人们的生活、贸易、工作带来了极大的方便。由于数字集成电路的发展和单片机的使用，使得电子秤的精度、稳定度、称重范围远远超过了普通衡器。衡器的数字化在提高报时精度的同时，也大大扩展了它的功能，诸如超重自动报警、重量存储、价格计量、语音提示、货物影像等。电子秤从原理上讲可以应用晶体管分立元件实现；也可应用数字集成电路实现；亦可应用单片机或可编程控制器制作。电子秤除用一个显示窗口来显示所称物体的重量外，还应具有置零去皮、标定功能。置零：在开机或称重过程中，仪表显示偏离零点且在称重范围内，则可按[置零]键，显示零值并零点指示灯亮。去皮：在称重显示状态下，按[去皮]键，则显示零值并去皮指示灯亮；在去皮状态下，拿掉皮重物时按[去皮]键，可以清除皮重值。标定功能：为保证仪器预定精度的可靠性和合法性，仪器必须定期校准，为用户提供一种方便的自动校准方式。电子秤的种类很多，有桌面秤、台秤、地磅和精密天平等。2．电子秤的组成（1）电子秤的基本结构电子秤是利用物体的重力作用来确定物体质量（重量）的测量仪器，也可用来确定与质量相关的其它量大小、参数、或特性。不管根据什么原理制成的电子秤均由以下三部分组成：第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页1）承重、传力复位系统它是被称物体与转换元件之间的机械、传力复位系统，又称电子秤的秤体，一般包括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。2)称重传感器即由非电量（质量或重量）转换成电量的转换元件，它是把支承力变换成电的或其它形式的适合于计量求值的信号所用的一种辅助手段。按照称重传感器的结构型式不同，可以分直接位移传感器（电容式、电感式、电位计式、振弦式、空腔谐振器式等）和应变传感器（电阻应变式、声表面谐振式）或是利用磁弹性、压电和压阻等物理效应的传感器。对称重传感器的基本要求是：输出电量与输入重量保持单值对应，并有良好的线性关系；有较高的灵敏度；对被称物体的状态的影响要小；能在较差的工作条件下工作；有较好的频响特性；稳定可靠。3)测量显示和数据输出的载荷测量装置即处理称重传感器信号的电子线路（包括放大器、模数转换、电流源或电压源、调节器、补尝元件、保护线路等）和指示部件（如显示、打印、数据传输和存贮器件等）。这部分习惯上称载荷测量装置或二次仪表。在数字式的测量电路中，通常包括前置放大、滤滤、运算、变换、计数、寄存、控制和驱动显示等环节。（2）电子秤的工作原理当被称物体放置在秤体的秤台上时，其重量便通过秤体传递到称重传感器，传感器随之产生力－电效应，将物体的重量转换成与被称物体重量成一定函数关系(一般成正比关系)的电信号(电压或电流等)。此信号由放大电路进行放大、经滤波后再由模/数（A/D）器进行转换，数字信号再送到微处器的CPU处理，CPU不断扫描键盘和各种功能开关，根据键盘输入内容和各种功能开关的状态进行必要的判断、分析、由仪表的软件来控制各种运算。运算结果送到内存贮器，需要显示时，CPU发出指令，从内存贮器中读出送到显示器显示，或送打印机打印。一般地信号的放大、滤波、A/D转换以及信号各种运算处理都在仪表中完成。(3)电子秤的计量性能电子秤的计量性能涉及的主要技术指标有：量程、分度值、分度数、准确度等级等。（1）量程：电子衡器的最大称量Max，即电子秤在正常工作情况下，所能称量的最大值。（2）分度值：电子秤的测量范围被分成若干等份，每份值即为分度值。用e或d来表示。（3）分度数：衡器的...
