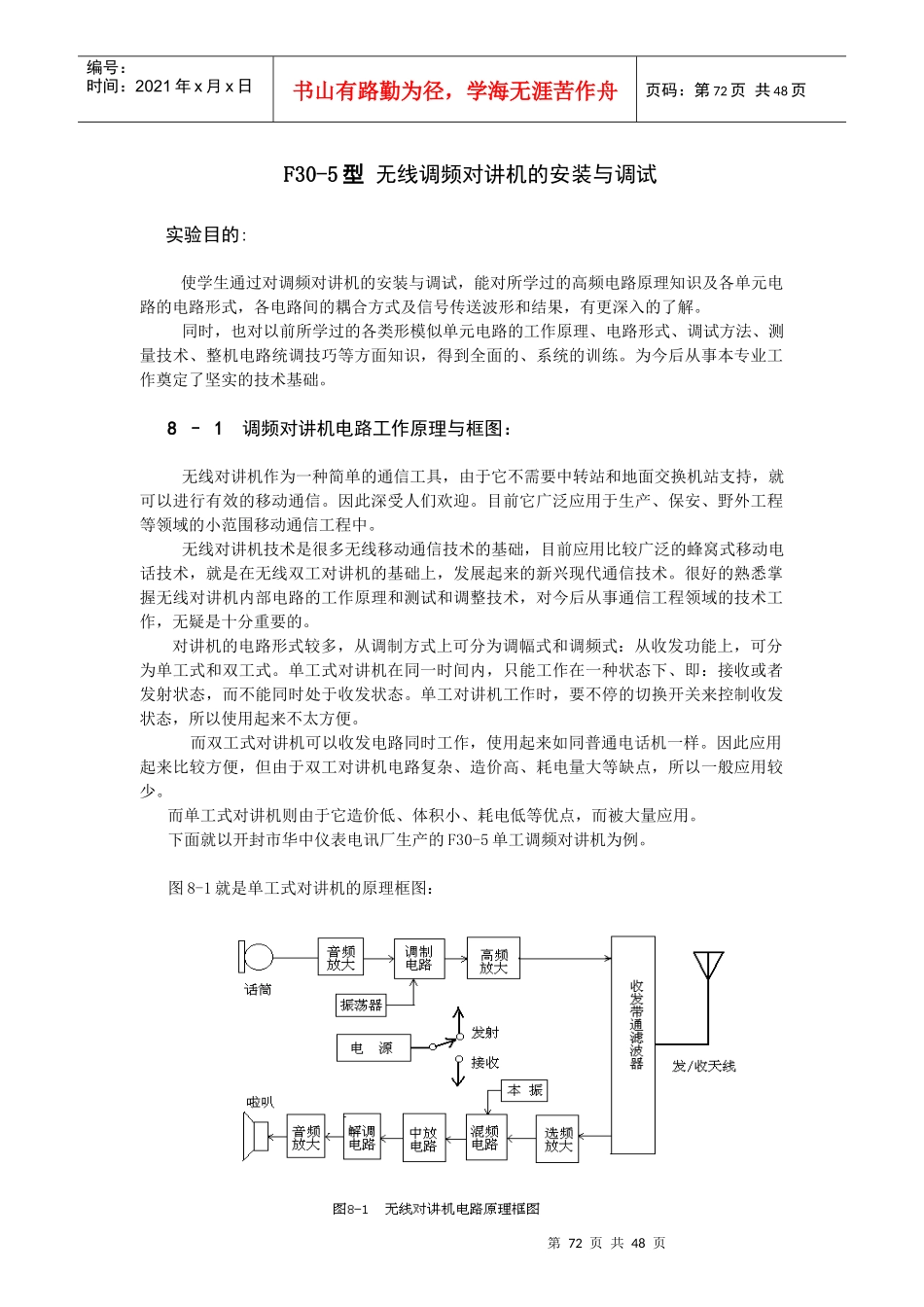

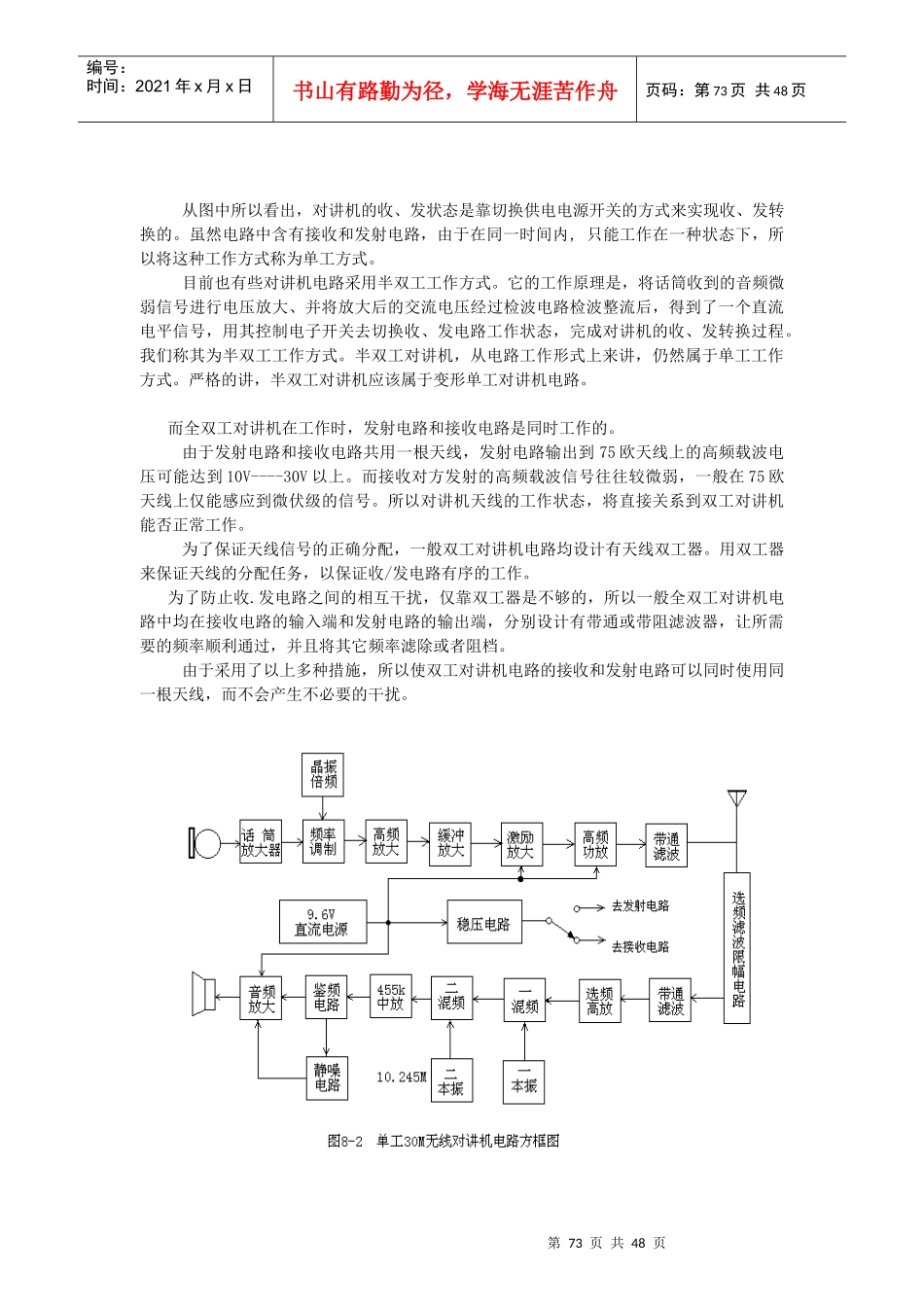

第72页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第72页共48页F30-5型无线调频对讲机的安装与调试实验目的:使学生通过对调频对讲机的安装与调试，能对所学过的高频电路原理知识及各单元电路的电路形式，各电路间的耦合方式及信号传送波形和结果，有更深入的了解。同时，也对以前所学过的各类形模似单元电路的工作原理、电路形式、调试方法、测量技术、整机电路统调技巧等方面知识，得到全面的、系统的训练。为今后从事本专业工作奠定了坚实的技术基础。8–1调频对讲机电路工作原理与框图：无线对讲机作为一种简单的通信工具，由于它不需要中转站和地面交换机站支持，就可以进行有效的移动通信。因此深受人们欢迎。目前它广泛应用于生产、保安、野外工程等领域的小范围移动通信工程中。无线对讲机技术是很多无线移动通信技术的基础，目前应用比较广泛的蜂窝式移动电话技术，就是在无线双工对讲机的基础上，发展起来的新兴现代通信技术。很好的熟悉掌握无线对讲机内部电路的工作原理和测试和调整技术，对今后从事通信工程领域的技术工作，无疑是十分重要的。对讲机的电路形式较多，从调制方式上可分为调幅式和调频式：从收发功能上，可分为单工式和双工式。单工式对讲机在同一时间内，只能工作在一种状态下、即：接收或者发射状态，而不能同时处于收发状态。单工对讲机工作时，要不停的切换开关来控制收发状态，所以使用起来不太方便。而双工式对讲机可以收发电路同时工作，使用起来如同普通电话机一样。因此应用起来比较方便，但由于双工对讲机电路复杂、造价高、耗电量大等缺点，所以一般应用较少。而单工式对讲机则由于它造价低、体积小、耗电低等优点，而被大量应用。下面就以开封市华中仪表电讯厂生产的F30-5单工调频对讲机为例。图8-1就是单工式对讲机的原理框图：第73页共48页第72页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第73页共48页从图中所以看出，对讲机的收、发状态是靠切换供电电源开关的方式来实现收、发转换的。虽然电路中含有接收和发射电路，由于在同一时间内,只能工作在一种状态下，所以将这种工作方式称为单工方式。目前也有些对讲机电路采用半双工工作方式。它的工作原理是，将话筒收到的音频微弱信号进行电压放大、并将放大后的交流电压经过检波电路检波整流后，得到了一个直流电平信号，用其控制电子开关去切换收、发电路工作状态，完成对讲机的收、发转换过程。我们称其为半双工工作方式。半双工对讲机，从电路工作形式上来讲，仍然属于单工工作方式。严格的讲，半双工对讲机应该属于变形单工对讲机电路。而全双工对讲机在工作时，发射电路和接收电路是同时工作的。由于发射电路和接收电路共用一根天线，发射电路输出到75欧天线上的高频载波电压可能达到10V----30V以上。而接收对方发射的高频载波信号往往较微弱，一般在75欧天线上仅能感应到微伏级的信号。所以对讲机天线的工作状态，将直接关系到双工对讲机能否正常工作。为了保证天线信号的正确分配，一般双工对讲机电路均设计有天线双工器。用双工器来保证天线的分配任务，以保证收/发电路有序的工作。为了防止收.发电路之间的相互干扰，仅靠双工器是不够的，所以一般全双工对讲机电路中均在接收电路的输入端和发射电路的输出端，分别设计有带通或带阻滤波器，让所需要的频率顺利通过，并且将其它频率滤除或者阻档。由于采用了以上多种措施，所以使双工对讲机电路的接收和发射电路可以同时使用同一根天线，而不会产生不必要的干扰。第74页共48页第73页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第74页共48页本次实验主要是针对单工对讲机电路进行的，将对单工调频对讲机电路各部分电路进行，详细的分析。图8-2是本次实验用的单工无线调频对讲机电路方框图：调频对讲机的主要电气指标与电原理图：本实验调频对讲机电路的主要电性能指标参数：①接收机灵敏度………………≤1µv②信号选择性………………≥50db（±25KHz）③限幅灵敏度………………≤1.5µv④频率稳定度………………≥10ˉ6⑤最大调制频偏………………≥...
