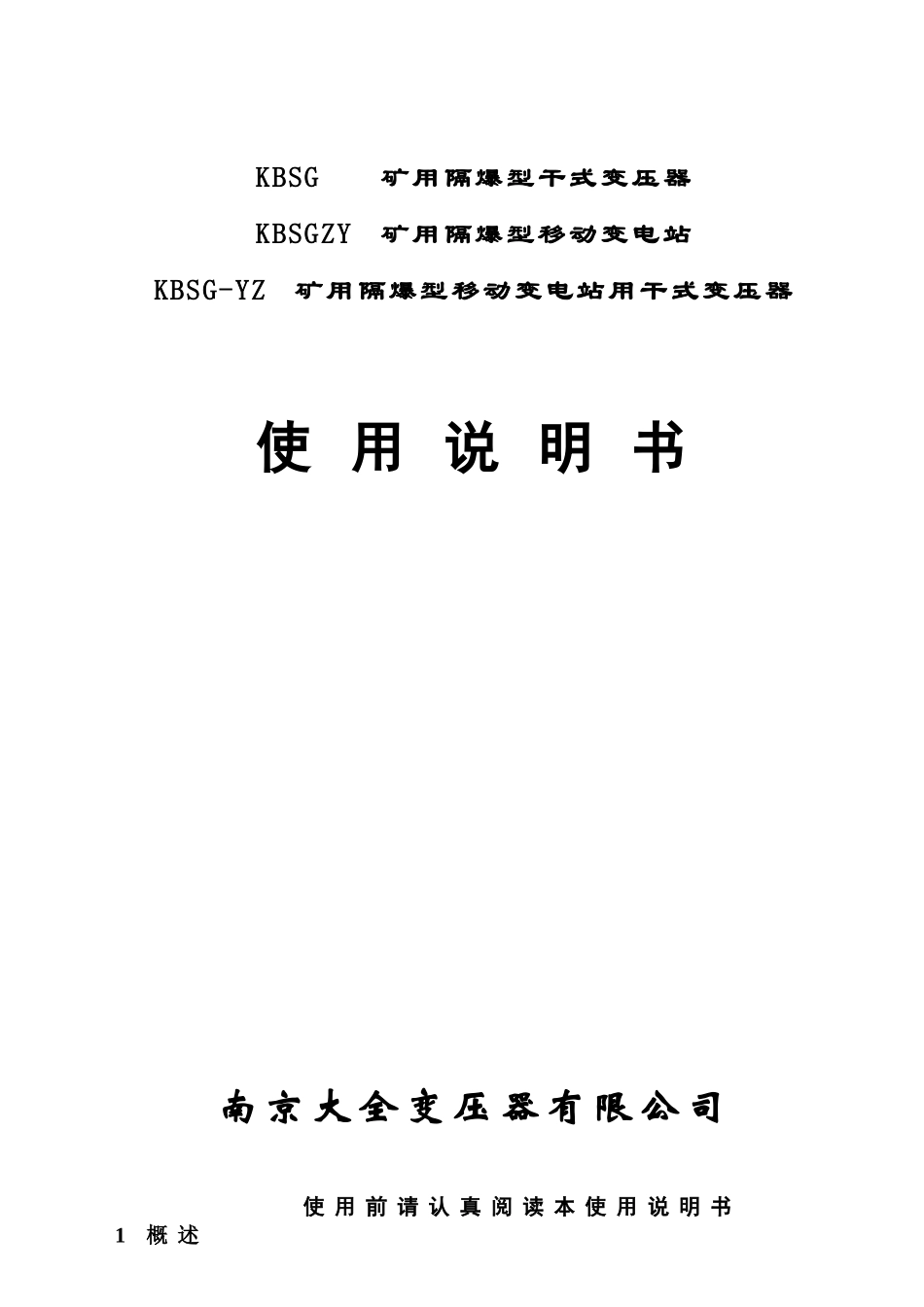

矿用隔爆型干式变压器-GB9969_第1页
1/14

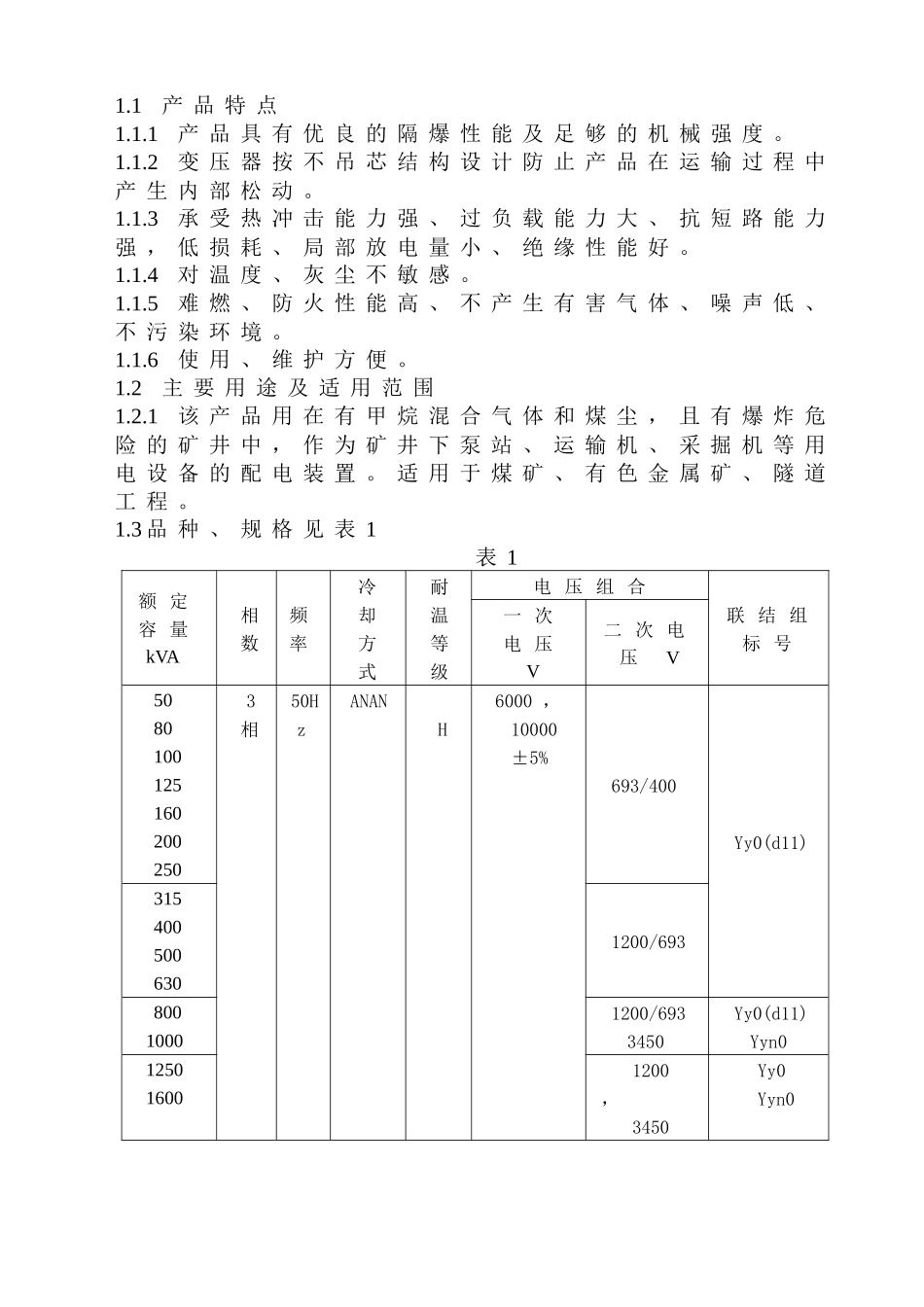

矿用隔爆型干式变压器-GB9969_第2页
2/14

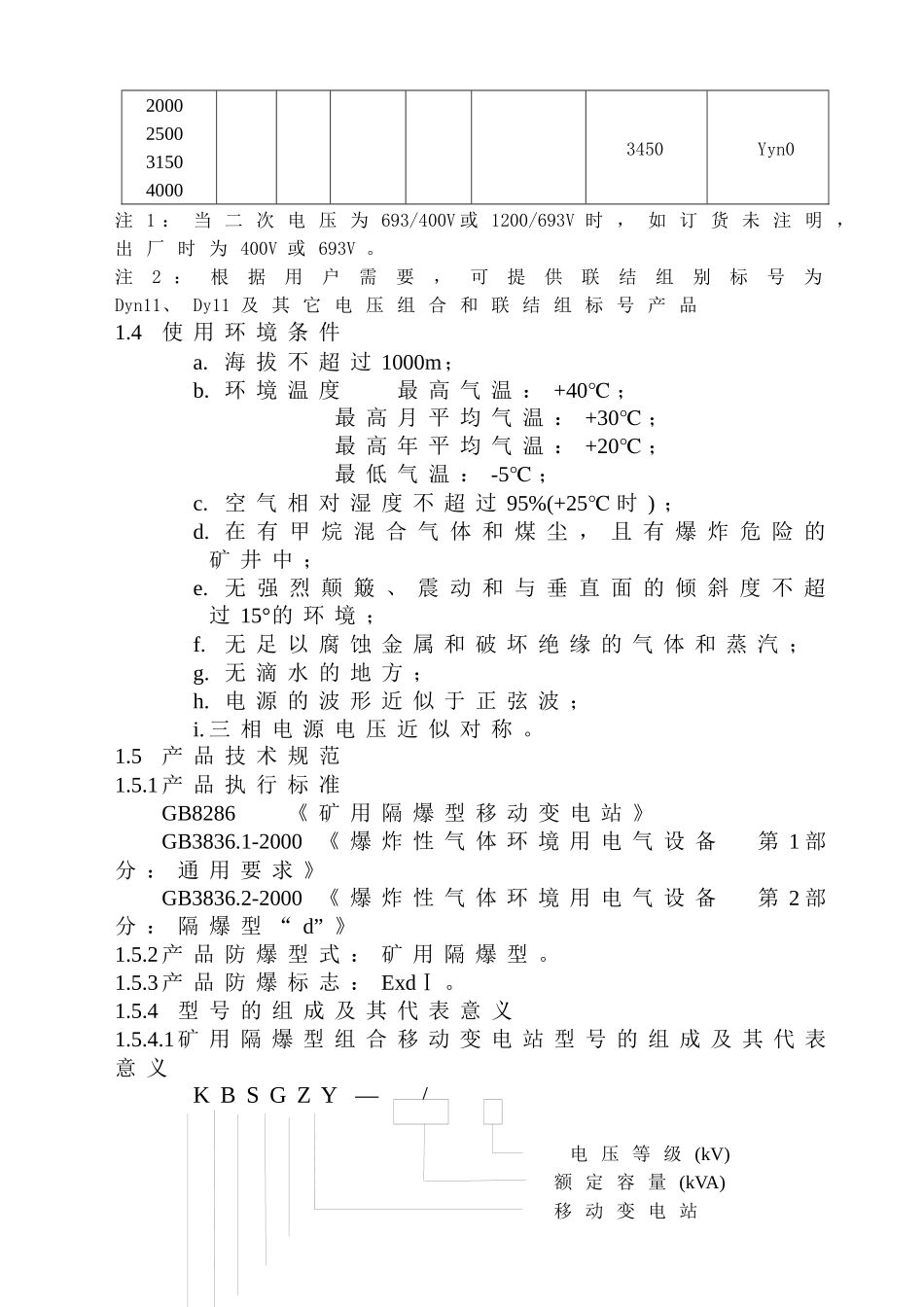

矿用隔爆型干式变压器-GB9969_第3页
3/14
KBSG矿用隔爆型干式变压器KBSGZY矿用隔爆型移动变电站KBSG-YZ矿用隔爆型移动变电站用干式变压器使用说明书南京大全变压器有限公司使用前请认真阅读本使用说明书1概述1.1产品特点1.1.1产品具有优良的隔爆性能及足够的机械强度。1.1.2变压器按不吊芯结构设计防止产品在运输过程中产生内部松动。1.1.3承受热冲击能力强、过负载能力大、抗短路能力强,低损耗、局部放电量小、绝缘性能好。1.1.4对温度、灰尘不敏感。1.1.5难燃、防火性能高、不产生有害气体、噪声低、不污染环境。1.1.6使用、维护方便。1.2主要用途及适用范围1.2.1该产品用在有甲烷混合气体和煤尘,且有爆炸危险的矿井中,作为矿井下泵站、运输机、采掘机等用电设备的配电装置。适用于煤矿、有色金属矿、隧道工程。1.3品种、规格见表1表1额定容量kVA相数频率冷却方式耐温等级电压组合联结组标号一次电压V二次电压V50801001251602002503相50HzANANH6000,10000±5%693/400Yy0(d11)3154005006301200/69380010001200/6933450Yy0(d11)Yyn0125016001200,3450Yy0Yyn020002500315040003450Yyn0注1:当二次电压为693/400V或1200/693V时,如订货未注明,出厂时为400V或693V。注2:根据用户需要,可提供联结组别标号为Dyn11、Dy11及其它电压组合和联结组标号产品1.4使用环境条件a.海拔不超过1000m;b.环境温度最高气温:+40℃;最高月平均气温:+30℃;最高年平均气温:+20℃;最低气温:-5℃;c.空气相对湿度不超过95%(+25℃时);d.在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;e.无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境;f.无足以腐蚀金属和破坏绝缘的气体和蒸汽;g.无滴水的地方;h.电源的波形近似于正弦波;i.三相电源电压近似对称。1.5产品技术规范1.5.1产品执行标准GB8286《矿用隔爆型移动变电站》GB3836.1-2000《爆炸性气体环境用电气设备第1部分:通用要求》GB3836.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》1.5.2产品防爆型式:矿用隔爆型。1.5.3产品防爆标志:ExdⅠ。1.5.4型号的组成及其代表意义1.5.4.1矿用隔爆型组合移动变电站型号的组成及其代表意义KBSGZY—/电压等级(kV)额定容量(kVA)移动变电站组合式干式三相隔爆矿用示例:一台三相、铜导线、空气自冷式800kVA、10kV级矿用隔爆型组合移动变电站,该产品的型号为:KBSGZY-800/10。1.5.4.2矿用隔爆型干式变压器型号的组成及其代表意义KBSG—/电压等级(kV)额定容量(kVA)干式三相隔爆矿用示例:一台三相、铜导线、空气自冷式315kVA、6kV级矿用隔爆干式变压器,该产品的型号为:KBSG-315/6。1.5.4.3矿用隔爆型组合移动变电站用干式变压器型号的组成及其代表意义KBSG—/—YZ组合式移动变电站电压等级(kV)额定容量(kVA)干式三相隔爆矿用示例:一台三相、铜导线、空气自冷式1000kVA、6kV级矿用隔爆移动变电站用干式变压器,该产品的型号为:KBSG-1000/6-YZ。1.6对环境及能源的影响1.6.1采用美国杜邦公司进口的C级绝缘耐热等级的Nomex纸包线,空气绝缘、冷却,对环境无污染,产品使用寿命长;产品寿命期后可分解回收;1.6.2采用优质30Q130冷轧取向硅钢片和无氧铜导线,使实际总体损耗比国外同类产品低,节约了能源,降低了噪音。1.7安全产品经国家指定部门检验合格,取得防爆合格证、安全标志准用证、生产许可证,使用安全可靠。所有绝缘材料均不助燃、自熄、无毒。2结构特征与工作原理2.1总体结构2.1.1矿用隔爆型移动变电站KBSGZY矿用隔爆型移动变电站由矿用隔爆型高压开关、矿用隔爆型干式变压器、矿用隔爆型低压开关组成,干式变压器与高、低压开关用螺栓连接。当拆下高、低压开关,分别装上高、低压电缆出线盒,可组成KBSG矿用隔爆型干式变压器使用。KBSG矿用隔爆型干式变压器由箱壳、箱盖、铁心装配、绝缘装配、高压引线、低压引线及铁路轨道用小车等组成;本节主要介绍矿用隔爆型干式变压器,高、低压开关结构及工作原理见其使用说明书。2.1.2矿用隔爆型干式变压器2.1.2.1变压器箱壳有两种结构。一种为顶开盖的隔爆型结构,用于800kVA及以上产品,箱壳两侧为波纹钢板,箱底采用厚钢板,高、低压出线盒均焊于箱壳两端。另一种为两端开...
