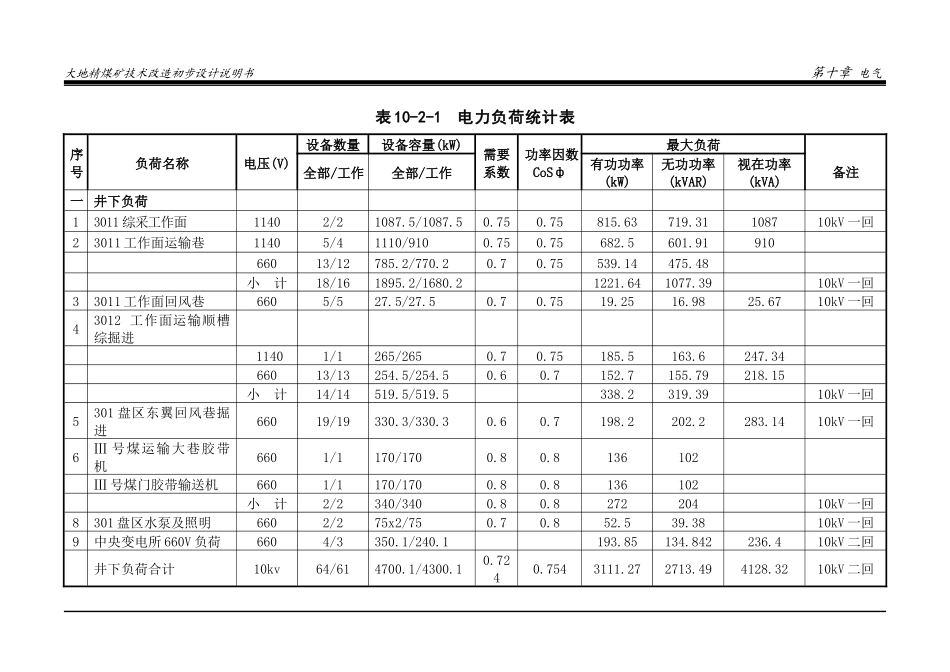

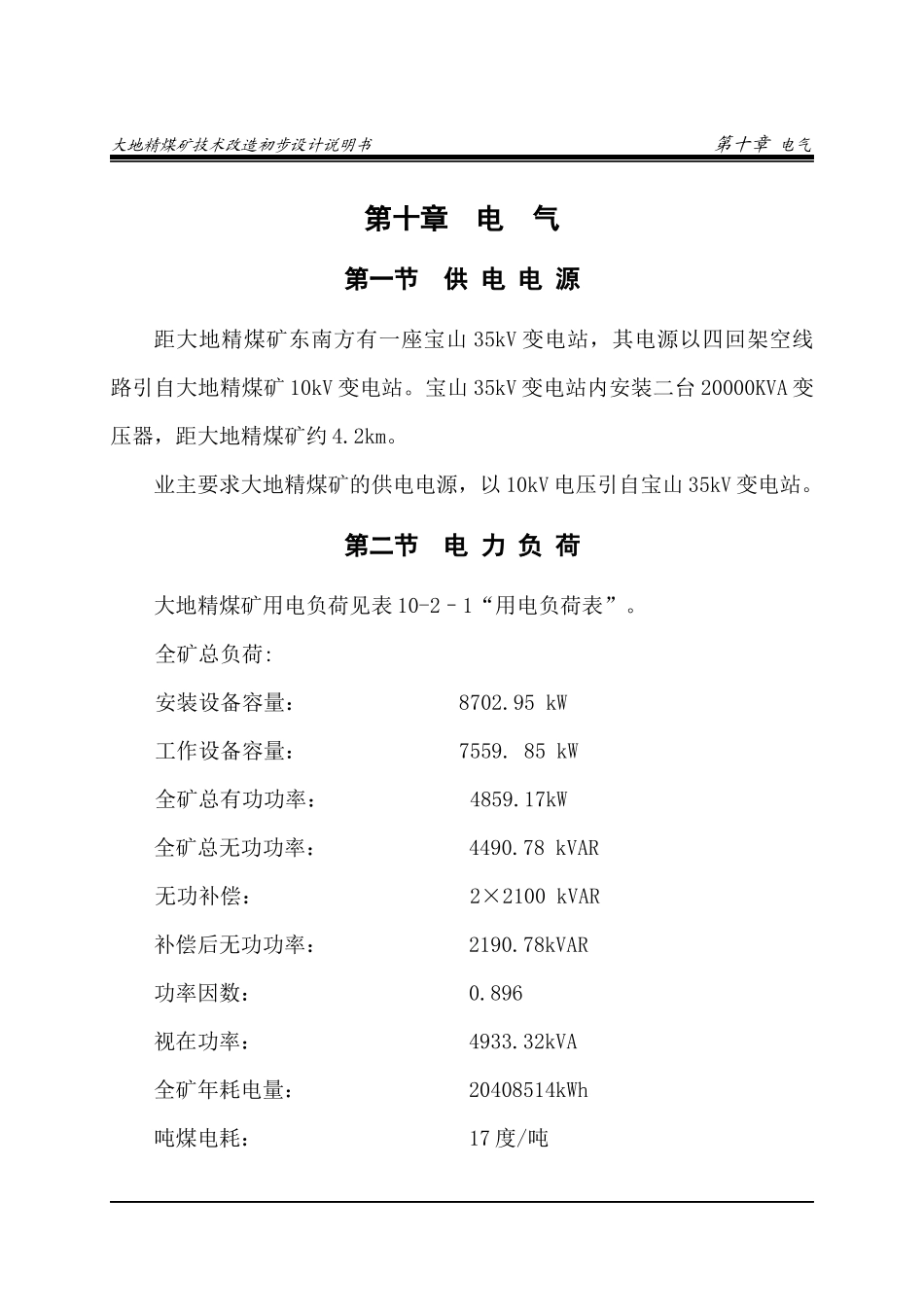

大地精煤矿技术改造初步设计说明书第十章电气第十章电气第一节供电电源距大地精煤矿东南方有一座宝山35kV变电站，其电源以四回架空线路引自大地精煤矿10kV变电站。宝山35kV变电站内安装二台20000KVA变压器，距大地精煤矿约4.2km。业主要求大地精煤矿的供电电源，以10kV电压引自宝山35kV变电站。第二节电力负荷大地精煤矿用电负荷见表10-2–1“用电负荷表”。全矿总负荷:安装设备容量：8702.95kW工作设备容量：7559.85kW全矿总有功功率：4859.17kW全矿总无功功率：4490.78kVAR无功补偿：2×2100kVAR补偿后无功功率：2190.78kVAR功率因数：0.896视在功率：4933.32kVA全矿年耗电量：20408514kWh吨煤电耗：17度/吨大地精煤矿技术改造初步设计说明书第十章电气大地精煤矿技术改造初步设计说明书第十章电气表10-2-1电力负荷统计表序号负荷名称电压(V)设备数量设备容量(kW)需要系数功率因数CoSф最大负荷备注全部/工作全部/工作有功功率(kW)无功功率(kVAR)视在功率(kVA)一井下负荷13011综采工作面11402/21087.5/1087.50.750.75815.63719.31108710kV一回23011工作面运输巷11405/41110/9100.750.75682.5601.9191066013/12785.2/770.20.70.75539.14475.48小计18/161895.2/1680.21221.641077.3910kV一回33011工作面回风巷6605/527.5/27.50.70.7519.2516.9825.6710kV一回43012工作面运输顺槽综掘进11401/1265/2650.70.75185.5163.6247.3466013/13254.5/254.50.60.7152.7155.79218.15小计14/14519.5/519.5338.2319.3910kV一回5301盘区东翼回风巷掘进66019/19330.3/330.30.60.7198.2202.2283.1410kV一回6Ⅲ号煤运输大巷胶带机6601/1170/1700.80.8136102Ⅲ号煤门胶带输送机6601/1170/1700.80.8136102小计2/2340/3400.80.827220410kV一回8301盘区水泵及照明6602/275x2/750.70.852.539.3810kV一回9中央变电所660V负荷6604/3350.1/240.1193.85134.842236.410kV二回井下负荷合计10kv64/614700.1/4300.10.7240.7543111.272713.494128.3210kV二回大地精煤矿技术改造初步设计说明书第十章电气续表10-2-1电力负荷统计表序号负荷名称电压(V)设备数量设备容量(kW)需要系数功率因数CoSф最大负荷备注全部/工作全部/工作有功功率(kW)无功功率(kVAR)视在功率(kVA)二通风机房负荷4/31275/6450.780.85503.1311.79591.8810kV二回三工业场地负荷1主井驱动机、生产系统主井驱动机房、原煤仓上10/10612.25/612.250.750.75459.19404.97生产系统配电室56/561077.55/1077.550.650.7700.41714.56小计10Kv66/661689.8/1689.80.690.721159.61119.5310kV四回2锅炉房16/15201/2010.650.7130.65133.29二回380V3机修车间38021/21305.88/305.880.550.75168.234148.37一回380V4日用消防泵房38098/490.750.836.7527.56二回380V5生活污水处理站及井下水处理站3809/5134.05/69.950.750.852.4639.345一回380V6消防材料库、油脂库3805/50.913.5一回380V7坑木加工房38045.62/45.620.750.734.21534.9一回380V8材料库及材料棚3805/50.914.50大地精煤矿技术改造初步设计说明书第十章电气9职工食堂配电照明38032/320.80.725.626.12一回380V续表10-2-1电力负荷统计序号负荷名称电压(V)设备数量设备容量(kW)需要系数功率因数CoSф最大负荷备注全部/工作全部/工作有功功率(kW)无功功率(kVAR)视在功率(kVA)10办公.任务交待室.化验室、浴室灯房380143/1430.80.7114.4116.7一回380V11副人行斜井空气加热室38020/200.70.751412.35二回380V12胶轮车库8.5/8.50.816.813室外照明38010/100.90.5712.12一回380V14室内照明38030/300.90.652731.57二回380V工业场地380V负荷合计1038.05/924.95625.11582.33工业场地负荷合计(1-14)2727.85/2614.751784.711701.86一+二+三全矿负荷总计8702.95/7559.855399.084727.14同时系数，有功0.9，无功0.954859.174490.78大地精煤矿技术改造初步设计说明书第十章电气表10-2-2变压器选择表序号负荷名称变电所母线的最大负荷最大负荷同时系数考虑同时系数后母线最大负荷功率因数CoSф变压器选择有功(kW)无功(kVAR)视在(kVA)有功(kW)无功(kVAR)视在(kVA)台数×容量(kVA)负荷率保证系数工业广场10/0.4kV变电所10.4kV负荷625.1...
