电子产品设计之四路抢答器的设计VIP免费

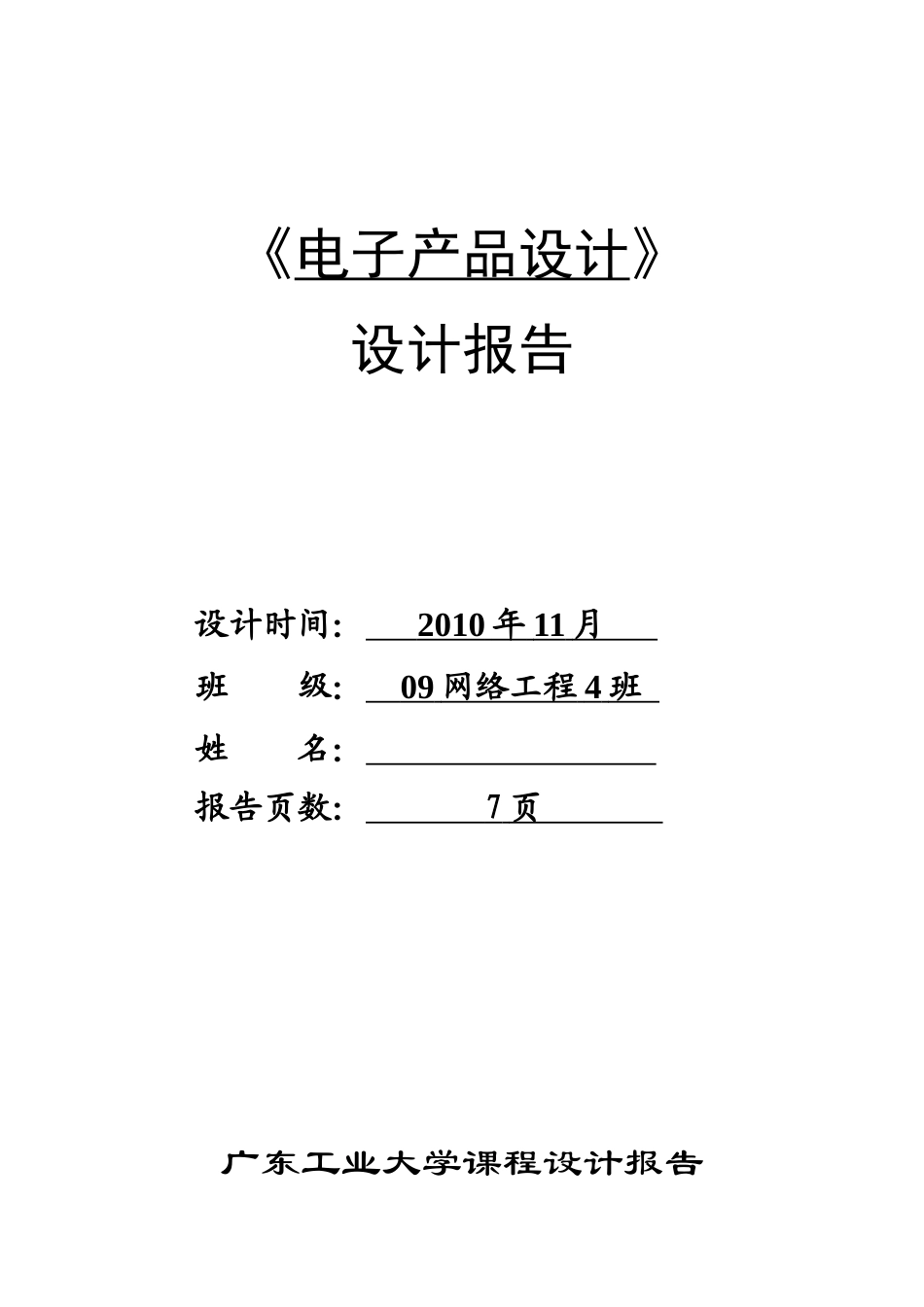

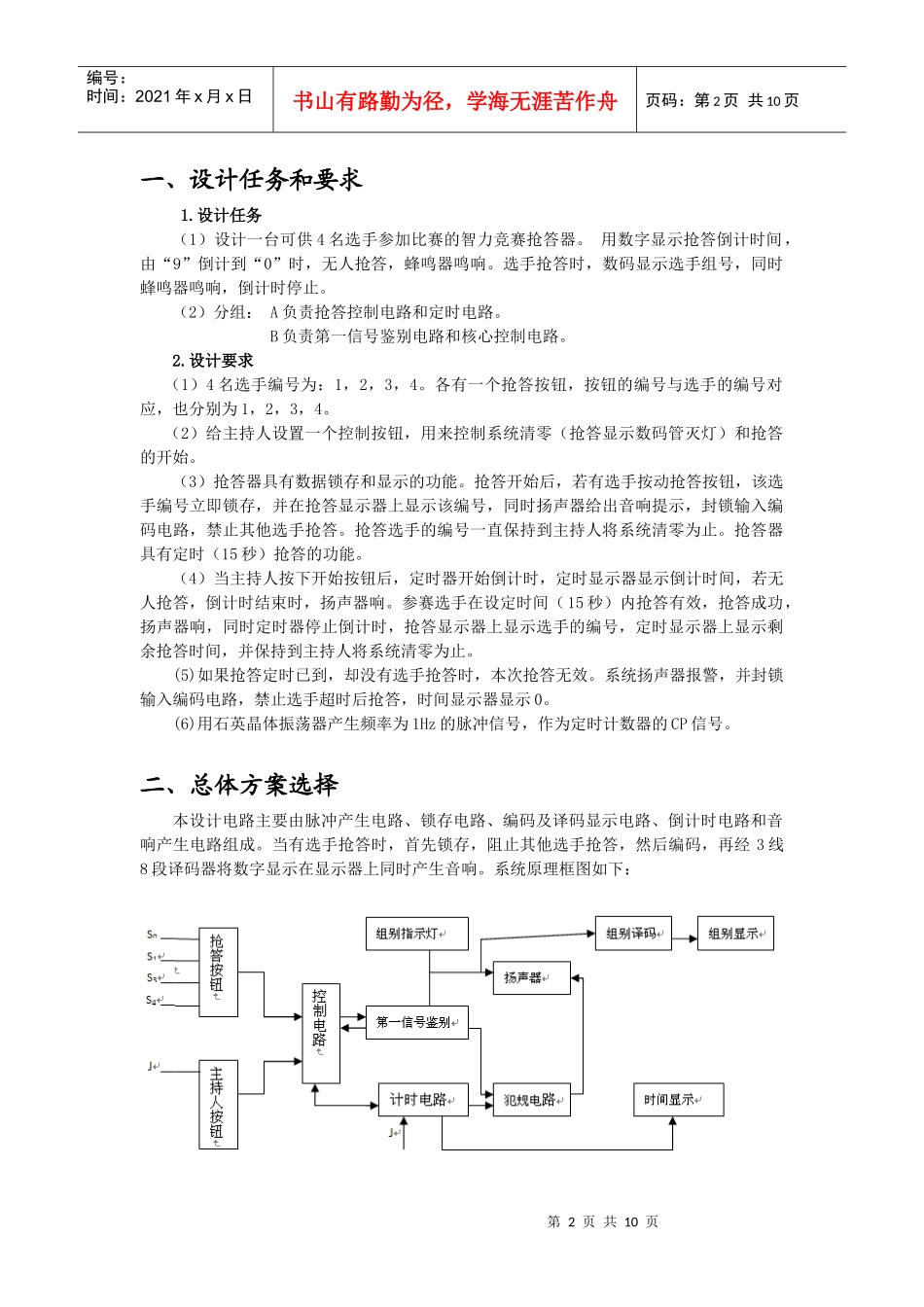

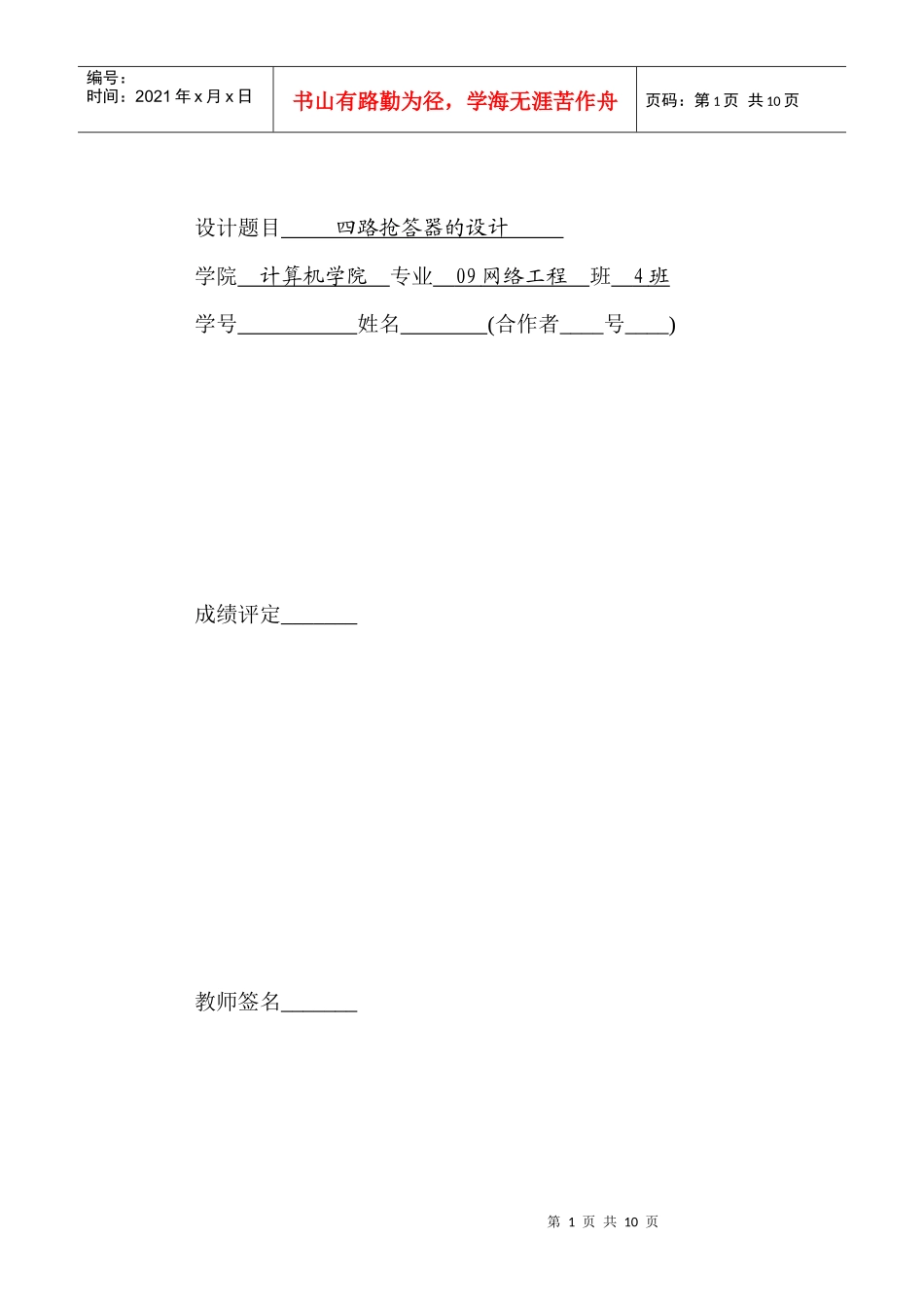

《电子产品设计》设计报告设计时间：2010年11月班级：09网络工程4班姓名：报告页数：7页广东工业大学课程设计报告第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页设计题目四路抢答器的设计学院计算机学院专业09网络工程班4班学号姓名(合作者____号____)成绩评定_______教师签名_______第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、设计任务和要求1.设计任务（1）设计一台可供4名选手参加比赛的智力竞赛抢答器。用数字显示抢答倒计时间，由“9”倒计到“0”时，无人抢答，蜂鸣器鸣响。选手抢答时，数码显示选手组号，同时蜂鸣器鸣响，倒计时停止。（2）分组：A负责抢答控制电路和定时电路。B负责第一信号鉴别电路和核心控制电路。2.设计要求（1）4名选手编号为：1，2，3，4。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为1，2，3，4。（2）给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。（3）抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。抢答器具有定时（15秒）抢答的功能。（4）当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响。参赛选手在设定时间（15秒）内抢答有效，抢答成功，扬声器响，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。(5)如果抢答定时已到，却没有选手抢答时，本次抢答无效。系统扬声器报警，并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。(6)用石英晶体振荡器产生频率为1Hz的脉冲信号，作为定时计数器的CP信号。二、总体方案选择本设计电路主要由脉冲产生电路、锁存电路、编码及译码显示电路、倒计时电路和音响产生电路组成。当有选手抢答时，首先锁存，阻止其他选手抢答，然后编码，再经3线8段译码器将数字显示在显示器上同时产生音响。系统原理框图如下：第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页图1四人智力竞赛抢答器框图三、单元电路设计1.抢答器控制电路设计抢答器控制电路是抢答器设计的关键，它要完成以下三项功能：（1）当参赛选手按动抢答键时，扬声器发声，抢答电路和定时电路停止工作。（2）当设定的抢答时间到，无人抢答时，扬声器发声，同时抢答电路和定时电路停止工作。图2时序控制电路2.定时电路由555定时器产生时间基准信号秒脉冲。振荡周期为15秒脉冲信号经两级有预置功能的可逆十进制计数器74LS192对时钟信号进行计数，当计数到达预置的时间，计数器产生溢出而封锁计数脉冲，使计数器停止计数。数码管指示时间值。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图3定时电路仿真电路图四、所用器材1.十进制可逆计数器74LS192（54/74194）两个引脚图管脚及功能表如下：74LS192是同步十进制可逆计数器，它具有双时钟输入，并具有清除和置数等功能，其引脚排列及逻辑符号如下所示：（a）引脚排列(b)逻辑符号图4十进制可逆计数器图中：为置数端，为加计数端，为减计数端，为非同步进位输出端，U374LS48DA7B1C2D6OA13OD10OE9OF15OC11OB12OG14~LT3~RBI5~BI/RBO4U474LS48DA7B1C2D6OA13OD10OE9OF15OC11OB12OG14~LT3~RBI5~BI/RBO4U574LS192DA15B1C10D9UP5QA3QB2QC6QD7DOWN4~LOAD11~BO13~CO12CLR14U674LS192DA15B1C10D9UP5QA3QB2QC6QD7DOWN4~LOAD11~BO13~CO12CLR14U7ABCDEFGCAU8ABCDEFGCA555_VIRTUALTimerGNDDISOUTRSTVCCTHRCONTRI577.2k¦¸R11.154M¦¸R2100¦¸Rl10nFC10nFCf12VVs874U1A4081BT_5VU2B4081BT_5VR4100¦¸R710kΩLED129361011121314151617181920212223242526527282930J1Key=Space3132333410第5页共10页第4页共10页灯测试输入：LT灭灯输入：RB...
