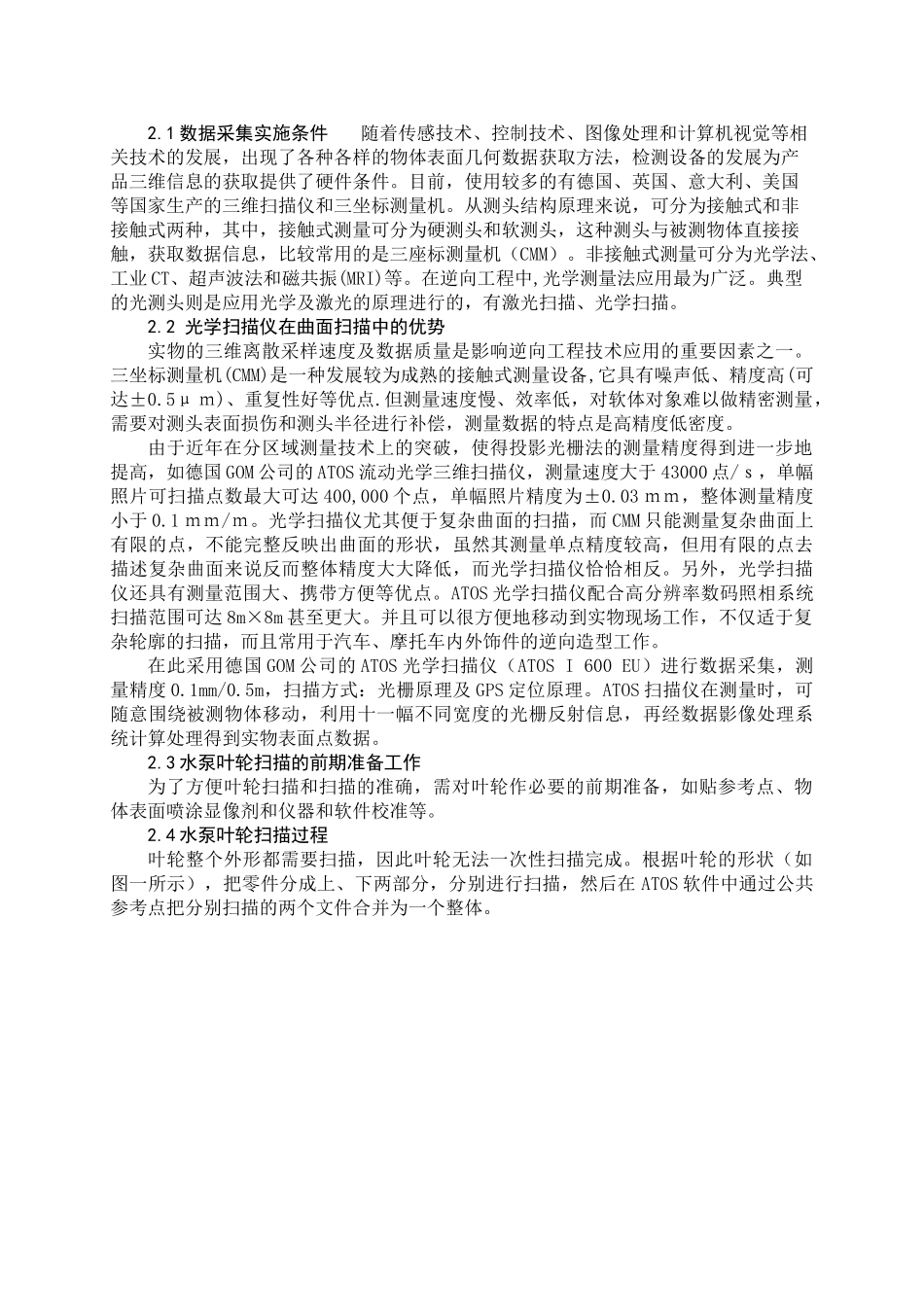

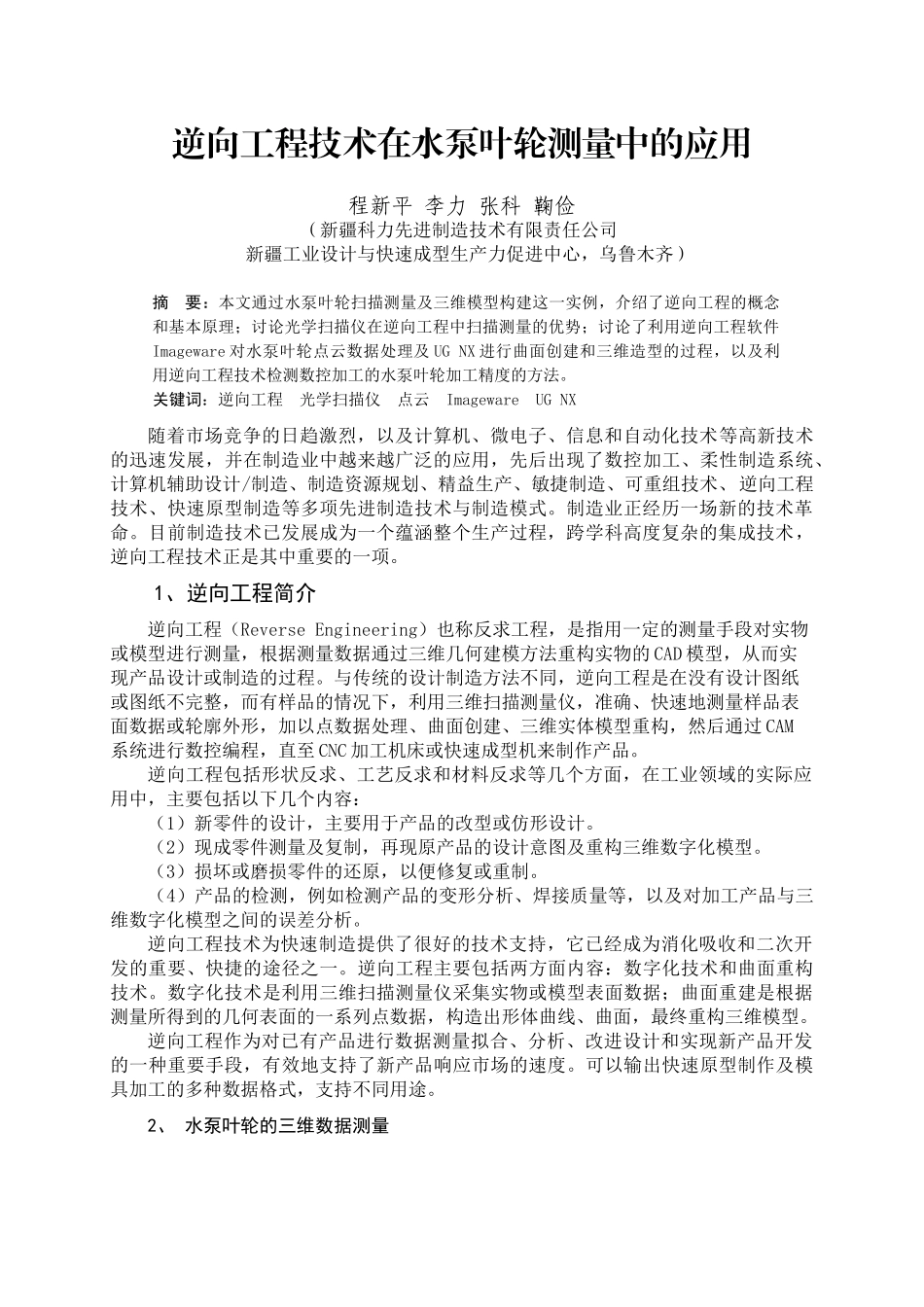

逆向工程技术在水泵叶轮测量中的应用程新平李力张科鞠俭（新疆科力先进制造技术有限责任公司新疆工业设计与快速成型生产力促进中心，乌鲁木齐）摘要：本文通过水泵叶轮扫描测量及三维模型构建这一实例，介绍了逆向工程的概念和基本原理；讨论光学扫描仪在逆向工程中扫描测量的优势；讨论了利用逆向工程软件Imageware对水泵叶轮点云数据处理及UGNX进行曲面创建和三维造型的过程，以及利用逆向工程技术检测数控加工的水泵叶轮加工精度的方法。关键词：逆向工程光学扫描仪点云ImagewareUGNX随着市场竞争的日趋激烈，以及计算机、微电子、信息和自动化技术等高新技术的迅速发展，并在制造业中越来越广泛的应用，先后出现了数控加工、柔性制造系统、计算机辅助设计/制造、制造资源规划、精益生产、敏捷制造、可重组技术、逆向工程技术、快速原型制造等多项先进制造技术与制造模式。制造业正经历一场新的技术革命。目前制造技术已发展成为一个蕴涵整个生产过程，跨学科高度复杂的集成技术，逆向工程技术正是其中重要的一项。1、逆向工程简介逆向工程（ReverseEngineering）也称反求工程，是指用一定的测量手段对实物或模型进行测量，根据测量数据通过三维几何建模方法重构实物的CAD模型，从而实现产品设计或制造的过程。与传统的设计制造方法不同，逆向工程是在没有设计图纸或图纸不完整，而有样品的情况下，利用三维扫描测量仪，准确、快速地测量样品表面数据或轮廓外形，加以点数据处理、曲面创建、三维实体模型重构，然后通过CAM系统进行数控编程，直至CNC加工机床或快速成型机来制作产品。逆向工程包括形状反求、工艺反求和材料反求等几个方面，在工业领域的实际应用中，主要包括以下几个内容：（1）新零件的设计，主要用于产品的改型或仿形设计。（2）现成零件测量及复制，再现原产品的设计意图及重构三维数字化模型。（3）损坏或磨损零件的还原，以便修复或重制。（4）产品的检测，例如检测产品的变形分析、焊接质量等，以及对加工产品与三维数字化模型之间的误差分析。逆向工程技术为快速制造提供了很好的技术支持，它已经成为消化吸收和二次开发的重要、快捷的途径之一。逆向工程主要包括两方面内容：数字化技术和曲面重构技术。数字化技术是利用三维扫描测量仪采集实物或模型表面数据；曲面重建是根据测量所得到的几何表面的一系列点数据，构造出形体曲线、曲面，最终重构三维模型。逆向工程作为对已有产品进行数据测量拟合、分析、改进设计和实现新产品开发的一种重要手段，有效地支持了新产品响应市场的速度。可以输出快速原型制作及模具加工的多种数据格式，支持不同用途。2、水泵叶轮的三维数据测量2.1数据采集实施条件随着传感技术、控制技术、图像处理和计算机视觉等相关技术的发展，出现了各种各样的物体表面几何数据获取方法，检测设备的发展为产品三维信息的获取提供了硬件条件。目前，使用较多的有德国、英国、意大利、美国等国家生产的三维扫描仪和三坐标测量机。从测头结构原理来说，可分为接触式和非接触式两种，其中，接触式测量可分为硬测头和软测头，这种测头与被测物体直接接触，获取数据信息，比较常用的是三座标测量机（CMM）。非接触式测量可分为光学法、工业CT、超声波法和磁共振(MRI)等。在逆向工程中,光学测量法应用最为广泛。典型的光测头则是应用光学及激光的原理进行的，有激光扫描、光学扫描。2.2光学扫描仪在曲面扫描中的优势实物的三维离散采样速度及数据质量是影响逆向工程技术应用的重要因素之一。三坐标测量机(CMM)是一种发展较为成熟的接触式测量设备,它具有噪声低、精度高(可达±0.5μｍ)、重复性好等优点.但测量速度慢、效率低，对软体对象难以做精密测量，需要对测头表面损伤和测头半径进行补偿，测量数据的特点是高精度低密度。由于近年在分区域测量技术上的突破，使得投影光栅法的测量精度得到进一步地提高，如德国GOM公司的ATOS流动光学三维扫描仪，测量速度大于43000点/ｓ，单幅照片可扫描点数最大可达400,000个点，单幅照片精度为±0.03ｍｍ，整体测量精度小于0.1ｍｍ/ｍ。光学扫描仪尤其便于复杂曲面的扫描，而CMM只能测量复杂曲面上...
