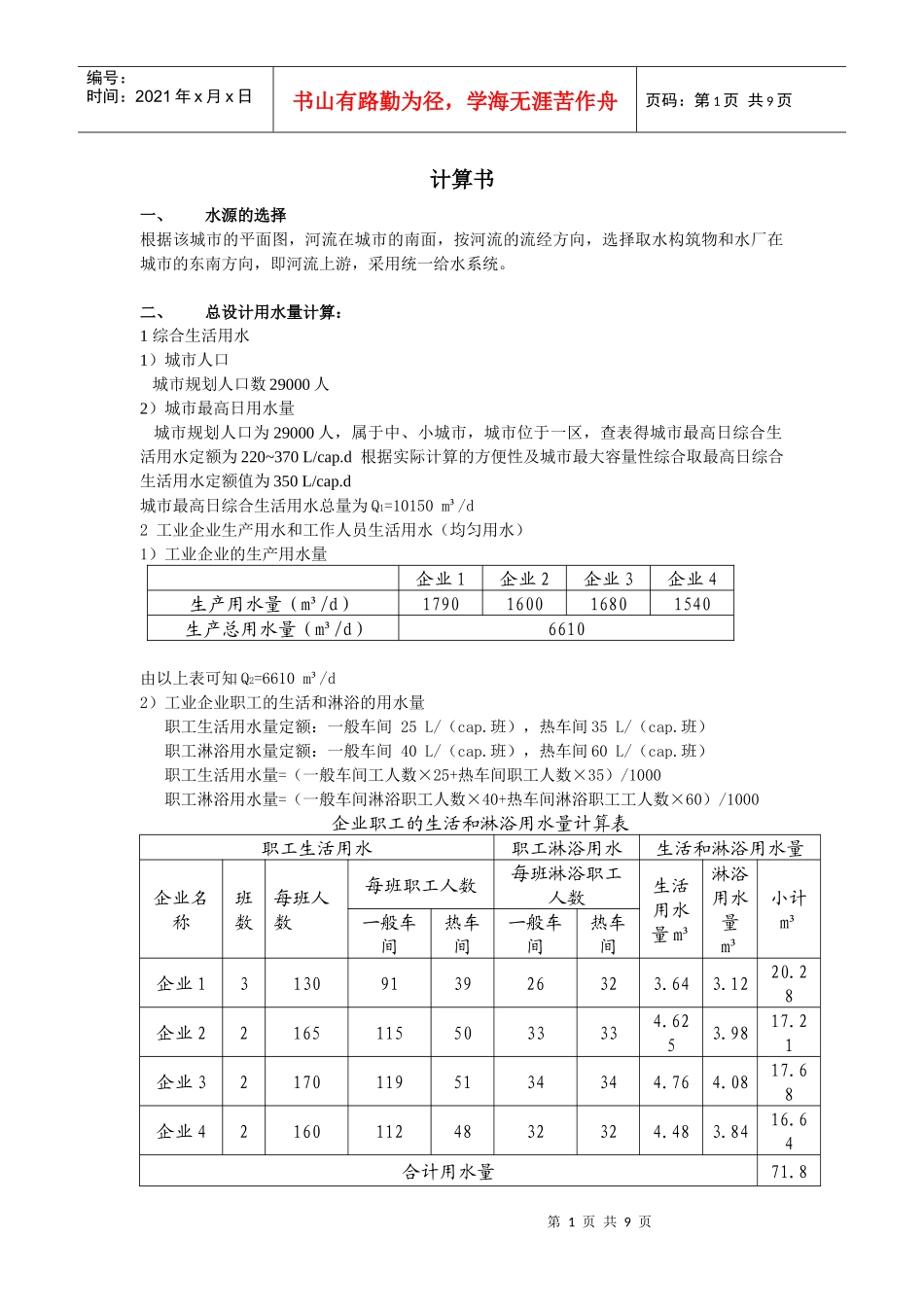

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页计算书一、水源的选择根据该城市的平面图，河流在城市的南面，按河流的流经方向，选择取水构筑物和水厂在城市的东南方向，即河流上游，采用统一给水系统。二、总设计用水量计算：1综合生活用水1）城市人口城市规划人口数29000人2）城市最高日用水量城市规划人口为29000人，属于中、小城市，城市位于一区，查表得城市最高日综合生活用水定额为220~370L/cap.d根据实际计算的方便性及城市最大容量性综合取最高日综合生活用水定额值为350L/cap.d城市最高日综合生活用水总量为Q1=10150m³/d2工业企业生产用水和工作人员生活用水（均匀用水）1）工业企业的生产用水量企业1企业2企业3企业4生产用水量（m³/d）1790160016801540生产总用水量（m³/d）6610由以上表可知Q2=6610m³/d2）工业企业职工的生活和淋浴的用水量职工生活用水量定额：一般车间25L/（cap.班），热车间35L/（cap.班）职工淋浴用水量定额：一般车间40L/（cap.班），热车间60L/（cap.班）职工生活用水量=（一般车间工人数×25+热车间职工人数×35）/1000职工淋浴用水量=（一般车间淋浴职工人数×40+热车间淋浴职工工人数×60）/1000企业职工的生活和淋浴用水量计算表职工生活用水职工淋浴用水生活和淋浴用水量企业名称班数每班人数每班职工人数每班淋浴职工人数生活用水量m³淋浴用水量m³小计m³一般车间热车间一般车间热车间企业13130913926323.643.1220.28企业221651155033334.6253.9817.21企业321701195134344.764.0817.68企业421601124832324.483.8416.64合计用水量71.8第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页1由上表可得Q3=71.810m³/d3浇洒道路和绿地用水浇洒道路和绿化（9:00~10:00,14:00~15:00）,每次用水量30m³/次浇洒道路和绿地用水总量Q4=60m³/d4管道漏失水量陪水管道漏失水量按综合生活用水，工业企业用水，浇洒道路和绿地用水的总水量之和的10%~12%计算，这里按11%计Q5=（Q1+Q2+Q3+Q4）×11%=（10150+6610+71.8+60）×11%=1858.1m³/d5未预见用水未预见水量按生活用水，工业企业用水，浇洒道路和绿地用水的总水量之和的8%~12%计算，这里按10%计Q6=（Q1+Q2+Q3+Q4）×10%=（10150+6610+71.8+60）×10%=1689.2m³/d6消防用水城市规划人口数为29000人，小于5万人，查课本附表3可得，消防用水量定额为25L/S，同一时间内的火灾次数为2次，则Q7=50L/s水量计算表时间居民生活用水企业生产用水量m³职工生活和淋浴用水量m³绿化和道路用水量m³漏水量m³未预见水量m³总计m³总用水量百分数%时用水百分数用水量m³0～11.7172.5574.5815.47577.4270.38410.4052.007941～21.67169.50574.580.45577.4270.38392.341.9195552～31.63165.44574.580.45577.4270.38388.281.8996913～41.63165.44574.580.45577.4270.38388.281.8996914～52.56259.8474.580.45577.4270.38482.6752.3615275～64.35441.52574.580.45577.4270.38664.363.2504356～75.14521.7174.580.45577.4270.38744.5453.6427477～85.64572.4674.580.45577.4270.38795.2953.8910458～9660974.583.57577.4270.38834.9554.0850859～105.84592.76375.832.18830.0077.4270.381148.585.6195110～115.07514.605375.832.18877.4270.381040.4235.09035411～125.15522.725375.832.18877.4270.381048.5435.13008112～135.15522.725375.832.18877.4270.381048.5435.13008113～145.15522.725375.832.18877.4270.381048.5435.13008114～155.27534.905375.832.18830.0077.4270.381090.7235.33645115～165.52560.28375.832.18877.4270.381086.0985.31382216～175.75583.625375.8317.2177.4270.381124.4655.50153617～185.83591.745375.832.18877.4270.381117.5635.46776718～195.62570.43375.832.18877.4270.381096.2485.363482第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页19～205507.5375.832.18877.4270.381033.3185.05559220～213.19323.785375.832.18877.4270.38849.6034.156751...
