第11章电牵引采煤机VIP免费

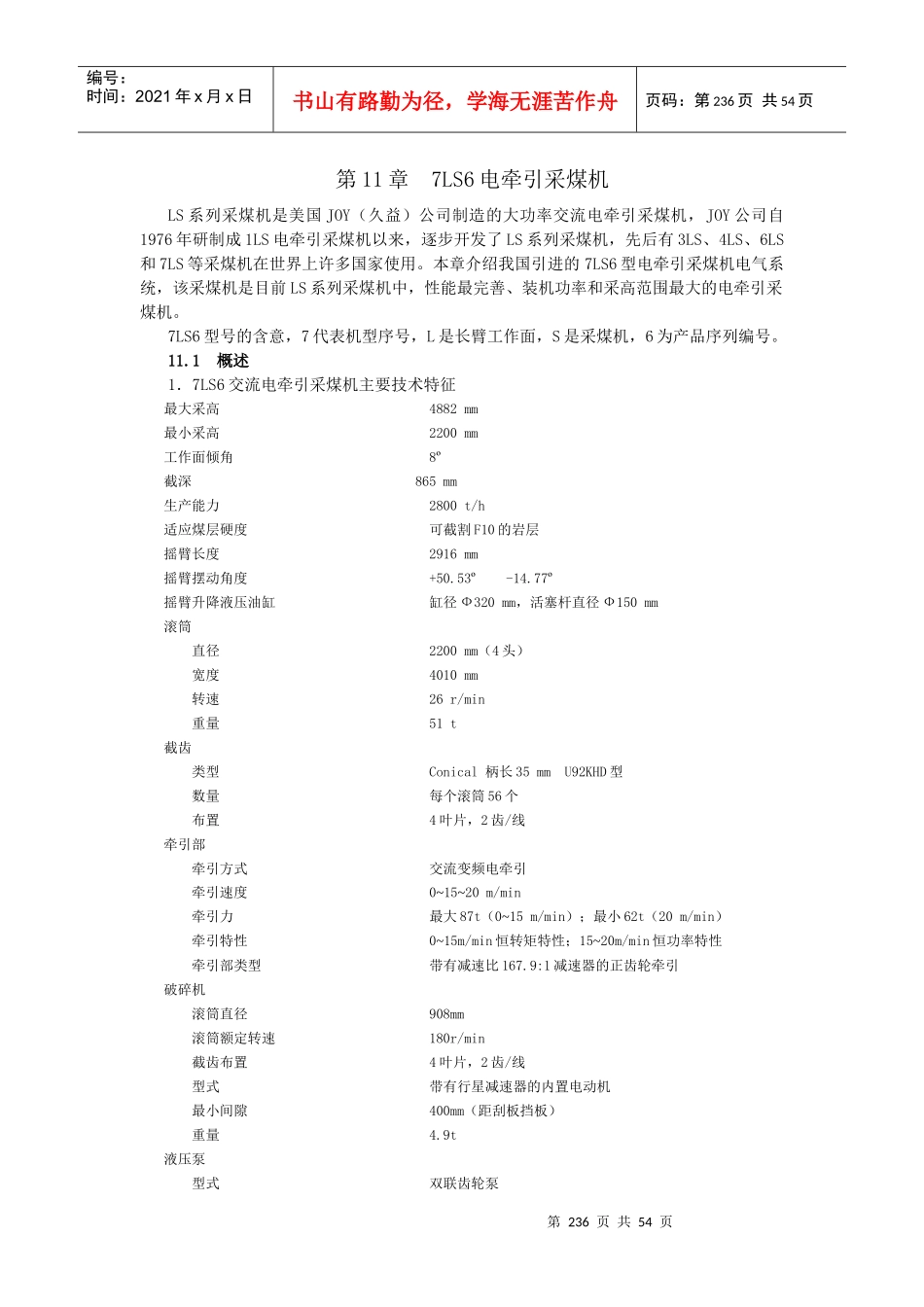

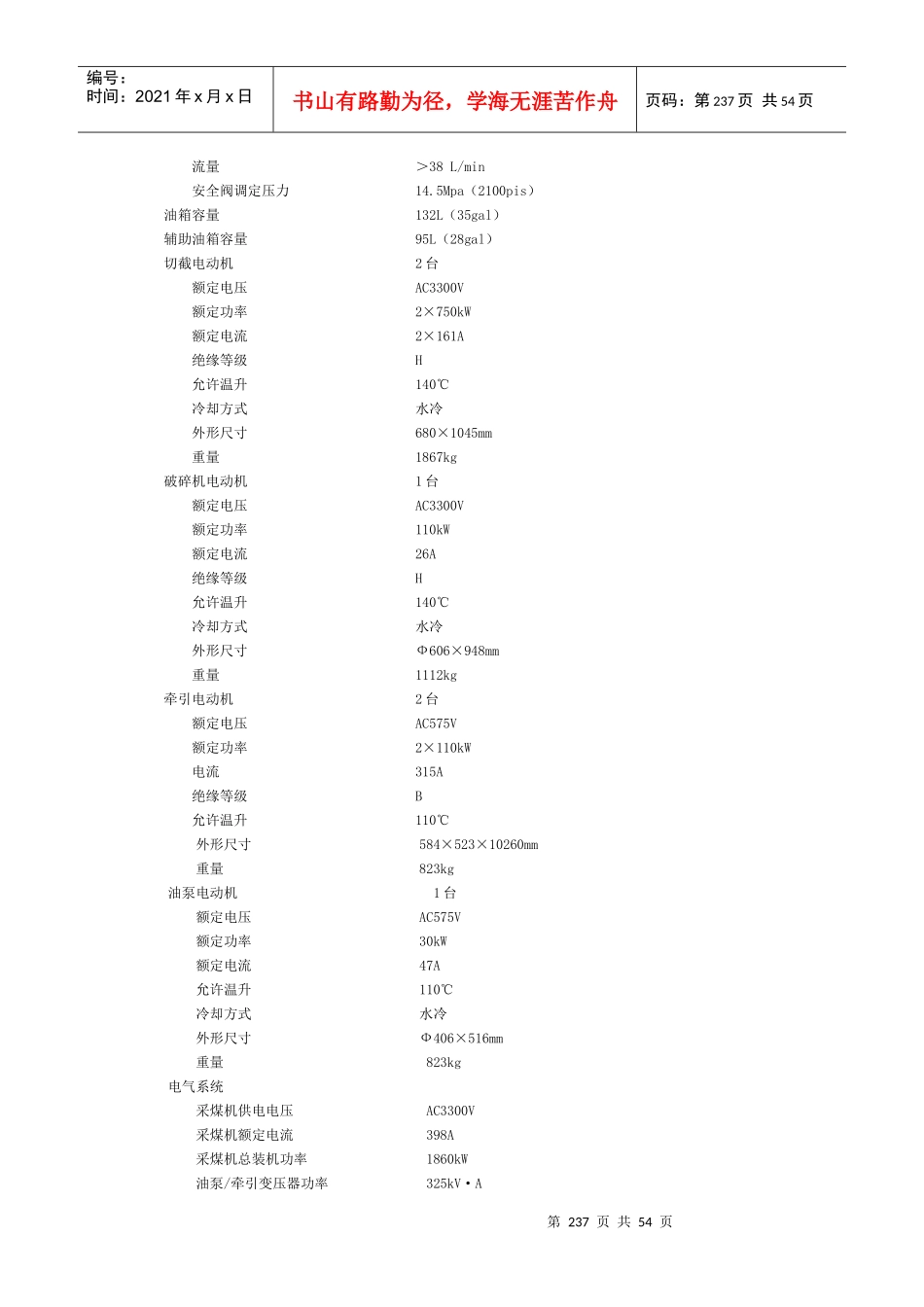

第236页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第236页共54页第11章7LS6电牵引采煤机LS系列采煤机是美国JOY（久益）公司制造的大功率交流电牵引采煤机，JOY公司自1976年研制成1LS电牵引采煤机以来，逐步开发了LS系列采煤机，先后有3LS、4LS、6LS和7LS等采煤机在世界上许多国家使用。本章介绍我国引进的7LS6型电牵引采煤机电气系统，该采煤机是目前LS系列采煤机中，性能最完善、装机功率和采高范围最大的电牵引采煤机。7LS6型号的含意，7代表机型序号，L是长臂工作面，S是采煤机，6为产品序列编号。11.1概述1．7LS6交流电牵引采煤机主要技术特征最大采高4882mm最小采高2200mm工作面倾角8º截深865mm生产能力2800t/h适应煤层硬度可截割F10的岩层摇臂长度2916mm摇臂摆动角度+50.53º-14.77º摇臂升降液压油缸缸径Ф320mm，活塞杆直径Ф150mm滚筒直径2200mm（4头）宽度4010mm转速26r/min重量51t截齿类型Conical柄长35mmU92KHD型数量每个滚筒56个布置4叶片，2齿/线牵引部牵引方式交流变频电牵引牵引速度0~15~20m/min牵引力最大87t（0~15m/min）；最小62t（20m/min）牵引特性0~15m/min恒转矩特性；15~20m/min恒功率特性牵引部类型带有减速比167.9:1减速器的正齿轮牵引破碎机滚筒直径908mm滚筒额定转速180r/min截齿布置4叶片，2齿/线型式带有行星减速器的内置电动机最小间隙400mm（距刮板挡板）重量4.9t液压泵型式双联齿轮泵第237页共54页第236页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第237页共54页流量＞38L/min安全阀调定压力14.5Mpa（2100pis）油箱容量132L（35gal）辅助油箱容量95L（28gal）切截电动机2台额定电压AC3300V额定功率2×750kW额定电流2×161A绝缘等级H允许温升140℃冷却方式水冷外形尺寸680×1045mm重量1867kg破碎机电动机1台额定电压AC3300V额定功率110kW额定电流26A绝缘等级H允许温升140℃冷却方式水冷外形尺寸Ф606×948mm重量1112kg牵引电动机2台额定电压AC575V额定功率2×110kW电流315A绝缘等级B允许温升110℃外形尺寸584×523×10260mm重量823kg油泵电动机1台额定电压AC575V额定功率30kW额定电流47A允许温升110℃冷却方式水冷外形尺寸Ф406×516mm重量823kg电气系统采煤机供电电压AC3300V采煤机额定电流398A采煤机总装机功率1860kW油泵/牵引变压器功率325kV·A第238页共54页第237页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第238页共54页采煤机控制电压120V/28V保护设定范围满载电流的125%，瞬时值为满载电流的300%高压换向隔离开关的额定电流600A断路器额定电流600A断路器跳闸电流整定范围1125A~2250A真空接触器额定电流320A变频器功率140kW采煤机控制方式本机控制与无线电摇控采煤机供电电缆7型、7M型和7S型一根电缆芯数3×120+1×50+3×6电缆长度250m冷却喷雾系统进水压力14~35bar水流量子380L/min喷嘴数量子108个，J型喷雾块，8个/块配套输送机输送机类型1000mm宽滑道，Φ38mm中双链溜槽尺寸1750mm×1000mm（内槽宽）×331mm输送机高度331mm过煤高度866mm采煤机外形尺寸摇臂水平时两滚筒中心距13.873m机架宽度1.500m机体高度1.794m采煤机总重量约92t2.7LS6型采煤机的总体布置7LS6采煤机的总体布置如图11-1所示。图11-17LS6型采煤机总体布置图1-左截割电动机；2-左牵引部；3-电气控制箱；4-右牵引部；5-右截割电动机；6-破碎机；7-左牵引电动机；8-右牵引电动机；9-液压泵及电动机；10-液压系统电磁阀组7LS6型采煤机机身主要由左牵引部2、右牵引部4和电气控制箱3三大部件组成。它们之间用高强度螺栓连接，在其接合面处用两个大直径的圆柱销定位，形成牢固的采煤机机第239页共54页第238页共54页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第239页共54页身，用以承载截割、牵引阻力及其产生的反转扭矩。采煤机机身两端用销轴分别与左右摇臂截割部（即摇臂、电动机、滚筒）相联接，破碎机6用销轴与左牵引部相连接，一台液压泵/电动机9、一个液压油箱以及液压系统电磁阀组10布置在右牵引部4的空箱内。上述部件构成了采煤机的整机。采煤机通过滑靴和导向...
