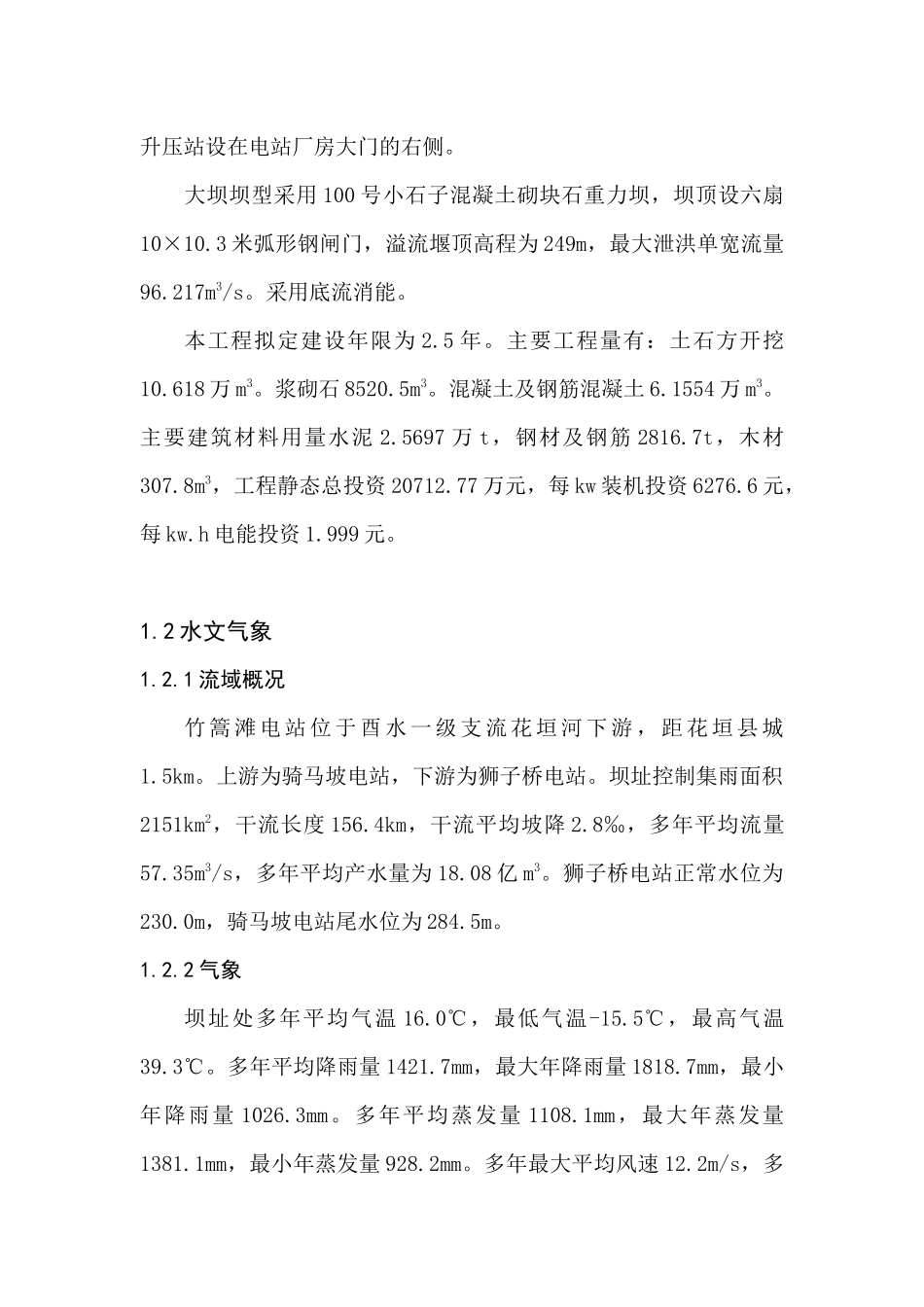

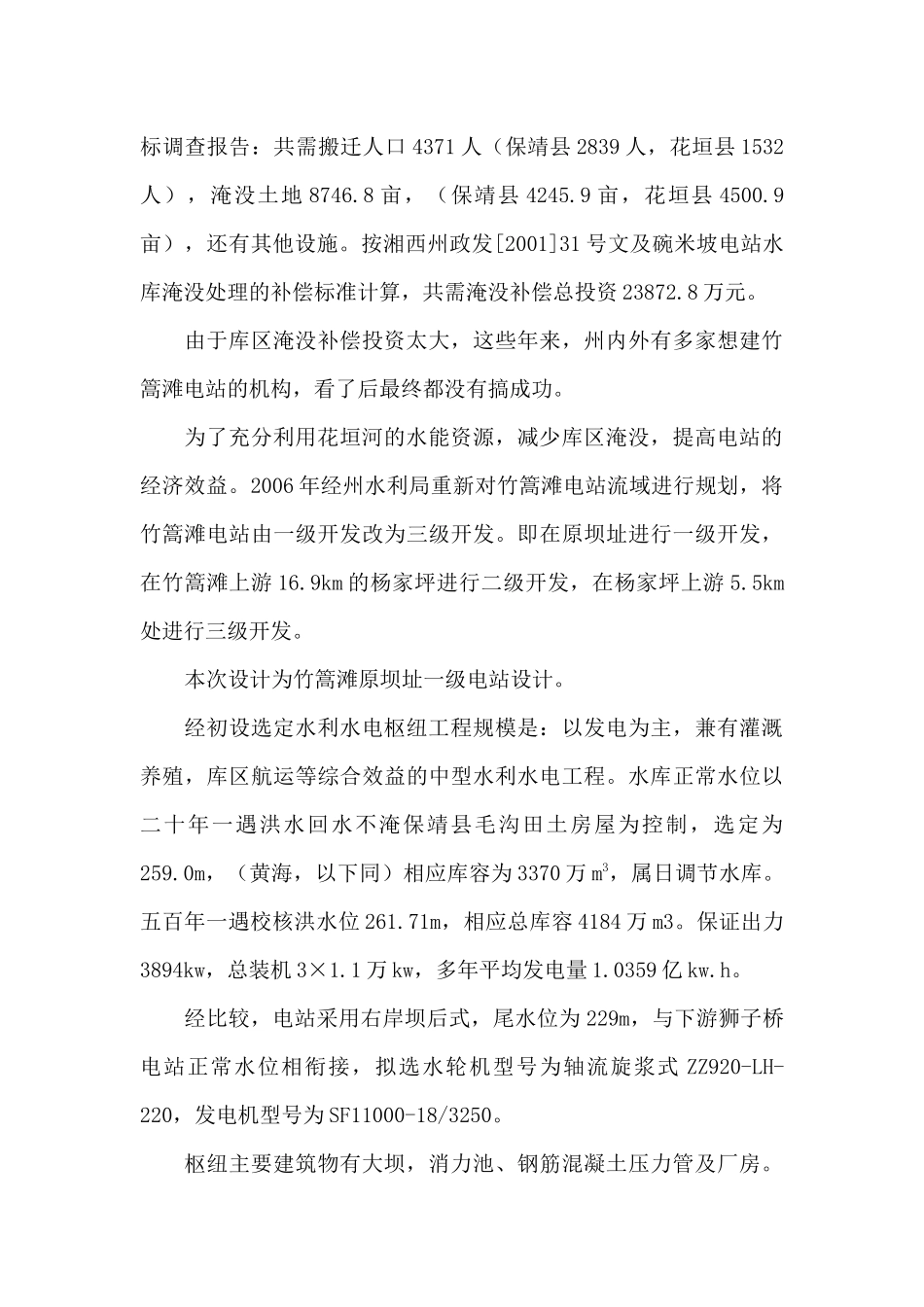

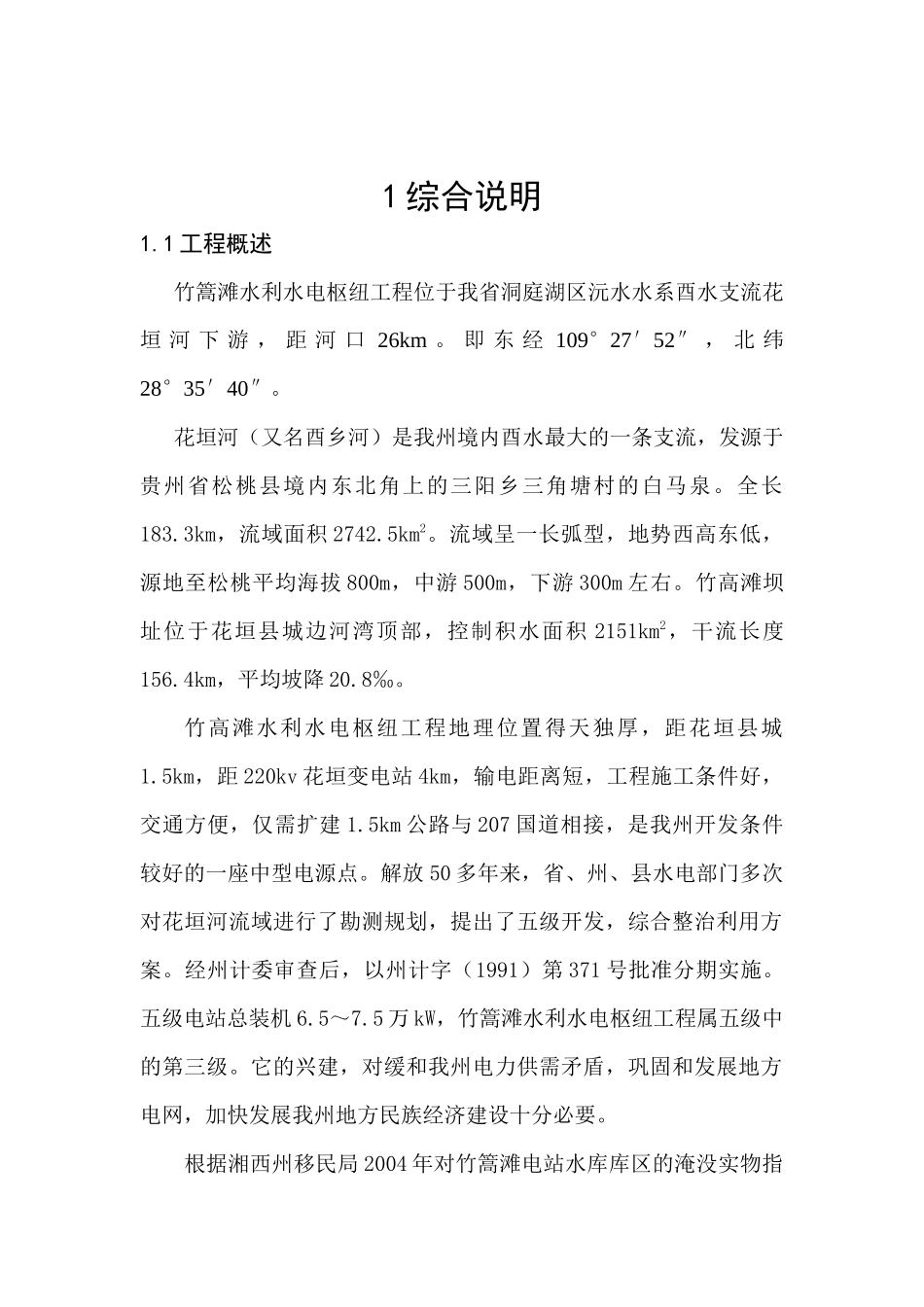

1综合说明1.1工程概述竹篙滩水利水电枢纽工程位于我省洞庭湖区沅水水系酉水支流花垣河下游，距河口26km。即东经109°27′52″，北纬28°35′40″。花垣河（又名酉乡河）是我州境内酉水最大的一条支流，发源于贵州省松桃县境内东北角上的三阳乡三角塘村的白马泉。全长183.3km，流域面积2742.5km2。流域呈一长弧型，地势西高东低，源地至松桃平均海拔800m，中游500m，下游300m左右。竹高滩坝址位于花垣县城边河湾顶部，控制积水面积2151km2，干流长度156.4km，平均坡降20.8‰。竹高滩水利水电枢纽工程地理位置得天独厚，距花垣县城1.5km，距220kv花垣变电站4km，输电距离短，工程施工条件好，交通方便，仅需扩建1.5km公路与207国道相接，是我州开发条件较好的一座中型电源点。解放50多年来，省、州、县水电部门多次对花垣河流域进行了勘测规划，提出了五级开发，综合整治利用方案。经州计委审查后，以州计字（1991）第371号批准分期实施。五级电站总装机6.5～7.5万kW，竹篙滩水利水电枢纽工程属五级中的第三级。它的兴建，对缓和我州电力供需矛盾，巩固和发展地方电网，加快发展我州地方民族经济建设十分必要。根据湘西州移民局2004年对竹篙滩电站水库库区的淹没实物指标调查报告：共需搬迁人口4371人（保靖县2839人，花垣县1532人），淹没土地8746.8亩，（保靖县4245.9亩，花垣县4500.9亩），还有其他设施。按湘西州政发[2001]31号文及碗米坡电站水库淹没处理的补偿标准计算，共需淹没补偿总投资23872.8万元。由于库区淹没补偿投资太大，这些年来，州内外有多家想建竹篙滩电站的机构，看了后最终都没有搞成功。为了充分利用花垣河的水能资源，减少库区淹没，提高电站的经济效益。2006年经州水利局重新对竹篙滩电站流域进行规划，将竹篙滩电站由一级开发改为三级开发。即在原坝址进行一级开发，在竹篙滩上游16.9km的杨家坪进行二级开发，在杨家坪上游5.5km处进行三级开发。本次设计为竹篙滩原坝址一级电站设计。经初设选定水利水电枢纽工程规模是：以发电为主，兼有灌溉养殖，库区航运等综合效益的中型水利水电工程。水库正常水位以二十年一遇洪水回水不淹保靖县毛沟田土房屋为控制，选定为259.0m，（黄海，以下同）相应库容为3370万m3，属日调节水库。五百年一遇校核洪水位261.71m，相应总库容4184万m3。保证出力3894kw，总装机3×1.1万kw，多年平均发电量1.0359亿kw.h。经比较，电站采用右岸坝后式，尾水位为229m，与下游狮子桥电站正常水位相衔接，拟选水轮机型号为轴流旋浆式ZZ920-LH-220，发电机型号为SF11000-18/3250。枢纽主要建筑物有大坝，消力池、钢筋混凝土压力管及厂房。升压站设在电站厂房大门的右侧。大坝坝型采用100号小石子混凝土砌块石重力坝，坝顶设六扇10×10.3米弧形钢闸门，溢流堰顶高程为249m，最大泄洪单宽流量96.217m3/s。采用底流消能。本工程拟定建设年限为2.5年。主要工程量有：土石方开挖10.618万m3。浆砌石8520.5m3。混凝土及钢筋混凝土6.1554万m3。主要建筑材料用量水泥2.5697万t，钢材及钢筋2816.7t，木材307.8m3，工程静态总投资20712.77万元，每kw装机投资6276.6元，每kw.h电能投资1.999元。1.2水文气象1.2.1流域概况竹篙滩电站位于酉水一级支流花垣河下游，距花垣县城1.5km。上游为骑马坡电站，下游为狮子桥电站。坝址控制集雨面积2151km2，干流长度156.4km，干流平均坡降2.8‰，多年平均流量57.35m3/s，多年平均产水量为18.08亿m3。狮子桥电站正常水位为230.0m，骑马坡电站尾水位为284.5m。1.2.2气象坝址处多年平均气温16.0℃，最低气温-15.5℃，最高气温39.3℃。多年平均降雨量1421.7mm，最大年降雨量1818.7mm，最小年降雨量1026.3mm。多年平均蒸发量1108.1mm，最大年蒸发量1381.1mm，最小年蒸发量928.2mm。多年最大平均风速12.2m/s，多年最大风速20m/s。1.2.3水文基本资料花垣河干流上有松桃水文站、茶洞水文站、岩板滩水文站，竹篙滩电站位于茶洞与岩板滩水文站之间。本次设计以茶洞、岩板滩水文站作为参证站，直接引用岩板滩和茶洞水文站1957年～2005年的径流资料。1.2.4径流与洪水引用岩板滩水文站的径流系列，用三个代表年法，按面积比的一...
