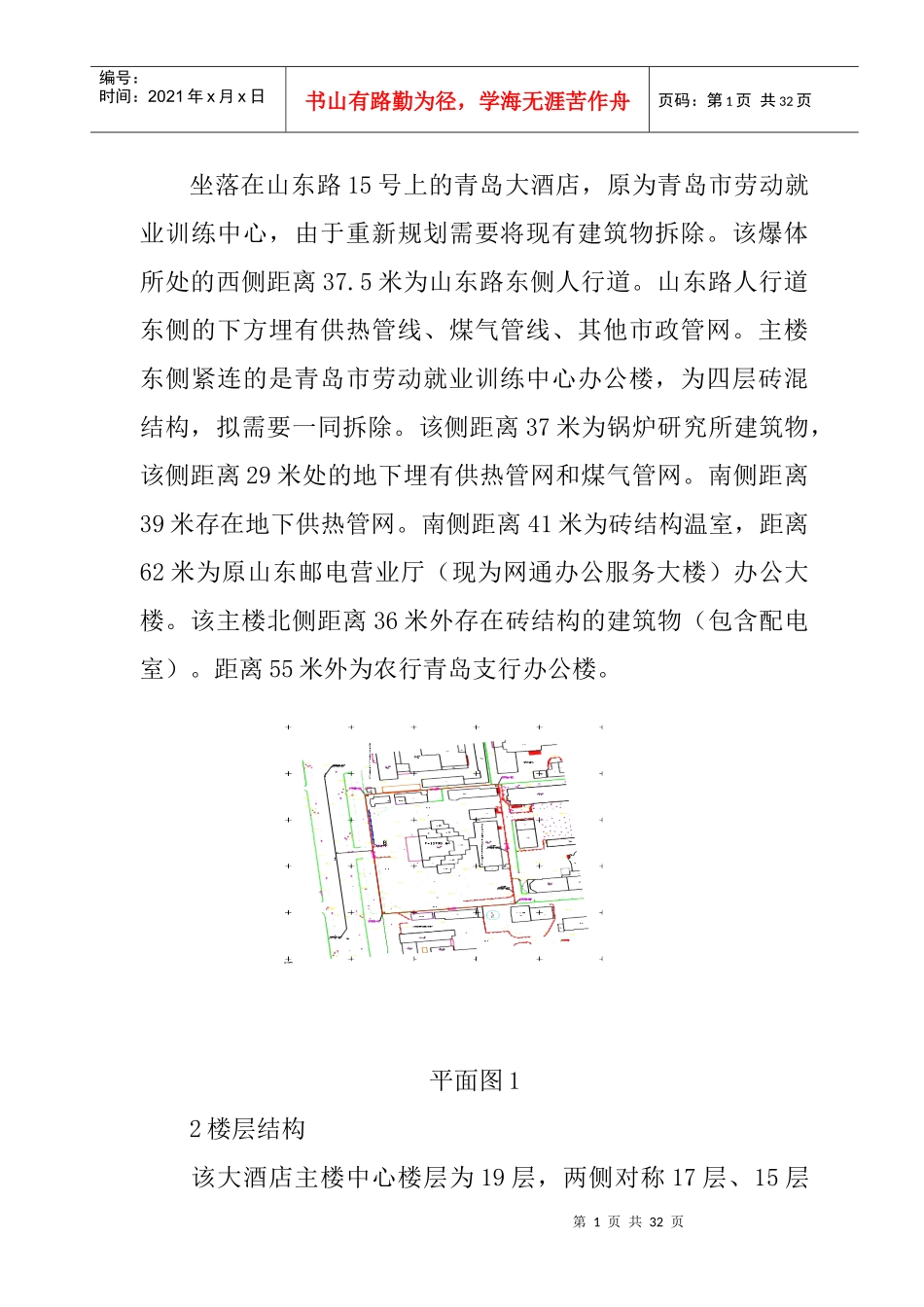

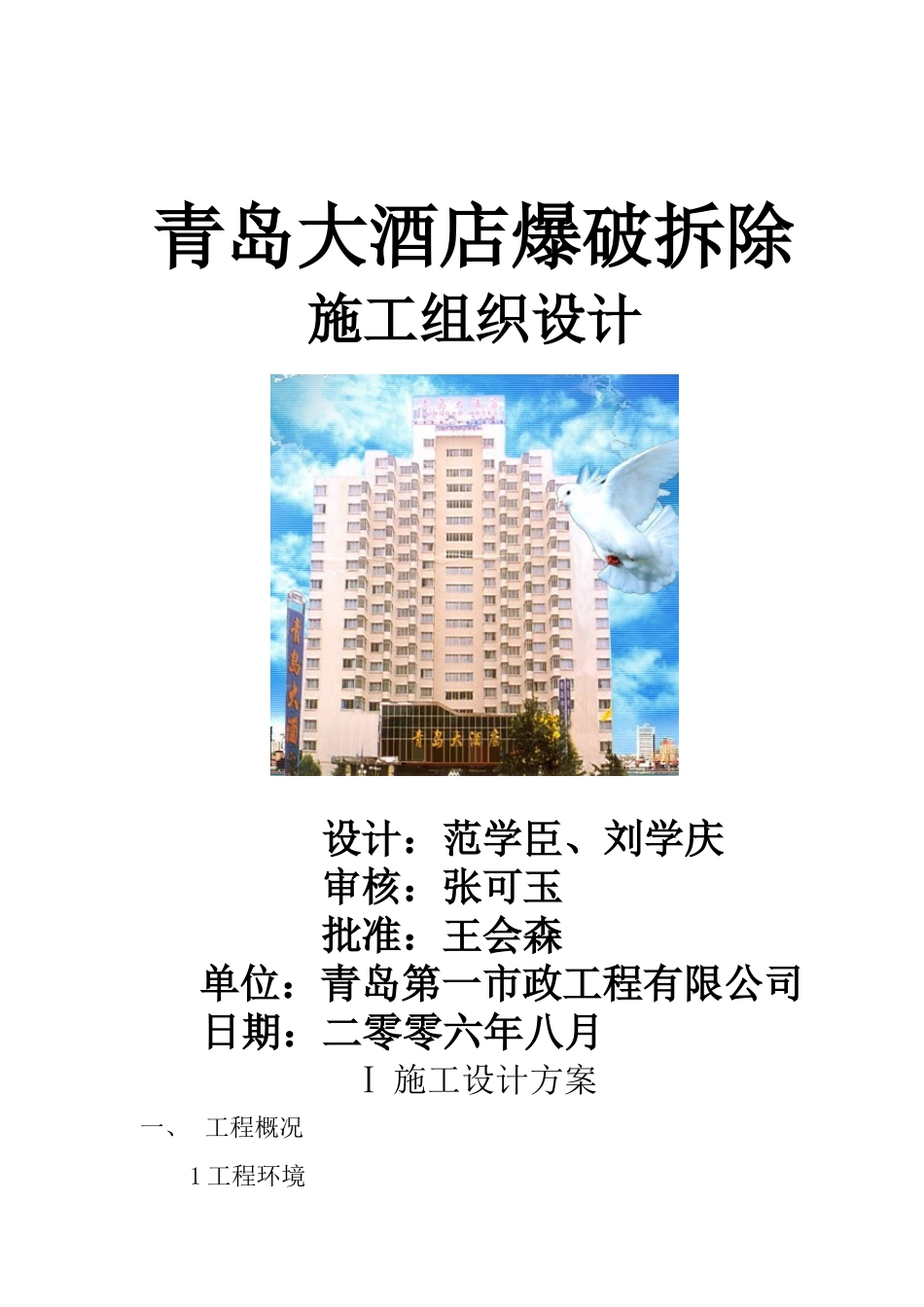

青岛大酒店爆破拆除施工组织设计设计:范学臣、刘学庆审核:张可玉批准:王会森单位:青岛第一市政工程有限公司日期:二零零六年八月Ⅰ施工设计方案一、工程概况1工程环境第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共32页坐落在山东路15号上的青岛大酒店,原为青岛市劳动就业训练中心,由于重新规划需要将现有建筑物拆除。该爆体所处的西侧距离37.5米为山东路东侧人行道。山东路人行道东侧的下方埋有供热管线、煤气管线、其他市政管网。主楼东侧紧连的是青岛市劳动就业训练中心办公楼,为四层砖混结构,拟需要一同拆除。该侧距离37米为锅炉研究所建筑物,该侧距离29米处的地下埋有供热管网和煤气管网。南侧距离39米存在地下供热管网。南侧距离41米为砖结构温室,距离62米为原山东邮电营业厅(现为网通办公服务大楼)办公大楼。该主楼北侧距离36米外存在砖结构的建筑物(包含配电室)。距离55米外为农行青岛支行办公楼。平面图12楼层结构该大酒店主楼中心楼层为19层,两侧对称17层、15层第2页共32页第1页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共32页成阶梯型的楼层布置结构。整栋楼的平面结构成凸字形。整栋楼的面积约计13793平方米,主楼高约61米,楼长56.8米宽27.8米。该楼除一二楼部分大厅为框剪结构外,其余整体为剪力墙结构。前大厅4大柱子断面尺寸为700*700mm,配筋为主筋12Φ22,箍筋Φ8@200,柱上下端800mm处箍筋加密为Φ8@100;21个500*500mm的柱子,配筋为主筋8Φ20,箍筋Φ8@200;1个300*300mm的立柱,配筋为主筋4Φ16,箍筋Φ6@200。整栋楼的剪力墙厚分240mm和200mm,19层与17层多数为240mm厚的剪力墙,15层内墙多为200mm墙。其中外墙上抹10mm厚水泥层加上一层120mm厚的石墙。青岛大酒店效果图24.6m4.6m4.6m10.8m4.6m4.6m4.6m4.6m4.6m4.6m4.6m第3页共32页第2页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共32页青岛大酒店主楼爆破部分平面图3二、爆破设计依据及要求1、原青岛大酒店楼房施工设计图纸。2、《爆破安全规程》GB6722-2003。3、青岛市公安局对爆破作业的有关要求及规定。4、爆破参考文献。5、保证周边市政设施、楼房及地下管线的绝对安全。三、方案选择3.6m3.6m3.6m3.6m3.6m2.6m3.6m3.6m第4页共32页第3页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共32页在城市中,采取爆破方式拆除高层建筑,是一种较为有效、安全的施工方法。但必须根据本爆体的结构特点和环境情况,选定最适宜的爆破方案。建筑物的爆破拆除最为广泛采用的是原地坍塌爆破和定向爆破。如果选择原地坍塌的爆破方式,需要对每层都进行爆破处理,不论是防护工作还是爆破的钻孔、装药、处理工作的工作量都相当大,并且且东侧距离地下管线较近,距离保护建筑物也较近,因此经过论证此种方案不宜采用。如果选择定向爆破,根据场地空间距离和该楼本身的结构特点,只有向西侧倾倒较为合适。但从倾倒的距离上分析,爆体本身的高度远大于西侧至保护物的距离,单纯采取定向方式难以满足要求,为此需要结合折叠方第5页共32页第4页共32页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共32页式进行。由于楼层较高,结构稳定,场地倒塌空间有限,拟决定采用三层折叠定向爆破方案。四、总体爆破方案针对该楼房爆破拆除施工,我单位将组成专门的项目部负责施工。整个需拆除的楼房整体成凸字形,但考虑到前厅为框架结构的多层结构,最终爆破前可以将前厅作预处理掉,这样最终需爆破的部分剩余15-19层区域,于是又形成凹字形。从爆体自身的结构特点及所处的环境看,确定采取定向爆破方式进行拆除,由于整栋楼的高度为61米,倒塌方向距离小于楼高,单纯采取定向不能完全保障安全爆破拆除的目的,于是拟选定折叠定向爆破技术拆除本楼房。最终1-4层、8-11层完全爆破,14-15层完全爆破,5-7层倒塌方向重点区域松动爆破,12-13层部分位置(如电梯井、楼梯间等)松动爆破,并且1-10层在保证结构稳定的情况下作充分的预处理。由于倒塌方向距离小于楼高,确定8...
