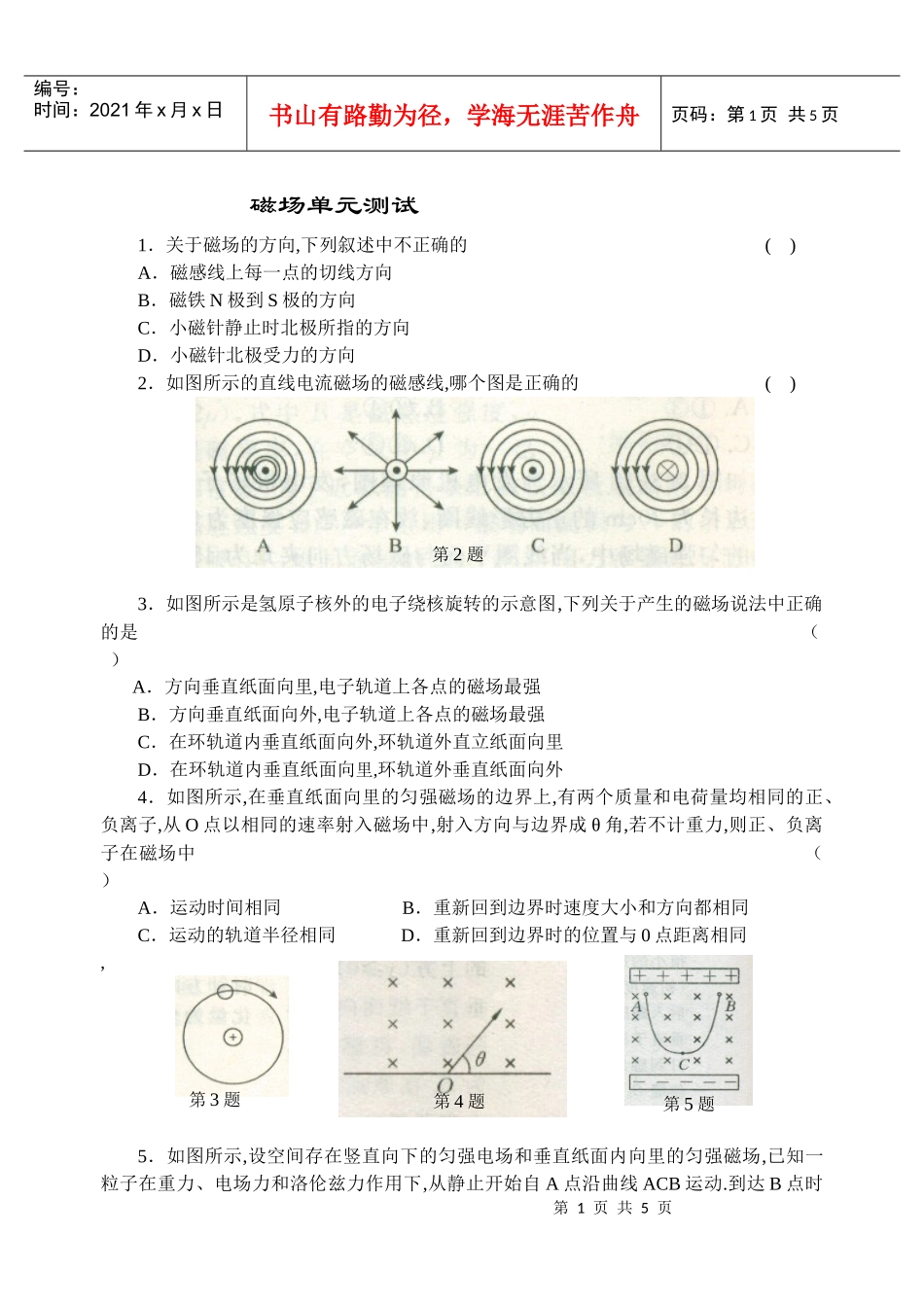

第1页共5页第2题第5题第4题第3题编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页磁场单元测试1．关于磁场的方向,下列叙述中不正确的()A．磁感线上每一点的切线方向B．磁铁N极到S极的方向C．小磁针静止时北极所指的方向D．小磁针北极受力的方向2．如图所示的直线电流磁场的磁感线,哪个图是正确的()3．如图所示是氢原子核外的电子绕核旋转的示意图,下列关于产生的磁场说法中正确的是（）A．方向垂直纸面向里,电子轨道上各点的磁场最强B．方向垂直纸面向外,电子轨道上各点的磁场最强C．在环轨道内垂直纸面向外,环轨道外直立纸面向里D．在环轨道内垂直纸面向里,环轨道外垂直纸面向外4．如图所示,在垂直纸面向里的匀强磁场的边界上,有两个质量和电荷量均相同的正、负离子,从O点以相同的速率射入磁场中,射入方向与边界成θ角,若不计重力,则正、负离子在磁场中（）A．运动时间相同B．重新回到边界时速度大小和方向都相同C．运动的轨道半径相同D．重新回到边界时的位置与0点距离相同,5．如图所示,设空间存在竖直向下的匀强电场和垂直纸面内向里的匀强磁场,已知一粒子在重力、电场力和洛伦兹力作用下,从静止开始自A点沿曲线ACB运动.到达B点时第2页共5页第1页共5页第６题第７题第10题第9题第8题编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页速度为零，C点是运动的最低点,以下说法正确的是()A．此粒子必带正电荷B．A点和B点在同一高度C．粒子在C点时速度最大D．粒子到达B点后.将沿曲线返回A点6.如图,真空中匀强磁场的方向竖直向下匀强,磁场方向垂直纸面向里,三个油滴a、b、C带有等量同种电荷,其中a静止,b向右做匀速直线运动,c向左做匀速直线运动,比较它们的重力Ga、Gb、Gc间的关系,正确的是()A．Ga最大B．Gb最大C．Gc最大D．Gb最小7．如图所示，甲带正电，乙是不带电的绝缘块，甲、乙叠放在一起置于光滑的水平地面上，空间存在着水平方向的的匀强磁场，在水平恒力F的作用下，甲、乙无相对滑动的一起向左加速运动，在加速运动阶段()A．甲、乙两物块之间的摩擦力不断增大B．甲、乙两物块之间的摩擦力不变C．甲、乙向左运动的加速度不断减小D．甲对乙的压力不断减小8．如图所示,有界匀强磁场边界线SP//MN,速率不同的同种带电粒子从S点沿SP方向同时射入磁场。其中穿过a点的粒子速度v1与MN垂直;穿过b点的粒子速度v2与MN成600角,设两粒子从S到a.b所需时间分别为t1和t2则t1:t2为(重力不计)()A．1:3B．4:3C．1:1D．3:29.如图所示，水平导线MN中有恒定电流I通过，导线正下方有一初速度与电流方向相同的电子射入，电子的运动轨迹应是（）A．aB．bC．cD．d第3页共5页第2页共5页第12题第11题bad编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页10.如图所示，一束质量、速度和电量不同的正离子垂直地射入匀强磁场和匀强电场正交的区域，结果发现有些离子保持原来的运动方向，未发生任何偏转，如果让这些不偏转的离子进入另一匀强磁场中，发现这些离子又分裂成几束对这些进入后一磁场的离子，可以得出结论（）A．它们的动能一定各不相同B．它们的电量一定各不相同C．它们的质量一定各不相同D．它们的电量和质量之比一定各不相同11．如图是两个同心闭合线圈的俯视图,若内线圈通有图示方向的电流I,则当I增大时,穿过外线圈中的磁通量将_____。(填“增大”、“减小”或“不变”)12.如图所示,有一半径为R,有明显边界的匀强磁场区域,磁感应强度为B.今有一电子沿x轴正方向射入磁场,恰好沿y轴负方向射出.如果电子的荷质比为e/m,则电子射入时的速度为,电子通过磁场的时间为,此过程中电子的动能增量为，角速度为,向心加速度为。13.一台回旋加速器可用频率为f1的交变电场把质子加速到v1质子所获得的能量为E1；当这台加速器用频率为f2的交变电场加速α粒子时，α粒子的速度为所获得的能量E2,则V1：V2___,E1:E2=____f1：f2_____。14．如图所示，质量为m、带电量为+q的液滴，处在水平方向的匀强磁场中，磁感应强度为B，方向垂直纸面向里，液滴运动的速度为v，如要液滴在竖直平面内做匀速圆周运动，则施加一电场，其电场方向应是，电场强度大...
