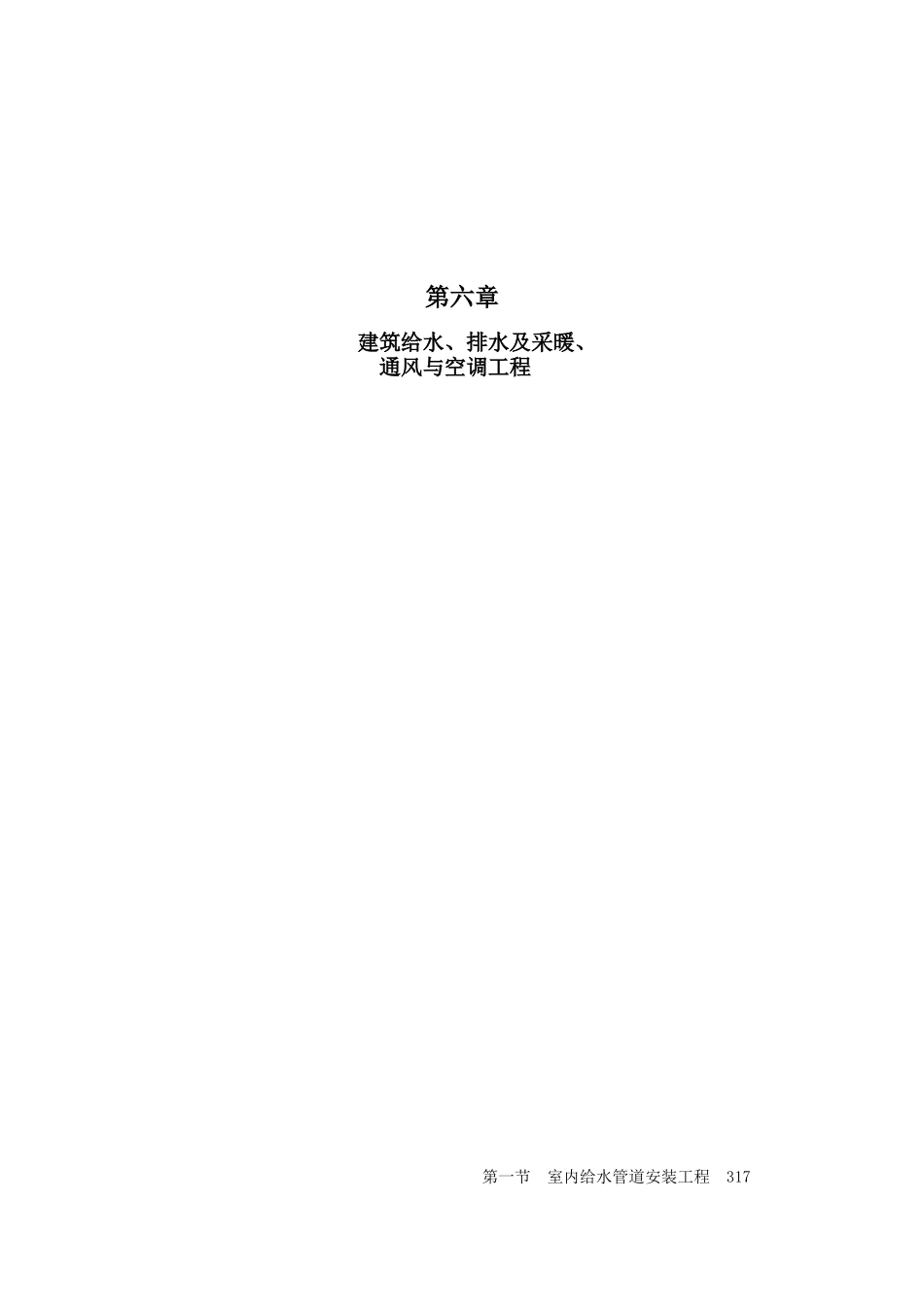

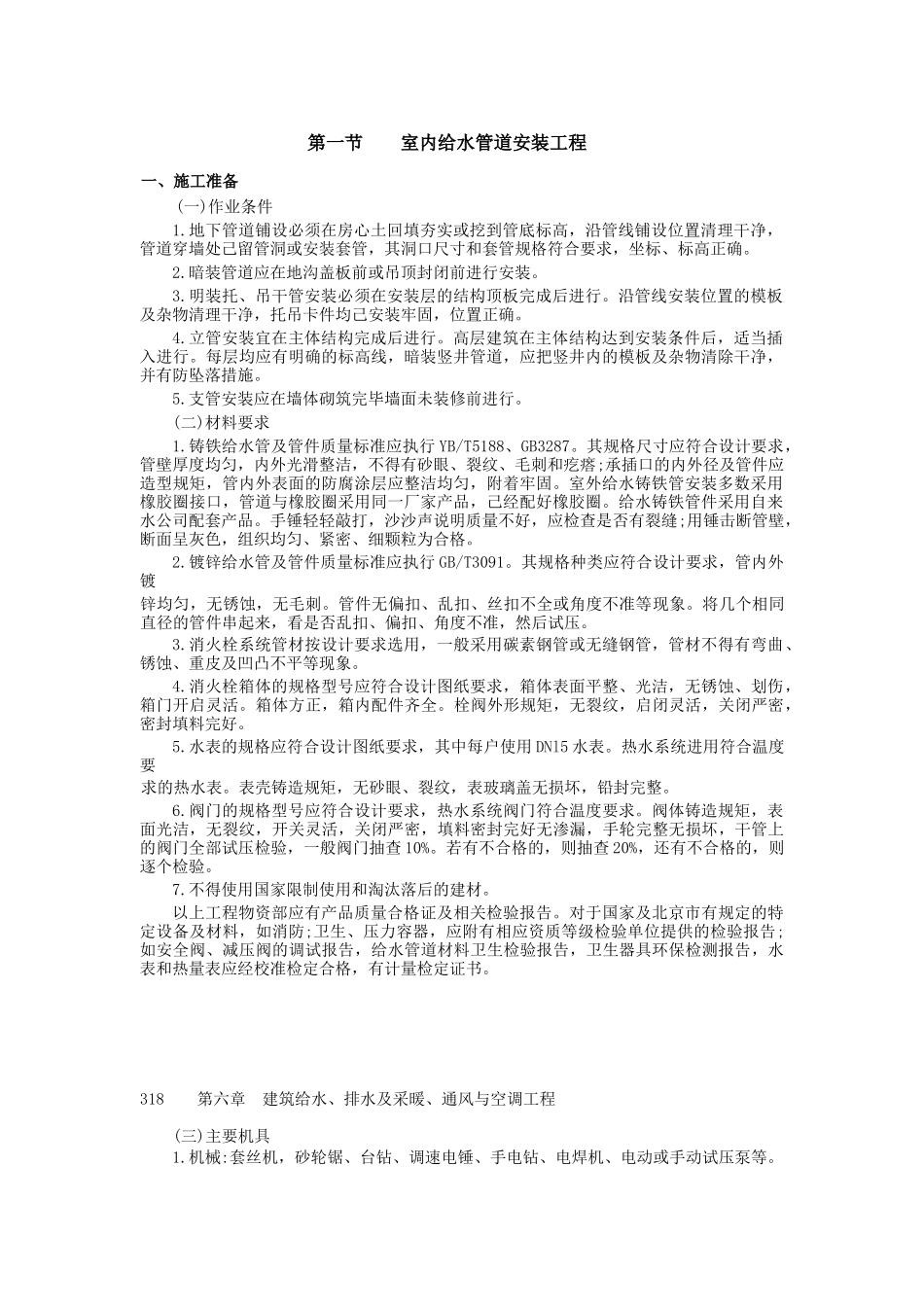

第六章建筑给水、排水及采暖、通风与空调工程第一节室内给水管道安装工程317第一节室内给水管道安装工程一、施工准备(一)作业条件1.地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处己留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。2.暗装管道应在地沟盖板前或吊顶封闭前进行安装。3.明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均己安装牢固，位置正确。4.立管安装宜在主体结构完成后进行。高层建筑在主体结构达到安装条件后，适当插入进行。每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。5.支管安装应在墙体砌筑完毕墙面未装修前进行。(二)材料要求1.铸铁给水管及管件质量标准应执行YB/T5188、GB3287。其规格尺寸应符合设计要求，管壁厚度均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩;承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。室外给水铸铁管安装多数采用橡胶圈接口，管道与橡胶圈采用同一厂家产品，己经配好橡胶圈。给水铸铁管件采用自来水公司配套产品。手锤轻轻敲打，沙沙声说明质量不好，应检查是否有裂缝;用锤击断管壁，断面呈灰色，组织均匀、紧密、细颗粒为合格。2.镀锌给水管及管件质量标准应执行GB/T3091。其规格种类应符合设计要求，管内外镀锌均匀，无锈蚀，无毛刺。管件无偏扣、乱扣、丝扣不全或角度不准等现象。将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。3.消火栓系统管材按设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。4.消火栓箱体的规格型号应符合设计图纸要求，箱体表面平整、光洁，无锈蚀、划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。5.水表的规格应符合设计图纸要求，其中每户使用DNl5水表。热水系统进用符合温度要求的热水表。表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整。6.阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。阀体铸造规矩，表面光洁，无裂纹，开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，干管上的阀门全部试压检验，一般阀门抽查10%。若有不合格的，则抽查20%，还有不合格的，则逐个检验。7.不得使用国家限制使用和淘汰落后的建材。以上工程物资部应有产品质量合格证及相关检验报告。对于国家及北京市有规定的特定设备及材料，如消防;卫生、压力容器，应附有相应资质等级检验单位提供的检验报告;如安全阀、减压阀的调试报告，给水管道材料卫生检验报告，卫生器具环保检测报告，水表和热量表应经校准检定合格，有计量检定证书。318第六章建筑给水、排水及采暖、通风与空调工程(三)主要机具1.机械:套丝机，砂轮锯、台钻、调速电锤、手电钻、电焊机、电动或手动试压泵等。2.工具:套丝扳、管钳、台钳、压力钳、钢锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器、射钉枪、倒链、电气焊等工具。3.其他:水平尺、线坠、钢卷尺、小线、压力表等。二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。表6-1三、工艺流程安装准备→预制加工→干管安装→立管安装→支管、消火栓安装→管道试压→管道防腐和保温→管道冲洗→通水试验第一节室内给水管道安装工程319四、操作工艺(一)安装准备认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。有问题及时与设计和有关人员研究解决，办理变更洽商记录。项序检查项目允许偏差或允许值主控项目1给水管道水压试验第4.2.1条2给水系统通水试验第4.2.2条3生活给水系统管道冲洗和消毒第4.2.3条4直埋金属给水管道防腐第4.2.4条一般项目1给水排水管铺设的平行、垂直净距第4.2.5条2金属给水管道及管件焊接第4.2.6条3给水水平管道坡度坡向第4.2.7条4管道支、吊架第4.2.9条5水表安装第4.2.10条6水平管道纵、...
