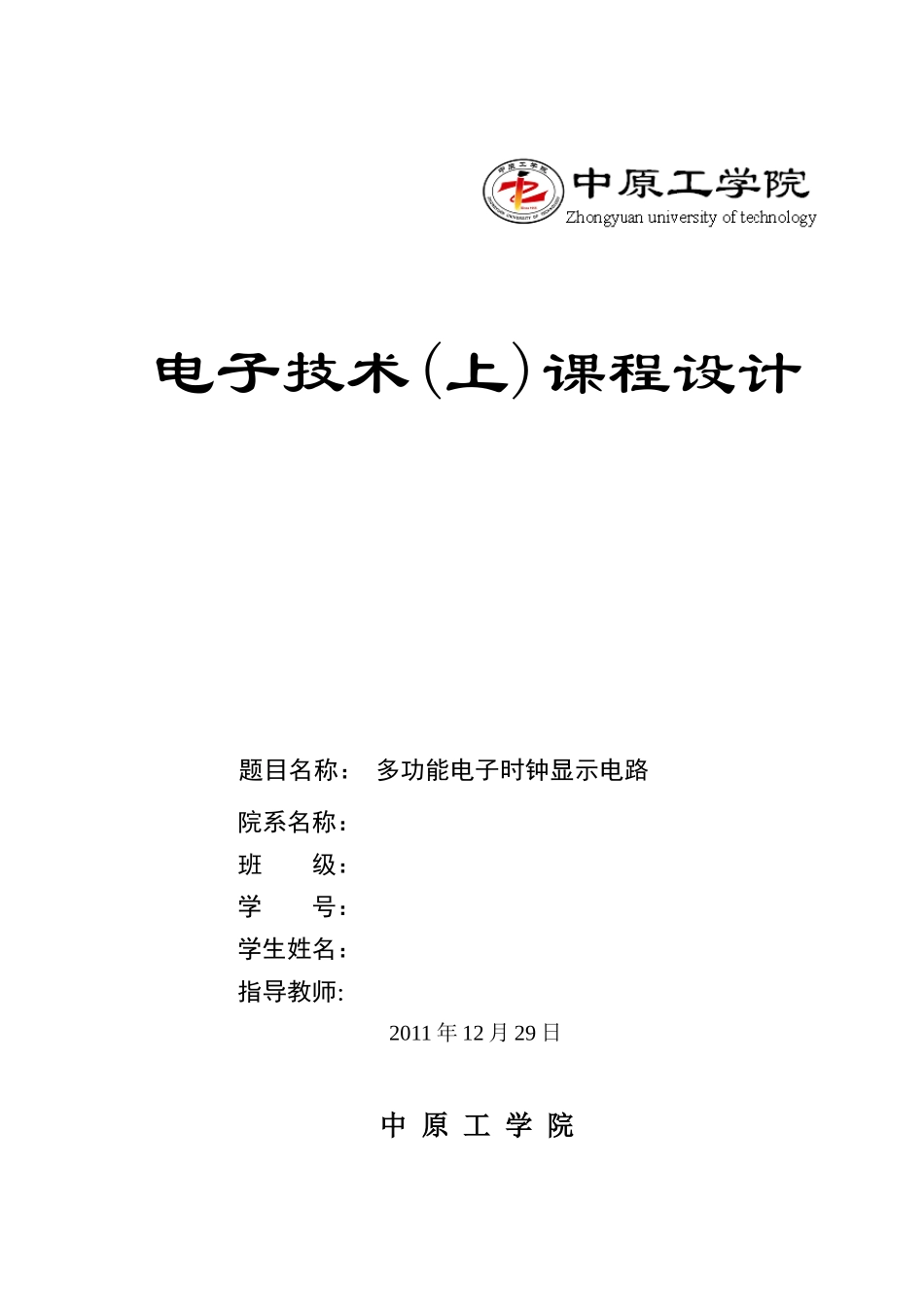

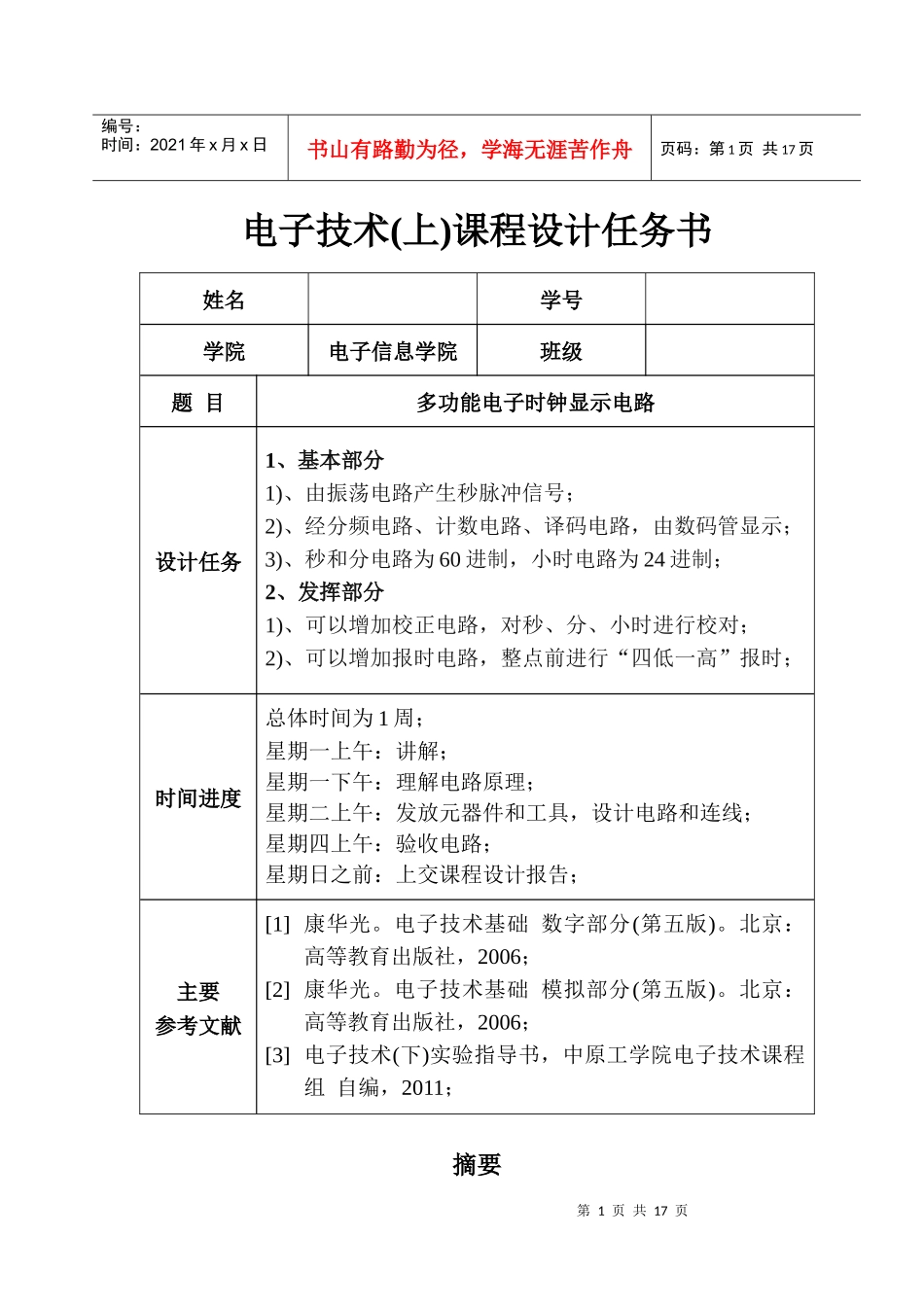

电子技术(上)课程设计题目名称：多功能电子时钟显示电路院系名称：班级：学号：学生姓名：指导教师：2011年12月29日中原工学院第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页电子技术(上)课程设计任务书姓名学号学院电子信息学院班级题目多功能电子时钟显示电路设计任务1、基本部分1)、由振荡电路产生秒脉冲信号；2)、经分频电路、计数电路、译码电路，由数码管显示；3)、秒和分电路为60进制，小时电路为24进制；2、发挥部分1)、可以增加校正电路，对秒、分、小时进行校对；2)、可以增加报时电路，整点前进行“四低一高”报时；时间进度总体时间为1周；星期一上午：讲解；星期一下午：理解电路原理；星期二上午：发放元器件和工具，设计电路和连线；星期四上午：验收电路；星期日之前：上交课程设计报告；主要参考文献[1]康华光。电子技术基础数字部分(第五版)。北京：高等教育出版社，2006；[2]康华光。电子技术基础模拟部分(第五版)。北京：高等教育出版社，2006；[3]电子技术(下)实验指导书，中原工学院电子技术课程组自编，2011；摘要第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页数字电子时钟设计的电路主要由主体电路与扩展电路组成，采用集成块控制数码管显示时、分、秒，当秒计数器计满60时就向分进位，分计数器计满60后向时计数器进位，小时计数器按24进制计数。时、分、秒的计数结果经过数据处理可直接送显示器显示。当计时发生误差的时候可以用校时电路进行校正。电子时钟广泛应用于各种公共场所，商业场所和居民家庭。由于其走时准确收到了广泛欢迎。本设计电子时钟电路有CC4060、74HC74、74HC4518、74HC4511等来实现。关键字：电子时钟；数码管；CC4060；74HC74；74HC4518；74HC4511Abstract第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页Digitalelectronicclockcircuitdesignedmainlybythemaincircuitandtheexpansioncircuit,usingmanifoldcontroldigitaldisplayhours,minutes,seconds,whenthesecondscounterisatleast60whenthesub-binary,sub-counterexpiresafter60tothecountercarry,hourcounterat24decimalcount.Hours,minutes,secondscountresultsafterdataprocessingcanbedirectlysenttothemonitordisplay.Whenatimingerroroccurswhenthecircuitcanbecalibratedwiththeschool.Widelyusedinelectronicclocksinpublicplaces,businessesandhouseholds.Becauseofitsaccuratetimereceivedwidespreadwelcome.ThedesignofelectronicclockcircuitCC4060,74HC74,74HC4518,74HC4511,etc.toachieve.Keyword:electronicclock;Digitaltube;CC4060;74HC74;74HC4518;74HC4511第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页目录中文摘要Abstract目录第1章绪论................................................................................................................5第2章总体设计方案................................................................................................52.1设计目的.............................................................................................................52.2设计内容.........................................................................................................52.3基本工作原理与框图.....................................................................................6第3章单元模块设计................................................................................................73.1CC4060和74HC74组成的脉冲产生电路及分频电路................................73.2秒计数电路原理图.........................................................................................83.3分计数电路原理图...........................................................
