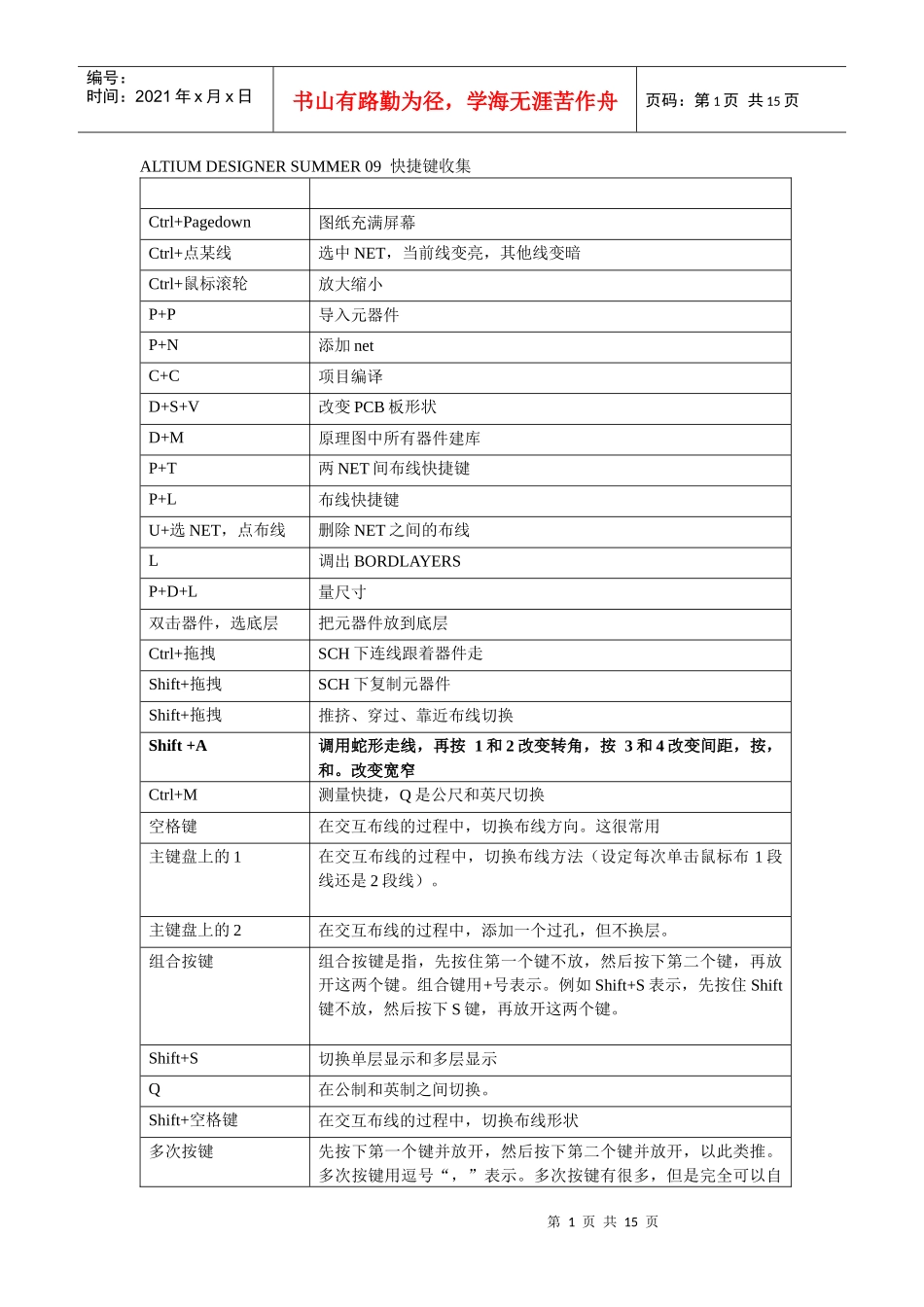

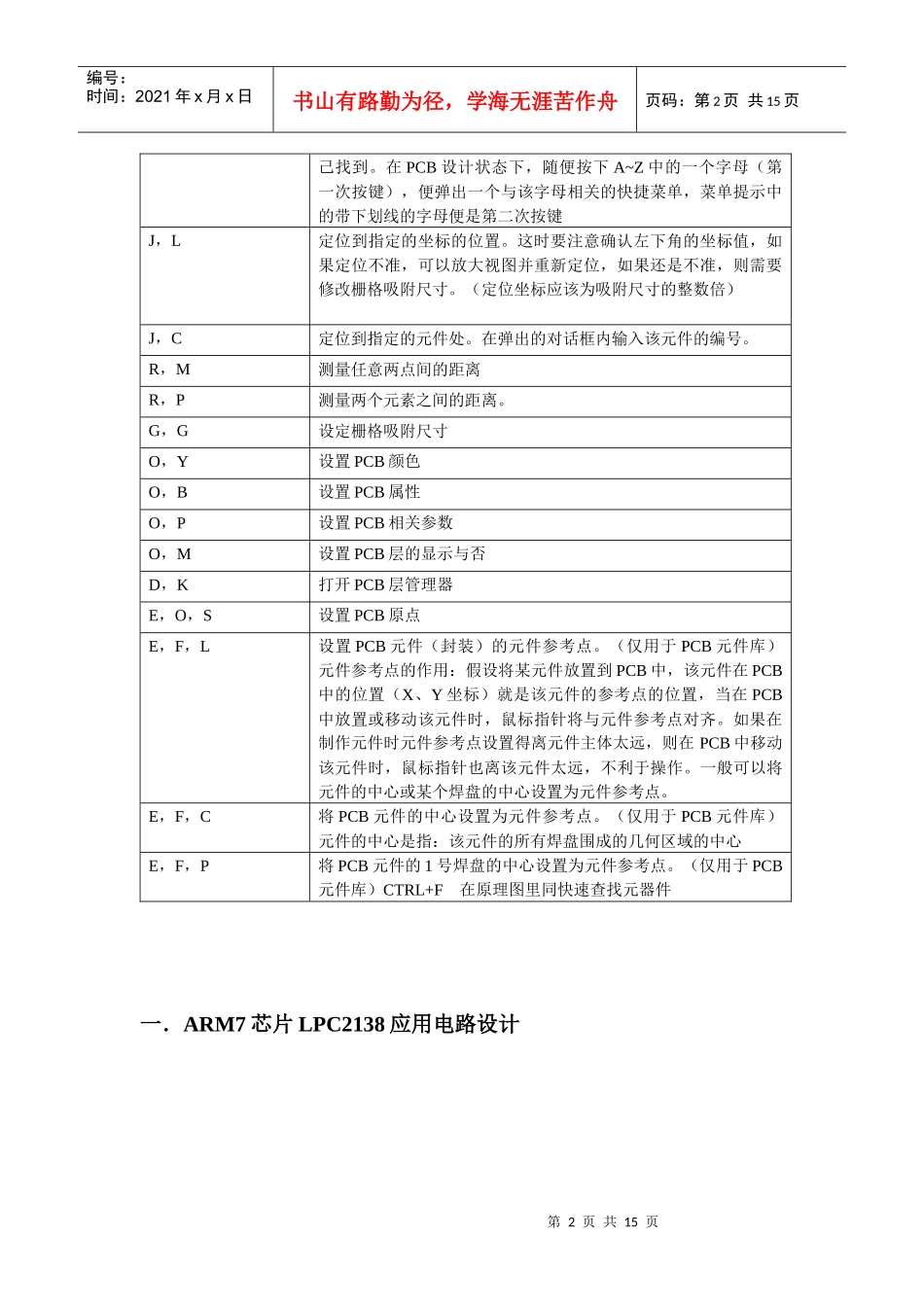

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页ALTIUMDESIGNERSUMMER09快捷键收集Ctrl+Pagedown图纸充满屏幕Ctrl+点某线选中NET，当前线变亮，其他线变暗Ctrl+鼠标滚轮放大缩小P+P导入元器件P+N添加netC+C项目编译D+S+V改变PCB板形状D+M原理图中所有器件建库P+T两NET间布线快捷键P+L布线快捷键U+选NET，点布线删除NET之间的布线L调出BORDLAYERSP+D+L量尺寸双击器件，选底层把元器件放到底层Ctrl+拖拽SCH下连线跟着器件走Shift+拖拽SCH下复制元器件Shift+拖拽推挤、穿过、靠近布线切换Shift+A调用蛇形走线，再按1和2改变转角，按3和4改变间距，按，和。改变宽窄Ctrl+M测量快捷，Q是公尺和英尺切换空格键在交互布线的过程中，切换布线方向。这很常用主键盘上的1在交互布线的过程中，切换布线方法（设定每次单击鼠标布1段线还是2段线）。主键盘上的2在交互布线的过程中，添加一个过孔，但不换层。组合按键组合按键是指，先按住第一个键不放，然后按下第二个键，再放开这两个键。组合键用+号表示。例如Shift+S表示，先按住Shift键不放，然后按下S键，再放开这两个键。Shift+S切换单层显示和多层显示Q在公制和英制之间切换。Shift+空格键在交互布线的过程中，切换布线形状多次按键先按下第一个键并放开，然后按下第二个键并放开，以此类推。多次按键用逗号“，”表示。多次按键有很多，但是完全可以自第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页己找到。在PCB设计状态下，随便按下A~Z中的一个字母（第一次按键），便弹出一个与该字母相关的快捷菜单，菜单提示中的带下划线的字母便是第二次按键J，L定位到指定的坐标的位置。这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。（定位坐标应该为吸附尺寸的整数倍）J，C定位到指定的元件处。在弹出的对话框内输入该元件的编号。R，M测量任意两点间的距离R，P测量两个元素之间的距离。G，G设定栅格吸附尺寸O，Y设置PCB颜色O，B设置PCB属性O，P设置PCB相关参数O，M设置PCB层的显示与否D，K打开PCB层管理器E，O，S设置PCB原点E，F，L设置PCB元件（封装）的元件参考点。（仅用于PCB元件库）元件参考点的作用：假设将某元件放置到PCB中，该元件在PCB中的位置（X、Y坐标）就是该元件的参考点的位置，当在PCB中放置或移动该元件时，鼠标指针将与元件参考点对齐。如果在制作元件时元件参考点设置得离元件主体太远，则在PCB中移动该元件时，鼠标指针也离该元件太远，不利于操作。一般可以将元件的中心或某个焊盘的中心设置为元件参考点。E，F，C将PCB元件的中心设置为元件参考点。（仅用于PCB元件库）元件的中心是指：该元件的所有焊盘围成的几何区域的中心E，F，P将PCB元件的1号焊盘的中心设置为元件参考点。（仅用于PCB元件库）CTRL+F在原理图里同快速查找元器件一．ARM7芯片LPC2138应用电路设计第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页二．基于STC12C5410AD波形发生器设计第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页三．点阵电路应用设计四．MP3音乐播放器设计第6页共15页第5页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共15页五．智能超声波壁障小车设计第7页共15页第6页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共15页六．转速测量仪设计第8页共15页第7页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共15页七．基于自由摆的平板控制系统第9页共15页第8页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共15页第10页共15页第9页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共15页八．步进电机控制系统第11页共15...
