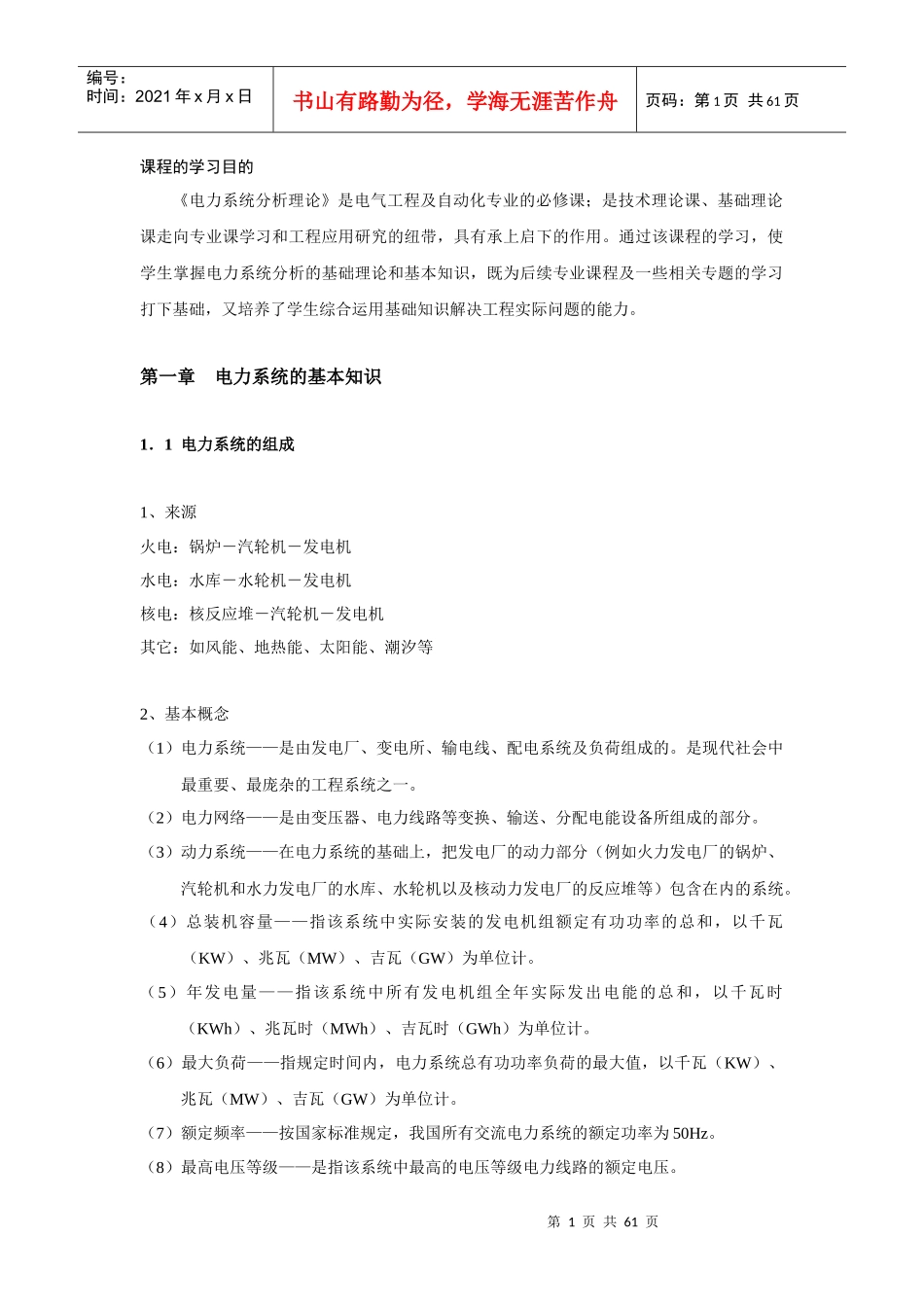

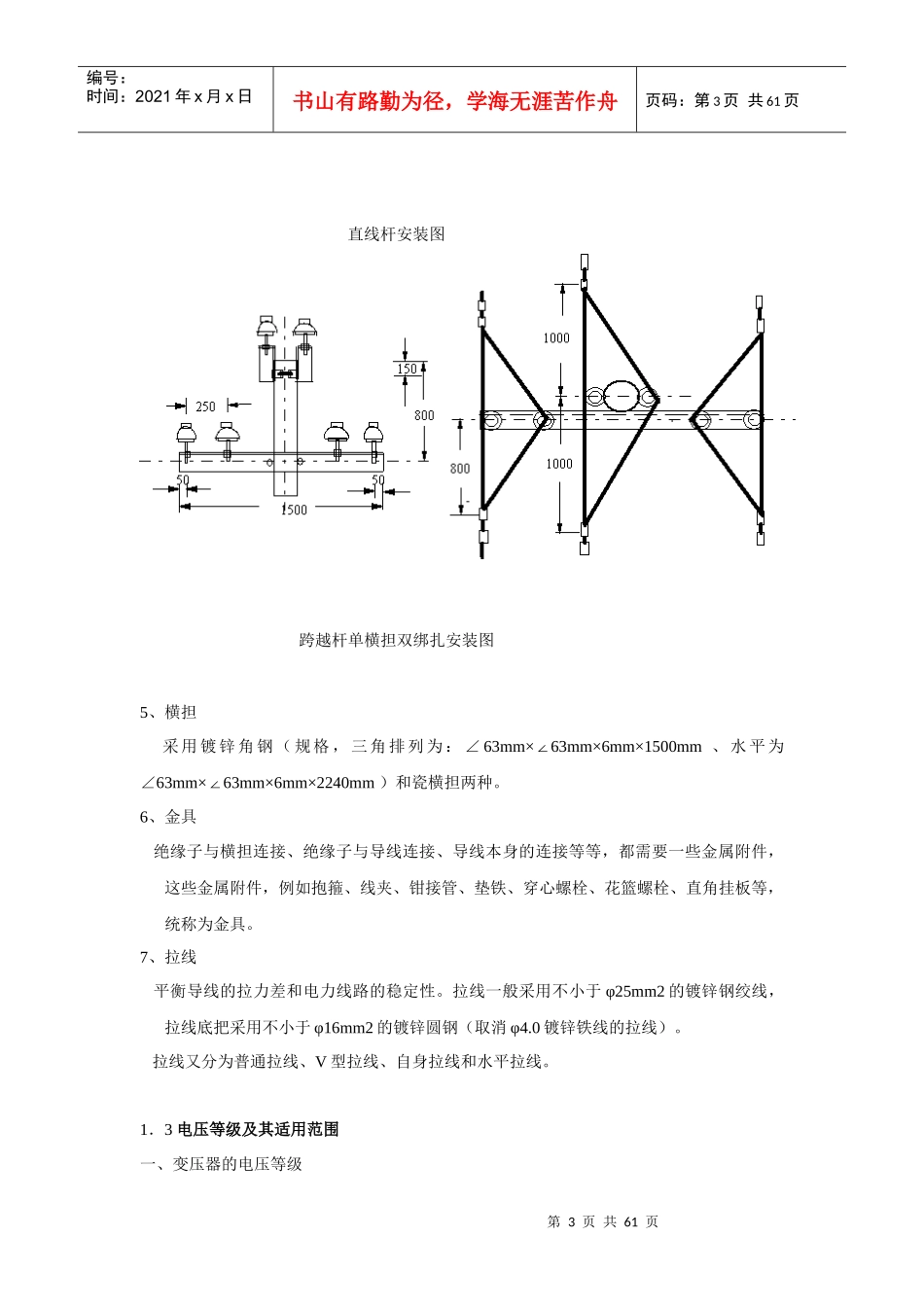

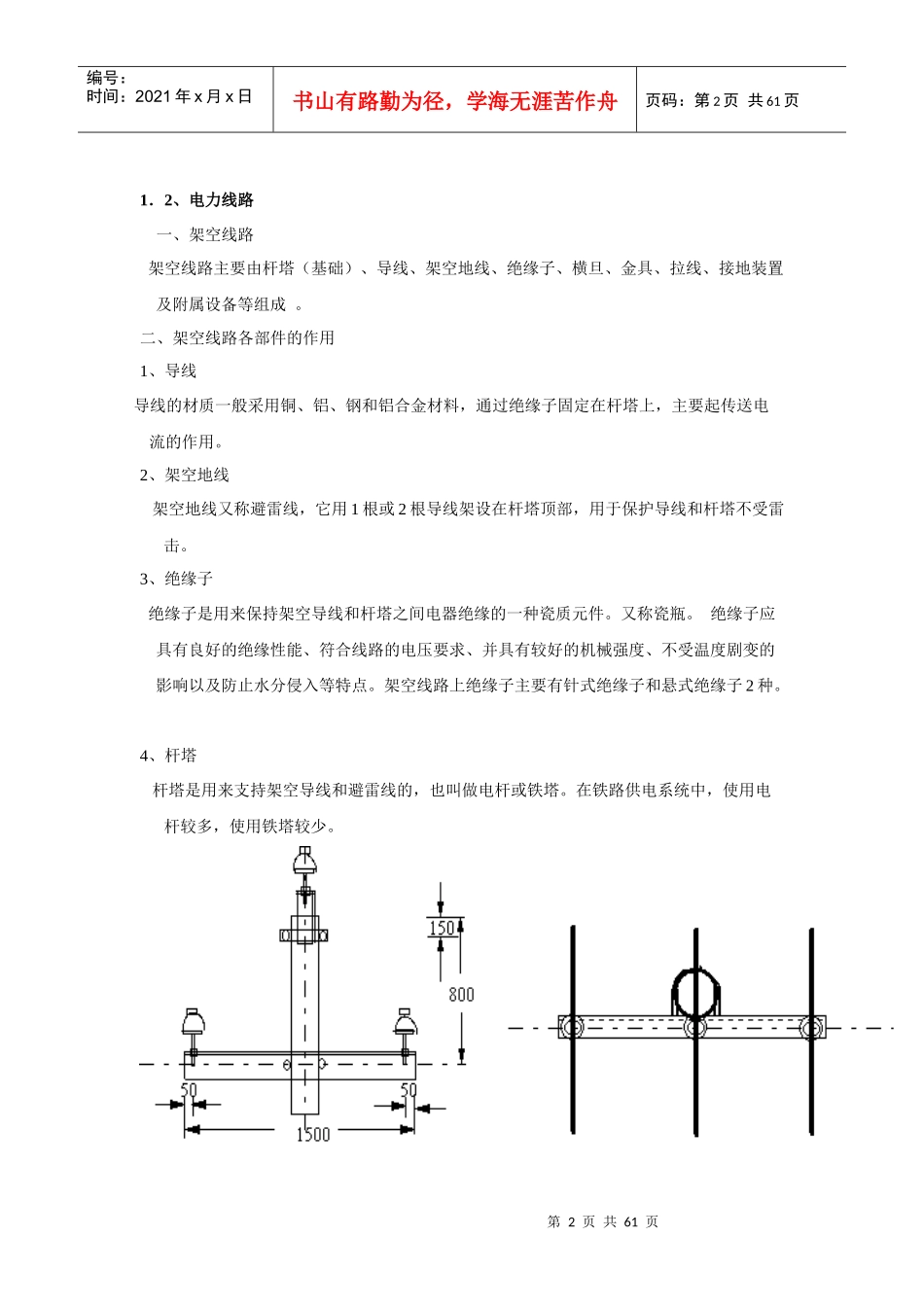

第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共61页课程的学习目的《电力系统分析理论》是电气工程及自动化专业的必修课；是技术理论课、基础理论课走向专业课学习和工程应用研究的纽带，具有承上启下的作用。通过该课程的学习，使学生掌握电力系统分析的基础理论和基本知识，既为后续专业课程及一些相关专题的学习打下基础，又培养了学生综合运用基础知识解决工程实际问题的能力。第一章电力系统的基本知识1．1电力系统的组成1、来源火电：锅炉－汽轮机－发电机水电：水库－水轮机－发电机核电：核反应堆－汽轮机－发电机其它：如风能、地热能、太阳能、潮汐等2、基本概念（1）电力系统——是由发电厂、变电所、输电线、配电系统及负荷组成的。是现代社会中最重要、最庞杂的工程系统之一。（2）电力网络——是由变压器、电力线路等变换、输送、分配电能设备所组成的部分。（3）动力系统——在电力系统的基础上，把发电厂的动力部分（例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等）包含在内的系统。（4）总装机容量——指该系统中实际安装的发电机组额定有功功率的总和，以千瓦（KW）、兆瓦（MW）、吉瓦（GW）为单位计。（5）年发电量——指该系统中所有发电机组全年实际发出电能的总和，以千瓦时（KWh）、兆瓦时（MWh）、吉瓦时（GWh）为单位计。（6）最大负荷——指规定时间内，电力系统总有功功率负荷的最大值，以千瓦（KW）、兆瓦（MW）、吉瓦（GW）为单位计。（7）额定频率——按国家标准规定，我国所有交流电力系统的额定功率为50Hz。（8）最高电压等级——是指该系统中最高的电压等级电力线路的额定电压。第2页共61页第1页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共61页1．2、电力线路一、架空线路架空线路主要由杆塔（基础）、导线、架空地线、绝缘子、横旦、金具、拉线、接地装置及附属设备等组成。二、架空线路各部件的作用1、导线导线的材质一般采用铜、铝、钢和铝合金材料，通过绝缘子固定在杆塔上，主要起传送电流的作用。2、架空地线架空地线又称避雷线，它用1根或2根导线架设在杆塔顶部，用于保护导线和杆塔不受雷击。3、绝缘子绝缘子是用来保持架空导线和杆塔之间电器绝缘的一种瓷质元件。又称瓷瓶。绝缘子应具有良好的绝缘性能、符合线路的电压要求、并具有较好的机械强度、不受温度剧变的影响以及防止水分侵入等特点。架空线路上绝缘子主要有针式绝缘子和悬式绝缘子2种。4、杆塔杆塔是用来支持架空导线和避雷线的，也叫做电杆或铁塔。在铁路供电系统中，使用电杆较多，使用铁塔较少。第3页共61页第2页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共61页直线杆安装图跨越杆单横担双绑扎安装图5、横担采用镀锌角钢（规格，三角排列为：∠63mm×63mm×6mm×1500mm∠、水平为∠63mm×63mm×6mm×2240mm∠）和瓷横担两种。6、金具绝缘子与横担连接、绝缘子与导线连接、导线本身的连接等等，都需要一些金属附件，这些金属附件，例如抱箍、线夹、钳接管、垫铁、穿心螺栓、花篮螺栓、直角挂板等，统称为金具。7、拉线平衡导线的拉力差和电力线路的稳定性。拉线一般采用不小于φ25mm2的镀锌钢绞线，拉线底把采用不小于φ16mm2的镀锌圆钢（取消φ4.0镀锌铁线的拉线）。拉线又分为普通拉线、V型拉线、自身拉线和水平拉线。1．3电压等级及其适用范围一、变压器的电压等级第4页共61页第3页共61页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共61页1、一次侧（高压侧）接线路末端，相当于用电设备，一次侧额定电压等于用电设备的额定电压；2、二次侧（低压侧）向负荷供电，相当于发电机，应比线路的额定电压高5%，加上变压器内耗5%，所以二次侧额定电压等于用电设备的额定电压110%。二、电压等级及其适用范围1.取用电设备的额定电压为线路额定电压，使所有设备能在接近它们的额定电压下运行；2.取线路始端电压为额定电压的105%；3.取发电机的额定电压为线路额定电压的105%；4.变压器分升压变和降压变考虑一次...
