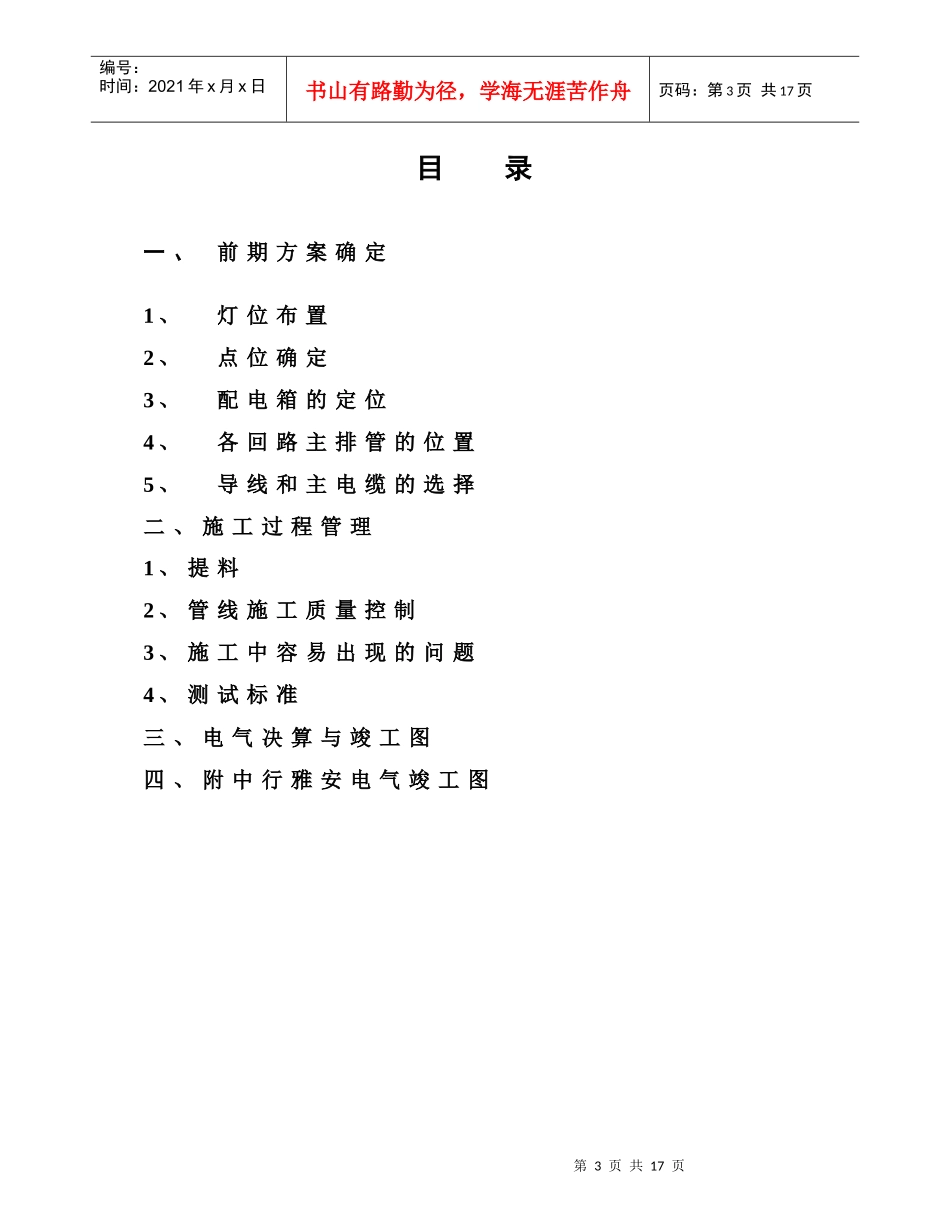

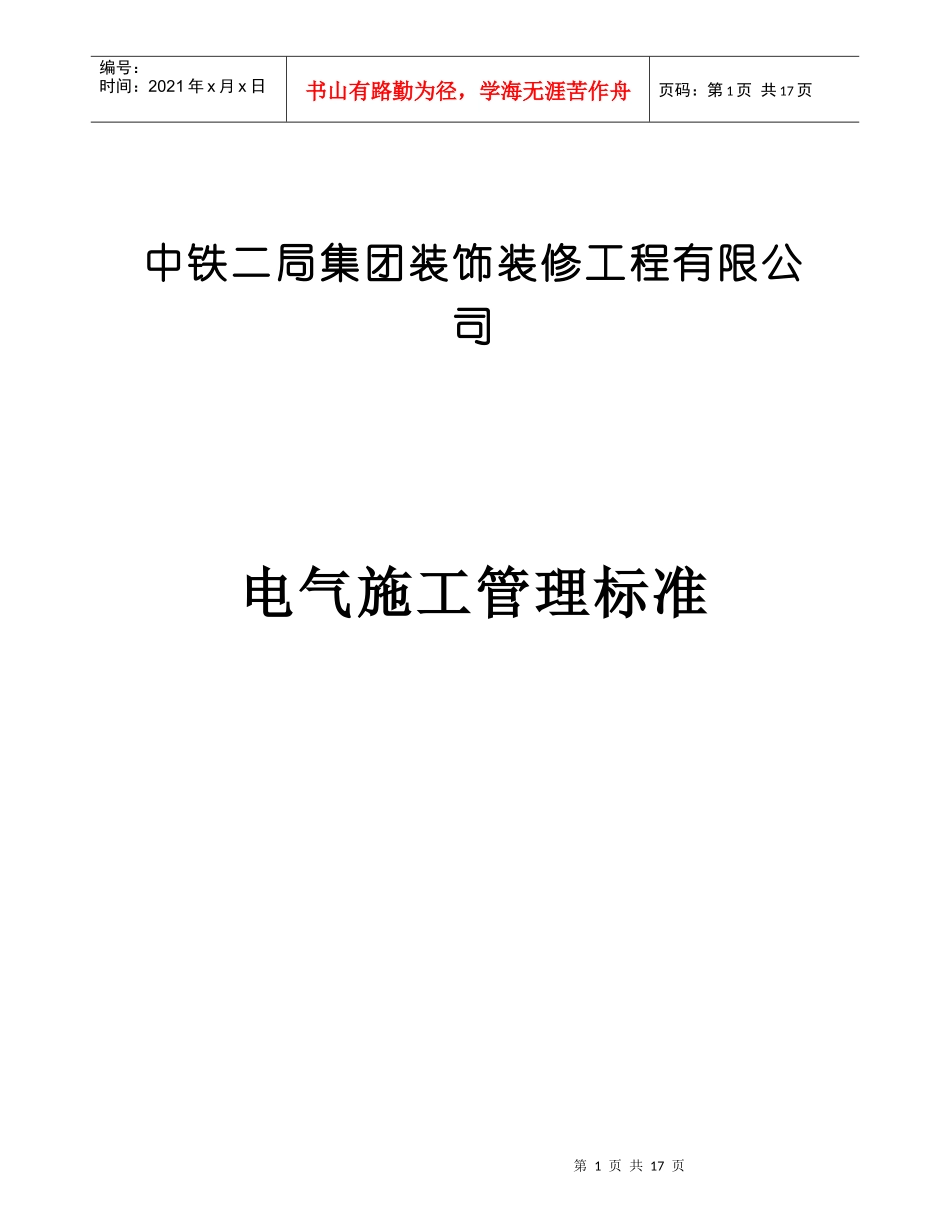

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页中铁二局集团装饰装修工程有限公司电气施工管理标准第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页中铁二局装修公司七公司工程部2008年2月第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页目录一、前期方案确定1、灯位布置2、点位确定3、配电箱的定位4、各回路主排管的位置5、导线和主电缆的选择二、施工过程管理1、提料2、管线施工质量控制3、施工中容易出现的问题4、测试标准三、电气决算与竣工图四、附中行雅安电气竣工图第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页一、前期方案确定1、灯位布置。首先仔细研究装饰图，熟悉各装饰面，确定该工程的装修风格。我公司做的比较多的是银行类和宾馆类。（1）银行的灯光照明为均匀的办公照明。大厅和理财区多采用暖色光源，员工办公区采用冷色光源。银行对照度要求较高，根据我们的长期经验，一般天棚灯具布置按照筒灯间距1200mm灯盘间距1800mm的布置，其房间照度均能达到要求。其中应该注意的几点是：①灯具应布置在房间的中，并对称；②灯盘的布置应让灯管与房间入口平行；③大厅灯盘应尽量调整到正对柜台上方；④所有灯带（T4灯架）都应错头安装100mm。(2)宾馆的风格要求灯光照明为非均匀照明,突出重点,增强光影效果.。要求我们在原设计天棚灯第5页共17页第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页位图基础进行调整,对天棚灯位进行放线讨论,将照明的光影效果和灯位的装饰效果结合起来,最后确定灯位,并在图纸上标明尺寸。应注意的几点是：①形象墙都应增加射灯烘托效果；②壁龛内应安装射灯；③在电视墙，电视的上方不要安装射灯，否则电视屏幕因反光而看不清楚；④地毯房间多用射灯，因地毯的反光率低，打射灯能增强地毯色彩花纹效果；⑤在办公桌、沙发等坐人的位置，灯具不要布置在人头部的位置，应布置靠前，便于人阅读和办公。也避免灯光直接照在人头部，让人感到不适。⑥订做灯具（吊灯），应在现场放样，感受尺寸和高度，根据天棚造型和灯具样式确定灯具第6页共17页第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页大小和高度。2、点位确认.本着满足客户的需求,在进场前期根据现场情况和客户需求,布置各强弱电点位,交甲方确认.其中甲方未考虑到的地方,作为我们乙方应站在客户使用者的位置,自己去感受,把点位布置足够并且位置布置合理.①有弱电的地方就应配置强电，须第一时间与弱电施工单位碰头，索要弱电点位图，在有弱电的地方布置市电和UPS电源；②大厅应根据家具布置，重点在接待台位置须布置地插座，形象墙尽量不要布置插座，影响装饰效果；③柜台内点位最多，市电、UPS、网络、电话、110报警、排号机、监控，须前期就和各配合单位协调确定各自的点位和位置，避免施工过程中遗漏；第7页共17页第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共17页④理财室重点在理财桌的定位，在靠墙的位置布置强弱电点位。另外还应考虑饮水机、电视、碎纸机、手提电脑的点位；⑤插座在墙上的定位，应结合装饰立面图，布置在合理位置，比如：有墙裙的，应尽量放置在墙裙中，避开线条的位置；中行的墙砖竖向有V型缝，也要避开。这都要在前期根据现场尺寸，认真排版。3、配电箱的定位。配电箱应设置在隐蔽位置，并且尽量在整个平面布局的靠中，以便到各个位置的距离最近，节省布管。配电箱不能设置在大厅和其他客户直接面对的地方。4、各回路主排管的位置。以最节约管线的走向,确定回路主线管位置和走向.同时考虑便于检修,通常设置在走道上.。为节约管线，能共管的共管，通常可以两个主回路共用一根线管。第8页共17页第7页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共17页5、导线和主电缆的选择。（1）导线的选择，若甲方无特别要求，照明回路...
