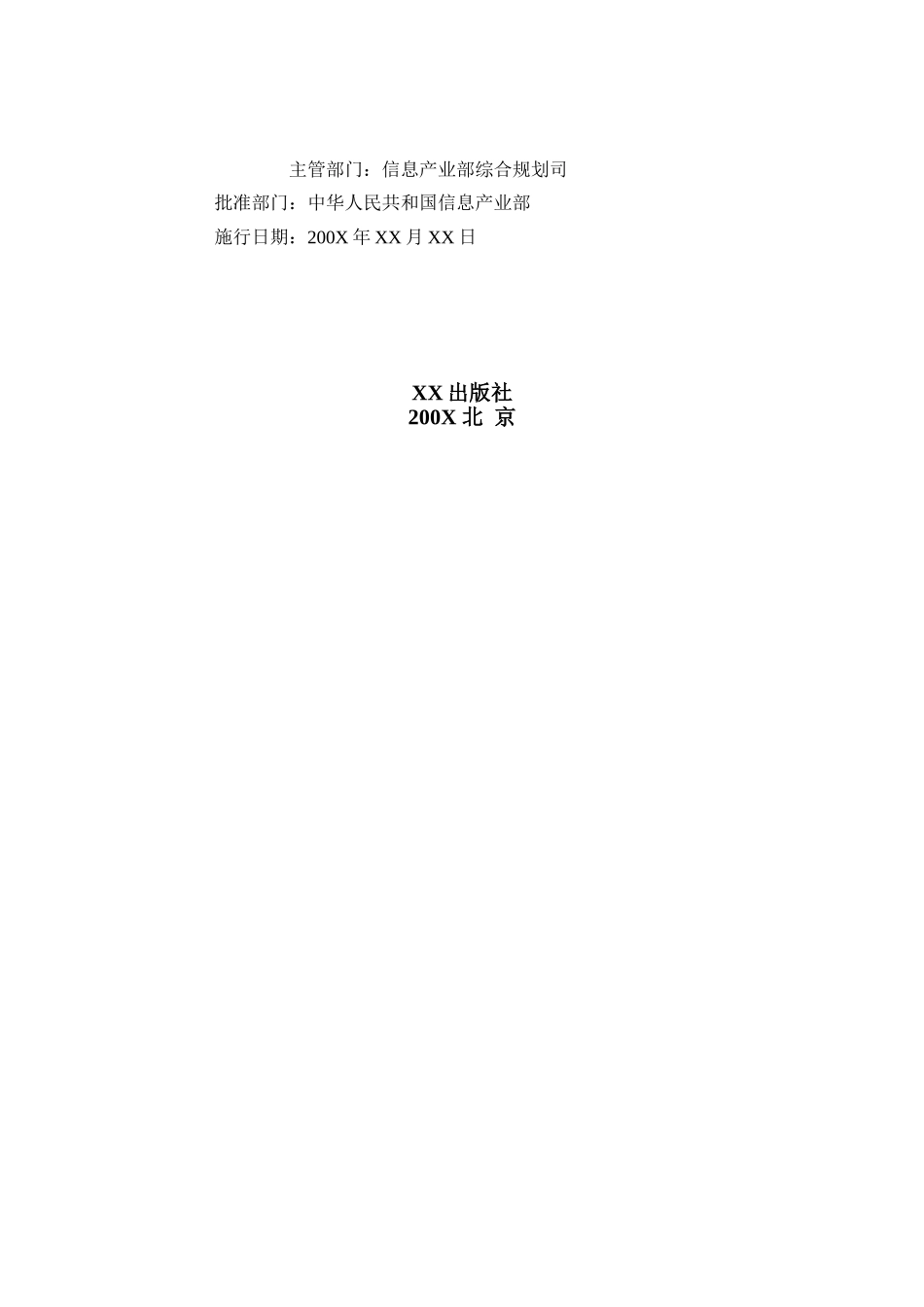

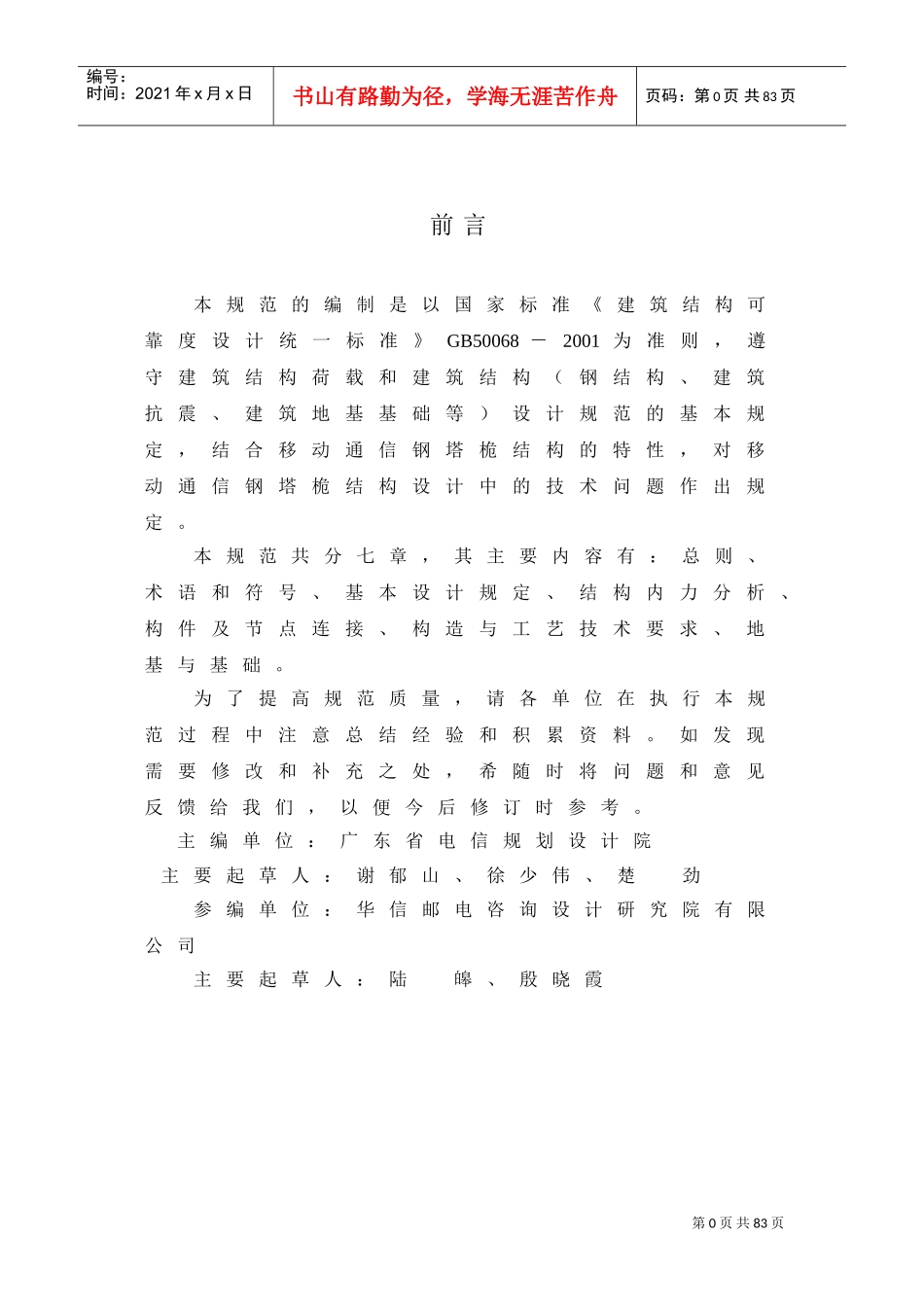

中华人民共和国通信行业标准电信设备安装抗震设计规范YDXXXX-XX移动通信钢塔桅结构设计规范CodeforDesignofMobileCommunicationSteelTowersandmasts（征求意见稿）中华人民共和国通信行业标准移动通信钢塔桅结构设计规范CodeforDesignofMobileCommunicationSteelTowersandmastsYDXXXX-XX中华人民共和国通信行业标准YDYDXXXX—XX200X-XX-XX发布200X-XX-XX实施中华人民共和国信息产业部发布主管部门：信息产业部综合规划司批准部门：中华人民共和国信息产业部施行日期：200X年XX月XX日XX出版社200X北京第0页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共83页前言本规范的编制是以国家标准《建筑结构可靠度设计统一标准》GB50068－2001为准则，遵守建筑结构荷载和建筑结构（钢结构、建筑抗震、建筑地基基础等）设计规范的基本规定，结合移动通信钢塔桅结构的特性，对移动通信钢塔桅结构设计中的技术问题作出规定。本规范共分七章，其主要内容有：总则、术语和符号、基本设计规定、结构内力分析、构件及节点连接、构造与工艺技术要求、地基与基础。为了提高规范质量，请各单位在执行本规范过程中注意总结经验和积累资料。如发现需要修改和补充之处，希随时将问题和意见反馈给我们，以便今后修订时参考。主编单位：广东省电信规划设计院主要起草人：谢郁山、徐少伟、楚劲参编单位：华信邮电咨询设计研究院有限公司主要起草人：陆皞、殷晓霞第1页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共83页目次1．总则2．术语和符号3．基本设计规定3.1设计原则3.2荷载与地震作用3.3材料选用4．结构分析4.1一般规定4.2自立式钢塔架4.3单管塔4.4拉线塔5．构件及节点连接5.1一般规定5.2构件设计5.3连接设计5.4法兰连接计算5.5塔脚板连接计算6．构造与工艺技术要求6.1一般规定6.2节点连接6.3制作与安装6.4工艺技术要求7．地基与基础7.1一般规定7.2地基计算7.3基础设计7.4基础的抗拔稳定附录A法兰盘内力计算附录B基础和锚板基础抗拔稳定计算附录C本规定用词说明第2页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共83页1总则1.0.1为在移动通信铁塔工程设计与施工中贯彻执行国家的技术经济政策，做到安全适用、技术先进、经济合理、施工方便，特制定本规范。1.0.2本规范适用于悬挂移动通信天线为主的钢塔桅（自立式和拉线式）的设计，其它通信钢塔桅设计可参照使用。1.0.3本规范的编制是以国家标准《建筑结构可靠度设计统一标准》GB50068为准则，执行和引用以下技术规范。《建筑结构荷载规范》（GB50009）《钢结构设计规范》(GB50017)《建筑抗震设计规范》（GB50011）钢塔桅的基础设计，尚应执行土建设计的其它技术规范和强制性标准。1.0.4在移动通信钢塔桅结构设计文件中，应注明结构的设计使用年限、钢材牌号、连接材料的型号（或钢号）和对钢材所要求的力学性能、化学成分及其他的附加保证项目。此外，还应注明所要求的焊缝形式、焊缝质量等级、端部刨平顶紧部位及对施工的要求。1.0.5在已有建筑物上加建移动通信钢塔桅时，应经技术鉴定或设计许可，确保建筑物的安全。1.0.6未经技术鉴定或设计许可，不得改变钢塔桅结构的用途和使用环境。第3页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共83页1.0.7钢塔桅结构设计采用新理论、新材料或新结构形式，当缺乏实践经验时，应经过试验验证。1.0.8在进行移动通信钢塔桅结构设计时，凡本标准未作出规定的，尚应符合现行国家标准和相关行业标准的有关规定。第4页共83页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共83页2术语和符号2.1术语2.1.1塔桅高度（Heightoftower）塔桅塔脚基础顶面至塔顶避雷针安装处的垂直距离2.1.2塔桅根开(Towerspacing)三、四边形塔架相邻塔柱中心线之间的距离2.1.3长细比(Slendernessratio)构件计算长度与构件截面回转半径的比值2.1.4主材(Majormember)铁塔的塔柱，主要受力构件，相当于空间桁架的弦杆2.1.5腹杆(Webmember)连接铁塔各主材的支撑构件，包括水平横杆和斜杆2.1.6...
