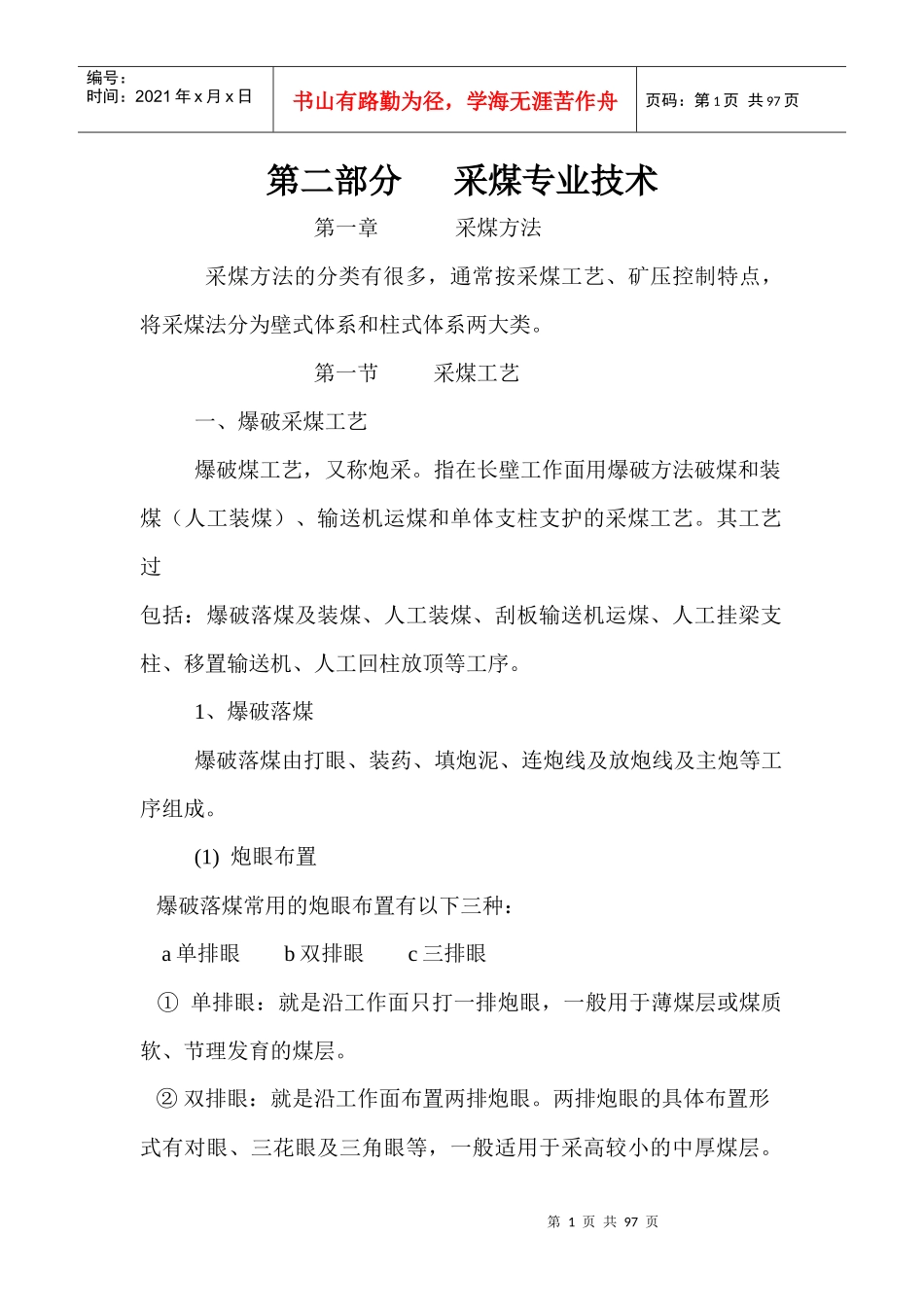

第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共97页第二部分采煤专业技术第一章采煤方法采煤方法的分类有很多，通常按采煤工艺、矿压控制特点，将采煤法分为壁式体系和柱式体系两大类。第一节采煤工艺一、爆破采煤工艺爆破煤工艺，又称炮采。指在长壁工作面用爆破方法破煤和装煤（人工装煤）、输送机运煤和单体支柱支护的采煤工艺。其工艺过包括：爆破落煤及装煤、人工装煤、刮板输送机运煤、人工挂梁支柱、移置输送机、人工回柱放顶等工序。1、爆破落煤爆破落煤由打眼、装药、填炮泥、连炮线及放炮线及主炮等工序组成。(1)炮眼布置爆破落煤常用的炮眼布置有以下三种：a单排眼b双排眼c三排眼①单排眼：就是沿工作面只打一排炮眼，一般用于薄煤层或煤质软、节理发育的煤层。②双排眼：就是沿工作面布置两排炮眼。两排炮眼的具体布置形式有对眼、三花眼及三角眼等，一般适用于采高较小的中厚煤层。第2页共97页第1页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共97页如果煤质中硬时可采用对眼，比较松时就采用三花眼。③三排眼：也称五花眼．用于采高较大的中厚煤层或煤如煤质坚硬煤层。为了满足爆破装煤及爆破进度的需要，除了对炮眼排数有以上要求，对炮眼的深度和炮眼的角度也有以下的要求。炮眼的深度，取决于工作面一次的推进度、顶板岩性和煤的硬度等，一般为1．0～1．2m，最大可达2．Om。工作面炮眼的深度要保持一致．以免影响炮眼的利用率、爆破效果和煤壁的平直。炮眼的角度应满足的要求是：①炮眼与煤壁的水平夹角～般为50。～80。，煤软时取大值，最大可取90。，煤硬时取小值。为了防止崩倒支架，应使水平方向的最小抵抗线朝向两柱之间。②当煤层较硬、粘顶性强时，上排炮眼要有一定的仰角，在垂直面上面顶板方向仰起5°～lO°。③为了不留底煤，又不崩翻刮板输送机，下排眼要有一定的俯角，在垂直面上向底板方向保持10°～20°。(2)装药、连线与爆破炮眼的装药量要根据顶板岩性、煤层软硬程度、炮眼深度及位置．结合生产经验和相似条件来确定。一般底眼的装药量要多些，约为150～600g。顶眼与腰眼可适当减量，以节省炸药消耗和增加块煤率。第3页共97页第2页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共97页药装好后，要按《煤矿安全规程》要求封堵炮泥。炮采工作面炮眼的连线方式，一般采用串联。爆破时采取先顶眼后底眼、先底眼后顶眼及顶、底眼同时起爆三种顺序。第一种爆破顺序在爆破装煤工作面，应用较多。采煤工作面每次起爆的炮眼数目，应综合考虑顶板稳定性、输送机的启动及运输能力、工作面安金情况而定。条什好时，可同时起爆数十个眼。如果条件差、顶板不稳定，每次只能起爆几个眼，甚至采用留煤垛间隔爆破的办法。同时起爆的炮眼数，既不要超过顶板最大允许暴露面积，又要考虑输送机的最大运输能力，防止发生输送机压机或断链事故。2．装煤与运煤(])爆破装煤炮采工『乍面采用单体液压支柱及铰接顶梁所构成的单体支架支护工作面在单体支架的掩护下，可以把输送机推移到贴近煤壁，利用放炮时的爆破力，将煤炭自动抛人刮板输送机勾，称为爆破装煤，爆破装煤率一般可达31％～37％。(2)人工装煤炮采工作面爆破后装不到输送机上的煤兰要有：煤壁与输送机之间散落的煤，崩落或撒落到输送机采空侧的煤。炮采工作面的这部第4页共97页第3页共97页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共97页分煤要由人工装到刮板输送机上。人工装煤劳动强度大，效率低．是炮采工艺的缺点之一。炮采工作面的运煤由刮板输送机来完成。3、工作面支护我国正规炮采工作面都采用单体液压支柱和铰接顶粱支护。支架的布置形式主要有正悬臂齐架直线柱和正悬臂错梁三角柱两种。后者现在用得较少。4．采空区处理随着采煤工作面不断向前推进．顶板悬露面积会越来越大，为了工怍面的安全及正常生产，需要对采空区进行及时处理。根据顶板特征、煤层厚度及保护地表的特殊要求等条件，有多种处理方法，最常用的是全部垮落法。全部垮落法适用于直接顶易于垮落或中等稳定顶...
