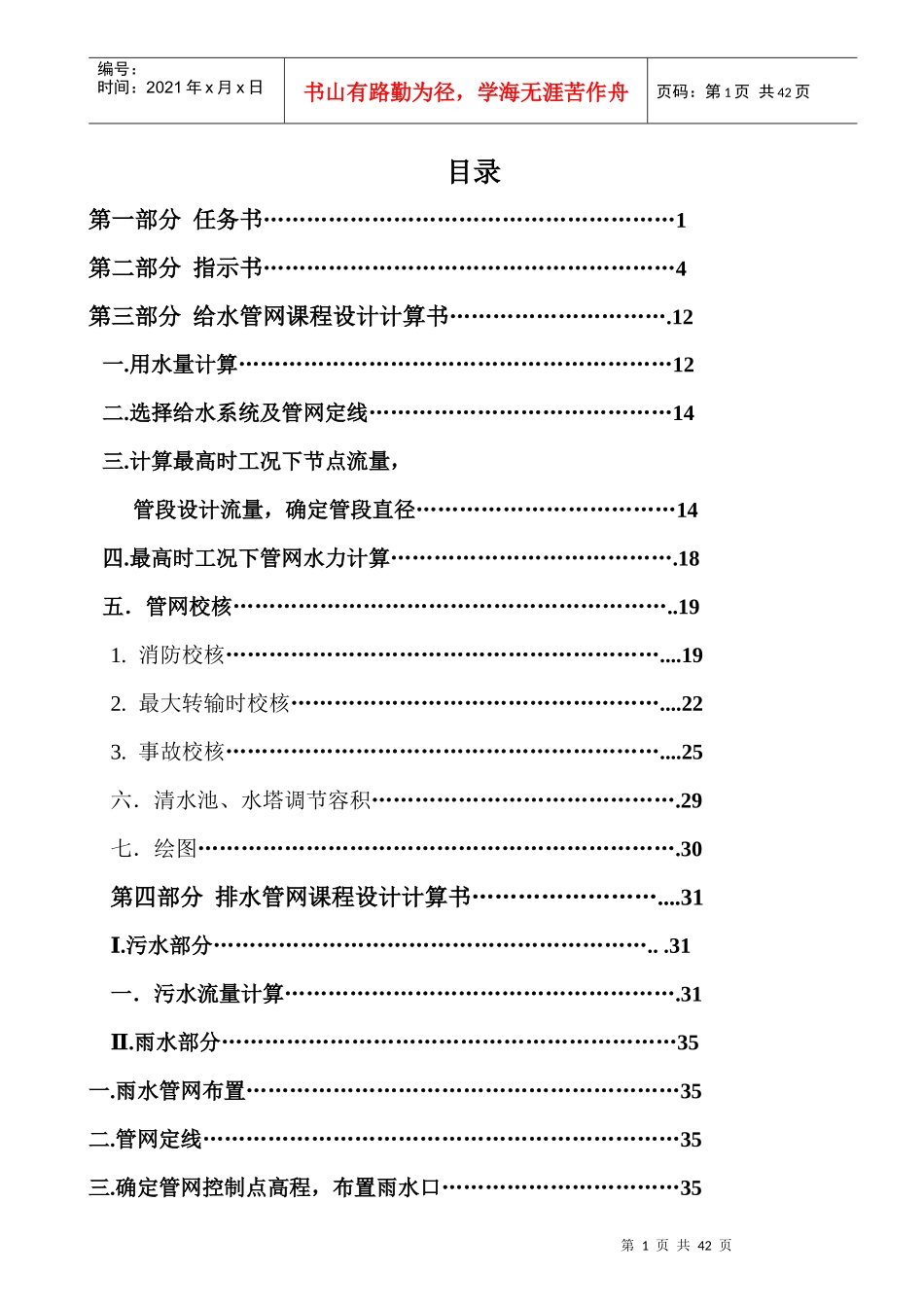

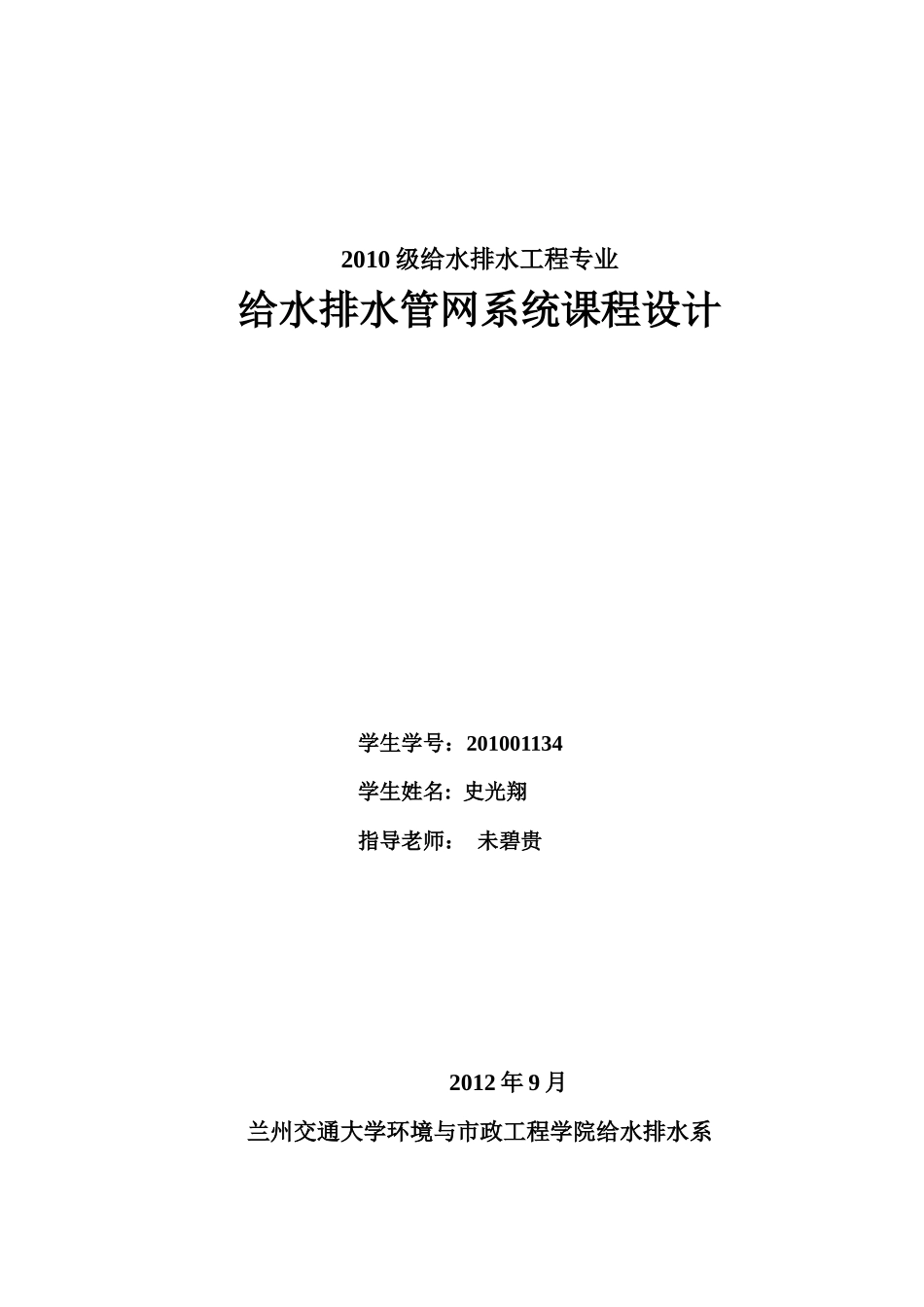

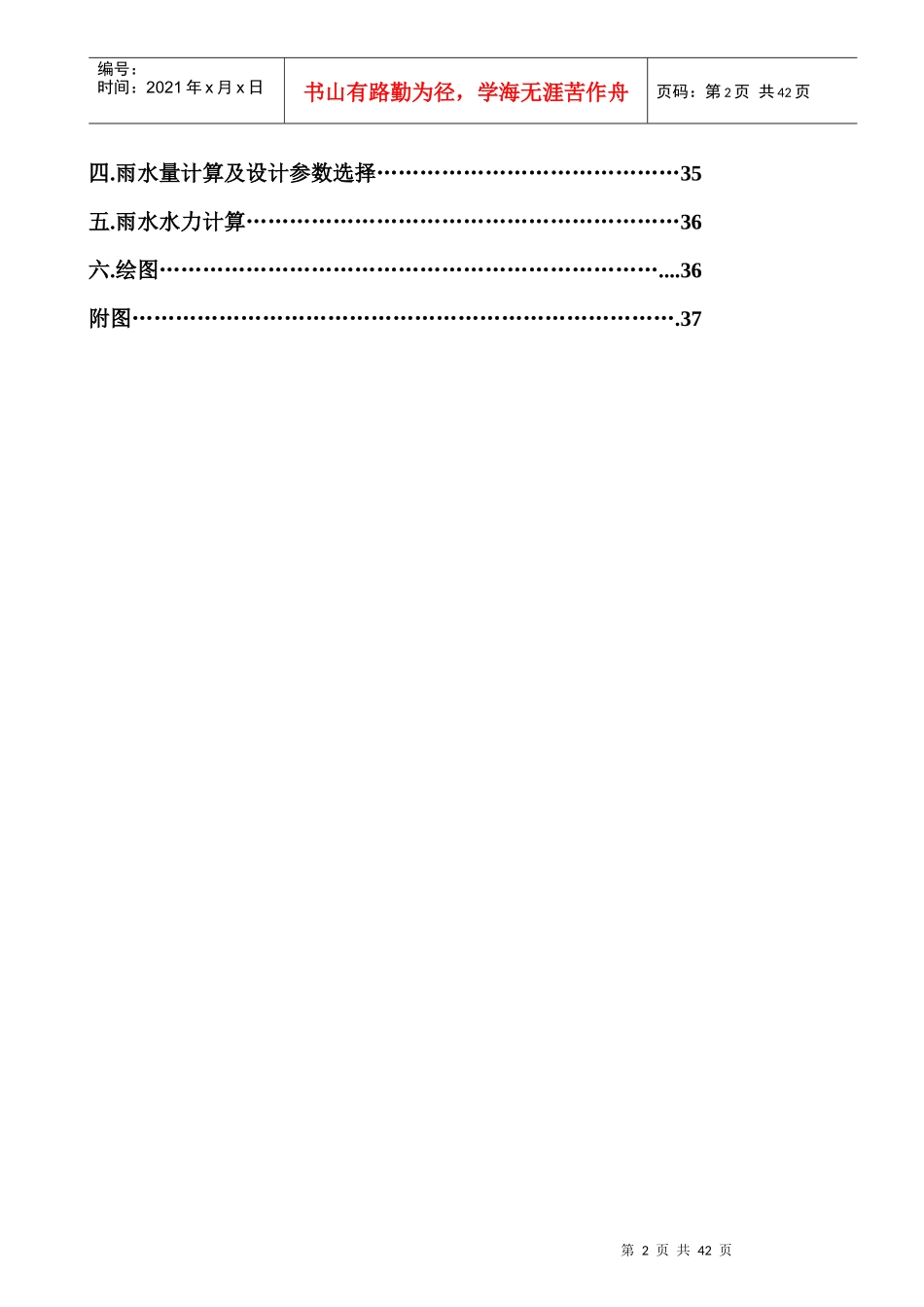

2010级给水排水工程专业给水排水管网系统课程设计学生学号：201001134学生姓名:史光翔指导老师：未碧贵2012年9月兰州交通大学环境与市政工程学院给水排水系第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页目录第一部分任务书…………………………………………………1第二部分指示书…………………………………………………4第三部分给水管网课程设计计算书………………………….12一.用水量计算……………………………………………………12二.选择给水系统及管网定线……………………………………14三.计算最高时工况下节点流量，管段设计流量，确定管段直径………………………………14四.最高时工况下管网水力计算………………………………….18五．管网校核……………………………………………………..191.消防校核……………………………………………………....192.最大转输时校核……………………………………………....223.事故校核……………………………………………………....25六．清水池、水塔调节容积…………………………………….29七．绘图………………………………………………………….30第四部分排水管网课程设计计算书……………………....31.Ⅰ污水部分……………………………………………………...31一．污水流量计算……………………………………………….31.Ⅱ雨水部分………………………………………………………35一.雨水管网布置……………………………………………………35二.管网定线…………………………………………………………35三.确定管网控制点高程，布置雨水口……………………………35第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页四.雨水量计算及设计参数选择……………………………………35五.雨水水力计算……………………………………………………36六.绘图……………………………………………………………....36附图………………………………………………………………….37第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页第一部分任务书一．设计题目某县城区给水排水管网工程设计二．设计任务及内容（一）给水管网工程设计1.确定设计规模2.进行输配水管网定线3.确定水塔或水池调节容积4.进行管网水力计算5.确定二级泵站扬程和设计流量（二）排水管道工程设计1.选择该县城排水体制；2.城市污水和雨水管道系统的定线；3.城市污水管段和管段的流量计算；4.城市污水管段和管段的设计.三．应完成的设计成果1.设计说明计算书一份（50页左右。包括设计说明、水量、水力计算表格及草图）。第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页2.铅笔绘图纸3张①绘制给水排水管网总平面布置图一张②给水管网某一管段的纵断面图一张比例横1:1000纵1:100③排水管道某一干管纵剖面图一张比例横1:1000纵1:100四．设计原始资料1.县城平面图（注意：选择其中一个，学号除以4的余数加1）该县城为我国西北地区一小县城，城内有工厂数家及部分公共建筑。（学号单号取河西，双号取河东地区）居民区居住人口在规划期内近期按2（1+x/100）万人／平方公里设计，远期按3（1+2/100）万人/平方公里考虑（x为自己学号末两位数字）。最高建筑为六层楼，室内有完善的给排水设备，给水普及率为近期85%，远期90%。综合生活用水量时变化系数为Kh为1.5。2.规划期内大用户对水量、水质和水压要求资料见用户对水量、水压要求一览表（表1）。3.浇洒道路面积30万m2。4.绿地面积100万m2。5.其它按规范要求确定。6.该区地表水污染严重，水质不好，故近期不考虑采用地表水作为水源。7.气象资料第5页共42页第4页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页（1）主导风向：夏季东南风，冬季东北风（2）年最高温度39℃，年最低温度-8℃（3）最大冰冻深度1.0m（4）最大积雪深度0.4m（5）土壤性质：（最低处）0.4m-0.8m垦殖土0.8m-3.8m粘沙土3.8m-8m中沙...
