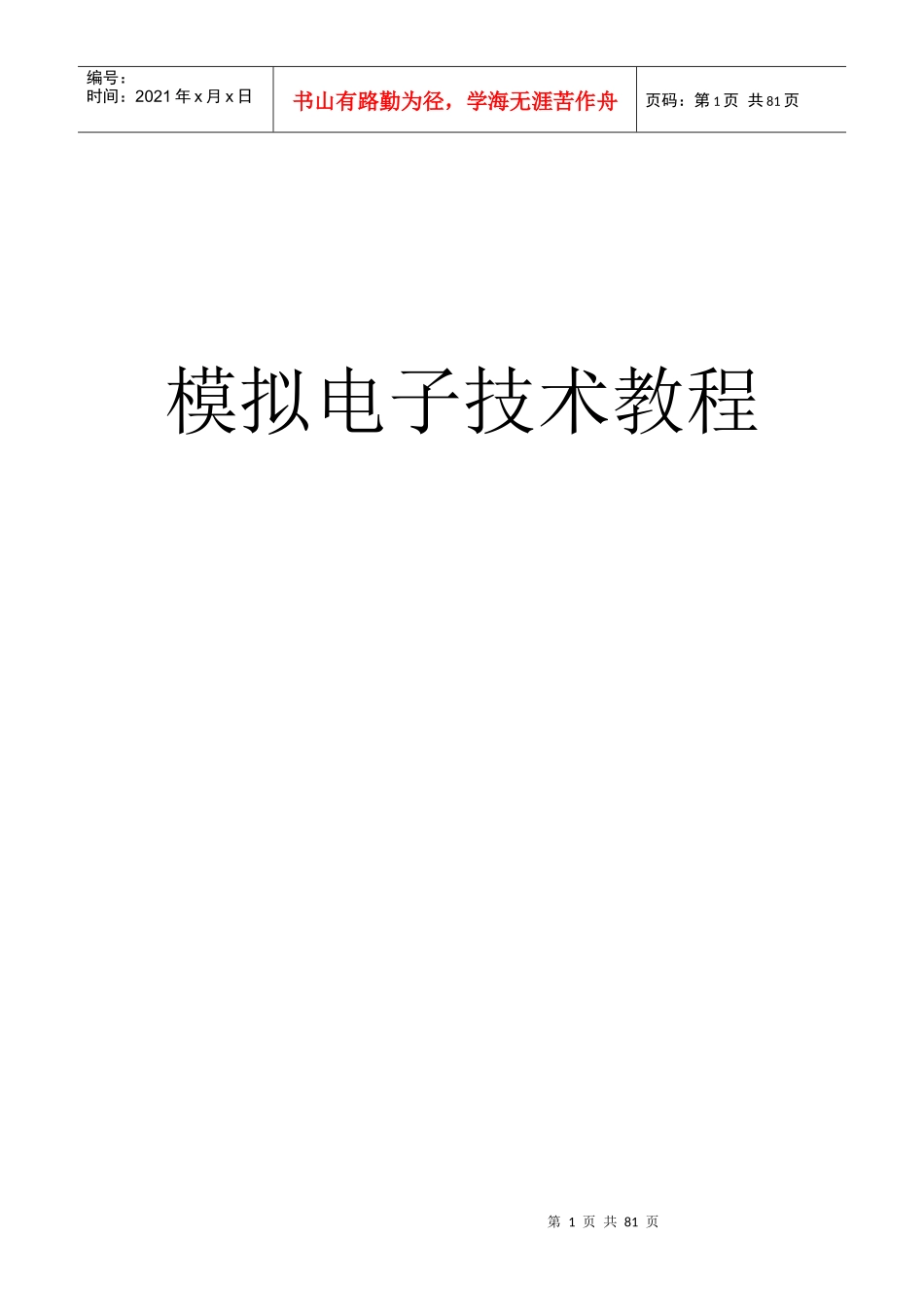

模拟电子技术教程VIP免费

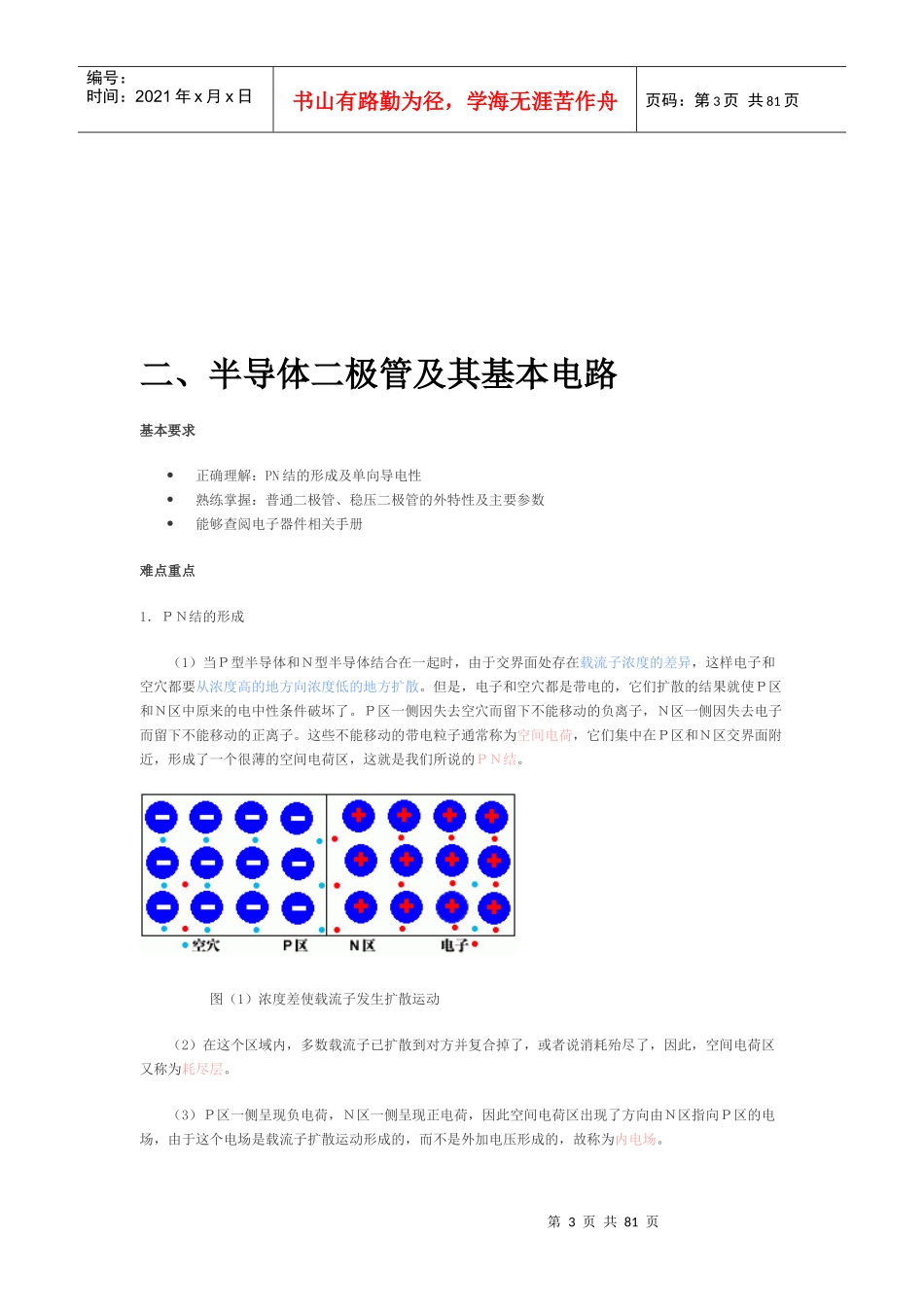

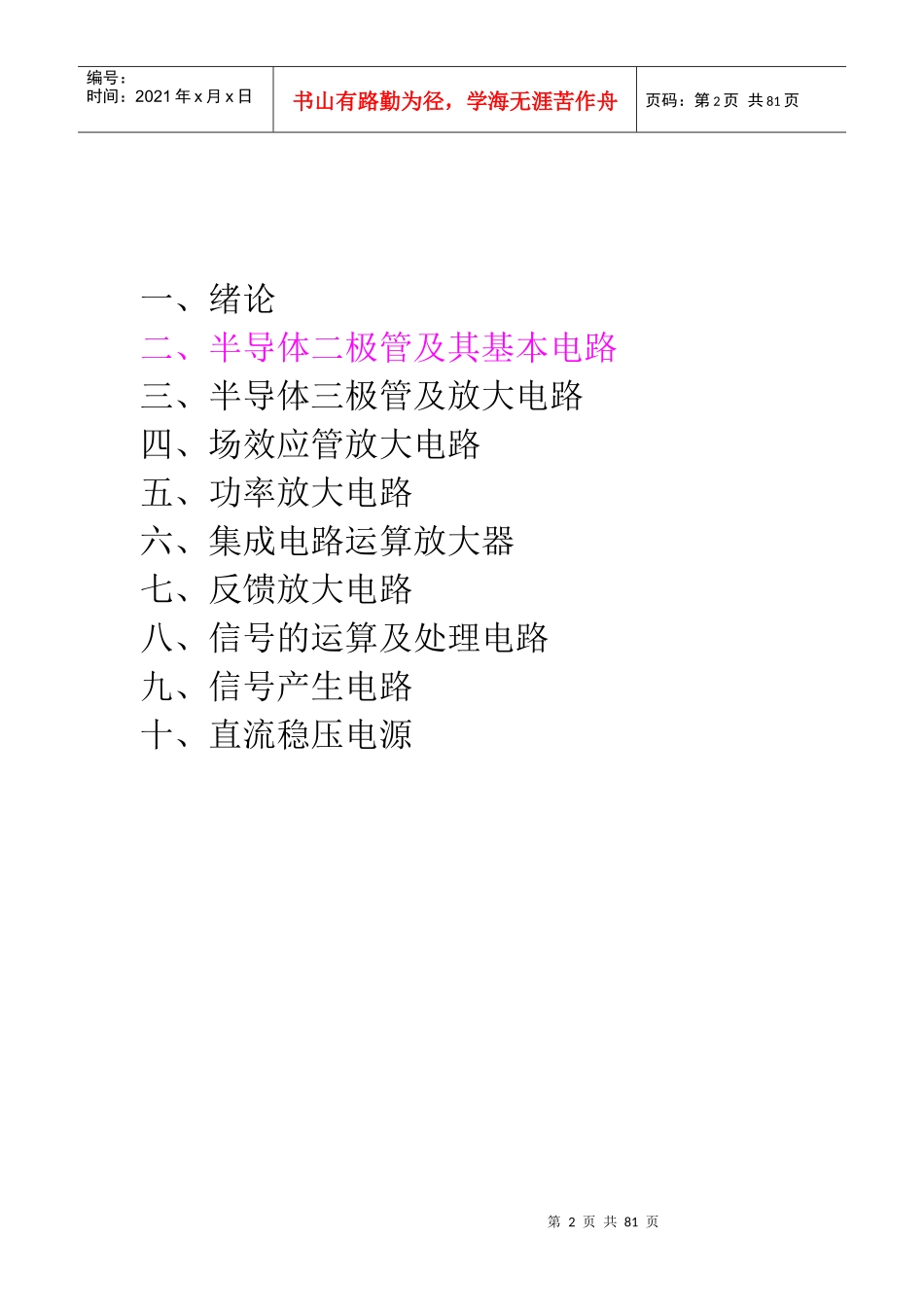

第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共81页模拟电子技术教程第2页共81页第1页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共81页一、绪论二、半导体二极管及其基本电路三、半导体三极管及放大电路四、场效应管放大电路五、功率放大电路六、集成电路运算放大器七、反馈放大电路八、信号的运算及处理电路九、信号产生电路十、直流稳压电源第3页共81页第2页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共81页二、半导体二极管及其基本电路基本要求正确理解：PN结的形成及单向导电性熟练掌握：普通二极管、稳压二极管的外特性及主要参数能够查阅电子器件相关手册难点重点1．ＰＮ结的形成（1）当Ｐ型半导体和Ｎ型半导体结合在一起时，由于交界面处存在载流子浓度的差异，这样电子和空穴都要从浓度高的地方向浓度低的地方扩散。但是，电子和空穴都是带电的，它们扩散的结果就使Ｐ区和Ｎ区中原来的电中性条件破坏了。Ｐ区一侧因失去空穴而留下不能移动的负离子，Ｎ区一侧因失去电子而留下不能移动的正离子。这些不能移动的带电粒子通常称为空间电荷，它们集中在Ｐ区和Ｎ区交界面附近，形成了一个很薄的空间电荷区，这就是我们所说的ＰＮ结。图（1）浓度差使载流子发生扩散运动（2）在这个区域内，多数载流子已扩散到对方并复合掉了，或者说消耗殆尽了，因此，空间电荷区又称为耗尽层。（3）Ｐ区一侧呈现负电荷，Ｎ区一侧呈现正电荷，因此空间电荷区出现了方向由Ｎ区指向Ｐ区的电场，由于这个电场是载流子扩散运动形成的，而不是外加电压形成的，故称为内电场。第4页共81页第3页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共81页图（2）内电场形成（4）内电场是由多子的扩散运动引起的，伴随着它的建立将带来两种影响：一是内电场将阻碍多子的扩散，二是P区和N区的少子一旦靠近PN结，便在内电场的作用下漂移到对方，使空间电荷区变窄。（5）因此，扩散运动使空间电荷区加宽，内电场增强，有利于少子的漂移而不利于多子的扩散；而漂移运动使空间电荷区变窄，内电场减弱，有利于多子的扩散而不利于少子的漂移。当扩散运动和漂移运动达到动态平衡时，交界面形成稳定的空间电荷区，即ＰＮ结处于动态平衡。2．ＰＮ结的单向导电性（1）外加正向电压（正偏）在外电场作用下，多子将向ＰＮ结移动，结果使空间电荷区变窄，内电场被削弱，有利于多子的扩散而不利于少子的漂移，扩散运动起主要作用。结果，Ｐ区的多子空穴将源源不断的流向Ｎ区，而Ｎ区的多子自由电子亦不断流向Ｐ区，这两股载流子的流动就形成了ＰＮ结的正向电流。（2）外加反向电压（反偏）在外电场作用下，多子将背离ＰＮ结移动，结果使空间电荷区变宽，内电场被增强，有利于少子的漂移而不利于多子的扩散，漂移运动起主要作用。漂移运动产生的漂移电流的方向与正向电流相反，称为反向电流。因少子浓度很低，反向电流远小于正向电流。当温度一定时，少子浓度一定，反向电流几乎不随外加电压而变化，故称为反向饱和电流。3.二极管的基本应用电路（1）限幅电路---利用二极管的单向导电性和导通后两端电压基本不变的特点组成。第5页共81页第4页共81页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共81页（2）箝位电路---将输出电压箝位在一定数值上。注：黑色---输入信号，蓝色---输出信号，波形为用ＥＷＢ仿真结果。内容提要：2.1半导体的基本知识1．半导体的导电性能介于导体和绝缘体之间，半导体具有光敏、热敏和掺杂特性。2．本征半导体（1）在0K时，本征半导体中没有载流子，呈绝缘体特性。（2）温度升高→热激发→共价键中价电子进入导带→自由电子+空穴。（3）两种载流子：导带中的自由电子，电荷极性为负；价带中挣脱共价键束缚的价电子所剩下的空穴，电荷极性为正。（4）热激发条件下，只有少数价电子挣脱共价键的束缚，进入导带形成电子空穴对，所以本征半导体导电率很低。3．杂质半导体（1）两种杂质半导体：Ｎ型---掺入微量五价元素；Ｐ型---掺入微量三...
