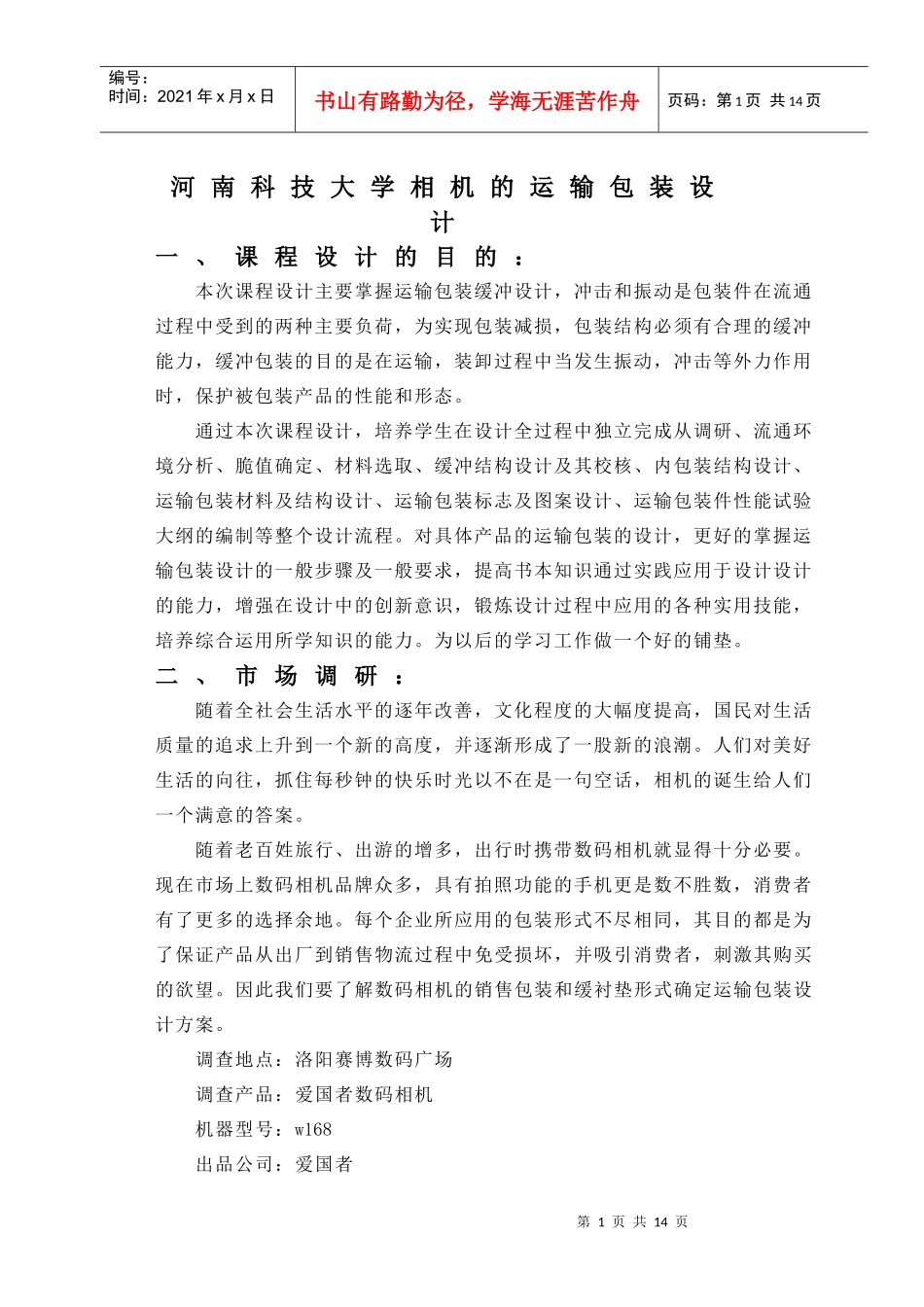

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页河南科技大学相机的运输包装设计一、课程设计的目的：本次课程设计主要掌握运输包装缓冲设计，冲击和振动是包装件在流通过程中受到的两种主要负荷，为实现包装减损，包装结构必须有合理的缓冲能力，缓冲包装的目的是在运输，装卸过程中当发生振动，冲击等外力作用时，保护被包装产品的性能和形态。通过本次课程设计，培养学生在设计全过程中独立完成从调研、流通环境分析、脆值确定、材料选取、缓冲结构设计及其校核、内包装结构设计、运输包装材料及结构设计、运输包装标志及图案设计、运输包装件性能试验大纲的编制等整个设计流程。对具体产品的运输包装的设计，更好的掌握运输包装设计的一般步骤及一般要求，提高书本知识通过实践应用于设计设计的能力，增强在设计中的创新意识，锻炼设计过程中应用的各种实用技能，培养综合运用所学知识的能力。为以后的学习工作做一个好的铺垫。二、市场调研：随着全社会生活水平的逐年改善，文化程度的大幅度提高，国民对生活质量的追求上升到一个新的高度，并逐渐形成了一股新的浪潮。人们对美好生活的向往，抓住每秒钟的快乐时光以不在是一句空话，相机的诞生给人们一个满意的答案。随着老百姓旅行、出游的增多，出行时携带数码相机就显得十分必要。现在市场上数码相机品牌众多，具有拍照功能的手机更是数不胜数，消费者有了更多的选择余地。每个企业所应用的包装形式不尽相同，其目的都是为了保证产品从出厂到销售物流过程中免受损坏，并吸引消费者，刺激其购买的欲望。因此我们要了解数码相机的销售包装和缓衬垫形式确定运输包装设计方案。调查地点：洛阳赛博数码广场调查产品：爱国者数码相机机器型号：w168出品公司：爱国者第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页外形尺寸：约97.5x57x20.1mm(不包括外突部分)防抖性能：机身防抖产品重量：约110克(仅机身)机身颜色：白色整机配件：电池充电器（BC-VM10），可充电电池(NP45),视频线，USB线,相机包，说明书，三包凭证三、产品特性分析及定位：1.产品名称：爱国者超薄时尚数码相机w1682.产品简介：采用1/2.3英寸1400万像素的CCD作为感光器件，可以拍摄4320x3240分辨率的照片；镜头为7片5组的5倍光学变焦镜头与IS光学防抖，等效焦距26～130mm，最大光圈值为2.8~6.5，快门时间为15~1/2000秒；采用3英寸23万像素的高像素液晶屏，显示效果清晰细腻。3.产品规格：外形尺寸：约156.3x116.9x81.9mm(不包括外突部分)产品重量：约110克(仅机身)4.产品定位：数码相机W168爱国者数码照相机W168是一款面向家庭用户的高像素首款光学防抖家用数码相机，金属机身，超薄时尚。爱国者主要面向主流家庭及个人用户，满足对高像素、较长变焦的要求。5.产品包装要求：运输包装能承受多次装卸、跌落、各种运输方式、起吊、堆码等外力作用而无损坏。应保证在整个流通过程中具有防水、防潮、防盗、防晒等保护功能，确保产品完好无损。包装在达到各种标准的基础上，还要尽可能的减少包装成本。四、运输包装流通环境分析：1.产品的实际流通过程：包装车间（铲车，电瓶车，水泥路，15km）→成品仓库（卡车堆4层，石子路，6km）→铁路货场（货车堆6层，60-400km）→铁路终点（卡车混放，泊油路，15km）→货站→商店2.产地：深圳第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3.目的地：全中国各地4.装卸搬运环节：本产品的流程较长，中转环节较多，装卸搬运次数也较多。在装卸作业中，以人工装卸为主、机械装卸为辅。因此，在此过程中，抛掷、堆垛倒塌、起吊脱落、装载机械的突然起动和过急的升降都会对商品包装件造成跌落冲击损害。5.运输环节：在产品流通过程中，长途运输用汽车、火车、船舶和飞机；短途运输用电瓶推车、铲(叉)车、手推车等。在此过程中，运输工具的启动、变速、转向、刹车使货物改变速度，当货物堆垛松散时，它与车厢，与相邻货物发生碰撞，导致货物或包装容器的冲击损坏；运输工具受路面状况、发...
