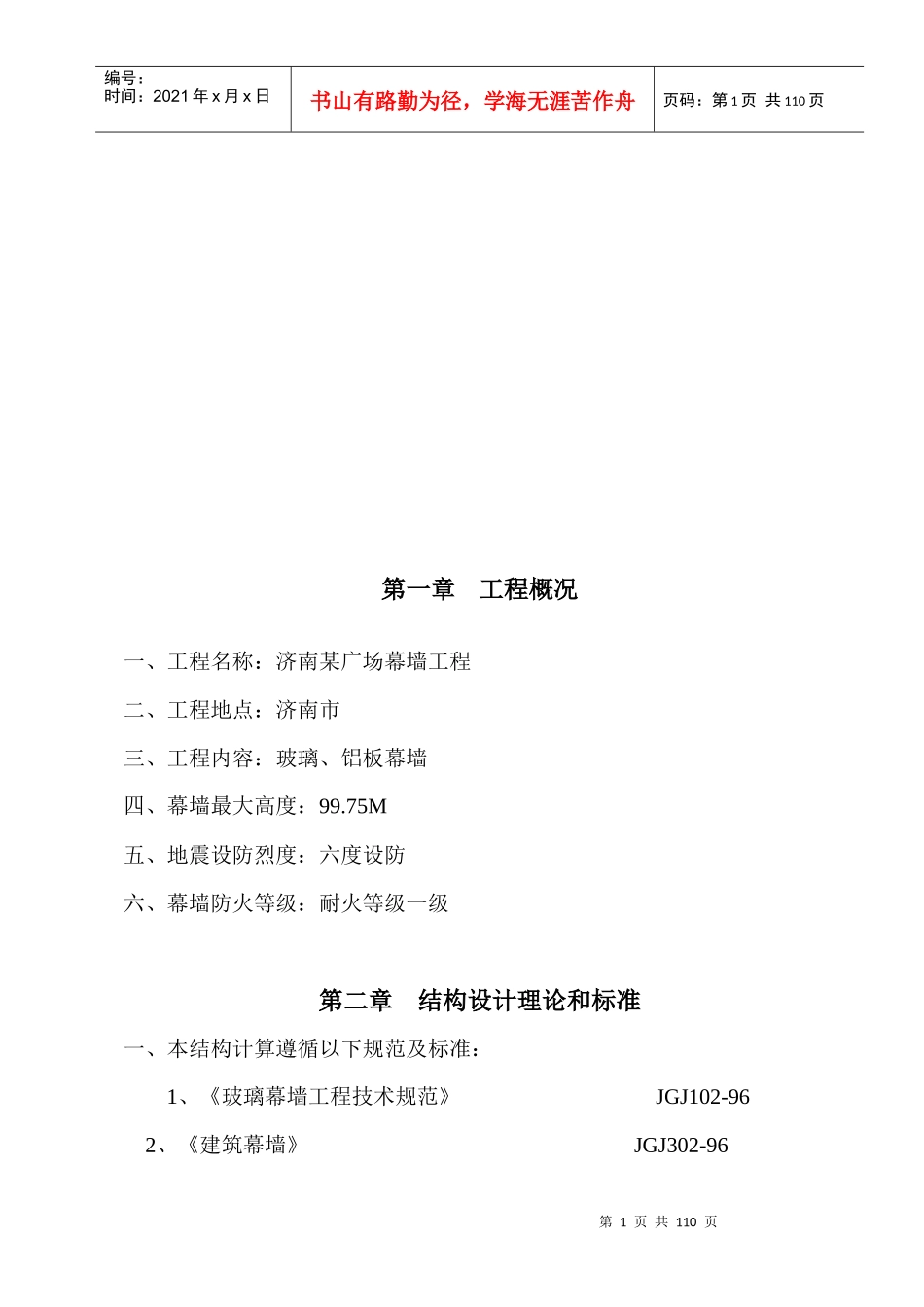

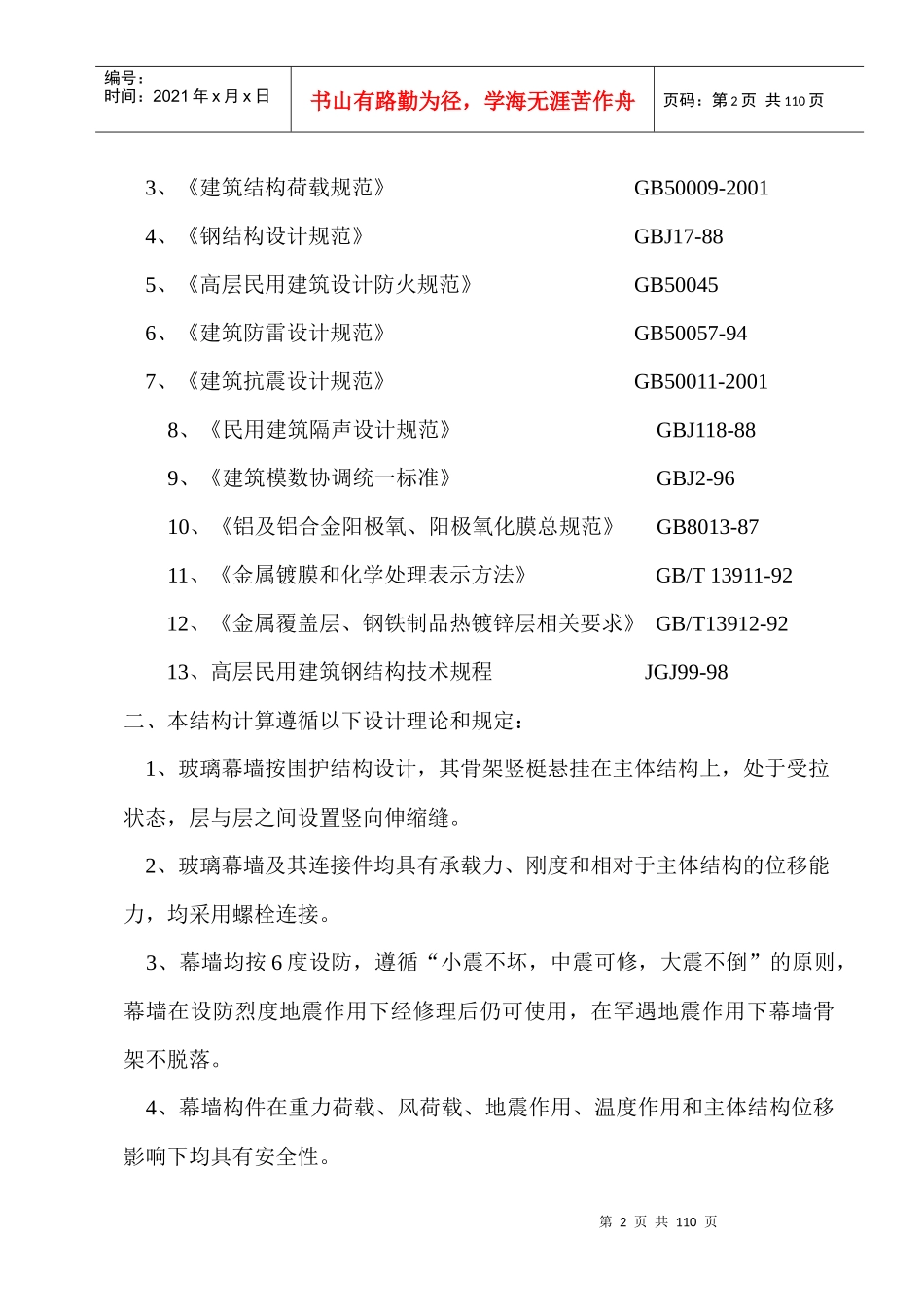

第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共110页第一章工程概况一、工程名称：济南某广场幕墙工程二、工程地点：济南市三、工程内容：玻璃、铝板幕墙四、幕墙最大高度：99.75M五、地震设防烈度：六度设防六、幕墙防火等级：耐火等级一级第二章结构设计理论和标准一、本结构计算遵循以下规范及标准：1、《玻璃幕墙工程技术规范》JGJ102-962、《建筑幕墙》JGJ302-96第2页共110页第1页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共110页3、《建筑结构荷载规范》GB50009-20014、《钢结构设计规范》GBJ17-885、《高层民用建筑设计防火规范》GB500456、《建筑防雷设计规范》GB50057-947、《建筑抗震设计规范》GB50011-20018、《民用建筑隔声设计规范》GBJ118-889、《建筑模数协调统一标准》GBJ2-9610、《铝及铝合金阳极氧、阳极氧化膜总规范》GB8013-8711、《金属镀膜和化学处理表示方法》GB/T13911-9212、《金属覆盖层、钢铁制品热镀锌层相关要求》GB/T13912-9213、高层民用建筑钢结构技术规程JGJ99-98二、本结构计算遵循以下设计理论和规定：1、玻璃幕墙按围护结构设计，其骨架竖梃悬挂在主体结构上，处于受拉状态，层与层之间设置竖向伸缩缝。2、玻璃幕墙及其连接件均具有承载力、刚度和相对于主体结构的位移能力，均采用螺栓连接。3、幕墙均按6度设防，遵循“小震不坏，中震可修，大震不倒”的原则，幕墙在设防烈度地震作用下经修理后仍可使用，在罕遇地震作用下幕墙骨架不脱落。4、幕墙构件在重力荷载、风荷载、地震作用、温度作用和主体结构位移影响下均具有安全性。第3页共110页第2页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共110页5、幕墙构件采用弹性方法计算，其截面最大应力设计值应不超过材料的强度设计值：≤ƒ式中——荷载和作用产生的截面最大应力设计值；ƒ——材料强度设计值。6、荷载和作用效应组合的分项系数按下列规定采用：⑴、进行幕墙构件、连接件和预埋件承载力计算时：重力荷载γG：1.2风荷载γW：1.4地震作用γE：1.3温度作用γT：1.2⑵、进行位移和挠度计算时：重力荷载γG：1.0风荷载γw：1.0地震作用γE：1.0温度作用γT：1.07、当两个及以上的可变荷载或作用（风荷载、地震作用和温度作用）效应参加组合时，第一个可变荷载或作用效应的组合系数可按1.0采用；第二个可变荷载或作用效应的组合系数可按0.6采用；第三个可变荷载或作用效应的组合系数可按0.2采用。8、荷载和作用效应可按下式进行组合：第4页共110页第3页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共110页S=γGSG+ψwγwSw+ψEγESE+ψTγTST式中S——荷载和作用效应组合后的设计值；SG——重力荷载作为永久荷载产生的效应；SW、SE、ST——分别为风荷载、地震作用和温度作用作为可变荷载和作用产生的效应。按不同的组合情况，三者可分别作为第一个、第二个和第三个可变荷载和作用产生的效应；γG、γw、γE、γT——各效应的分项系数，可按2.2.6采用；ψw、ψE、ψT——分别为风荷载、地震作用和温度作用效应的组合系数。取决于各效应分别作为第一个、第二个和第三个可变荷载和作用的效应，可按2.2.7取值；9、幕墙按各效应组合中的最不利组合进行设计。第三章幕墙材料的物理特性及力学性能一、玻璃的强度设计值：类型厚度(mm)强度设计值ƒg(N/mm2)大面上的强度边缘强度浮法玻璃5~1228.019.515~1920.014.0钢化玻璃5~1284.058.815~1959.041.3第5页共110页第4页共110页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共110页二、铝合金型材的强度设计值：型材状态强度设计值ƒg(N/mm2)抗拉、抗压抗剪6063、T584.248.9三、幕墙连接件钢材的强度设计值：钢材类型强度设计值(N/mm2)抗拉、抗压和抗弯ƒ抗剪ƒVQ235（第一组）215125四、焊缝强度设计值：焊接方法和焊条型号构件钢材强度设计值ƒ(N/mm2)对接焊缝隙(三级)角焊缝手工焊E43XX型Q235抗拉、抗弯抗拉、抗压、抗剪185160五、螺栓连接的强度设计值：螺栓钢号强度设计值ƒ(N/m...
