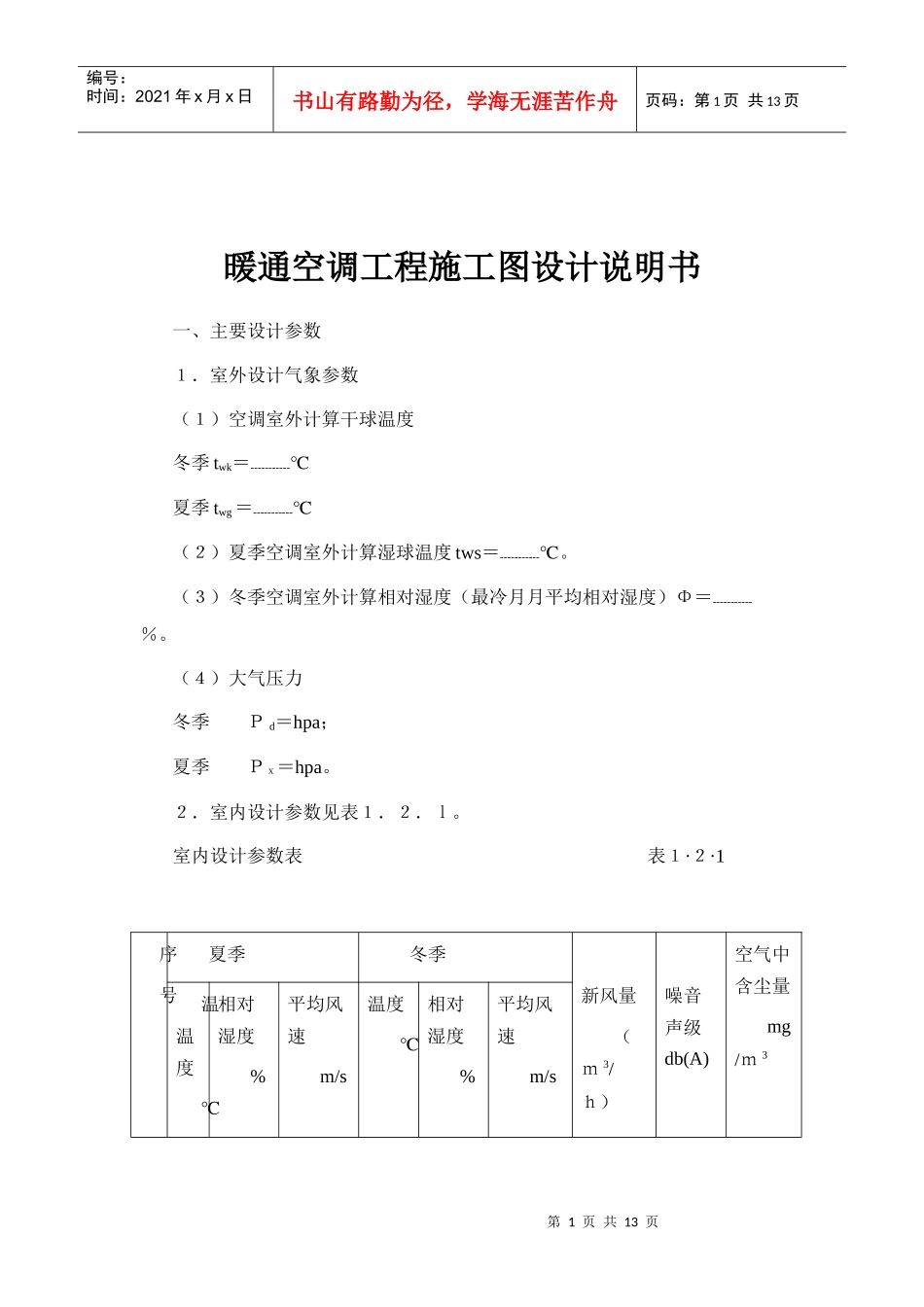

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页暖通空调工程施工图设计说明书一、主要设计参数１．室外设计气象参数（１）空调室外计算干球温度冬季twk＝-----------℃夏季twg＝-----------℃（２）夏季空调室外计算湿球温度tws＝-----------℃。（３）冬季空调室外计算相对湿度（最冷月月平均相对湿度）Φ＝-----------％。（４）大气压力冬季Ｐd＝hpa；夏季Ｐｘ＝hpa。２．室内设计参数见表１．２．ｌ。室内设计参数表表１·２·1序号夏季冬季新风量（ｍ3/ｈ）噪音声级db(A)空气中含尘量mg/ｍ3温温度℃相对湿度%平均风速m/s温度℃相对湿度%平均风速m/s第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页二、空调系统的划分、冷热指标与运行工况1．空调系统的划分（见空调系统划分表１．２．2）空调系统划分表表１．２．2系统编号服务房间送风量m3/h设计负荷Kw空调方式气流组织形式夏季冬季K-1K-2K-3２．冷、热指标本项目空调建筑总面积为．______ｍ2，二季设计冷负荷为_____ｋｗ，冬季设计热负荷为．ｋｗ，建筑平面冷指标为______Ｗ／ｍ2，建筑平面热指标为______Ｗ／ｍ2。３．空调系统的设计运行工况，见表１．２．３。空调系统的设计运行工表表１．２．３。123...第3页共13页第2页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页系统编号参数名称单位不同工况时的运行参数室外干球温度℃湿球温度℃室内干球温度℃湿球温度%新风量m3/h一次回风混合点温度℃混合点焓值J/Kg回风量m3/h一次回风混合点温度℃混合点焓值J/Kg回风量m3/h冷却处理后的状态温度℃相对湿度%供水情况（冷水、热水、循环水）加热处理后的状态一次加热后温度℃二次加热后温度℃第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页加湿量Kg/h送风状态温度℃相对湿度%三、风管、方阀与防火阀１．风管（１）设计图中所注风管的标高，对于圆形时，以中心线为准；对于方形或矩形时，以风管底为准。（２）风管材料采用_________制作，厚度及加工方法，按《通风与空调工程施工及验收规范》（ＧＢ５０２４３—９７）的规定确定。（３）当设计图中未标出测量孔位置时，安装单位应根据调试要求在适当的部位配置测量孔。测量孔的做法见国标Ｔ６１５。（４）穿越沉降缝或变形缝处的风管两侧，以及与通风机进、出口相连处，应设置长度为２００～３００ｍｍ的人造革软接；软接的接口应牢固、严密。在软接处禁止变径。（５）风管上的可拆卸接口，不得设置在墙体或楼板内。（６）所有水平或垂直的风管，必须设置必要的支、吊或托架，其构造形式由安装单位在保证牢固、可靠的原则下根据现场情况选定，详见国标Ｔ６１６。（７）风管支、吊或托架应设置于保温层的外部，并在支吊托架与风管间镶以垫木，同时，应避免在法兰、测量孔、调节阀等零部件处设置支吊托架。（８）敷设在非空调空间里的送、回风管，均以______进行保温，厚度为_____ｍｍ。保温层外部覆以______________保护层，做法见国标Ｔ６１３和８７Ｒ４１２。第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页２．风阀安装调节阀、蝶阀等调节配件时，必须注意将操作手柄配置在便于操作的部位。３．防火阀（１）安装防火阀和排烟阀时，应先对其外观质量和动作的灵活性与可靠性进行检验，确认合格后再行安装。（２）防火阀的安装位置必须与设计相符，气流方向务必与阀体上标志的箭头相一致，严禁反向。（３）防火阀必须单独配置支吊架。四、冷热水系统１．制冷机（１）冷源选用______型_______机组共______台。冷源服务的建筑面积为_________ｍ2，装机容量指标为________Ｗ／ｍ3。3.制冷机的设计运行工况及各项参数见表１．２．４。制冷机设计运行参数表表１．２．４冷机号冷凝温度℃蒸发温度℃制冷水冷却水初温℃终温℃水量（m3/h）初温℃终温℃水量（m3/h）R—1R—2R—第6页共13页第5页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作...
