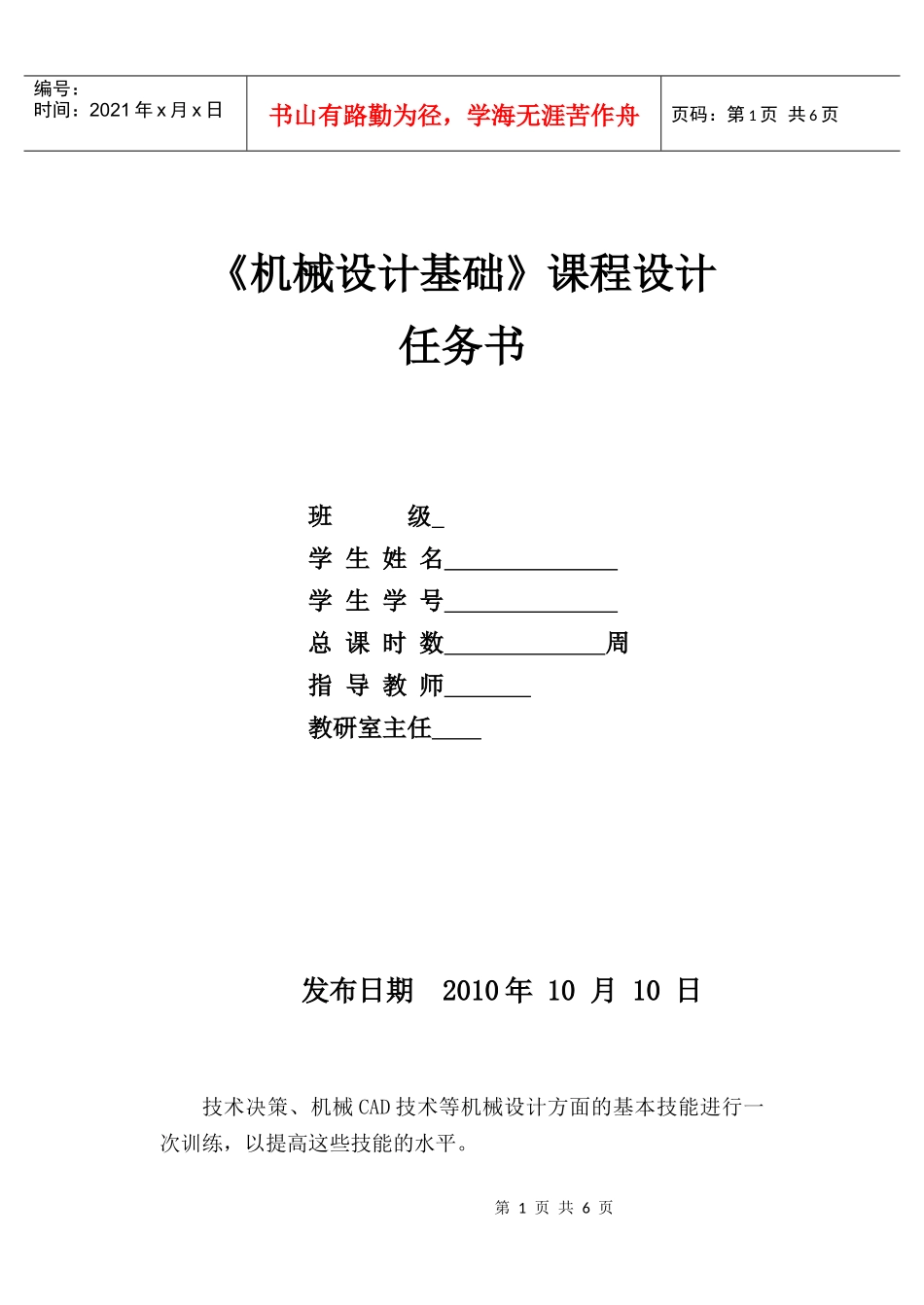

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《机械设计基础》课程设计任务书班级学生姓名学生学号总课时数周指导教师教研室主任发布日期2010年10月10日技术决策、机械CAD技术等机械设计方面的基本技能进行一次训练，以提高这些技能的水平。第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页三、教学内容主要内容包括传动方案的分析与拟定；电动机的选择与传动装置运动和动力参数的计算；传动件（如带传动、齿轮传动、链传动）的设计；轴的设计；轴承及其组合部件的设计；键联接和联轴器的选择与校核；润滑设计；箱体、机架及附件的设计；装配图和零件图的设计与绘制；设计计算说明书的编写、设计总结等。四、教学要求1.上交资料设计说明书1份，一级圆柱齿轮减速器装配图1张，减速器零件图2张。2.图纸要求1）图面质量图面整洁，图线的型式、画法应符合国家标准，线条粗细均匀，圆弧连接光滑，尺寸标注规范，文字注释必须使用工程字书写。所有曲线、图表、线路图、示意图等不准用徒手画，必须按国家规定的标准或工程要求绘制。2）图纸工作量（1）一级圆柱齿轮减速器装配图1张（2）大齿轮的零件图1张（3）轴的零件图1张3.设计说明书1）主要正文内容要求（1）传动方案的分析与拟定的说明。（2）电动机的选择与传动装置运动和动力参数的计算说明。（3）传动件（如带传动、齿轮传动、链传动）的设计说明。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页（4）轴的设计（5）轴承及其组合部件的设计（6）键联接和联轴器的选择与校核（7）润滑设计（8）箱体、机架及附件的设计2）书写格式要求必须用钢笔书写（或打印），应含有下列内容，并符合下列次序：（1）封面（2）主要内容简介：约200字左右；（3）引言（前言）：说明设计课题所研究问题的背景、目的、范围等；（4）目录；（5）正文部分：详细介绍所做设计的整个过程，约3000字左右；（6）致谢或后记：感谢设计中给你帮助的人，设计总结；（7）参数文献（或资料）：文中引用参考资料的出处要加以说明；（8）附录：（包括参考文献、毕业实习报告等）；3）文字要求文字通顺，语言流畅，书写工整，无错别字，不允许他人代写。4）装订要求按下列次序进行装订：1）封面；2）设计任务书；3）主要内容简介；4）引言；5）目录；6）正文部分；7）致谢或后记；8）参数文献（或资料）；9）附录；10）设计图纸；11）封底。第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页五、教学方法采取教师指导，学生自己查阅资料、手册、标准等完成设计规定的任务进行。六、教学时间安排表见后。六、考核办法与成绩评定以考查的方式进行考核。设计说明书占40%，图纸质量占40%，答辩（口试）占20%。《机械设计基础》课程设计教学时间安排表序项目学时及分配项目要点训练场所第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页号学时天讲解示范训练1设计准备0.560%40%阅读和研究设计任务书，明确设计任务与要求；分析设计题目，了解原始数据和工作条件；参阅机械设计基础课程设计有关内容，明确并拟定设计过程和进度计划。专用设计教室2传动装置的总体设计0．520%80%分析和拟定传动装置的运动简图；选择电动机；计算传动装置的总传动比和分配各级传动比；计算各轴的转速、功率及转矩。专用设计教室3各级传动的主体设计计算0．520%80%带传动、链传动等的强度计算、主要参数的确定和几何尺寸计算。专用设计教室4各级传动的主体设计计算0．520%80%齿轮传动的强度计算、主要参数的确定和几何尺寸计算。专用设计教室5低速轴的结构设计0．520%80%确定低速轴的各段直径和长度。专用设计教室6低速轴的强度计算0．520%80%对低速轴进行受力分析和强度计算。专用设计教室7高速轴的结构设计0．520%80%确定低速轴的各段直径和长度。专用设计教室8高速轴的强度计算0．520%80%对高速轴进行受力分析和强度计算。专用设计教室9滚动轴承的寿命计算和键...
