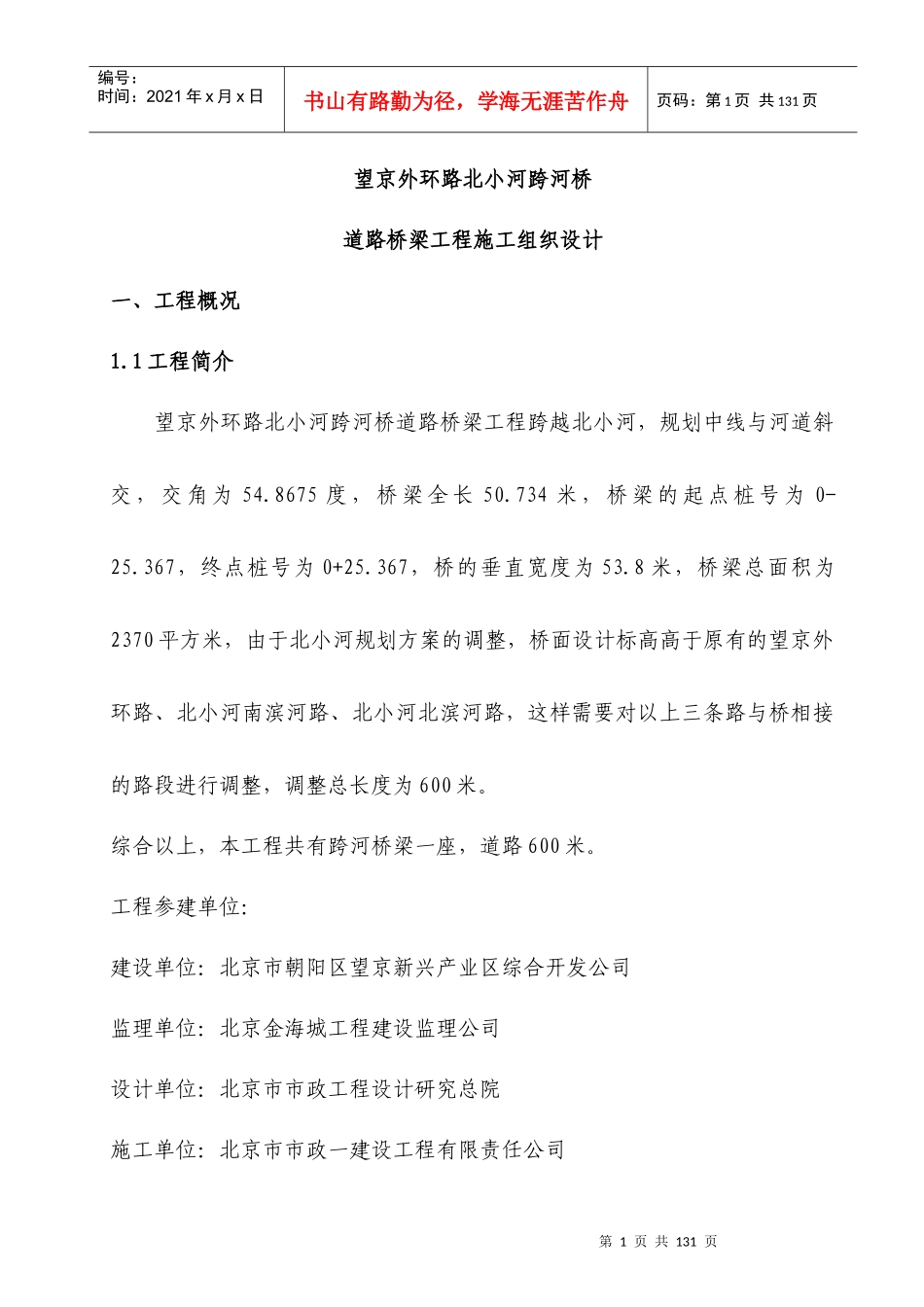

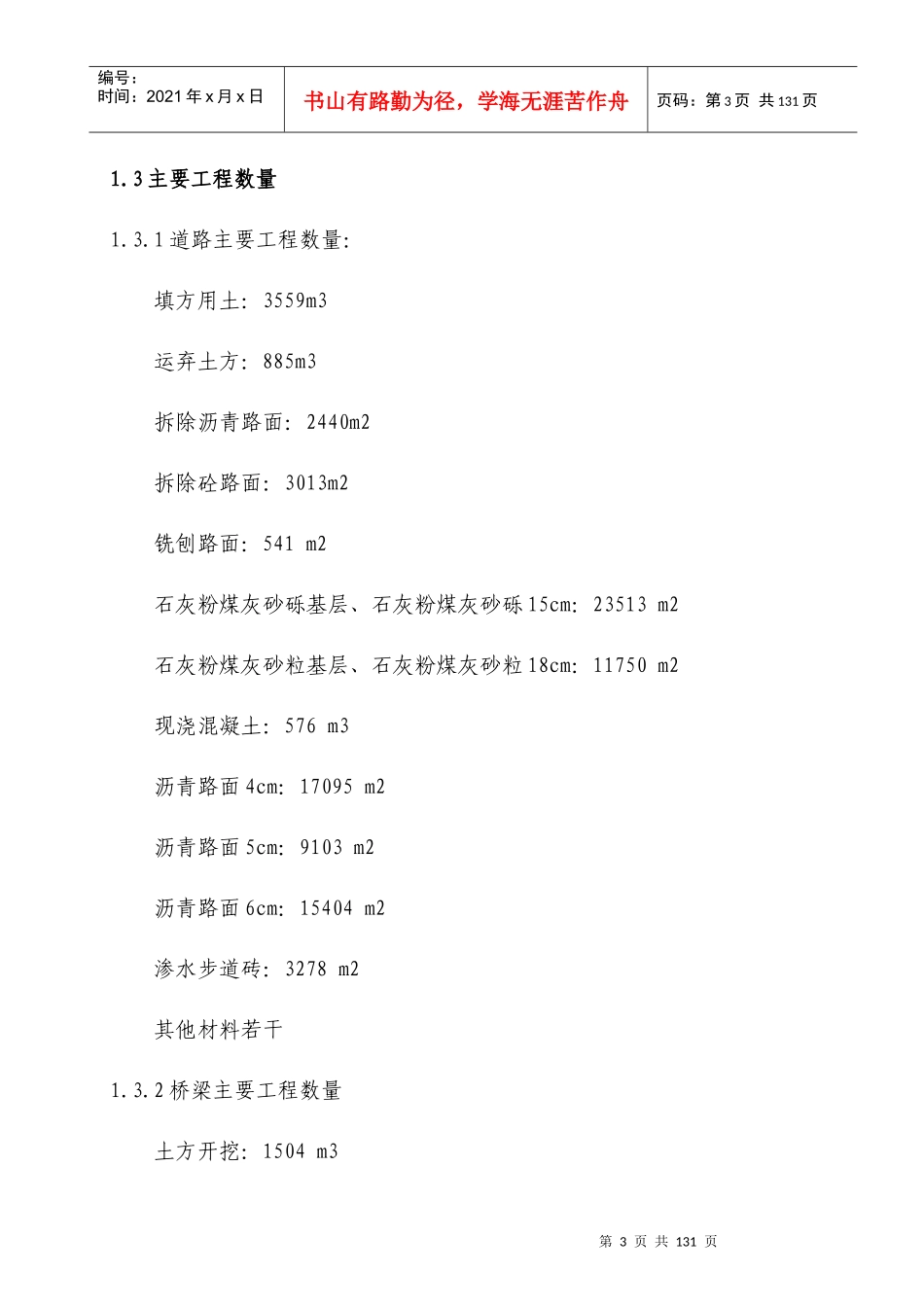

第1页共131页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共131页望京外环路北小河跨河桥道路桥梁工程施工组织设计一、工程概况1.1工程简介望京外环路北小河跨河桥道路桥梁工程跨越北小河，规划中线与河道斜交，交角为54.8675度，桥梁全长50.734米，桥梁的起点桩号为0-25.367，终点桩号为0+25.367，桥的垂直宽度为53.8米，桥梁总面积为2370平方米，由于北小河规划方案的调整，桥面设计标高高于原有的望京外环路、北小河南滨河路、北小河北滨河路，这样需要对以上三条路与桥相接的路段进行调整，调整总长度为600米。综合以上，本工程共有跨河桥梁一座，道路600米。工程参建单位：建设单位：北京市朝阳区望京新兴产业区综合开发公司监理单位：北京金海城工程建设监理公司设计单位：北京市市政工程设计研究总院施工单位：北京市市政一建设工程有限责任公司第2页共131页第1页共131页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共131页1.2设计标准1.2.1道路设计标准1、望京外环路：规划城市主干路，计算车速60km/h，红线宽57m，横断面布置为四幅路，两侧机动车到三上三下，路面宽12m*2。2、北小河南滨河路：规划城市次干路，计算车速40km/h，红线宽35m，横断面布置为单幅路，车行道路面宽16m。3、北小河北滨河路：规划为城市支路，计算车速20km/h，红线宽20m，横断面布置为单副路，车行道路面宽9m。1.2.2桥梁设计标准设计荷载：汽车-城A级。桥面宽度：3.4（栏杆级人行步道）+6（非机动车道）+1.5（隔离带）+15（机动车道）+2（中央隔离带）+15（机动车道）+1.5（隔离带）+6（非机动车道）+3.4（栏杆及人行步道）＝53.8米。桥梁跨径：2*25米桥下净空：梁底高于常水位1.0m。抗震标准：地震动峰值加速度等于0.2g。第3页共131页第2页共131页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共131页1.3主要工程数量1.3.1道路主要工程数量：填方用土：3559m3运弃土方：885m3拆除沥青路面：2440m2拆除砼路面：3013m2铣刨路面：541m2石灰粉煤灰砂砾基层、石灰粉煤灰砂砾15cm：23513m2石灰粉煤灰砂粒基层、石灰粉煤灰砂粒18cm：11750m2现浇混凝土：576m3沥青路面4cm：17095m2沥青路面5cm：9103m2沥青路面6cm：15404m2渗水步道砖：3278m2其他材料若干1.3.2桥梁主要工程数量土方开挖：1504m3第4页共131页第3页共131页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共131页土方回填：843m3围堰：237m3拆除河道护砌：630m3恢复河道护砌：630m3下部结构：钻孔灌注桩：1.2m，边墩桩28根，中墩桩24根，合计1192米。墩柱：1.0m，6根，合计27米。承台：5.5*5.5*2.0m，6座。边盖梁4个耳墙4个中盖梁2个上部结构：25米预应力简支T梁（中梁）：52片25米预应力简支T梁（边梁）：8片地袱102m。1.4施工现场条件1.4.1地形地貌第5页共131页第4页共131页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共131页桥梁地处地形基本平坦，厂区内有河流、道路、树木等，勘探深度为50米，地基土自上至下依次分为：房渣土、亚粘土、细砂、中亚粘土、中砂、卵石。在地震烈度达到8度时地基土不会液化。1.4.2气候及水文地质条件本工程所在地区属暖湿带季风气候，中纬度区，四季分明，春季少雨多风，夏季炎热多雨，秋季天高气爽，冬季干燥寒冷，无霜期二百天左右。年平均气温11.5℃，一月份平均气温-4.9℃，七月份平均气温25.7℃。日最大降水量158mm，年平均降水量622mm。常年主导风向为北、东南风，夏季以东南风为主一般风力不大，冬季以西北风为主，最大风速可达31米/秒。最大冻土深度73cm。根据勘探资料测定成果，地层自上而下为人工堆积层1.8~2.8米厚、第四纪沉积的轻、亚粘土层、重亚粘土层组成。实测水位：第1层地下水静止水位埋深3.5～5.5米，其标高为31.04～33.28米；第2层地下水静止水位标高27.58米，第3层地下水静止水位标高为9.44～9.58米。第一层地下水对砼结构无腐蚀性；第二、三层地下水在干湿交替作用时，对钢筋砼结构中第6页共131页第5页共131页编号：时间：2021年x月x日书山有路勤为径，学海...
