机械CADCAM斜齿轮课程设计VIP免费

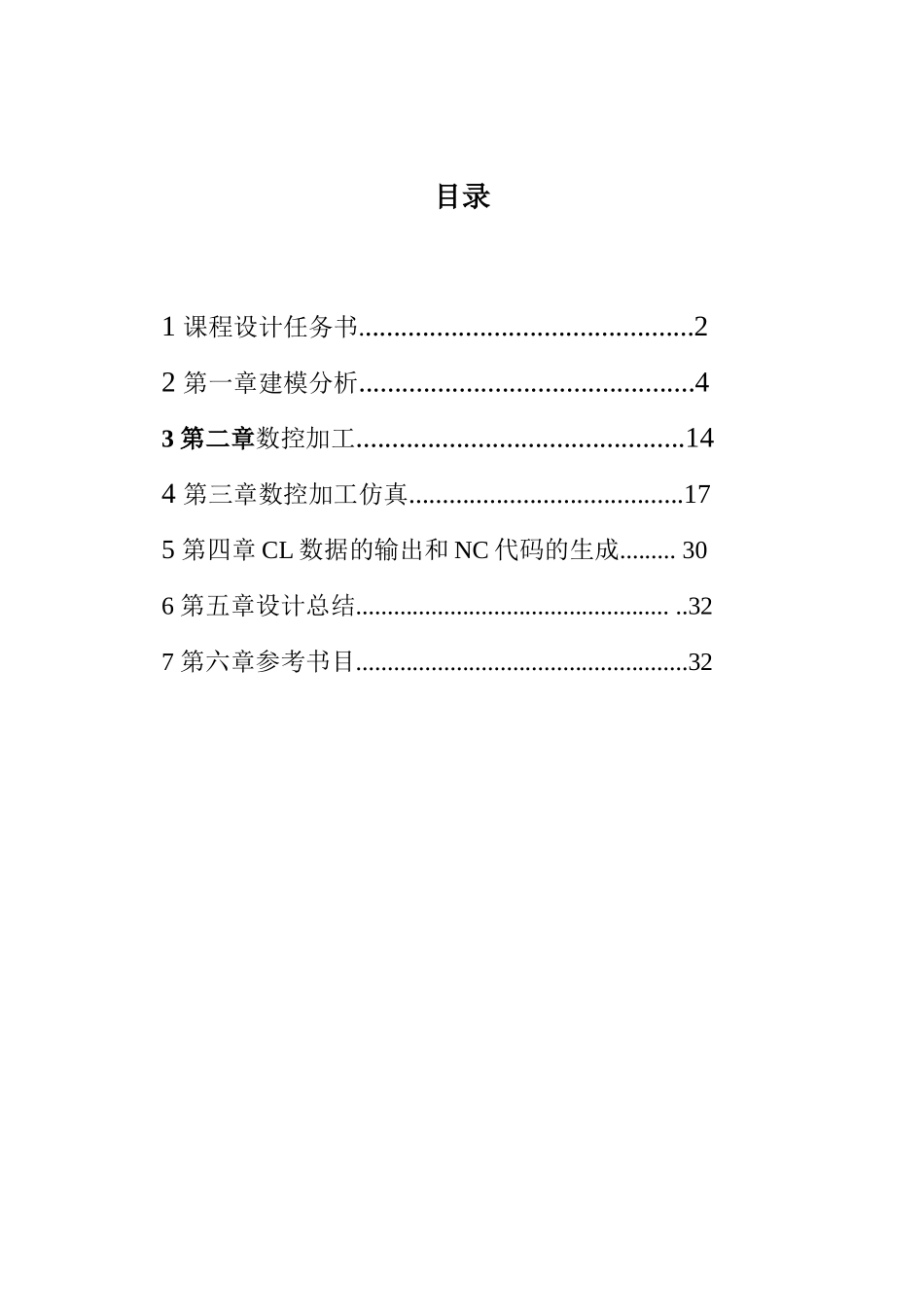

机械CADCAM斜齿轮课程设计_第1页
1/33

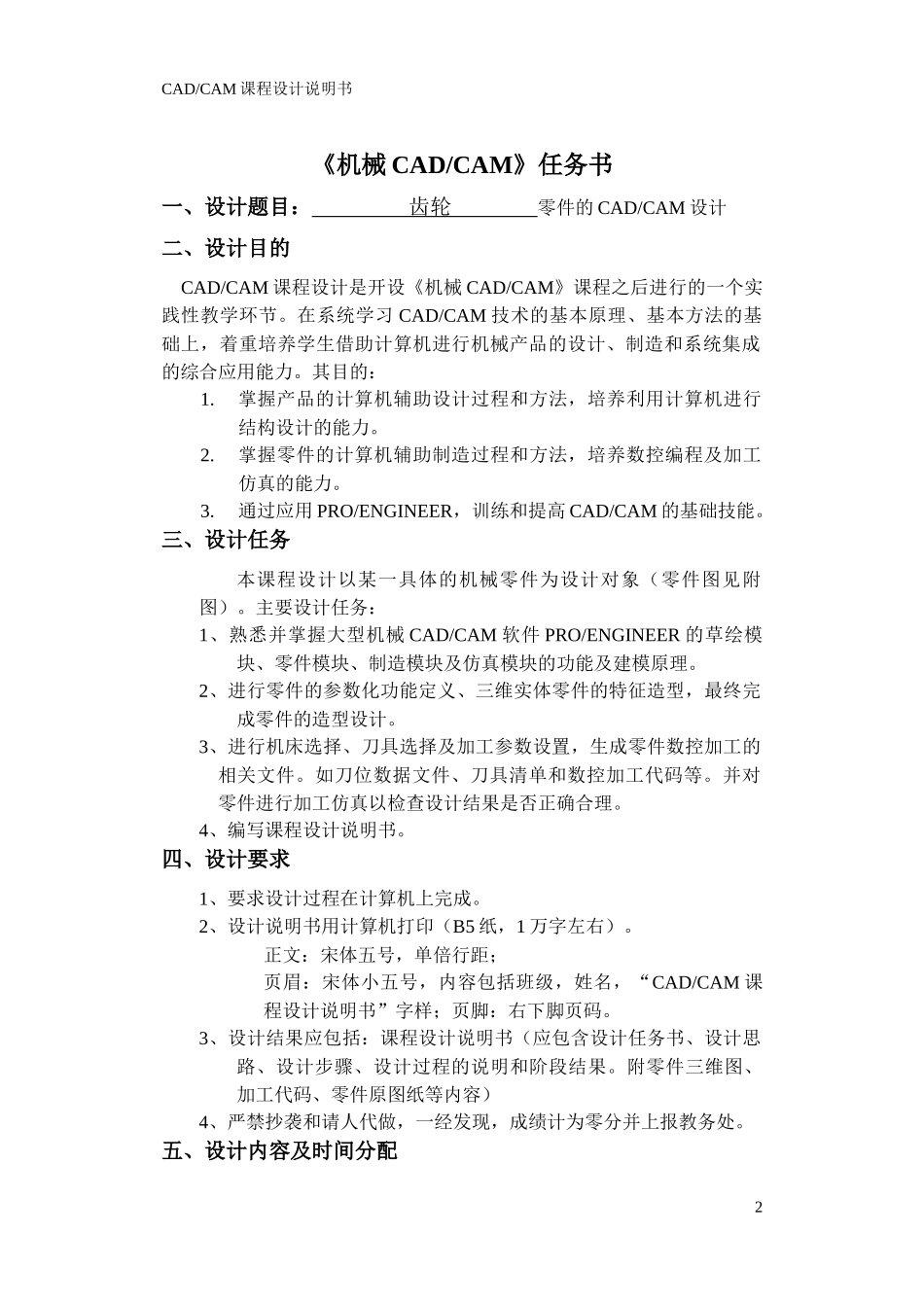

机械CADCAM斜齿轮课程设计_第2页
2/33
机械CADCAM斜齿轮课程设计_第3页
3/33
目录1课程设计任务书...............................................22第一章建模分析...............................................43第二章数控加工..............................................144第三章数控加工仿真.........................................175第四章CL数据的输出和NC代码的生成.........306第五章设计总结....................................................327第六章参考书目.....................................................32CAD/CAM课程设计说明书《机械CAD/CAM》任务书一、设计题目:齿轮零件的CAD/CAM设计二、设计目的CAD/CAM课程设计是开设《机械CAD/CAM》课程之后进行的一个实践性教学环节。在系统学习CAD/CAM技术的基本原理、基本方法的基础上,着重培养学生借助计算机进行机械产品的设计、制造和系统集成的综合应用能力。其目的:1.掌握产品的计算机辅助设计过程和方法,培养利用计算机进行结构设计的能力。2.掌握零件的计算机辅助制造过程和方法,培养数控编程及加工仿真的能力。3.通过应用PRO/ENGINEER,训练和提高CAD/CAM的基础技能。三、设计任务本课程设计以某一具体的机械零件为设计对象(零件图见附图)。主要设计任务:1、熟悉并掌握大型机械CAD/CAM软件PRO/ENGINEER的草绘模块、零件模块、制造模块及仿真模块的功能及建模原理。2、进行零件的参数化功能定义、三维实体零件的特征造型,最终完成零件的造型设计。3、进行机床选择、刀具选择及加工参数设置,生成零件数控加工的相关文件。如刀位数据文件、刀具清单和数控加工代码等。并对零件进行加工仿真以检查设计结果是否正确合理。4、编写课程设计说明书。四、设计要求1、要求设计过程在计算机上完成。2、设计说明书用计算机打印(B5纸,1万字左右)。正文:宋体五号,单倍行距;页眉:宋体小五号,内容包括班级,姓名,“CAD/CAM课程设计说明书”字样;页脚:右下脚页码。3、设计结果应包括:课程设计说明书(应包含设计任务书、设计思路、设计步骤、设计过程的说明和阶段结果。附零件三维图、加工代码、零件原图纸等内容)4、严禁抄袭和请人代做,一经发现,成绩计为零分并上报教务处。五、设计内容及时间分配2CAD/CAM课程设计说明书1.准备工作:布置设计任务,认真阅读设计任务书,收集资料(1天)2.熟悉PRO/ENGINEERWildfire3.0,并进行零件的三维造型。3.进行零件的数控加工。(4天)4.进行零件的数控加工。(3天)5.编写课程设计说明书。(1天)6.设计结果提交及答辩。(1天)六、参考资料有关PRO/ENGINEER软件的参考书及数控加工工艺的参考书。如PRO/ENGNEERWildfire3.0的基础训练教程、PRO/ENGINEERWildfire3.0的零件设计教程、PRO/ENGINEERWildfire3.0的数控加工教程等等。七、成绩评定采用优、良、中、及格、不及格五级评分制。主要考察:课程设计的科学性和条理性:设计过程的态度和出勤率;软件的熟悉程度;设计结果的正确合理性;答辩情况。学生签名:日期:评阅意见:___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________教师签名:3CAD/CAM课程设计说明书日期:第一章建模分析在菜单栏选取【文件】下拉菜单,选取【新建】选项,系统将弹出如图1-1所示的【新增】对话框,选中其中的【零件】单选按钮,在【名字】编辑框中输入“zwp”。单击对话框下部的按钮,进入三维实体建模图1-1【新增】对话框图1-2【文件选项】对话框1.1设定齿轮各项参数.进入菜单栏中――工具――参数,然后添加并设定下列参数(可随意命名,只要自己知道各项参数名所代表含义).如图1-3M=2(代表模数)Z=42(代表齿数)alpha=20(代表压力角)Beta=30.67(右)(代表齿轮螺旋角)B=15.5(代表齿轮宽度)Hax=1(代表齿顶系数)hfx=0.25(代表齿根系数)4CAD/CAM课程设计说明书图1-3齿轮参数表1.2绘制四个圆草绘曲线,分别绘制四个圆,分别代...
