机械制图试卷及答案VIP免费

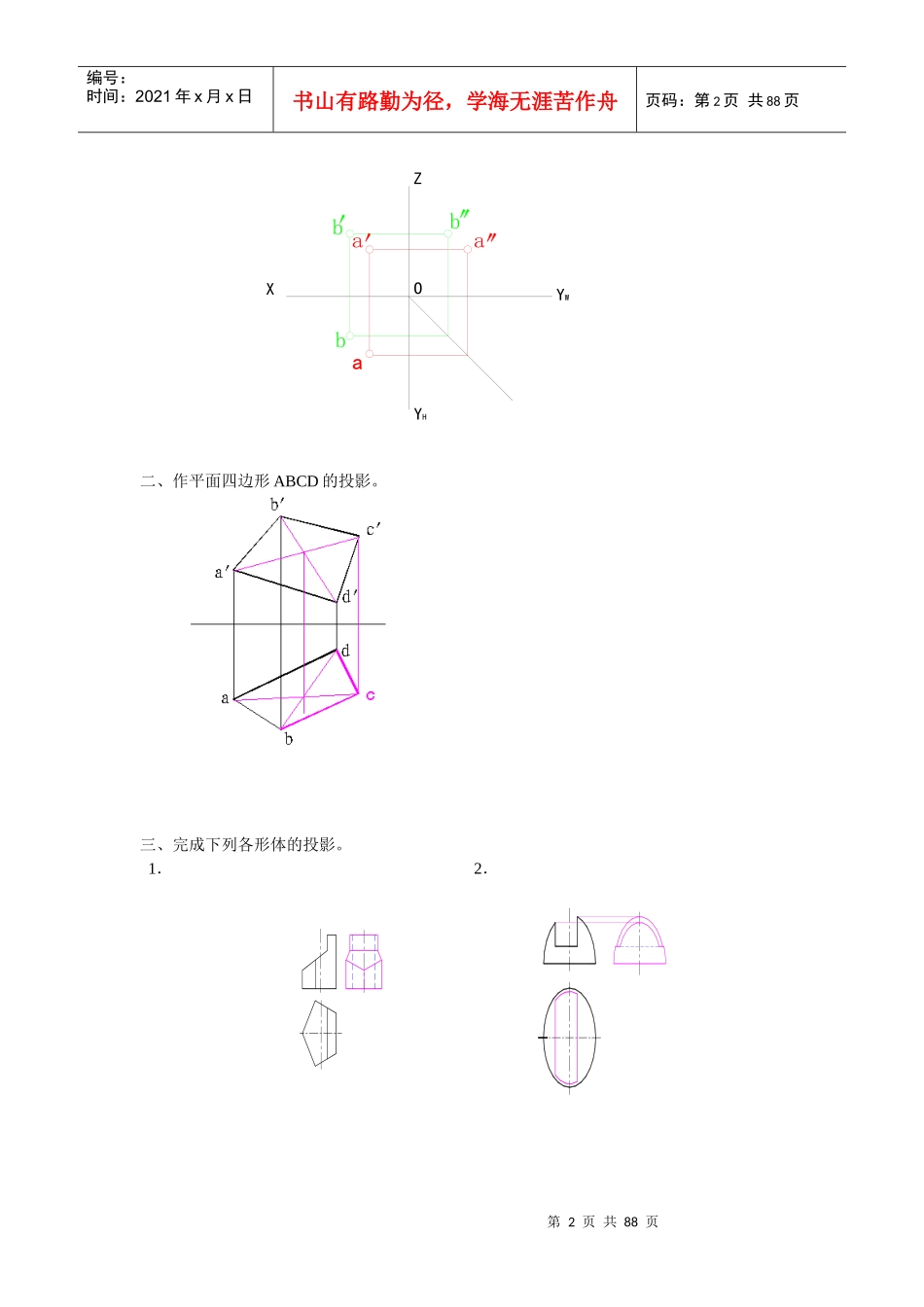

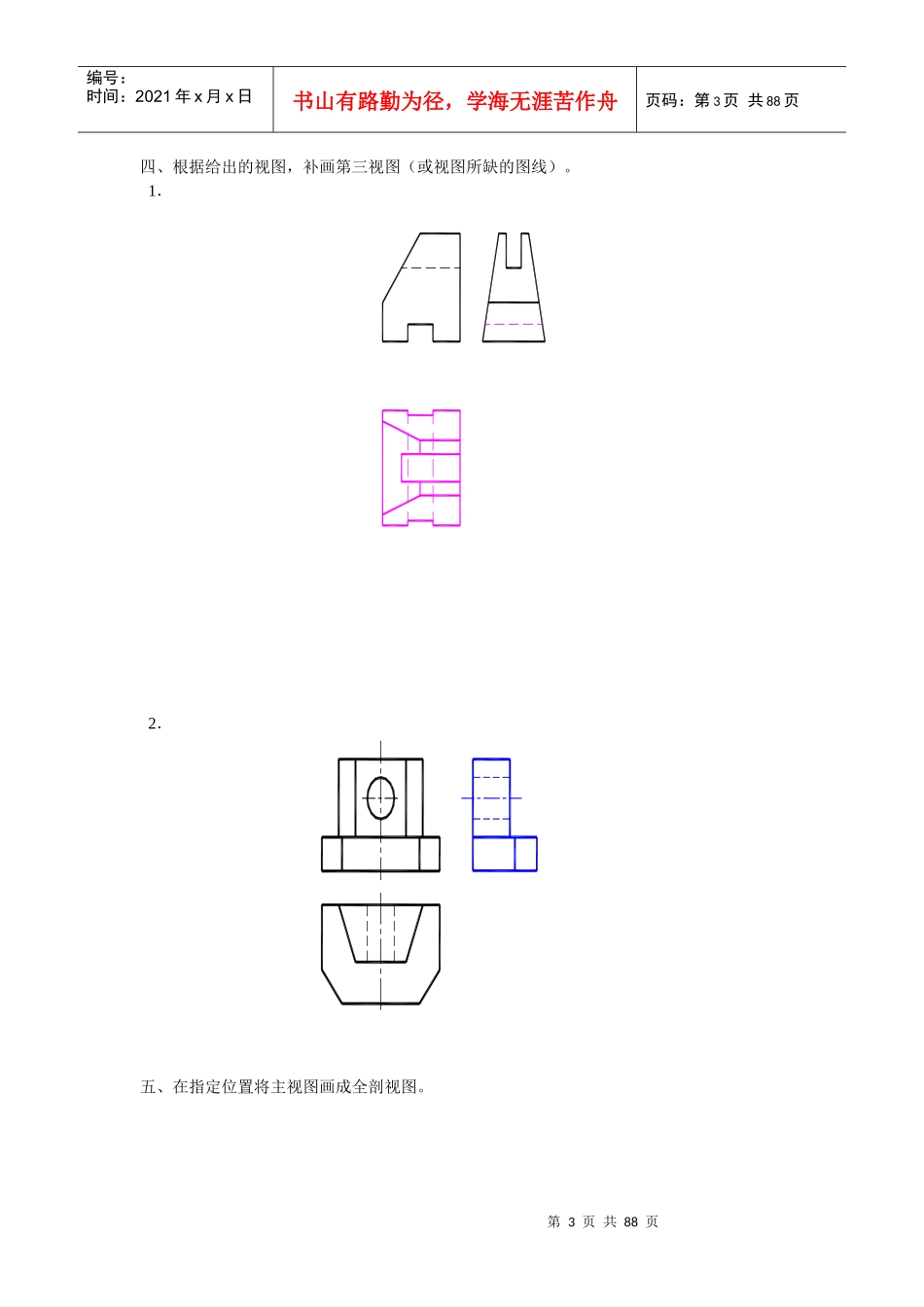

第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共88页徐州师范大学考试试卷(1)答案机械系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。XZYHYWOaaabbbXZYHYWOaaabbb第2页共88页第1页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共88页二、作平面四边形ABCD的投影。三、完成下列各形体的投影。1．2．XZYHYWOaaabbb第3页共88页第2页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共88页四、根据给出的视图，补画第三视图（或视图所缺的图线）。1．2．五、在指定位置将主视图画成全剖视图。第4页共88页第3页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共88页六、在指定位置将主视图画成剖视图。七、补全螺栓连接图中所缺的图线第5页共88页第4页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共88页八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。九、读零件图，并回答问题。1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．Φ36H8表示：Φ36是，H8是又是，H是，8是。6.3第6页共88页第5页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共88页5．说明符号的含义。6.试画出主视图的外形。答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。2．指出该零件在长、宽、高三个方向的主要尺寸基准。高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。5．说明符号的含义。前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。6.试画出主视图的外形。（图形从略）6.3第7页共88页第6页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共88页徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号一二三四五六七八九总分得分阅卷人二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。(10分)二、作平面四边形ABCD的投影。(10分)XZYHYWOabda'b'c'd'第8页共88页第7页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共88页三、完成下列各形体的投影。(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题6分)1．2．第9页共88页第8页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共88页五、在指定位置将主视图画成全剖视图。(10分)六、在指定位置将主视图画成剖视图。(10分)第10页共88页第9页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共88页七、补全螺栓连接图中所缺的图线。(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分)第11页共88页第10页共88页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共88页九、读零件图，并回答问题。(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。3．图中G1/2"表示：螺纹，1/2"表示，是螺纹（内、外），4．36H8表示：Φ36是，H8...
