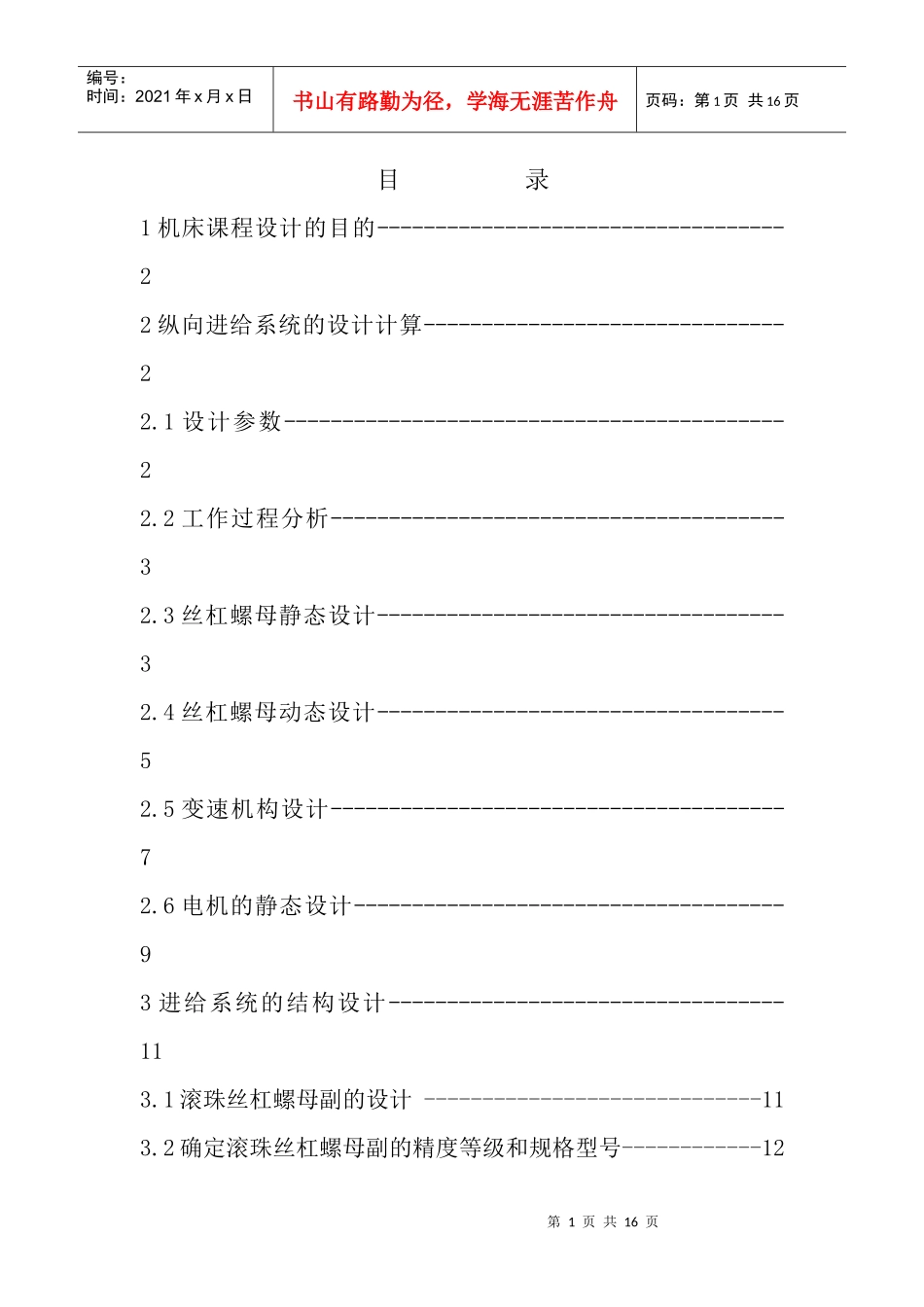

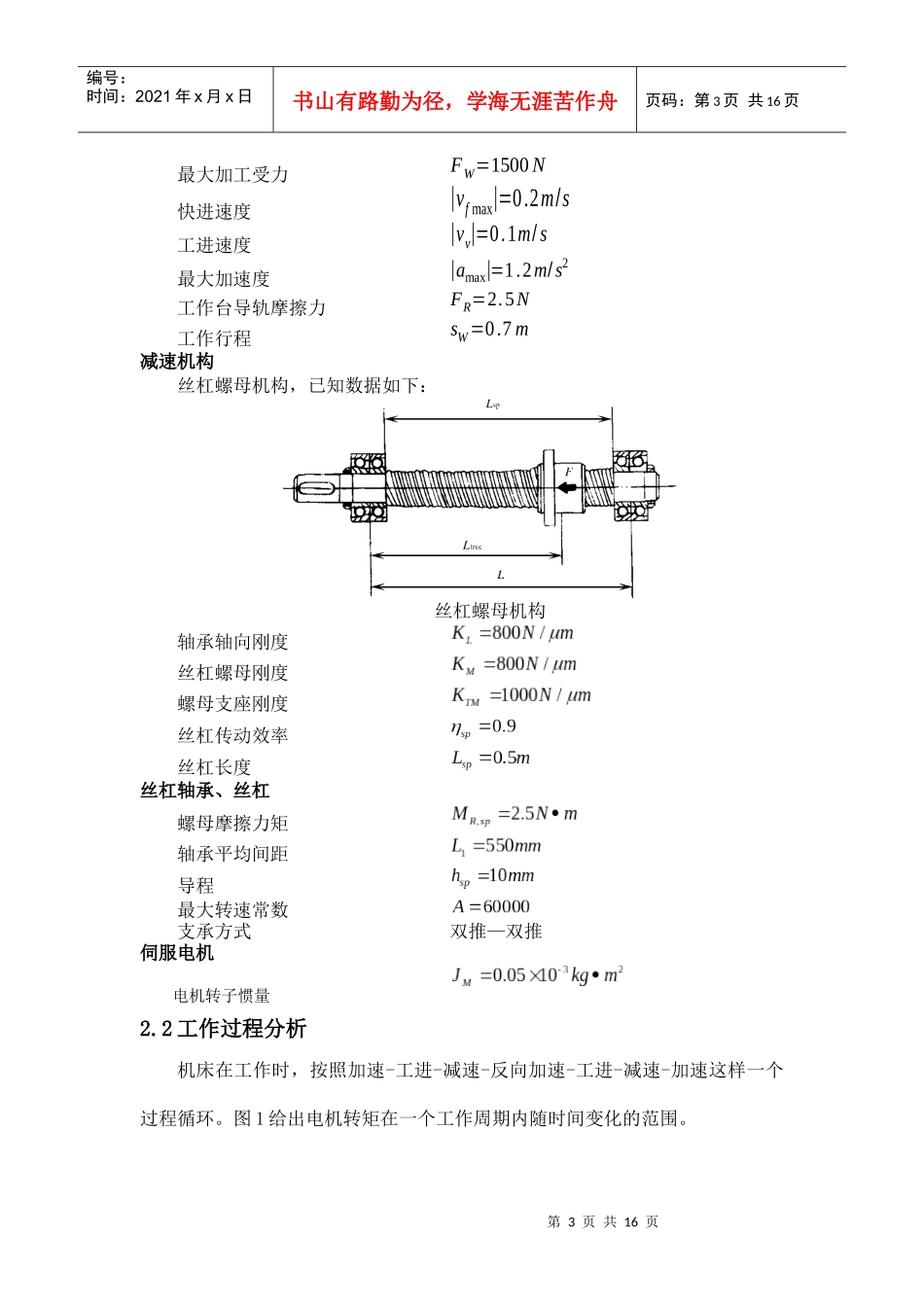

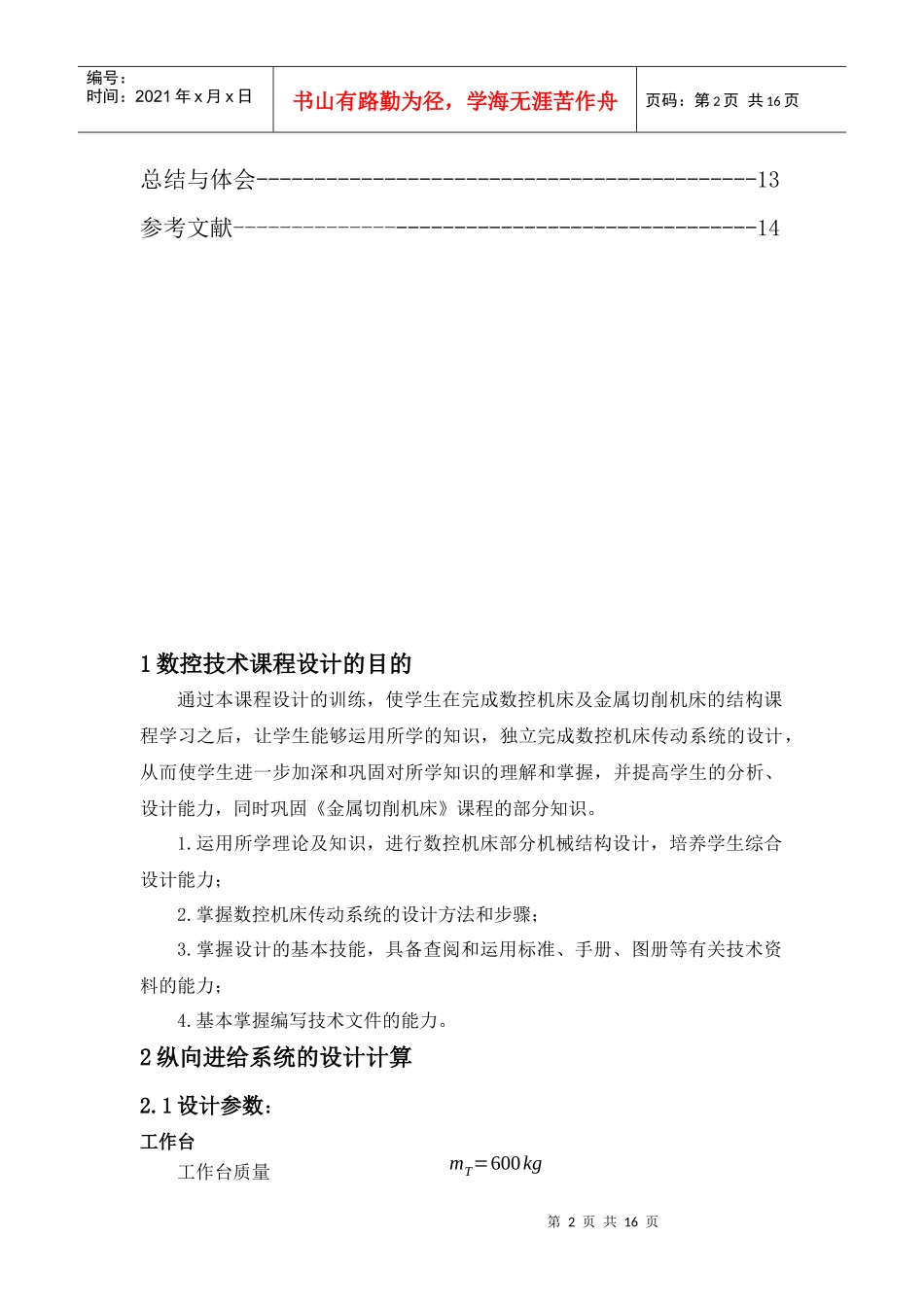

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页目录1机床课程设计的目的-----------------------------------22纵向进给系统的设计计算-------------------------------22.1设计参数-------------------------------------------22.2工作过程分析---------------------------------------32.3丝杠螺母静态设计-----------------------------------32.4丝杠螺母动态设计-----------------------------------52.5变速机构设计---------------------------------------72.6电机的静态设计-------------------------------------93进给系统的结构设计----------------------------------113.1滚珠丝杠螺母副的设计-----------------------------113.2确定滚珠丝杠螺母副的精度等级和规格型号------------12第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页总结与体会-------------------------------------------13参考文献---------------------------------------------141数控技术课程设计的目的通过本课程设计的训练，使学生在完成数控机床及金属切削机床的结构课程学习之后，让学生能够运用所学的知识，独立完成数控机床传动系统的设计，从而使学生进一步加深和巩固对所学知识的理解和掌握，并提高学生的分析、设计能力，同时巩固《金属切削机床》课程的部分知识。1.运用所学理论及知识，进行数控机床部分机械结构设计，培养学生综合设计能力；2.掌握数控机床传动系统的设计方法和步骤；3.掌握设计的基本技能，具备查阅和运用标准、手册、图册等有关技术资料的能力；4.基本掌握编写技术文件的能力。2纵向进给系统的设计计算2.1设计参数：工作台工作台质量mT=600kg第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页最大加工受力FW=1500N快进速度|vfmax|=0.2m/s工进速度|vv|=0.1m/s最大加速度|amax|=1.2m/s2工作台导轨摩擦力FR=2.5N工作行程sW=0.7m减速机构丝杠螺母机构，已知数据如下：丝杠螺母机构轴承轴向刚度丝杠螺母刚度螺母支座刚度丝杠传动效率丝杠长度丝杠轴承、丝杠螺母摩擦力矩轴承平均间距导程最大转速常数支承方式双推—双推伺服电机电机转子惯量2.2工作过程分析机床在工作时，按照加速-工进-减速-反向加速-工进-减速-加速这样一个过程循环。图1给出电机转矩在一个工作周期内随时间变化的范围。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页2.3丝杠螺母静态设计（1）确定动载荷，由图1可见，工作循环周期T由加速时间和加工时间组成，计算如下：在减速期间的平均转速为：工作进给时转速将上述数据带入式（5-131）中可得当量转速：载荷系数由表5-13取当量载荷由式（5-129）计算，则当量载荷为第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页将已知条件、、、、，并算出代入上式取滚珠丝杠寿命为20000h，从式（5-132）算出该滚珠丝杠的动载荷14574（2）确定静载荷最大轴向力可近似取最大加工受力，即由表5-14取静态安全系数，根据式（5-135）得静载荷（3）根据轴向压力选取丝杠直径。由式（5-139）可得（5-149）由L=0.55（m）=550(mm)查表5-15得m=20.3代入上式得故（4）转速限制1）最大转矩限制：由式（5-138）得（5-150）第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页由和A=60000得2）临界转速限制：由式（5-137）得（5-151）由，L=550(mm),f=21.9(见表5-15)得（5）选择丝杠直径：由上面计算结果得：根据以上数据，从厂家产品样本中可选取丝杠直径。如表5-21所示。表5-212011075221722515975341703225909569304029427734092.4丝杠螺母动态设计(1)确定丝杠螺母传动的总刚度1）扭转刚度：由式（5-141）可得对于钢的抗扭刚度量纲公式第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页(5-152)式中丝杠底径（mm）；丝杠自由长度...
