毕业论文——基于PIC16F877的智能电子钟设计VIP免费

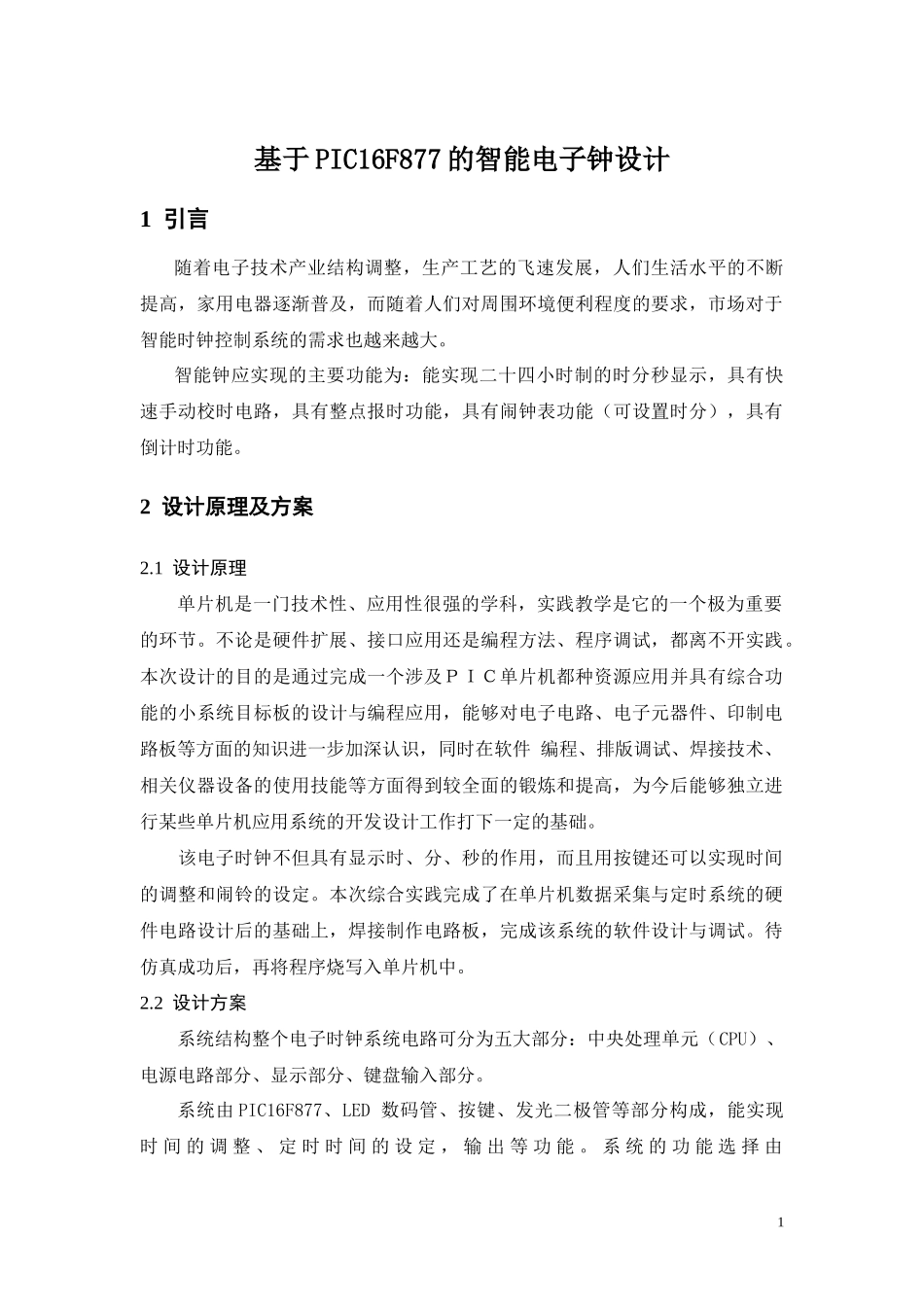

毕业论文——基于PIC16F877的智能电子钟设计_第1页
1/21

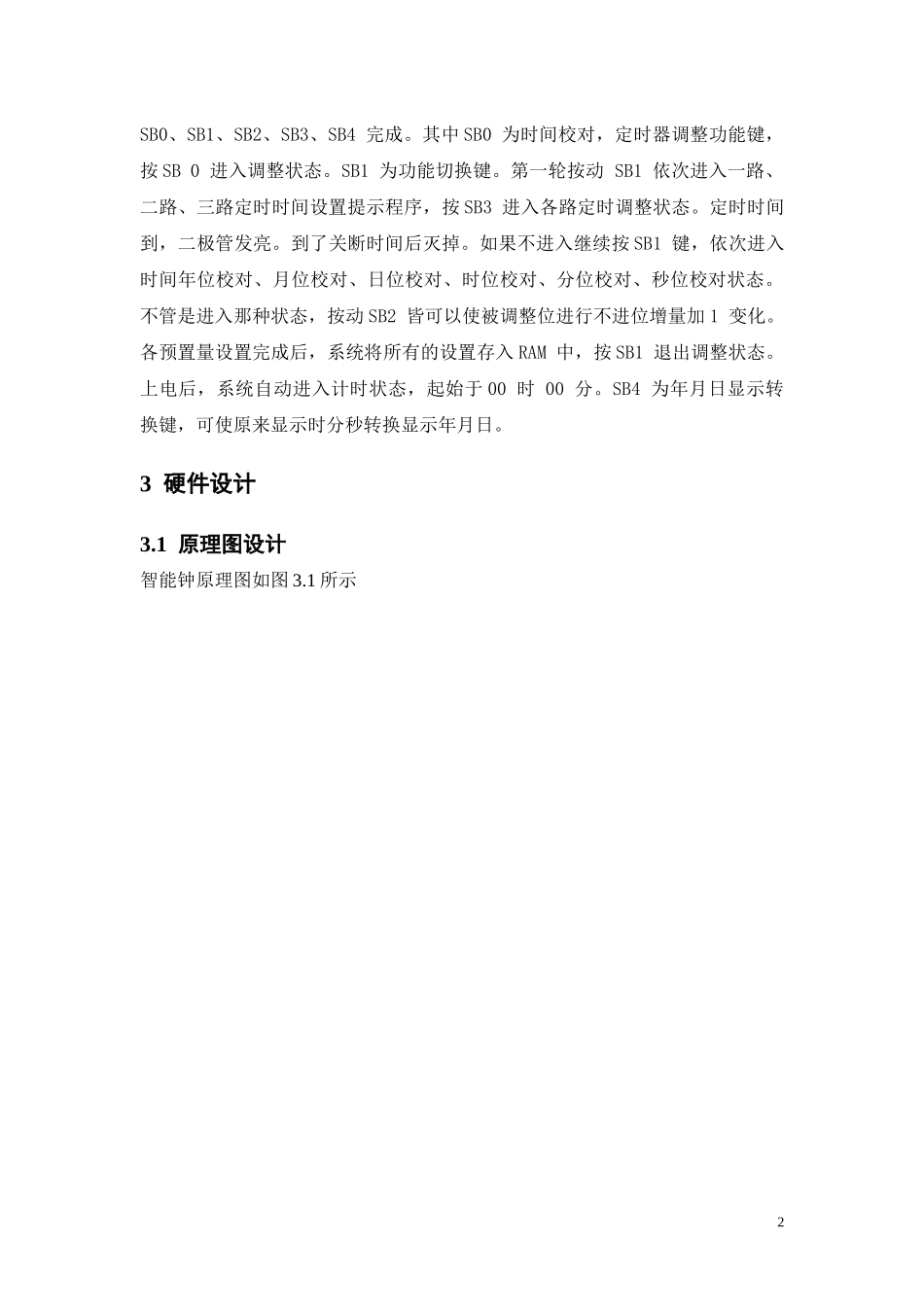

毕业论文——基于PIC16F877的智能电子钟设计_第2页
2/21
毕业论文——基于PIC16F877的智能电子钟设计_第3页
3/21

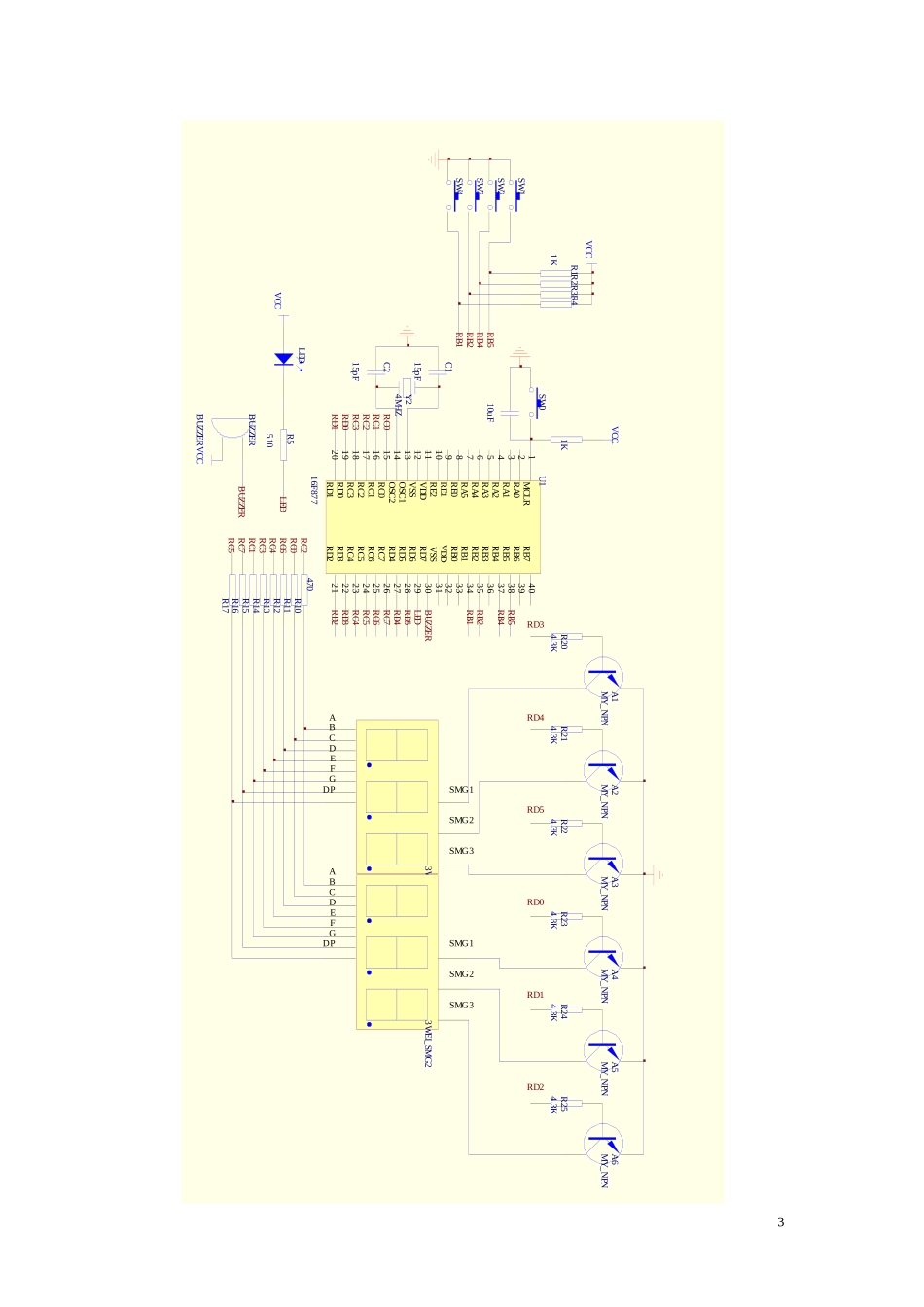

基于PIC16F877的智能电子钟设计1引言随着电子技术产业结构调整,生产工艺的飞速发展,人们生活水平的不断提高,家用电器逐渐普及,而随着人们对周围环境便利程度的要求,市场对于智能时钟控制系统的需求也越来越大。智能钟应实现的主要功能为:能实现二十四小时制的时分秒显示,具有快速手动校时电路,具有整点报时功能,具有闹钟表功能(可设置时分),具有倒计时功能。2设计原理及方案2.1设计原理单片机是一门技术性、应用性很强的学科,实践教学是它的一个极为重要的环节。不论是硬件扩展、接口应用还是编程方法、程序调试,都离不开实践。本次设计的目的是通过完成一个涉及PIC单片机都种资源应用并具有综合功能的小系统目标板的设计与编程应用,能够对电子电路、电子元器件、印制电路板等方面的知识进一步加深认识,同时在软件编程、排版调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高,为今后能够独立进行某些单片机应用系统的开发设计工作打下一定的基础。该电子时钟不但具有显示时、分、秒的作用,而且用按键还可以实现时间的调整和闹铃的设定。本次综合实践完成了在单片机数据采集与定时系统的硬件电路设计后的基础上,焊接制作电路板,完成该系统的软件设计与调试。待仿真成功后,再将程序烧写入单片机中。2.2设计方案系统结构整个电子时钟系统电路可分为五大部分:中央处理单元(CPU)、电源电路部分、显示部分、键盘输入部分。系统由PIC16F877、LED数码管、按键、发光二极管等部分构成,能实现时间的调整、定时时间的设定,输出等功能。系统的功能选择由1SB0、SB1、SB2、SB3、SB4完成。其中SB0为时间校对,定时器调整功能键,按SB0进入调整状态。SB1为功能切换键。第一轮按动SB1依次进入一路、二路、三路定时时间设置提示程序,按SB3进入各路定时调整状态。定时时间到,二极管发亮。到了关断时间后灭掉。如果不进入继续按SB1键,依次进入时间年位校对、月位校对、日位校对、时位校对、分位校对、秒位校对状态。不管是进入那种状态,按动SB2皆可以使被调整位进行不进位增量加1变化。各预置量设置完成后,系统将所有的设置存入RAM中,按SB1退出调整状态。上电后,系统自动进入计时状态,起始于00时00分。SB4为年月日显示转换键,可使原来显示时分秒转换显示年月日。3硬件设计3.1原理图设计智能钟原理图如图3.1所示2123456ABCD654321DCBATitleNumberRevisionSizeBDate:9-Jan-2009SheetofFile:G:\PIC\\PCB\PIC_shizhong.ddb系列单片机电子时钟DrawnBy:R5510R3SW4R11R2SW3R17R11KR10470R234.3KR4SW2R12R244.3KVCCR16R224.3KSW1R13VCCR254.3KR15R214.3KR204.3KR14BUZZERBUZZERSMG3SMG2SMG1ABCDEFGDP3WEI_SMG1SMG3SMG2SMG1ABCDEFGDP3WEI_SMG2MCLR1RA02RA13RA24RA35RA46RA57RE08RE19RE210VDD11VSS12OSC113OSC214RC015RC116RC217RC318RD019RD120RB740RB639RB538RB437RB336RB235RB134RB033VDD32VSS31RD730RD629RD528RD427RC726RC625RC524RC423RD322RD221U116F877RB1RB2RB4RB5RB1RB2RB4RB5LEDLEDBUZZERBUZZERRD4RD3RD5RD0RD1RD2RD0RD1RD2RD3RD4RD5RC2RC0RC6RC4RC3RC1RC7RC5RC0RC1RC2RC3RC4RC5RC6RC7A1MY_NPNA2MY_NPNA3MY_NPNA4MY_NPNA5MY_NPNA6MY_NPNVCCLED1KVCCSW010uFY24MHZC115pFC215pF3图3.1智能钟原理图3.2元器件选择3.2.1中央处理单元CPU选用PIC16F877对整个系统进行控制:1)它将定时数据输出到LED,实现时间的显示;2)根据键盘输入调用相应键处理子程序,实现时间的调整和闹铃的设定;3.2.2电源电路部分在各种电子设备中,直流稳压电源是必不可少的组成部分,它是电子设备唯一能量来源,它的设计思路是根据我们以前学过的模电电子技术,要想得到我们所要的+6V输出电压,就需将交流220V的电压经过变压器、整流电路、滤波电路和稳压电路四个部分。3.2.3显示部分显示部分是整个电子时钟最为重要的部分,共需要6位LED显示器。采用动态显示方式,所谓动态显示方式是时间(或温度)数字在LED上一个一个逐个显示,它是通过位选端控制在哪个LED上显示数字,由于这些LED数字显示之间的时间非常的短,使的人眼看来它们是一起显示时间数字的,并且动态显示...
