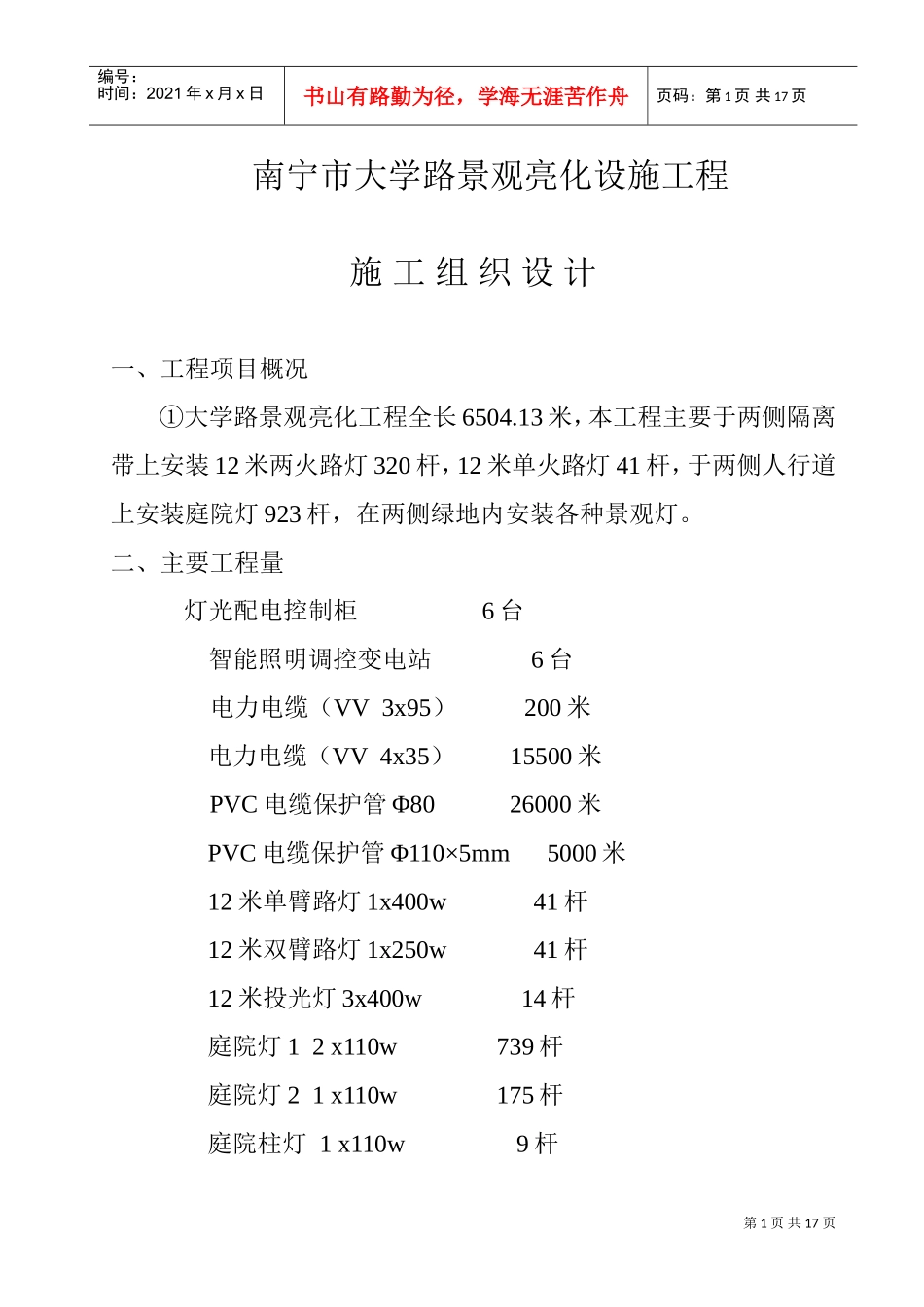

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页南宁市大学路景观亮化设施工程施工组织设计一、工程项目概况①大学路景观亮化工程全长6504.13米，本工程主要于两侧隔离带上安装12米两火路灯320杆，12米单火路灯41杆，于两侧人行道上安装庭院灯923杆，在两侧绿地内安装各种景观灯。二、主要工程量灯光配电控制柜6台智能照明调控变电站6台电力电缆（VV3x95）200米电力电缆（VV4x35）15500米PVC电缆保护管Φ8026000米PVC电缆保护管Φ110×5mm5000米12米单臂路灯1x400w41杆12米双臂路灯1x250w41杆12米投光灯3x400w14杆庭院灯12x110w739杆庭院灯21x110w175杆庭院柱灯1x110w9杆第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页广告灯箱8x40w246杆照树灯1x150w996杆景观灯5杆草坪灯19杆埋地灯16杆荧光灯40W19杆明插座5孔10个一位明开关5个二位明开关5个照明配电箱10个拉线井1200x900x1000189个难燃硬塑管PVC1690米难燃硬塑管PVC3214360米难燃硬塑管PVC5042000米厚钢管G50150米厚钢管G70550米厚钢管G100770米铜芯护套线BVV-1070180米铜芯护套线BVV-1622020米铜芯护套线BVV-2557700米铜芯护套线BVV-357740米第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页铜芯塑料线BV-2.521810米角钢接地极∠50x50x5x15002213米水平接地极Φ1227000米水平接地极Φ830820米垂直接地极Φ8375根庭院灯基础2205个接地跨接处55处送配电系统调试8系统户外箱式变电站基础4个户外箱式变电站接地装置4三、施工项目目标施工工期：2003年7月25日至2003年9月24日，共60日历天、施工质量:优良、投资控制：合同金额。四、施工组织安排根据本工程特点，组建适应本项目的施工组织机构，并根据工程实际情况进行适当的补充和调整。（一）施工组织机构图组建大学路景观亮化设施工程项目经理部，下设总工程师、财务部、材料部、安全后勤部、质检部、工程技术部。实行项目经理负责制。（组织机构见下图）第4页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（二）水电材料供应1.工程沿线水、电供应可以从道路工程的供水、供电设施接入。2.碎石、水泥、钢筋、红砖从南宁市国有单位购买，砂、石用邕江河砂、河石。（三）施工顺序安排1.沟槽土方、管道埋设所有路面下的管道要在路面施工前开挖，埋设好镀锌钢管，并按要求回填、压实，其余沟槽土方可按进度要求开挖，埋设电缆护管，回填原土，并夯实。2.基坑、井定位及土方严格按设计规范要求定位并按进度要求开挖。3.捣制灯杆砼基础开工前准备阶段——全面施工阶段——养护、验收阶段（1）开工前准备阶段：选好搅拌点、浇筑基础时现场机搅拌混凝土、项目经理：材料部安全后勤部质检部技术资料部总工程师：土建施工队安装施工队财务部第5页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共17页准备机具、材料，钢筋笼制作，施工前技术交底，熟悉施工图纸、技术资料等。（2）全面施工阶段：打设地极、放钢筋笼、焊接地极、装弯管、定模板、砼浇筑（基础顶面应水平）、养护等。4.电缆埋设管道、基础工序完工后，可进行电缆敷设，并制作电缆中间接头，严格按规范要求施工，尽量减少电缆中间接头。5.灯具安装、灯杆吊装灯杆基础养护、电缆敷设完工后，可进行灯具安装、灯杆组装、灯杆管内穿线和灯杆整体吊装，并用经纬仪校灯杆垂直度。6.箱式变压器安装按规范要求定位、安装，系统调试。五、施工工期计划与目标（一）编制依据1.业主发售的招标文件，有关施工和质量标准。2.现场勘察资料、施工、设计、验收规范及《城市道路照明设计标准》、《城市道路照明工程施工及验收规程》。3.我公司单位具有的人员、设备、技术力量、管理水平等综合实力。（二）编制原则1.满足招标文件中各条款及业主要求。第6页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共17页2.满足设计、规范、质量评定的原则。3.安全、合理、节约、科学的原则。（三）工程施工目标严格按工程技术规范及有关技术要...
