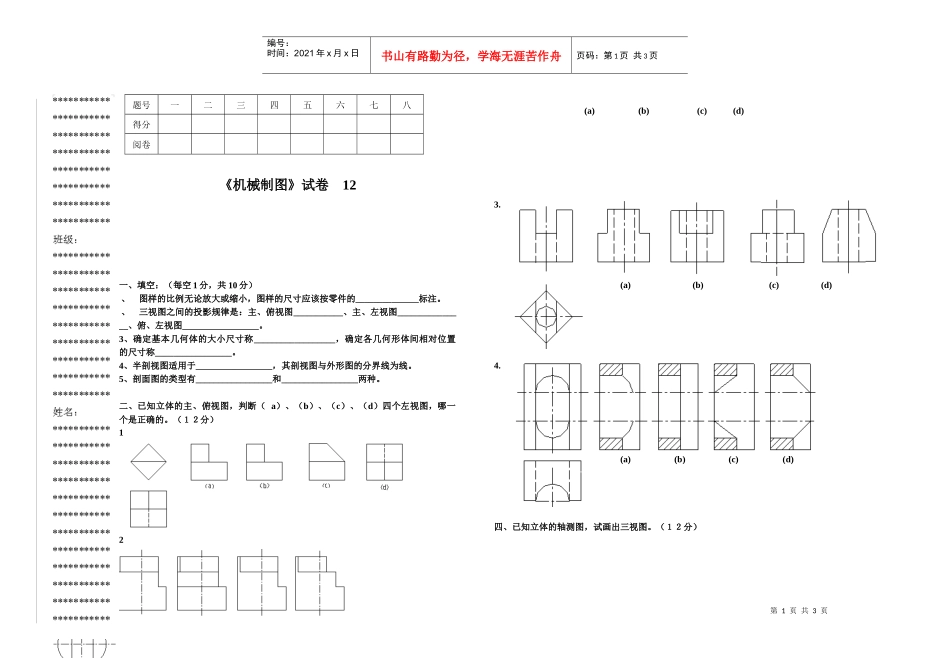

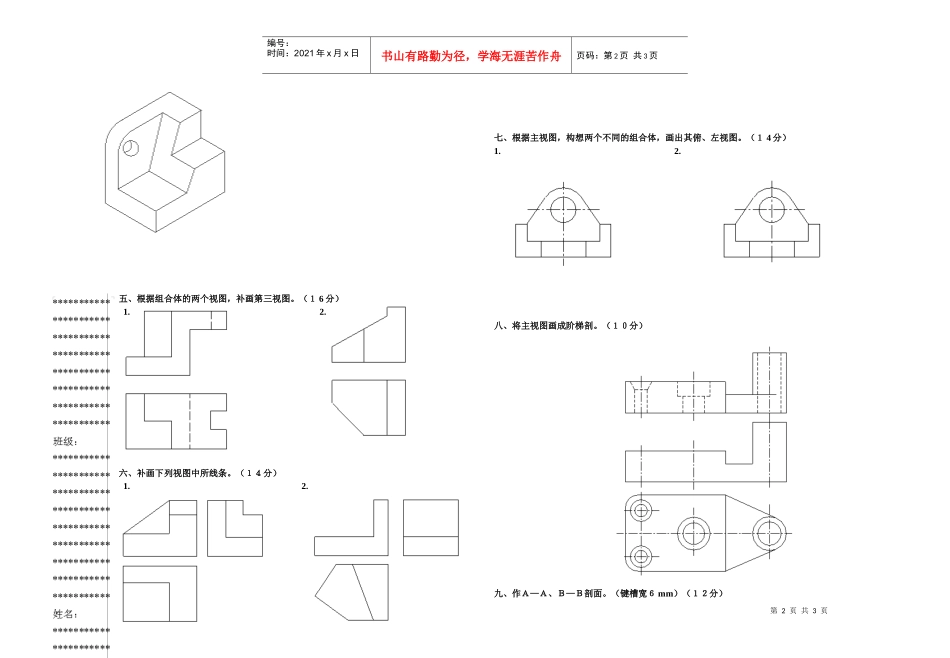

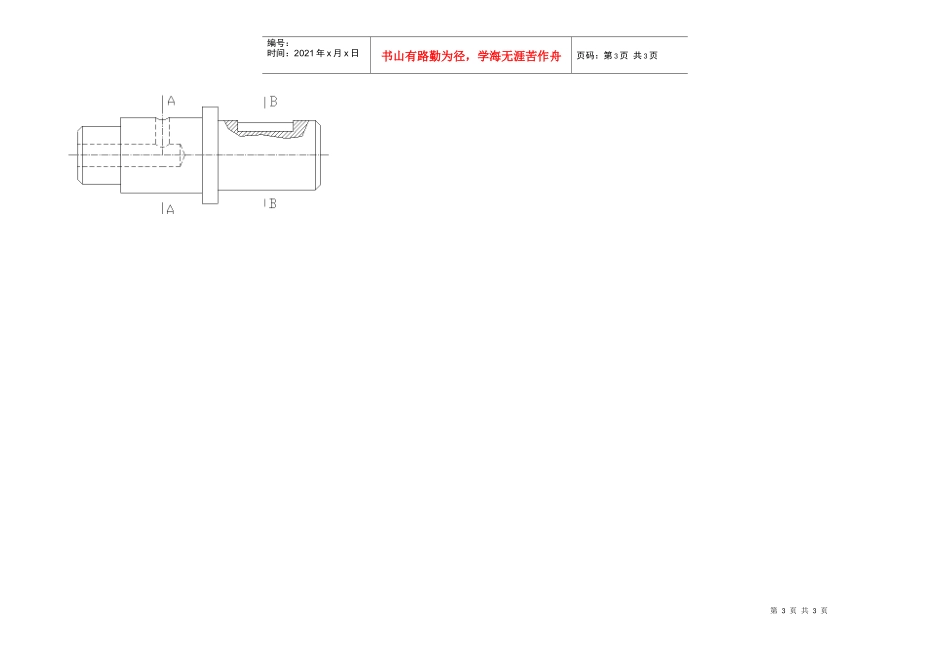

第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共3页《机械制图》试卷12一、填空：（每空1分，共10分）1、图样的比例无论放大或缩小，图样的尺寸应该按零件的______________标注。2、三视图之间的投影规律是：主、俯视图___________、主、左视图_______________、俯、左视图_________________。3、确定基本几何体的大小尺寸称__________________，确定各几何形体间相对位置的尺寸称_________________。4、半剖视图适用于_________________，其剖视图与外形图的分界线为线。5、剖面图的类型有_________________和_________________两种。二、已知立体的主、俯视图，判断（a）、（b）、（c）、（d）四个左视图，哪一个是正确的。（１２分）12(a)(b)(c)(d)3.(a)(b)(c)(d)4.(a)(b)(c)(d)四、已知立体的轴测图，试画出三视图。（１２分）题号一二三四五六七八得分阅卷第2页共3页第1页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共3页五、根据组合体的两个视图，补画第三视图。（１6分）1.2.六、补画下列视图中所线条。（１４分）1.2.七、根据主视图，构想两个不同的组合体，画出其俯、左视图。（１4分）1.2.八、将主视图画成阶梯剖。（１０分）九、作Ａ—Ａ、Ｂ—Ｂ剖面。（键槽宽６mm）（１２分）第3页共3页第2页共3页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共3页
