某企业35kv变电所电气部分初步设计VIP免费

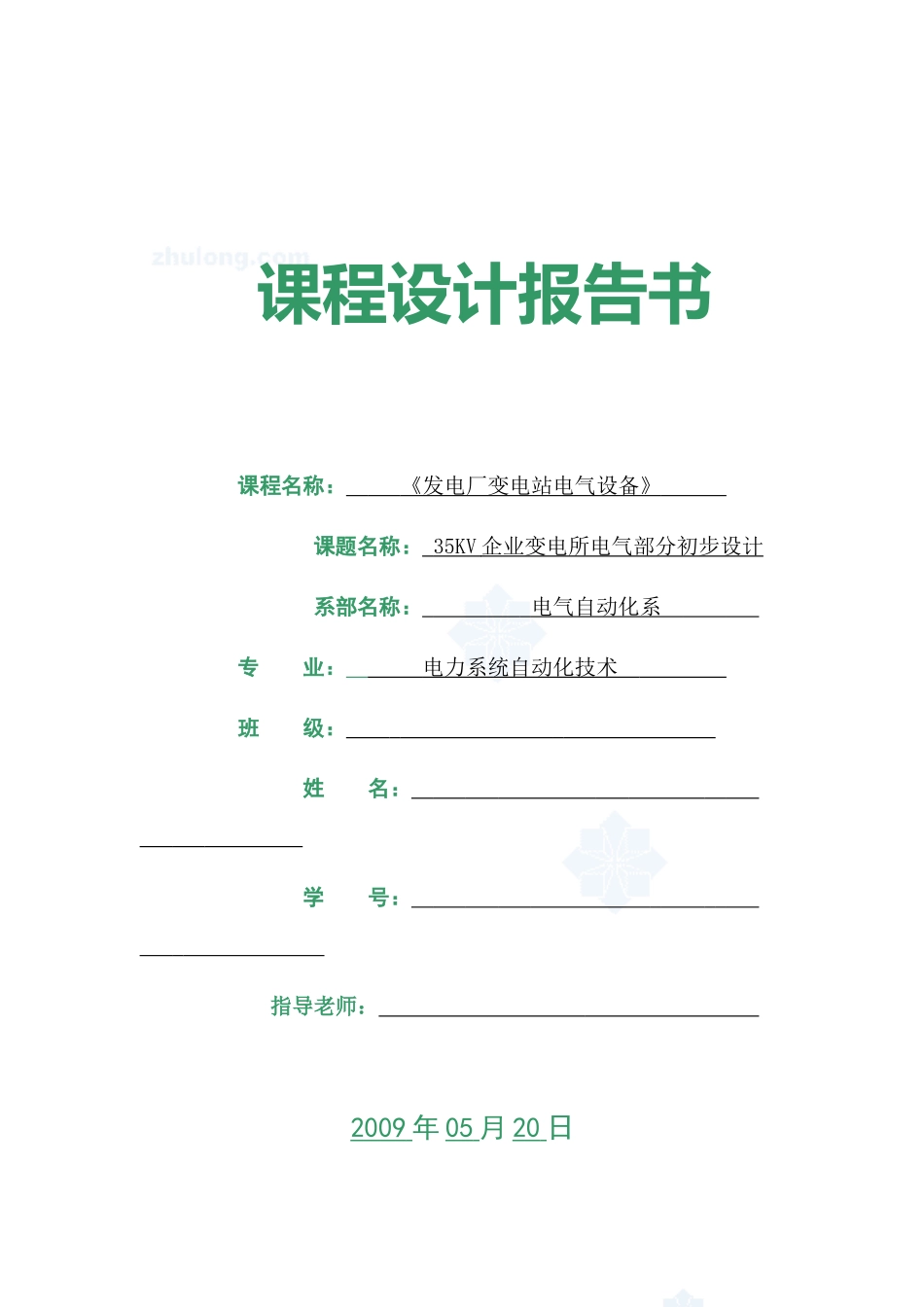

课程设计报告书课程名称：《发电厂变电站电气设备》课题名称：35KV企业变电所电气部分初步设计系部名称：电气自动化系专业：电力系统自动化技术班级：姓名：学号：指导老师：2009年05月20日第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页前言本文是根据中华人民共和国电力公司发布的《35KV～110KV无人值班变电所设计规程》编写的。变电所是电力系统的重要组成部分，它直接影响整个电力系统的安全与经济运行，是联系发电厂和用户的中间环节，起着变换和分配电能的作用。电气主接线是发电厂变电所的主要环节，电气主接线的拟定直接关系着全厂（所）电气设备的选择、配电装置的布置、继电保护和自动装置的确定，是变电站电气部分投资大小的决定性因素。本次设计为35KV变电站电气部分初步设计，共分为任务书、说明书、计算书三部分，所设计的内容力求概念清楚，层次分明。本文在撰写的过程中，曾得到老师和同学的支持，并提供大量的资料和有益的建议，对此表示衷心的感谢。由于我本人还是学生，没有接触过这方面的事，对变电站的设计还比较陌生，所以在设计中不免有很多不妥当之处，还忘老师批评指正。第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页[目录]前言第一篇任务书一、设计要求二、原始资料三、设计任务四、设计成果第二篇说明书第一章概述第二章主接线设计方案第三章主变台数和容量的选择第四章所变的选择和所用电的设计第五章短路电流计算第六章导体及电气设备的选择.第三篇计算书一、主变容量的计算二、短路电流计算参考资料第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页第一篇任务书一、设计要求1、建立工程设计的正确观点，掌握电力系统设计基本原则和方法。2、培养独立思考、解决问题的能力。3、学习使用工程设计手册和其他参考书的能力，学习撰写工程设计说明书。二、原始资料1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。2、距本变电所6Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1000MVA。3、待设计的变电所10KV无电源，考虑以后装设的组电容器，提高功率因素，故要求预留两个间隔。4、本变电所10KV母线到各个车间均用电缆供电，其中一车间和二车间为一类负荷，其余为二类负荷，Tmax=4000h，各馈线负荷如表1—1序号车间名称计算用有功功率（kw）计算用无功功率（kvar）1一车间10464712二车间7354873机械车间8085724装配车间1000491第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页5锻工车间9202766高压站13502977高压泵房7374968其他9316755、所用电的主要负荷见表1—2序号车间名称额定容量（KW）功率因素（cosw）安装台数工作台数备注1主充电机200.8811周期性负荷2浮充电机4.50.8511经常性负荷3蓄电池室通风2.70.8811经常性负荷4室装配装置通风110.7922周期性负荷5交流焊机10.50.511周期性负荷6检修试验点130.811经常性负荷7载波运动0.960.6911经常性负荷8照明负载14经常性负荷9生活水泵用电10经常性负荷6、环境条件1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c，电缆出线净距100mm。2）当地海拔高度507.4m。雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。三、设计任务1、设计本变电所的主电路，论证设计方案是最佳方案，选址主变压器的容量和台数。第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页2、设计本变电所的自用电路，选择自用变压器的容量和台数。3、计算短路电流。4、选择导体及电气设备。四、设计成果1、设计说明书和计算书各一份2、主电路和所用电路图各一份第二篇说明书第一章概述一、设计依据根据设计任务书给出的条件。二、设计原则1、要遵守国家的法律、法规，贯彻执行国家经济建...
