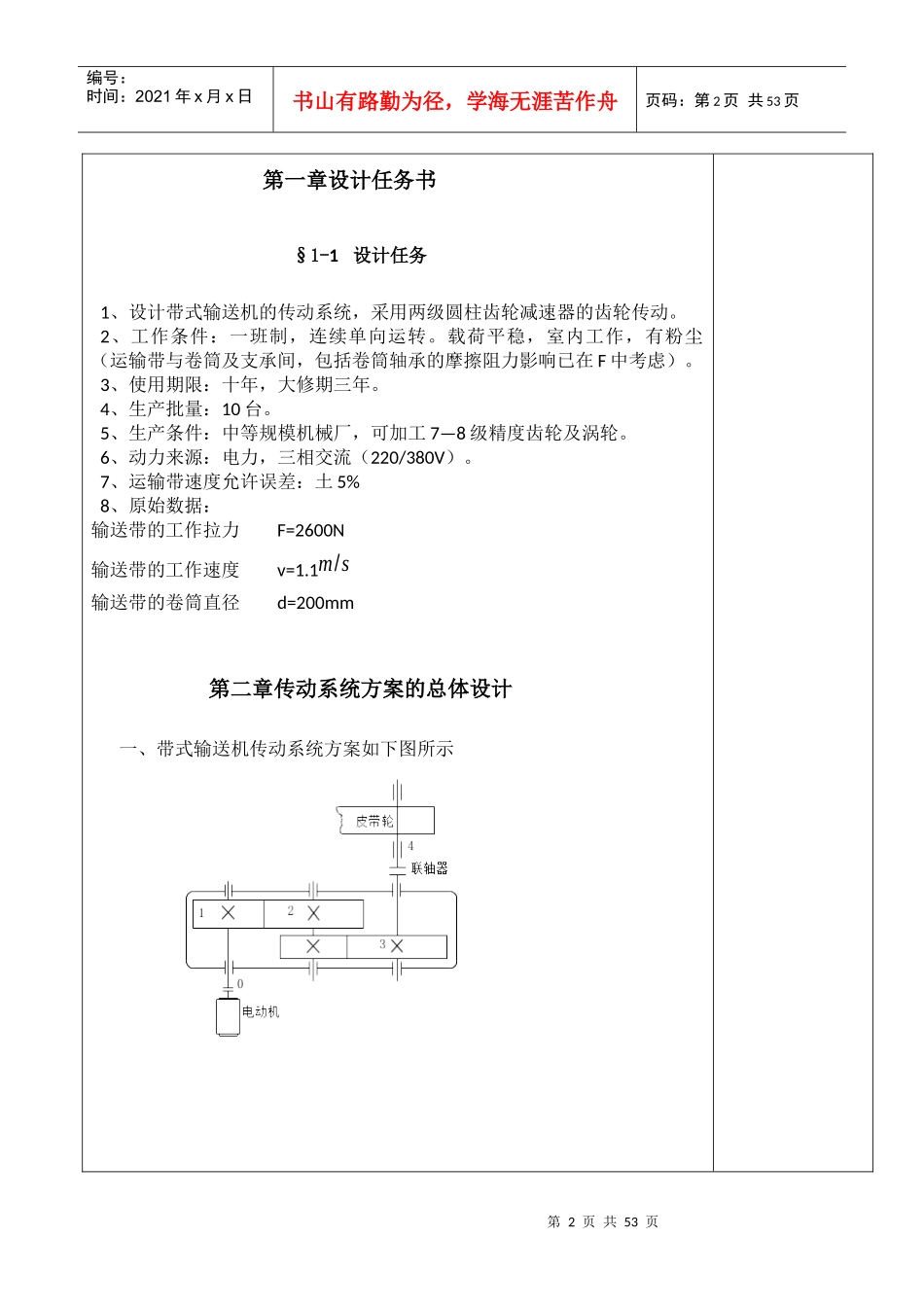

第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共53页计算及说明结果第2页共53页第1页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共53页第一章设计任务书§1-1设计任务1、设计带式输送机的传动系统，采用两级圆柱齿轮减速器的齿轮传动。2、工作条件：一班制，连续单向运转。载荷平稳，室内工作，有粉尘（运输带与卷筒及支承间，包括卷筒轴承的摩擦阻力影响已在F中考虑）。3、使用期限：十年，大修期三年。4、生产批量：10台。5、生产条件：中等规模机械厂，可加工7—8级精度齿轮及涡轮。6、动力来源：电力，三相交流（220/380V）。7、运输带速度允许误差：土5%8、原始数据：输送带的工作拉力F=2600N输送带的工作速度v=1.1m/s输送带的卷筒直径d=200mm第二章传动系统方案的总体设计一、带式输送机传动系统方案如下图所示第3页共53页第2页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共53页计算及说明结果第4页共53页第3页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共53页§2-1电动机的选择1．电动机容量选择根据已知条件由计算得知工作机所需有效功率Pw=pv1000=2600×1.11000=2.86kw设：η轴——对滚动轴承效率。η轴=0.99η01——为齿式联轴器的效率。η01=0.99η齿——为7级齿轮传动的效率。η齿=0.98η筒——输送机滚筒效率。η筒=0.96估算传动系统的总效率：η=η012×η轴4×η齿2×η筒=0.992×0.994×0.982×0.96=0.86工作机所需的电动机攻率为：pr=pwη=2.860.86=3.33kwY系列三相异步电动机技术数据中应满足：。pm≥pr,因此综合应选电动机额定功率pm=4kw2、电动机的转速选择根据已知条件由计算得知输送机滚筒的工作转速nw=60vDπ=60×1000×1.1200×3.14≈105.1r/min方案比较方案号型号额定功率KW同步转速r/min满载转速r/min1Y112M—24.0KW300028902Y112M—44.0KW150014403Y132M1—64.0KW10009604Y160M1—84.0KW750720Pw=2.86kwη=0.86pr=3.33kwnw≈105.1r/min第5页共53页第4页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共53页计算及说明结果第6页共53页第5页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共53页综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第3种方案比较合适，因此选用电动机型号为Y132M1-6，其主要参数如下表：方案号型号额定功率KW同步转速r/min满载转速r/min堵转转矩额定转矩最大转矩额定转矩3Y132M1—64.0KW10009602.02.0主要外形和安装尺寸见下表：§2-2传动比的分配带式输送机传动系统的总传动比：i=nmnw=960105.1=9.13i2=√i/1.3=√9.13/1.3=2.65i3=ii2=9.132.65=3.45传动系统各传动比为：i01=1,i2=2.65,i3=3.45,i4=1§2-3传动系统的运动和动力学参数设计传动系统各轴的转速、功率和转矩的计算如下：0轴——电动机轴n0=960r/minp0=3.33kwT0=9550p0n0=95503.33960=33.13N⋅m1轴——减速器中间轴n1=n0i01=960r/minp1=p0η01=3.33×0.99=3.297kwi=9.13i2=2.65i3=3.45第7页共53页第6页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共53页计算及说明结果第8页共53页第7页共53页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共53页T1=T0i01η01=33.13×1×0.99=32.8N⋅m2轴——减速器中间轴n2=n1i3=9603.45=278.3r/minp2=p1η12=3.297×0.97=3.2kwT2=T1i3η12=32.8×3.45×0.97×0.97=106.5N⋅m3轴——减速器低速轴n3=n2i2=278.32.65=105.02r/minp3=p2η23=3.2×0.97=3.104kwT3=T2i2η23=106.5×2.65×0.97=273.8N⋅m4轴——工作机n4=n3=105.02r/minp4=p3η34=3.104×0.9801=3.04kwT4=T3i4η34=273.8×1×0.9801=268.4N⋅m轴号电动机减速器工作机0轴1轴2轴3轴4轴转速r/min960960278.3105.02105.02功率kw3．333.2973.23.1043.04转矩N•m33.1332.8106.5273.8268.4联接、传动件联轴器齿轮齿轮联轴器传动比13.452.651传动效率0.990.970.970.9801第三章高速级齿轮设计已知条件为PI=¿3....
