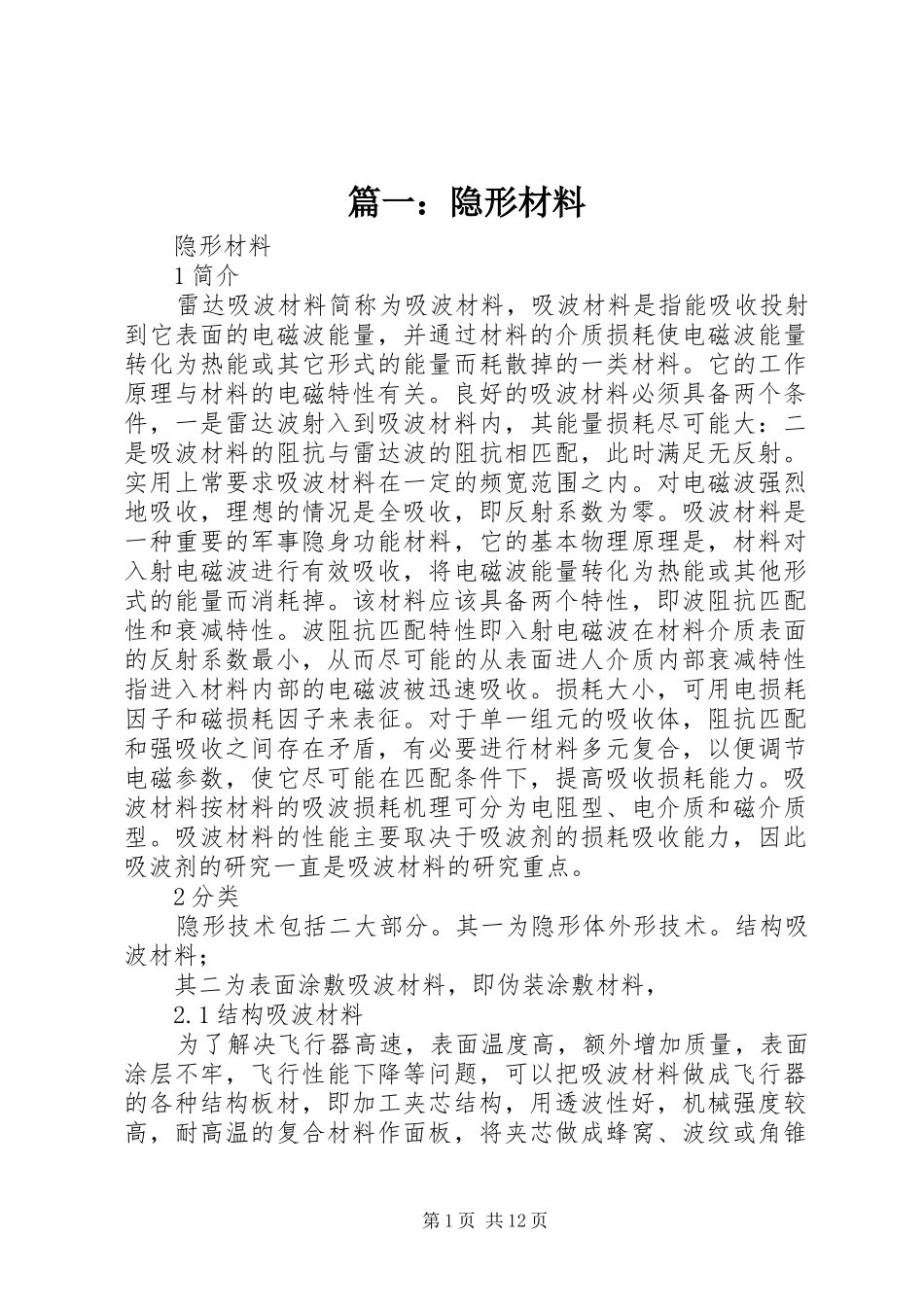

篇一：隐形材料隐形材料1简介雷达吸波材料简称为吸波材料，吸波材料是指能吸收投射到它表面的电磁波能量，并通过材料的介质损耗使电磁波能量转化为热能或其它形式的能量而耗散掉的一类材料。它的工作原理与材料的电磁特性有关。良好的吸波材料必须具备两个条件，一是雷达波射入到吸波材料内，其能量损耗尽可能大：二是吸波材料的阻抗与雷达波的阻抗相匹配，此时满足无反射。实用上常要求吸波材料在一定的频宽范围之内。对电磁波强烈地吸收，理想的情况是全吸收，即反射系数为零。吸波材料是一种重要的军事隐身功能材料，它的基本物理原理是，材料对入射电磁波进行有效吸收，将电磁波能量转化为热能或其他形式的能量而消耗掉。该材料应该具备两个特性，即波阻抗匹配性和衰减特性。波阻抗匹配特性即入射电磁波在材料介质表面的反射系数最小，从而尽可能的从表面进人介质内部衰减特性指进入材料内部的电磁波被迅速吸收。损耗大小，可用电损耗因子和磁损耗因子来表征。对于单一组元的吸收体，阻抗匹配和强吸收之间存在矛盾，有必要进行材料多元复合，以便调节电磁参数，使它尽可能在匹配条件下，提高吸收损耗能力。吸波材料按材料的吸波损耗机理可分为电阻型、电介质和磁介质型。吸波材料的性能主要取决于吸波剂的损耗吸收能力，因此吸波剂的研究一直是吸波材料的研究重点。2分类隐形技术包括二大部分。其一为隐形体外形技术。结构吸波材料；其二为表面涂敷吸波材料，即伪装涂敷材料，2.1结构吸波材料为了解决飞行器高速，表面温度高，额外增加质量，表面涂层不牢，飞行性能下降等问题，可以把吸波材料做成飞行器的各种结构板材，即加工夹芯结构，用透波性好，机械强度较高，耐高温的复合材料作面板，将夹芯做成蜂窝、波纹或角锥第1页共12页结构，芯层可填充低强度泡沫吸波剂，或将吸波材料喷涂在夹芯壁面上，使雷达波经多次反射，提高吸波效果。目前国外一些隐形飞行器先后都采用了结构吸波材料和表面喷涂吸波材料相结合。美国的f-一117a隐形战斗轰炸机，在发动机周围、主翼前缘、垂直尾冀及前部机身的蒙皮材料都采用对雷达波反射小的硼纤维复合材料和碳纤维复合材料。隐形轰炸机弘-2的机翼蒙皮是一种六角形蜂窝夹芯碳，环氧吸波结构材料。由于巡航导弹射程远。速度慢的缺点。因此，使其具有隐形能力显得十分重要，现在美国隐形“战斧”巡航导弹的雷达散射截面只有0.05m2，肛-52远程轰炸机经过隐形设计后，其散射截面只有海鸥大小。研究制造结构吸波材料开始时间比较早，具有应用性比较好的是美国emerson公司制造的eccosobcr产品，它由数片平行排列的电阻片作损耗层，以塑料蜂窝结构作隔离层，外表面有0.8mm厚的面板，具有高强度的刚性板材，质量轻，工作频带宽。带内衰减为20db，其中cr—114和124用于制造sram导弹的水平安定面，该公司研制成功的另一种产品为k--ram结构吸波材料，它是由碳纤维作为反射层与损耗大的芳轮纤维为填料而组成，其特点是高强度，宽频带，可以在2--40ghz频率范围工作。据文献报导国外飞行器上大量采用碳纤维或碳／玻璃纤维混合纤维作为增强村材料的结构吸材料。随着隐形技术发展。结构吸波材料向多层结构吸波材料发履。我国有单位研究成功由增强材料（玻109璃钢1、基体、吸波剂组成三层结构吸波材料，在厚度7mm，频8---18ghz范围内衰减大于10db，材料密度小于29／cm3，强度接近纯玻璃钢，是一种比较好的多层结构吸波材料。这理值得注意的结构吸波材料的强度和刚度问题，因为巡航导弹对结构材料的强度和刚度要求很高，因此，应用于巡航导弹上的翼和壳体的结构吸波材料，除了具有优良的吸波性能外，还应具有足够的强度和刚度，只有这样才能胜任总体的技术指标的要求。2.2.隐形涂料这类材料是人们研究摄多，品种较多，它是由吸波剂与胶粘荆按一定比例均匀地混合，通过一定的工艺方法制成的。第2页共12页2.2.1胶粘剂高性能的隐形涂料，除了有高性能的吸波剂外，还需要适合于飞行器在复杂、恶劣环境中工作技术要求的胶粘剂，目前可供作为胶粘剂的有橡胶型和树脂型两大类。橡胶型的有氯丁橡胶，聚异丁烯，丁烷基橡胶，氯磺化聚乙稀及硫化硅橡胶等，该类材料具有弹...
