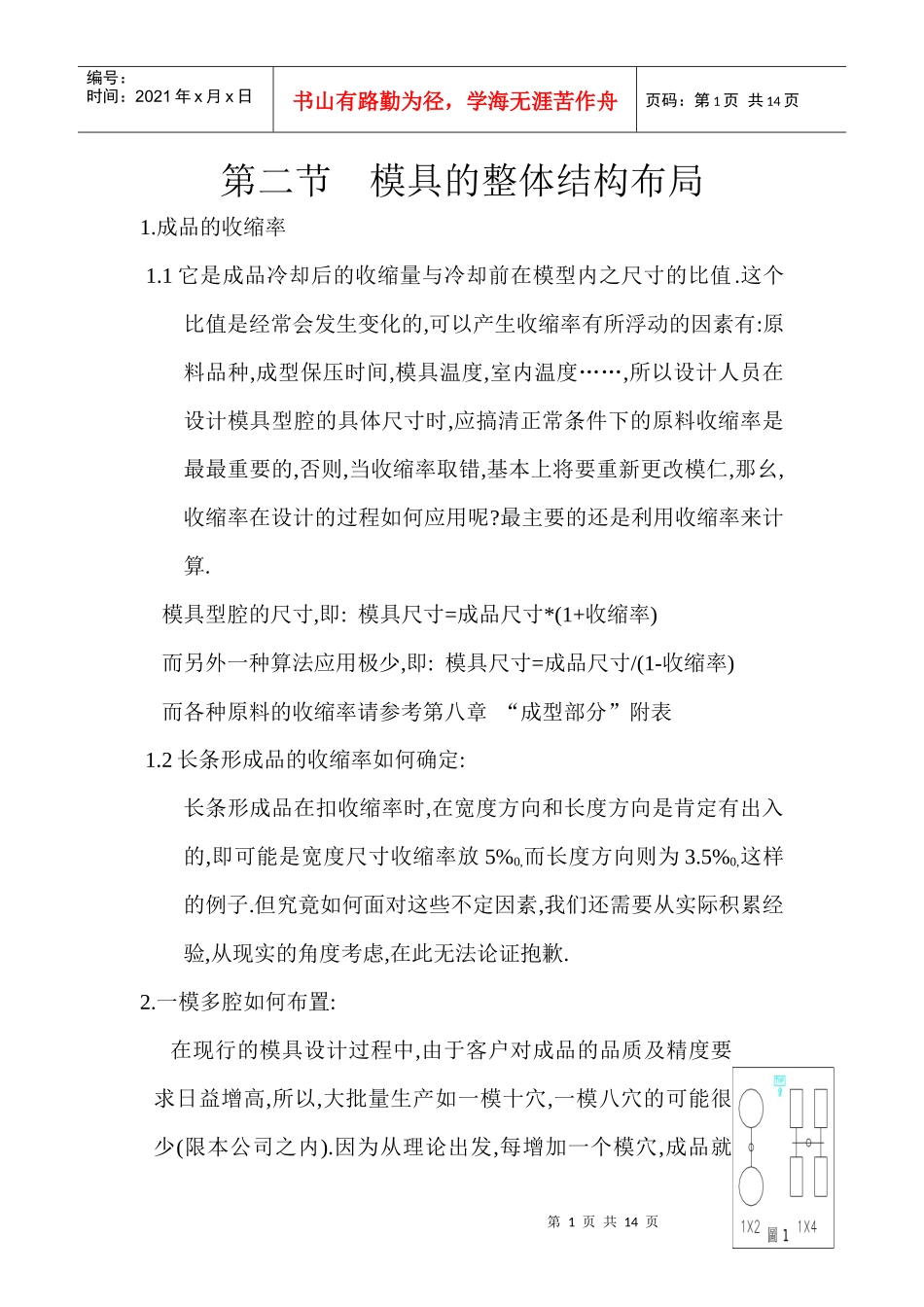

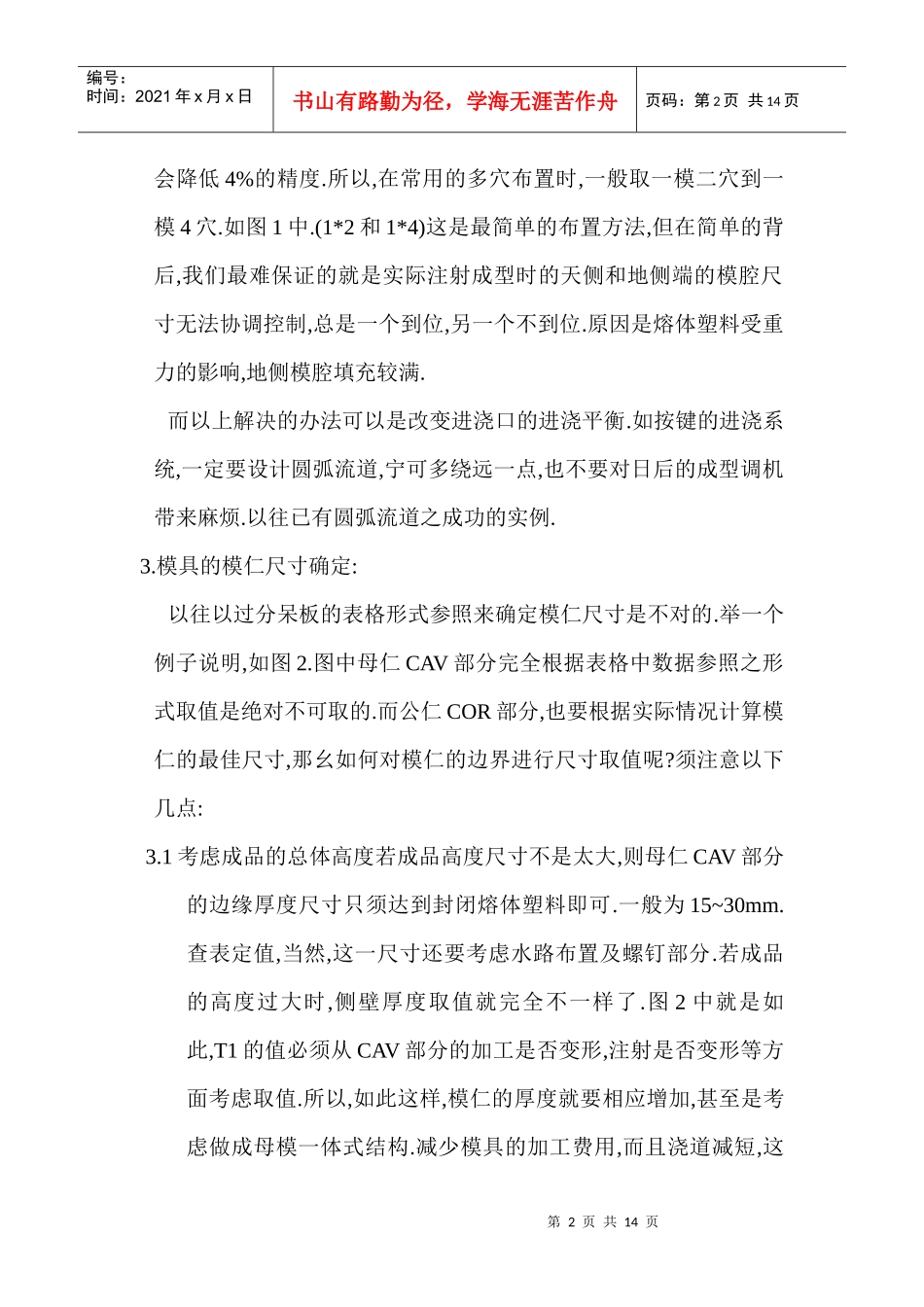

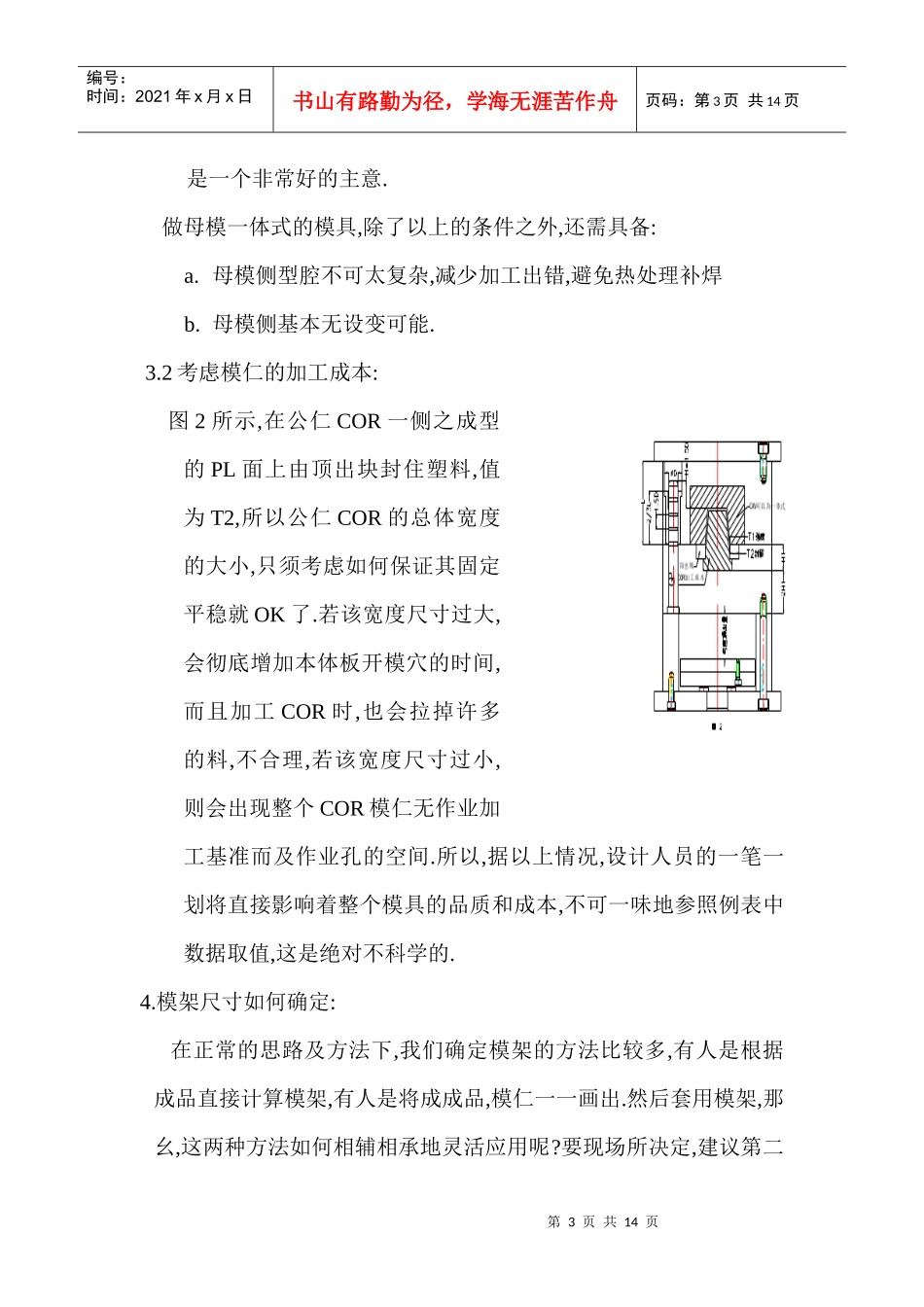

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第二节模具的整体结构布局1.成品的收缩率1.1它是成品冷却后的收缩量与冷却前在模型内之尺寸的比值.这个比值是经常会发生变化的,可以产生收缩率有所浮动的因素有:原料品种,成型保压时间,模具温度,室内温度……,所以设计人员在设计模具型腔的具体尺寸时,应搞清正常条件下的原料收缩率是最最重要的,否则,当收缩率取错,基本上将要重新更改模仁,那幺,收缩率在设计的过程如何应用呢?最主要的还是利用收缩率来计算.模具型腔的尺寸,即:模具尺寸=成品尺寸*(1+收缩率)而另外一种算法应用极少,即:模具尺寸=成品尺寸/(1-收缩率)而各种原料的收缩率请参考第八章“成型部分”附表1.2长条形成品的收缩率如何确定:长条形成品在扣收缩率时,在宽度方向和长度方向是肯定有出入的,即可能是宽度尺寸收缩率放5%0,而长度方向则为3.5%0,这样的例子.但究竟如何面对这些不定因素,我们还需要从实际积累经验,从现实的角度考虑,在此无法论证抱歉.2.一模多腔如何布置:在现行的模具设计过程中,由于客户对成品的品质及精度要求日益增高,所以,大批量生产如一模十穴,一模八穴的可能很少(限本公司之内).因为从理论出发,每增加一个模穴,成品就第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页会降低4%的精度.所以,在常用的多穴布置时,一般取一模二穴到一模4穴.如图1中.(1*2和1*4)这是最简单的布置方法,但在简单的背后,我们最难保证的就是实际注射成型时的天侧和地侧端的模腔尺寸无法协调控制,总是一个到位,另一个不到位.原因是熔体塑料受重力的影响,地侧模腔填充较满.而以上解决的办法可以是改变进浇口的进浇平衡.如按键的进浇系统,一定要设计圆弧流道,宁可多绕远一点,也不要对日后的成型调机带来麻烦.以往已有圆弧流道之成功的实例.3.模具的模仁尺寸确定:以往以过分呆板的表格形式参照来确定模仁尺寸是不对的.举一个例子说明,如图2.图中母仁CAV部分完全根据表格中数据参照之形式取值是绝对不可取的.而公仁COR部分,也要根据实际情况计算模仁的最佳尺寸,那幺如何对模仁的边界进行尺寸取值呢?须注意以下几点:3.1考虑成品的总体高度若成品高度尺寸不是太大,则母仁CAV部分的边缘厚度尺寸只须达到封闭熔体塑料即可.一般为15~30mm.查表定值,当然,这一尺寸还要考虑水路布置及螺钉部分.若成品的高度过大时,侧壁厚度取值就完全不一样了.图2中就是如此,T1的值必须从CAV部分的加工是否变形,注射是否变形等方面考虑取值.所以,如此这样,模仁的厚度就要相应增加,甚至是考虑做成母模一体式结构.减少模具的加工费用,而且浇道减短,这第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页是一个非常好的主意.做母模一体式的模具,除了以上的条件之外,还需具备:a.母模侧型腔不可太复杂,减少加工出错,避免热处理补焊b.母模侧基本无设变可能.3.2考虑模仁的加工成本:图2所示,在公仁COR一侧之成型的PL面上由顶出块封住塑料,值为T2,所以公仁COR的总体宽度的大小,只须考虑如何保证其固定平稳就OK了.若该宽度尺寸过大,会彻底增加本体板开模穴的时间,而且加工COR时,也会拉掉许多的料,不合理,若该宽度尺寸过小,则会出现整个COR模仁无作业加工基准而及作业孔的空间.所以,据以上情况,设计人员的一笔一划将直接影响着整个模具的品质和成本,不可一味地参照例表中数据取值,这是绝对不科学的.4.模架尺寸如何确定:在正常的思路及方法下,我们确定模架的方法比较多,有人是根据成品直接计算模架,有人是将成成品,模仁一一画出.然后套用模架,那幺,这两种方法如何相辅相承地灵活应用呢?要现场所决定,建议第二第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页种方法行事.在模仁的宽度确定了,可以试比较的方法来选择不同的模架,基本上当CAV或COR,并同模仁压块之最大投影宽度在顶出板的宽度范围就可以了.若要跑滑块或所遇母模型腔特别深之特殊情况,可以据实追加模架宽度.另外,模架高度方面主要是母模和公模本体板及枕板部分的厚度,母...
