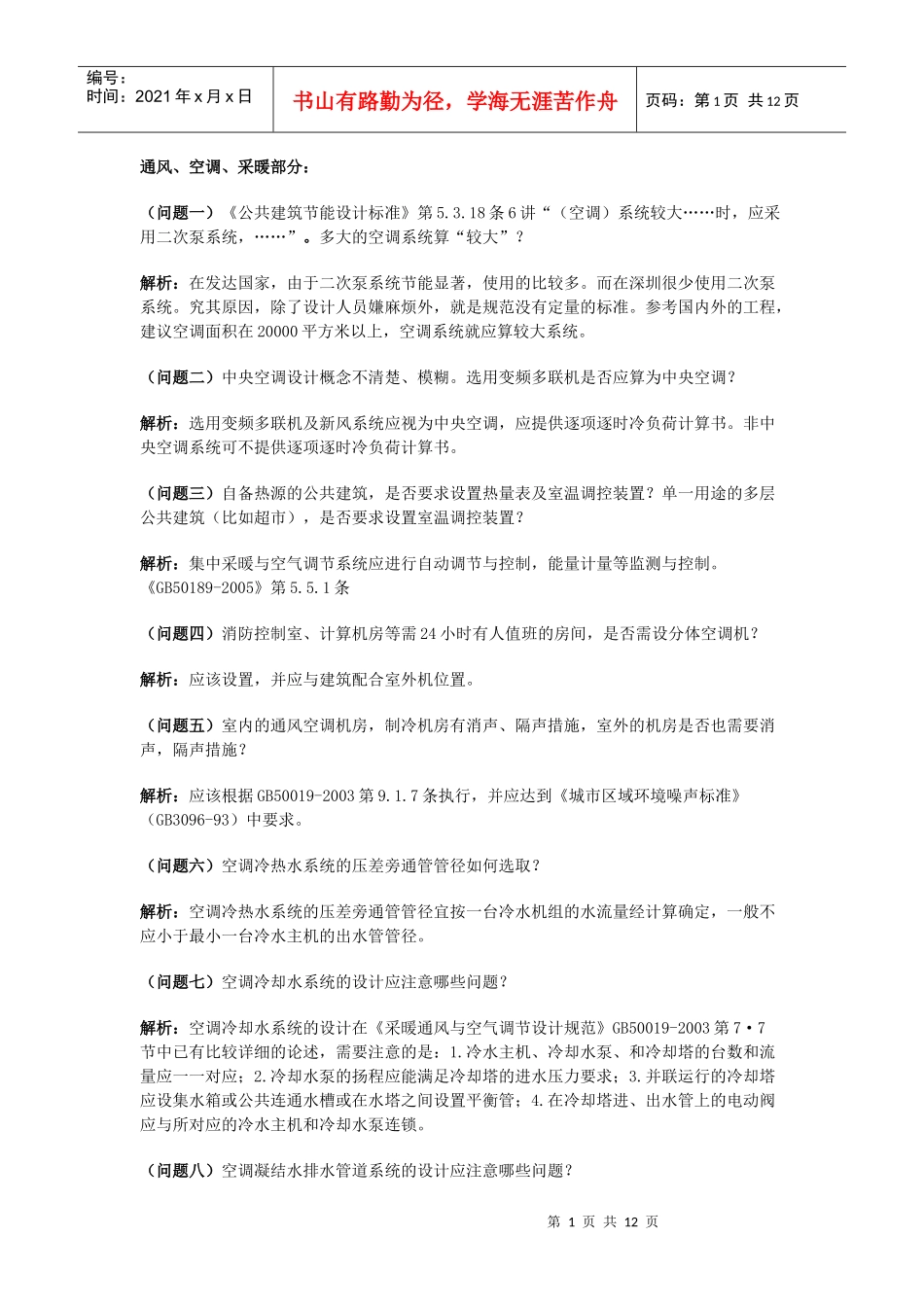

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页通风、空调、采暖部分：（问题一）《公共建筑节能设计标准》第5.3.18条6讲“（空调）系统较大……时，应采用二次泵系统，……”。多大的空调系统算“较大”？解析：在发达国家，由于二次泵系统节能显著，使用的比较多。而在深圳很少使用二次泵系统。究其原因，除了设计人员嫌麻烦外，就是规范没有定量的标准。参考国内外的工程，建议空调面积在20000平方米以上，空调系统就应算较大系统。（问题二）中央空调设计概念不清楚、模糊。选用变频多联机是否应算为中央空调？解析：选用变频多联机及新风系统应视为中央空调，应提供逐项逐时冷负荷计算书。非中央空调系统可不提供逐项逐时冷负荷计算书。（问题三）自备热源的公共建筑，是否要求设置热量表及室温调控装置？单一用途的多层公共建筑（比如超市），是否要求设置室温调控装置？解析：集中采暖与空气调节系统应进行自动调节与控制，能量计量等监测与控制。《GB50189-2005》第5.5.1条（问题四）消防控制室、计算机房等需24小时有人值班的房间，是否需设分体空调机？解析：应该设置，并应与建筑配合室外机位置。（问题五）室内的通风空调机房，制冷机房有消声、隔声措施，室外的机房是否也需要消声，隔声措施？解析：应该根据GB50019-2003第9.1.7条执行，并应达到《城市区域环境噪声标准》（GB3096-93）中要求。（问题六）空调冷热水系统的压差旁通管管径如何选取？解析：空调冷热水系统的压差旁通管管径宜按一台冷水机组的水流量经计算确定，一般不应小于最小一台冷水主机的出水管管径。（问题七）空调冷却水系统的设计应注意哪些问题？解析：空调冷却水系统的设计在《采暖通风与空气调节设计规范》GB50019-2003第7·7节中已有比较详细的论述，需要注意的是：1.冷水主机、冷却水泵、和冷却塔的台数和流量应一一对应；2.冷却水泵的扬程应能满足冷却塔的进水压力要求；3.并联运行的冷却塔应设集水箱或公共连通水槽或在水塔之间设置平衡管；4.在冷却塔进、出水管上的电动阀应与所对应的冷水主机和冷却水泵连锁。（问题八）空调凝结水排水管道系统的设计应注意哪些问题？第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页解析：空调凝结水管道应按《采暖通风与空气调节设计规范》GB50019-2003第6·4·18条设计。在施工图纸中，需说明管道材料及管径的选用，水封设置的位置，管道的坡向和坡度，保温材料的选型，保温材料的厚度应按防止表面结露的方法计算；应注意，凝结水水平管与立管相接处和立管低部排入排水井前均应设置水封。（问题九）空调水系统管道的水压试验应注意哪些问题？解析：空调水系统管道的水压试验应按《通风与管道工程施工质量验收规范》GB50243-2002第9·2·3条执行。但应注意，每个工程空调水系统（包括冷冻水系统和冷却水系统）的工作压力是不同的，所以在图纸中，需要明确系统（冷冻水系统、冷却水系统）的工作压力。（问题十）餐厅排风可否作为厨房补风？解析：厨房的排风量是非常大的，因此需要一定的补风；而餐厅因为人员数量多，新风量大，为了保证适当的室内正压，也是需要一定量的排风的。如果能够合理的组织气流，使餐厅内的较低温度的排风做作为厨房的补风，不但可以节约能源，还能降低厨房内的温度，改善厨房的环境条件，因此是可行的。（宜在餐厅的排风口设置初效过滤装置；或设置空气热交换器进行间接热交换）（问题十一）厨房计算排风量的65%通过排气罩排至室外，而由房间的全面换气排出35%；其排风量计算按操作面宽计算或炉灶排风量计算还是换气次数计算？解析：如果已有工艺布置，则宜根据设备散热量和送排风温差，按热平衡计算排风量。（问题十二）厨房排气罩口吸气速度一般不应小于0.5m/s，排风管内速度不应小于10m/s；排油烟部分风速按10m/s设计风管，全面换气部分风管风速宜按多大，是否按平时通风风速？全面换气部分是否需设油烟净化装置？解析：宜按8～10m/s设计风管，是否需设油烟净化装置，应根据排风口位置是否对周围环境有影响，最好征得环保部门认...
