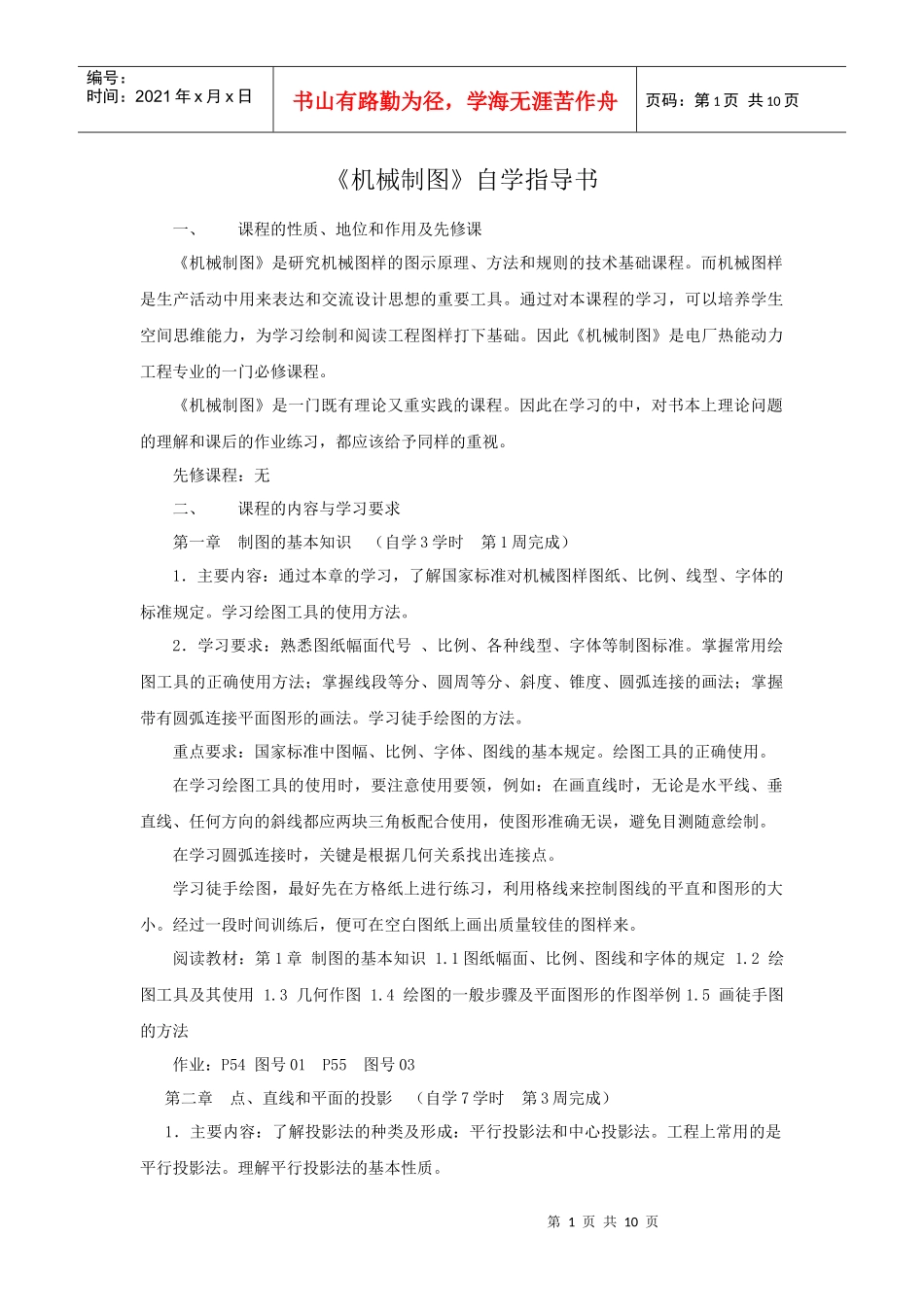

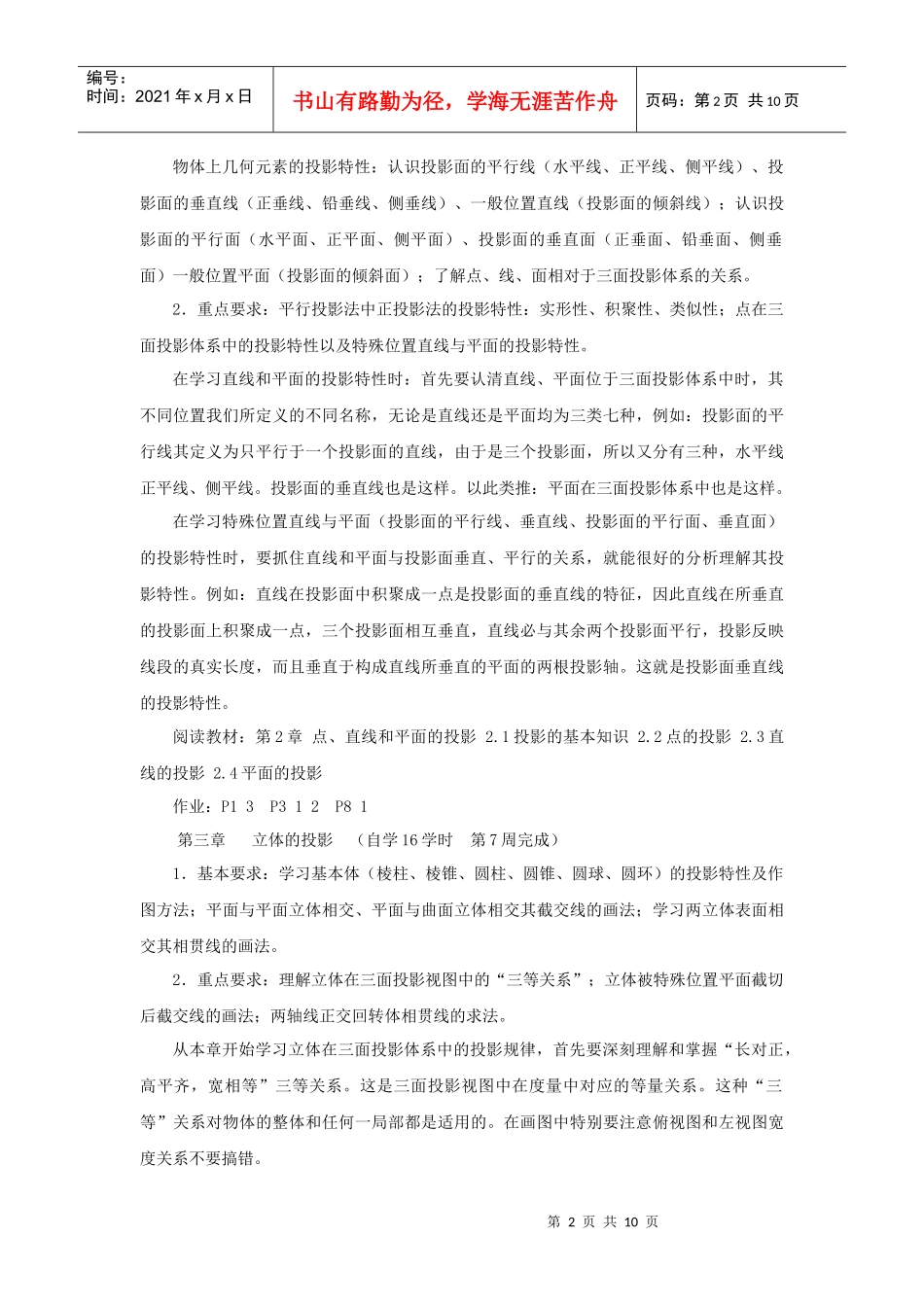

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页《机械制图》自学指导书一、课程的性质、地位和作用及先修课《机械制图》是研究机械图样的图示原理、方法和规则的技术基础课程。而机械图样是生产活动中用来表达和交流设计思想的重要工具。通过对本课程的学习，可以培养学生空间思维能力，为学习绘制和阅读工程图样打下基础。因此《机械制图》是电厂热能动力工程专业的一门必修课程。《机械制图》是一门既有理论又重实践的课程。因此在学习的中，对书本上理论问题的理解和课后的作业练习，都应该给予同样的重视。先修课程：无二、课程的内容与学习要求第一章制图的基本知识（自学3学时第1周完成）1．主要内容：通过本章的学习，了解国家标准对机械图样图纸、比例、线型、字体的标准规定。学习绘图工具的使用方法。2．学习要求：熟悉图纸幅面代号、比例、各种线型、字体等制图标准。掌握常用绘图工具的正确使用方法；掌握线段等分、圆周等分、斜度、锥度、圆弧连接的画法；掌握带有圆弧连接平面图形的画法。学习徒手绘图的方法。重点要求：国家标准中图幅、比例、字体、图线的基本规定。绘图工具的正确使用。在学习绘图工具的使用时，要注意使用要领，例如：在画直线时，无论是水平线、垂直线、任何方向的斜线都应两块三角板配合使用，使图形准确无误，避免目测随意绘制。在学习圆弧连接时，关键是根据几何关系找出连接点。学习徒手绘图，最好先在方格纸上进行练习，利用格线来控制图线的平直和图形的大小。经过一段时间训练后，便可在空白图纸上画出质量较佳的图样来。阅读教材：第1章制图的基本知识1.1图纸幅面、比例、图线和字体的规定1.2绘图工具及其使用1.3几何作图1.4绘图的一般步骤及平面图形的作图举例1.5画徒手图的方法作业：P54图号01P55图号03第二章点、直线和平面的投影（自学7学时第3周完成）1．主要内容：了解投影法的种类及形成：平行投影法和中心投影法。工程上常用的是平行投影法。理解平行投影法的基本性质。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页物体上几何元素的投影特性：认识投影面的平行线（水平线、正平线、侧平线）、投影面的垂直线（正垂线、铅垂线、侧垂线）、一般位置直线（投影面的倾斜线）；认识投影面的平行面（水平面、正平面、侧平面）、投影面的垂直面（正垂面、铅垂面、侧垂面）一般位置平面（投影面的倾斜面）；了解点、线、面相对于三面投影体系的关系。2．重点要求：平行投影法中正投影法的投影特性：实形性、积聚性、类似性；点在三面投影体系中的投影特性以及特殊位置直线与平面的投影特性。在学习直线和平面的投影特性时：首先要认清直线、平面位于三面投影体系中时，其不同位置我们所定义的不同名称，无论是直线还是平面均为三类七种，例如：投影面的平行线其定义为只平行于一个投影面的直线，由于是三个投影面，所以又分有三种，水平线正平线、侧平线。投影面的垂直线也是这样。以此类推：平面在三面投影体系中也是这样。在学习特殊位置直线与平面（投影面的平行线、垂直线、投影面的平行面、垂直面）的投影特性时，要抓住直线和平面与投影面垂直、平行的关系，就能很好的分析理解其投影特性。例如：直线在投影面中积聚成一点是投影面的垂直线的特征，因此直线在所垂直的投影面上积聚成一点，三个投影面相互垂直，直线必与其余两个投影面平行，投影反映线段的真实长度，而且垂直于构成直线所垂直的平面的两根投影轴。这就是投影面垂直线的投影特性。阅读教材：第2章点、直线和平面的投影2.1投影的基本知识2.2点的投影2.3直线的投影2.4平面的投影作业：P13P312P81第三章立体的投影（自学16学时第7周完成）1．基本要求：学习基本体（棱柱、棱锥、圆柱、圆锥、圆球、圆环）的投影特性及作图方法；平面与平面立体相交、平面与曲面立体相交其截交线的画法；学习两立体表面相交其相贯线的画法。2．重点要求：理解立体在三面投影视图中的“三等关系”；立体被特殊位置平面截切后截交线的画法；两轴线正交回转体相贯线的求法。从本章开始学习立...
