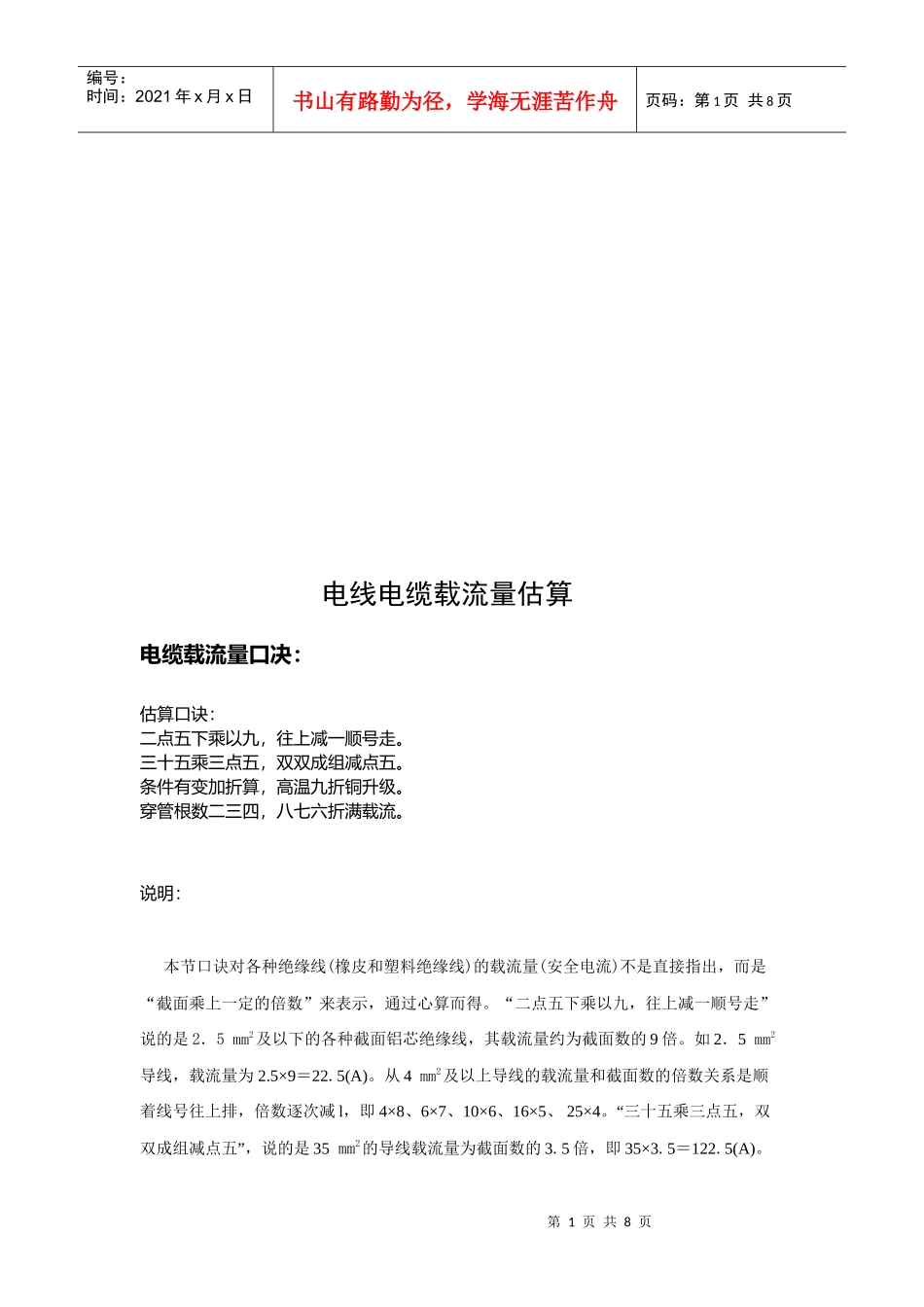

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页电线电缆载流量估算电缆载流量口决：估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。说明：本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。“二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm2导线，载流量为2.5×9＝22.5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4“。三十五乘三点五，双”双成组减点五，说的是35mm2的导线载流量为截面数的3.5倍，即35×3.5＝122.5(A)。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0.5。即50、70mm2导线的载流量为截面数的3倍；95、120mm2导线载流量是其截面积数的2.5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。计算电缆载流量选择电缆（根据电流选择电缆）：导线的载流量与导线截面有关，也与导线的材料、、型号、长度、敷设方法以及环境温度等有关，影响的因素较多，计算也较复杂。计算选用导线截面时应以末端允许电压降(通常以额定电压-5%)为基数。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算，便可直接算出，不必查表。计算导线电阻：R＝U/I(U＝线与线电压降，单线为1/2U，I＝负载电流)计算导线截面：S＝ρ×L/R(铜线电阻率：ρ＝0.0172.铝线电阻率：ρ＝0.0283，L＝长度为米)1.口诀铝芯绝缘线载流量与截面的倍数关系10下五，100上二，25、35，四、三界，.70、95，两倍半。穿管、温度，八、九折。裸线加一半。铜线升级算。说明：口诀对各种截面的载流量（安）不是直接指出的，而是用截面乘上一定的倍数来表示。为此将我国常用导线标称截面（平方毫米）排列如下：第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……(1)第一句口诀指出铝芯绝缘线载流量（安）、可按截面的倍数来计算。口诀中的阿拉伯数码表示导线截面（平方毫米），汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下：1～1016、2535、5070、95120以上﹀﹀﹀﹀﹀五倍四倍三倍二倍半二倍“现在再和口诀对照就更清楚了，口诀10”下五是指截面在10以下，载流量都是截面数“值的五倍。100”上二（读百上二）是指截面100以上的载流量是截面数值的二倍。截面为25与35“是四倍和三倍的分界处。这就是口诀25、35”，四三界。而截面70、95则为二点五倍。从上面的排列可以看出：除10以下及100以上之外，中间的导线截面是每两种规格属同一种倍数。例如铝芯绝缘线，环境温度为不大于25℃时的载流量的计算：当截面为6平方毫米时，算得载流量为30安；当截面为150平方毫米时，算得载流量为300安；当截面为70平方毫米时，算得载流量为175安；从上面的排列还可以看出：倍数随截面的增大而减小，在倍数转变的交界处，误差稍大些。比如截面25与35是四倍与三倍的分界处，25属四倍的范围，它按口诀算为100安，但按手册为97安；而35则相反，按口诀算为105安，但查表为117安。不“”过这对使用的影响并不大。当然，若能胸中有数，在选择导线截面时，25的不让它满到100安，35的则可略为超过105安便更准确了。同样，2.5平方毫米的导线位置在五倍的始端，实际便不止五...
