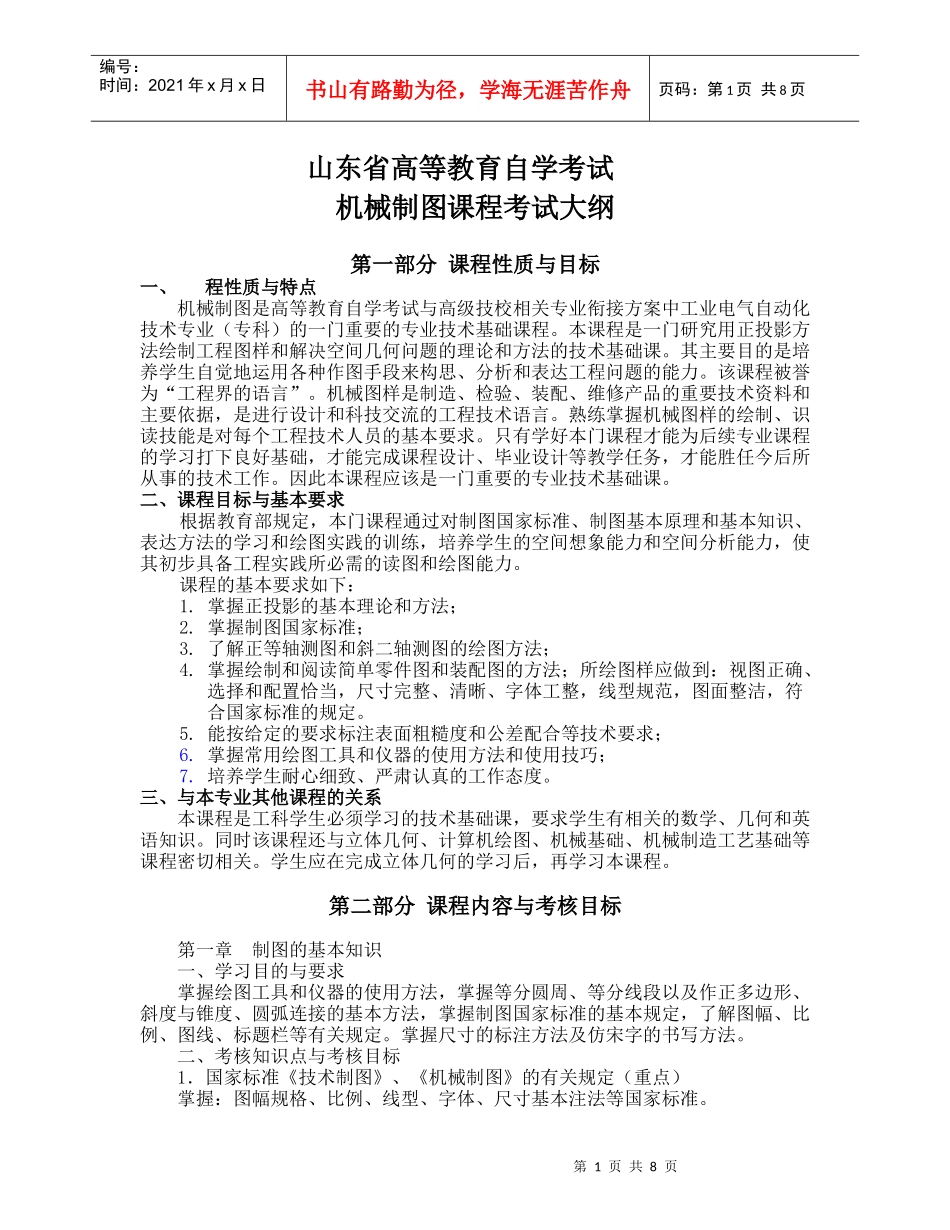

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页山东省高等教育自学考试机械制图课程考试大纲第一部分课程性质与目标一、程性质与特点机械制图是高等教育自学考试与高级技校相关专业衔接方案中工业电气自动化技术专业（专科）的一门重要的专业技术基础课程。本课程是一门研究用正投影方法绘制工程图样和解决空间几何问题的理论和方法的技术基础课。其主要目的是培养学生自觉地运用各种作图手段来构思、分析和表达工程问题的能力。该课程被誉为“工程界的语言”。机械图样是制造、检验、装配、维修产品的重要技术资料和主要依据，是进行设计和科技交流的工程技术语言。熟练掌握机械图样的绘制、识读技能是对每个工程技术人员的基本要求。只有学好本门课程才能为后续专业课程的学习打下良好基础，才能完成课程设计、毕业设计等教学任务，才能胜任今后所从事的技术工作。因此本课程应该是一门重要的专业技术基础课。二、课程目标与基本要求根据教育部规定，本门课程通过对制图国家标准、制图基本原理和基本知识、表达方法的学习和绘图实践的训练，培养学生的空间想象能力和空间分析能力，使其初步具备工程实践所必需的读图和绘图能力。课程的基本要求如下：1.掌握正投影的基本理论和方法；2.掌握制图国家标准；3.了解正等轴测图和斜二轴测图的绘图方法；4.掌握绘制和阅读简单零件图和装配图的方法；所绘图样应做到：视图正确、选择和配置恰当，尺寸完整、清晰、字体工整，线型规范，图面整洁，符合国家标准的规定。5.能按给定的要求标注表面粗糙度和公差配合等技术要求；6.掌握常用绘图工具和仪器的使用方法和使用技巧；7.培养学生耐心细致、严肃认真的工作态度。三、与本专业其他课程的关系本课程是工科学生必须学习的技术基础课，要求学生有相关的数学、几何和英语知识。同时该课程还与立体几何、计算机绘图、机械基础、机械制造工艺基础等课程密切相关。学生应在完成立体几何的学习后，再学习本课程。第二部分课程内容与考核目标第一章制图的基本知识一、学习目的与要求掌握绘图工具和仪器的使用方法，掌握等分圆周、等分线段以及作正多边形、斜度与锥度、圆弧连接的基本方法，掌握制图国家标准的基本规定，了解图幅、比例、图线、标题栏等有关规定。掌握尺寸的标注方法及仿宋字的书写方法。二、考核知识点与考核目标1．国家标准《技术制图》、《机械制图》的有关规定（重点）掌握：图幅规格、比例、线型、字体、尺寸基本注法等国家标准。第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页掌握：长仿宋字、阿拉伯数字和拉丁字母的书写方法。掌握：平面图形的尺寸标注方法并做到：一要正确，即符合国家标准；二要齐全，即能满足绘图的需求。2．绘图工具和使用方法（次重点）了解：常用绘图工具(如丁字尺、三角板、圆规)的使用方法。3．几何作图（重点）掌握：使用尺规绘制正多边形、锥度和斜度的方法。掌握：利用分规等分线段的方法。了解：利用三角板和丁字尺绘制15度角倍数线的方法。4．平面图形的分析和画法（重点）掌握：平面图形的尺寸分类和尺寸基准掌握：平面图形的线段分析掌握：仪器绘图技能(如布局、打底稿、加深等)，做到作图准确、图线分明、字体工整、图面整洁。掌握：绘制草图的方法第二章点、直线、平面的投影一、教学内容和基本要求掌握正投影法及三视图的形成方法和投影规律，熟练掌握点的投影、直线的投影、平面投影及其形成规律，掌握平面内点和直线的画法，能够求得一般位置直线的实长和平面图形的实形。二、考核知识点与考核目标1．投影的基本知识（重点）了解：投影方法及其特点掌握：正投影法的原理和应用2点的投影（重点）掌握：点的三面投影的形成和投影规律掌握：点的投影和坐标的关系了解：空间各种位置点的坐标特点和投影规律了解：重影点的概念和投影规律及坐标特点。3直线的投影（次重点）掌握：直线的分类和投影规律了解：直线的相对位置和投影特点掌握：直线上点的求法和定比分割了解：直角投影定理4平面的投影（重点）掌握：平面的分类和投影特点掌握：平面上取点...
