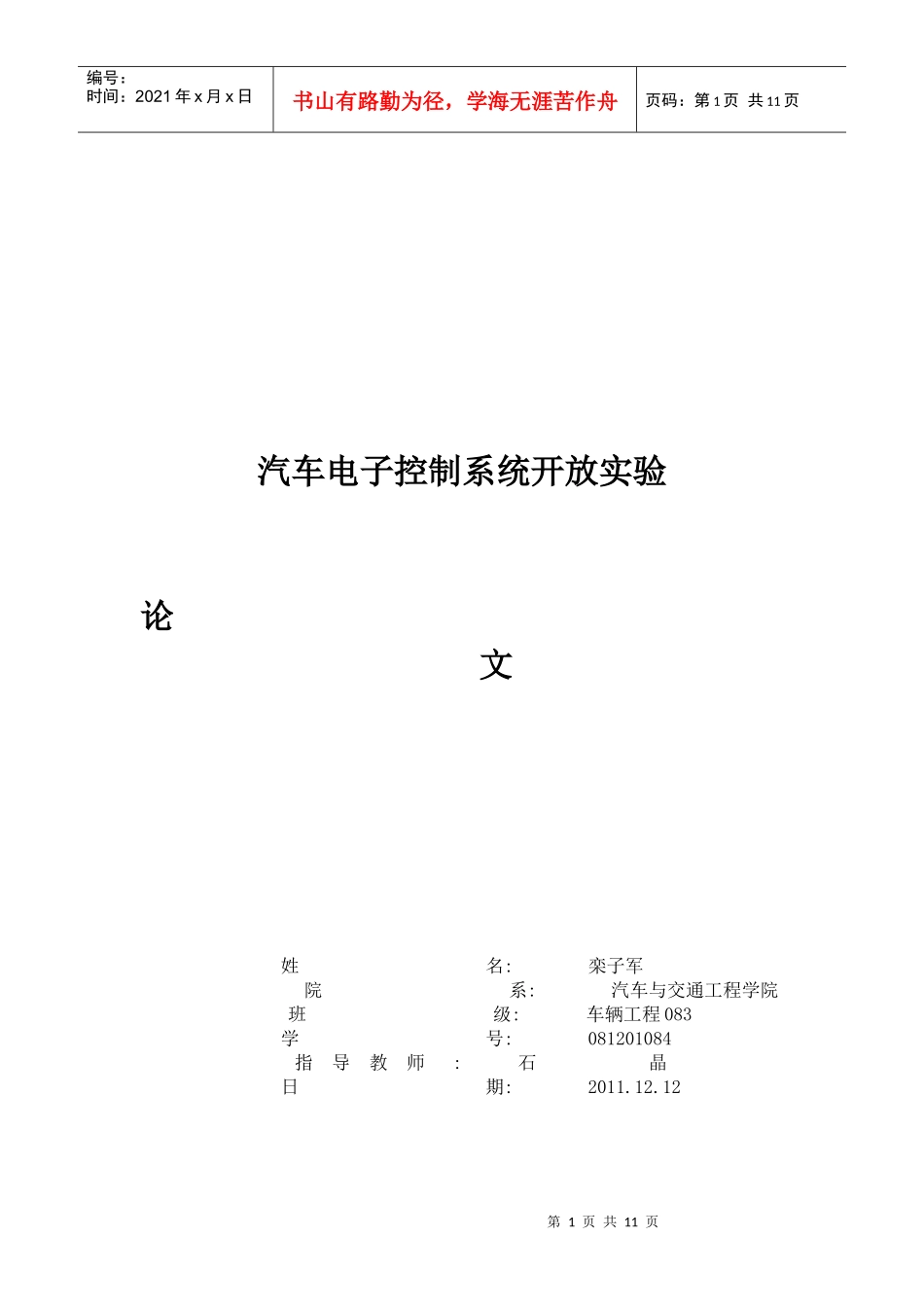

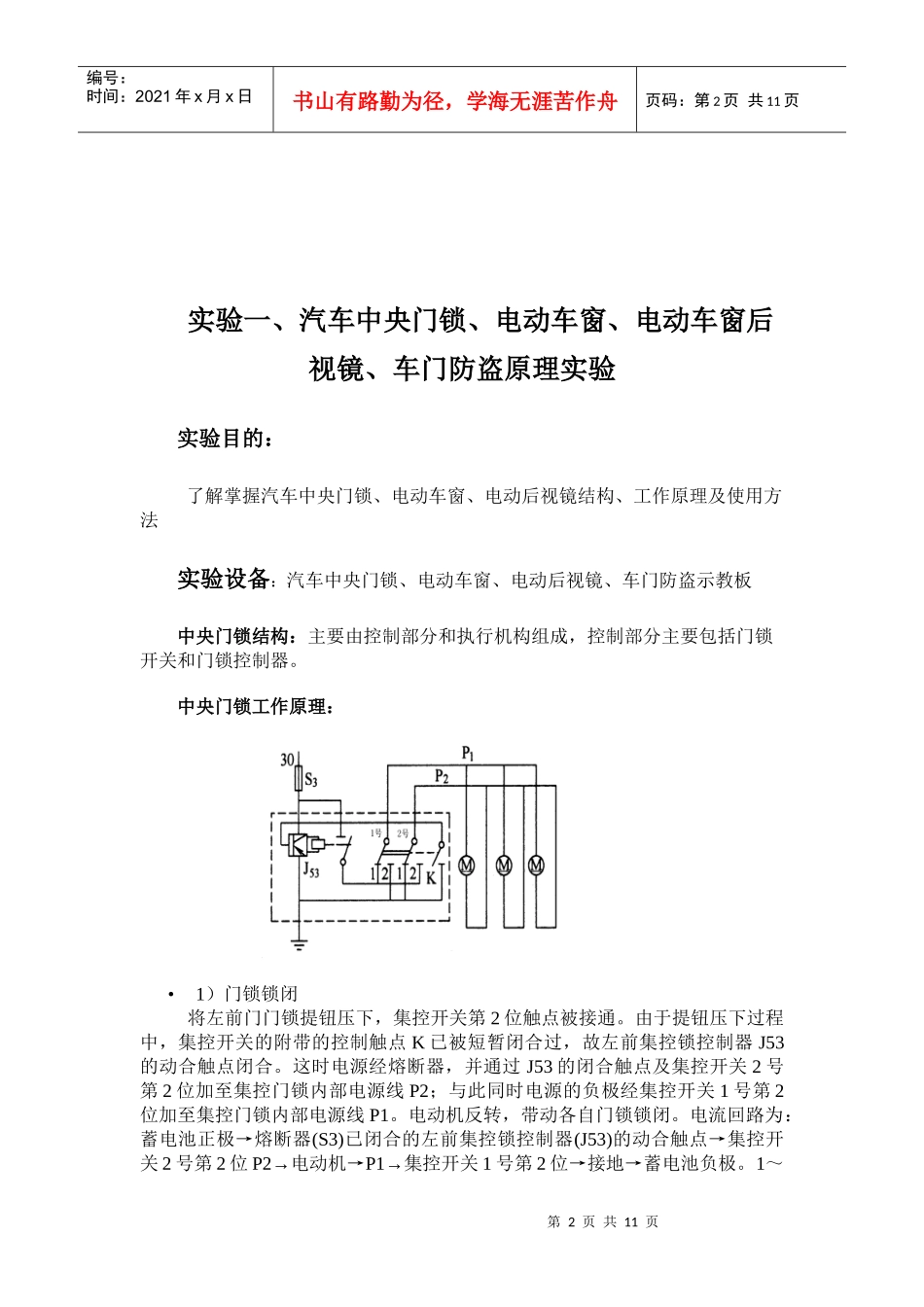

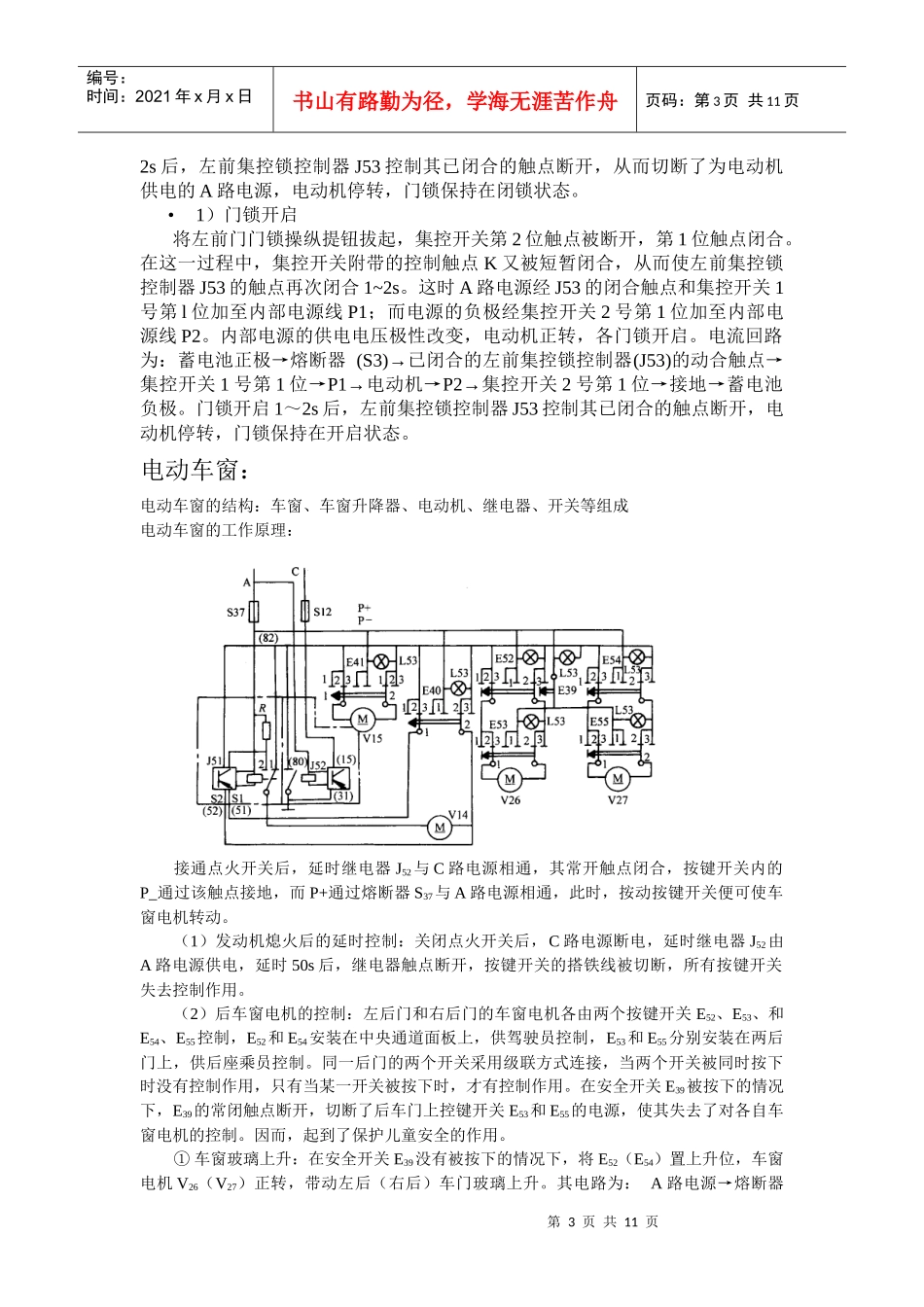

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页汽车电子控制系统开放实验论文姓名:栾子军院系:汽车与交通工程学院班级:车辆工程083学号:081201084指导教师:石晶日期:2011.12.12第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页实验一、汽车中央门锁、电动车窗、电动车窗后视镜、车门防盗原理实验实验目的：了解掌握汽车中央门锁、电动车窗、电动后视镜结构、工作原理及使用方法实验设备：汽车中央门锁、电动车窗、电动后视镜、车门防盗示教板中央门锁结构：主要由控制部分和执行机构组成，控制部分主要包括门锁开关和门锁控制器。中央门锁工作原理：•1）门锁锁闭将左前门门锁提钮压下，集控开关第2位触点被接通。由于提钮压下过程中，集控开关的附带的控制触点K已被短暂闭合过，故左前集控锁控制器J53的动合触点闭合。这时电源经熔断器，并通过J53的闭合触点及集控开关2号第2位加至集控门锁内部电源线P2；与此同时电源的负极经集控开关1号第2位加至集控门锁内部电源线P1。电动机反转，带动各自门锁锁闭。电流回路为：蓄电池正极→熔断器(S3)已闭合的左前集控锁控制器(J53)的动合触点→集控开关2号第2位P2→电动机→P1→集控开关1号第2位→接地→蓄电池负极。1～第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页2s后，左前集控锁控制器J53控制其已闭合的触点断开，从而切断了为电动机供电的A路电源，电动机停转，门锁保持在闭锁状态。•1）门锁开启将左前门门锁操纵提钮拔起，集控开关第2位触点被断开，第1位触点闭合。在这一过程中，集控开关附带的控制触点K又被短暂闭合，从而使左前集控锁控制器J53的触点再次闭合1~2s。这时A路电源经J53的闭合触点和集控开关1号第l位加至内部电源线P1；而电源的负极经集控开关2号第1位加至内部电源线P2。内部电源的供电电压极性改变，电动机正转，各门锁开启。电流回路为：蓄电池正极→熔断器(S3)→已闭合的左前集控锁控制器(J53)的动合触点→集控开关1号第1位→P1→电动机→P2→集控开关2号第1位→接地→蓄电池负极。门锁开启1～2s后，左前集控锁控制器J53控制其已闭合的触点断开，电动机停转，门锁保持在开启状态。电动车窗：电动车窗的结构：车窗、车窗升降器、电动机、继电器、开关等组成电动车窗的工作原理：接通点火开关后，延时继电器J52与C路电源相通，其常开触点闭合，按键开关内的P_通过该触点接地，而P+通过熔断器S37与A路电源相通，此时，按动按键开关便可使车窗电机转动。（1）发动机熄火后的延时控制：关闭点火开关后，C路电源断电，延时继电器J52由A路电源供电，延时50s后，继电器触点断开，按键开关的搭铁线被切断，所有按键开关失去控制作用。（2）后车窗电机的控制：左后门和右后门的车窗电机各由两个按键开关E52、E53、和E54、E55控制，E52和E54安装在中央通道面板上，供驾驶员控制，E53和E55分别安装在两后门上，供后座乘员控制。同一后门的两个开关采用级联方式连接，当两个开关被同时按下时没有控制作用，只有当某一开关被按下时，才有控制作用。在安全开关E39被按下的情况下，E39的常闭触点断开，切断了后车门上控键开关E53和E55的电源，使其失去了对各自车窗电机的控制。因而，起到了保护儿童安全的作用。①车窗玻璃上升：在安全开关E39没有被按下的情况下，将E52（E54）置上升位，车窗电机V26（V27）正转，带动左后（右后）车门玻璃上升。其电路为：A路电源→熔断器第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页S37→P＋→E52（E54）→E53（E55）→左后（右后）门窗电机V26（V27）→E53（E55）→E52（E54）→P－→J52触点→接地→电源负极。如果按下左后（右后）车门上E53（E55）的上升键位，车窗电机V26（V27）同样可带动车门玻璃上升，此时其电路为：A路电源→熔断器S37→P+→E39→E53（E55）→左后（右后）门车窗电机V26（V27）→E53（E55）→E52（E54）→P－→J52触点→搭铁→电源负极。②车窗玻璃下降：在安全按键开...
