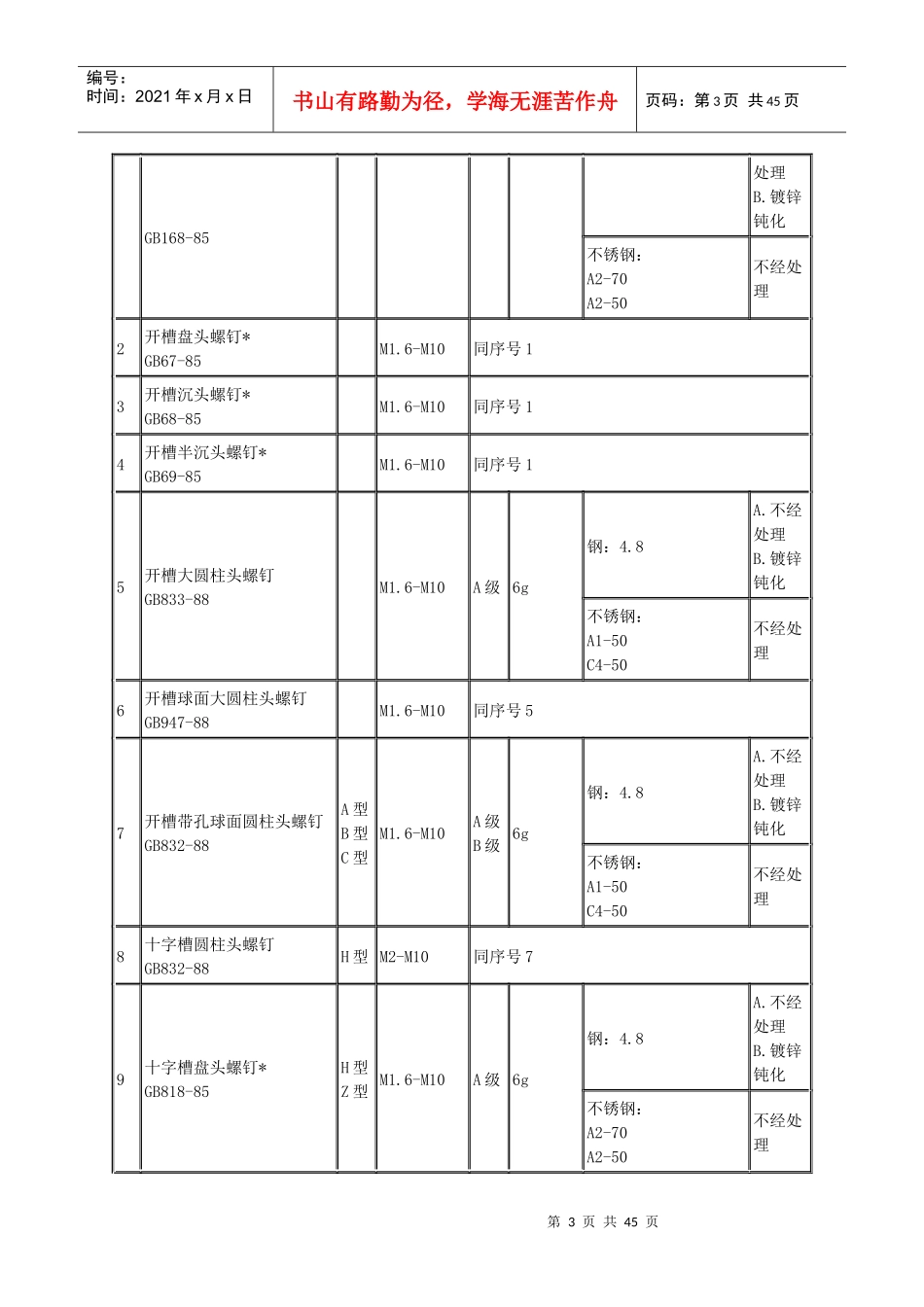

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页问题一：机械连接方式：一.拉钉连接拉钉的分类:1)不锈钢抽芯铆钉（拉钉）ＢＫ(半不锈钢开口型），ＱＢＫ（全不锈钢开口型），QBF（全不锈钢封闭型）；直径有3.2mm、4.0mm、4.8mm、6.4mm；头型有圆头，中部大帽沿；长度根据需要生产。2)双鼓型抽芯铆钉（拉钉）双鼓型铆钉铆接时，钉芯将铆钉钉体体末端拉成双鼓形，把两个要铆接的结构件夹紧，并能降低作用在结构件表面上的压力。材质有铝的、钢的和不锈钢的，直径有3.2mm、4.0mm、4.8mm。3)不锈钢单鼓型抽芯铆钉（拉钉）第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页材质为不锈钢，直径有3.2mm、4.0mm、4.8mm。拉钉连接与传统工艺（焊接、粘胶）相比较，具有以下优点：1、低能耗。拉钉连接不需要消耗原料和辅材，耗用的成本只有点焊的50%左右。传统工艺成本高、耗材多。2、价格便宜耐用，结构简单，便于维护。压铆机的价格与传统设备价格差不多。况且传统设备易老化，不便维护。3、连接处外形美观，不需要表面处理。焊接表面有疤痕，需要作（打磨、抛光等）表面处理。粘胶连接是使用一种强度很高的粘胶，工件腐蚀较严重。4、连接强度高，连接点质量可以无损伤检测。5、拉钉连接的设备使用寿命长，平均使用次数达10万~30万次。6、工艺简单，不需要预先或事后处理（如冲孔、表面处理）。7、解决了传统工艺不能对铝、镁、钛等金属材质进行连接的难题。8、表面有镀层或漆层的工件表面不会损坏，可以对多层或有夹层的材料进行连接。传统工艺会破坏表面镀层。9、工作效率高，工作中没有噪音，没有烟尘污染，环境环保。焊接工艺噪音大、有烟、火花、尘排放。这种工艺由于低成本、操作简单、连接处质量佳，在国际市场倍受青睐。我国已广泛应用在家电行业和汽车行业。10、单一安装时成本比螺钉连接成本贵，但是批量安装时远比螺钉连接成本低。拉钉连接与传统工艺（焊接、粘胶）相比较，具有以下缺点：1、需要冲压铆机，或者旋铆机之类的专用工具，设备价格较贵。2、连接后抽芯铆钉不可拆卸，拆卸后不但铆钉损坏，而且对不锈钢表面造成损坏。3、铆接连接虽然美观但没有螺钉连接牢固。4、密封性能差，若是做液体和气体等易渗、易挥发的密封时必须加材质为PTFE等的垫片。二.螺钉联接：螺钉联接是以螺纹为特征的可拆联接，是钣金生产中比较常见的联接方式。它是利用螺钉等紧固件将多个同心的螺纹孔联接成一体。螺钉的分类如下：序号品种名称与标准号型式规格范围产品等级螺纹公差机械性能或材料表面处理1开槽圆柱头螺钉*M1.6-M10A级6g钢：4.8、5.8A.不经第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页GB168-85处理B.镀锌钝化不锈钢：A2-70A2-50不经处理2开槽盘头螺钉*GB67-85M1.6-M10同序号13开槽沉头螺钉*GB68-85M1.6-M10同序号14开槽半沉头螺钉*GB69-85M1.6-M10同序号15开槽大圆柱头螺钉GB833-88M1.6-M10A级6g钢：4.8A.不经处理B.镀锌钝化不锈钢：A1-50C4-50不经处理6开槽球面大圆柱头螺钉GB947-88M1.6-M10同序号57开槽带孔球面圆柱头螺钉GB832-88A型B型C型M1.6-M10A级B级6g钢：4.8A.不经处理B.镀锌钝化不锈钢：A1-50C4-50不经处理8十字槽圆柱头螺钉GB832-88H型M2-M10同序号79十字槽盘头螺钉*GB818-85H型Z型M1.6-M10A级6g钢：4.8A.不经处理B.镀锌钝化不锈钢：A2-70A2-50不经处理第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页10十字槽小盘头螺钉GB823-88H型M2-M8同序号711十字槽沉头螺钉*GB819-85H型Z型M1.6-M10A级6g钢：4.8A.不经处理B.镀锌钝化12十字槽半沉头螺钉*GB820-85H型Z型M1.6-M10同序号913精密机械用紧固件——十字槽螺钉*GB/T13806.1-92头型A型B型C型M1.2-M3A级F级4h6g③钢：Q125A.不经处理B.氧化C.镀锌钝化槽型H型铜H68、HP59-1不经处理14内六角圆柱头螺钉*GB70-85M1.6-M36A级12.9级：5g、6g其余等级：6g钢:d＜3:按协议；d≥3：8.8、10.9、12.9A.氧化B.镀锌钝化不锈钢：d≤20A2-70d＞2...
