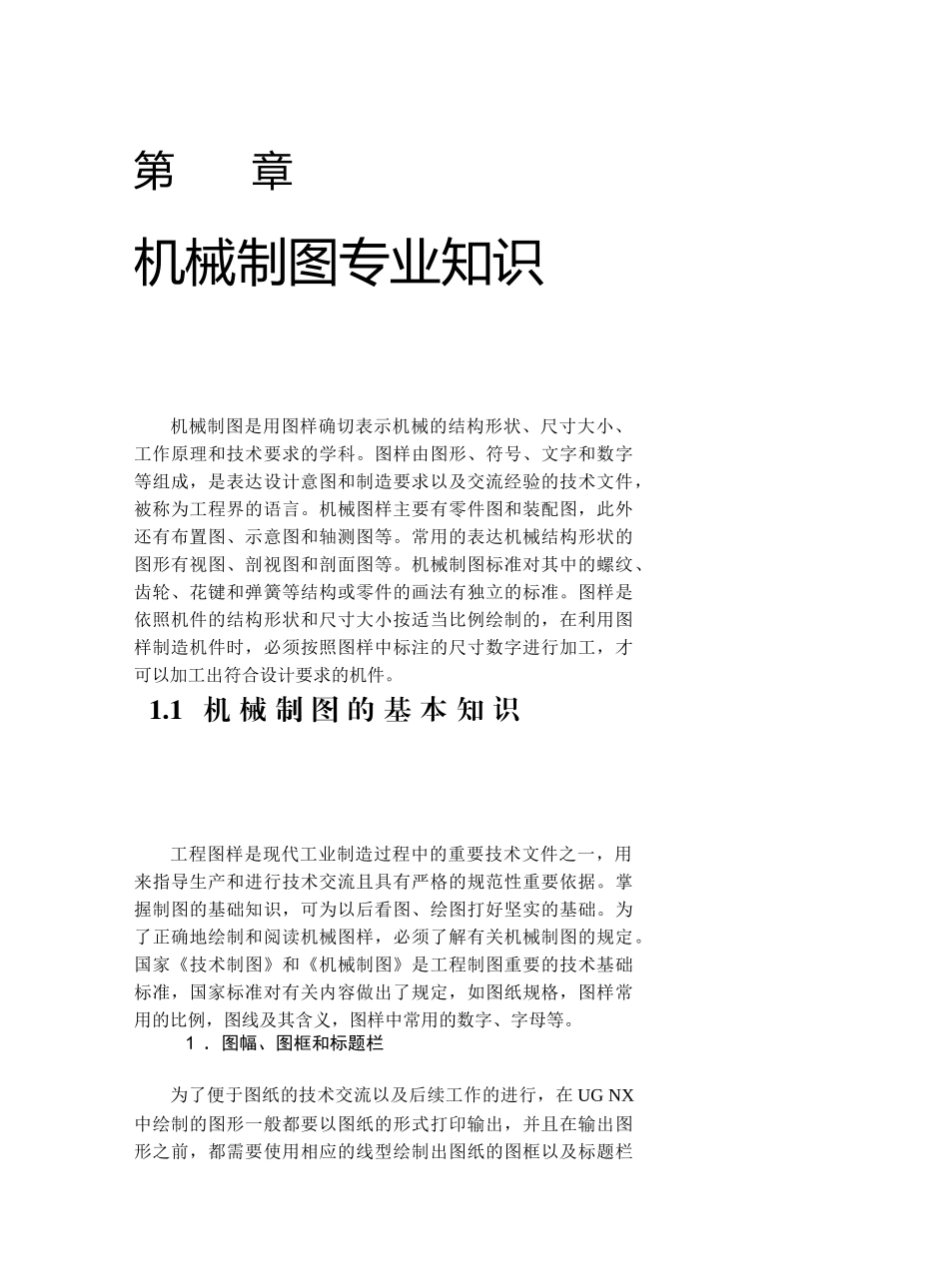

第1章机械制图专业知识机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科
图样由图形、符号、文字和数字等组成,是表达设计意图和制造要求以及交流经验的技术文件,被称为工程界的语言
机械图样主要有零件图和装配图,此外还有布置图、示意图和轴测图等
常用的表达机械结构形状的图形有视图、剖视图和剖面图等
机械制图标准对其中的螺纹、齿轮、花键和弹簧等结构或零件的画法有独立的标准
图样是依照机件的结构形状和尺寸大小按适当比例绘制的,在利用图样制造机件时,必须按照图样中标注的尺寸数字进行加工,才可以加工出符合设计要求的机件
1机械制图的基本知识工程图样是现代工业制造过程中的重要技术文件之一,用来指导生产和进行技术交流且具有严格的规范性重要依据
掌握制图的基础知识,可为以后看图、绘图打好坚实的基础
为了正确地绘制和阅读机械图样,必须了解有关机械制图的规定
国家《技术制图》和《机械制图》是工程制图重要的技术基础标准,国家标准对有关内容做出了规定,如图纸规格,图样常用的比例,图线及其含义,图样中常用的数字、字母等

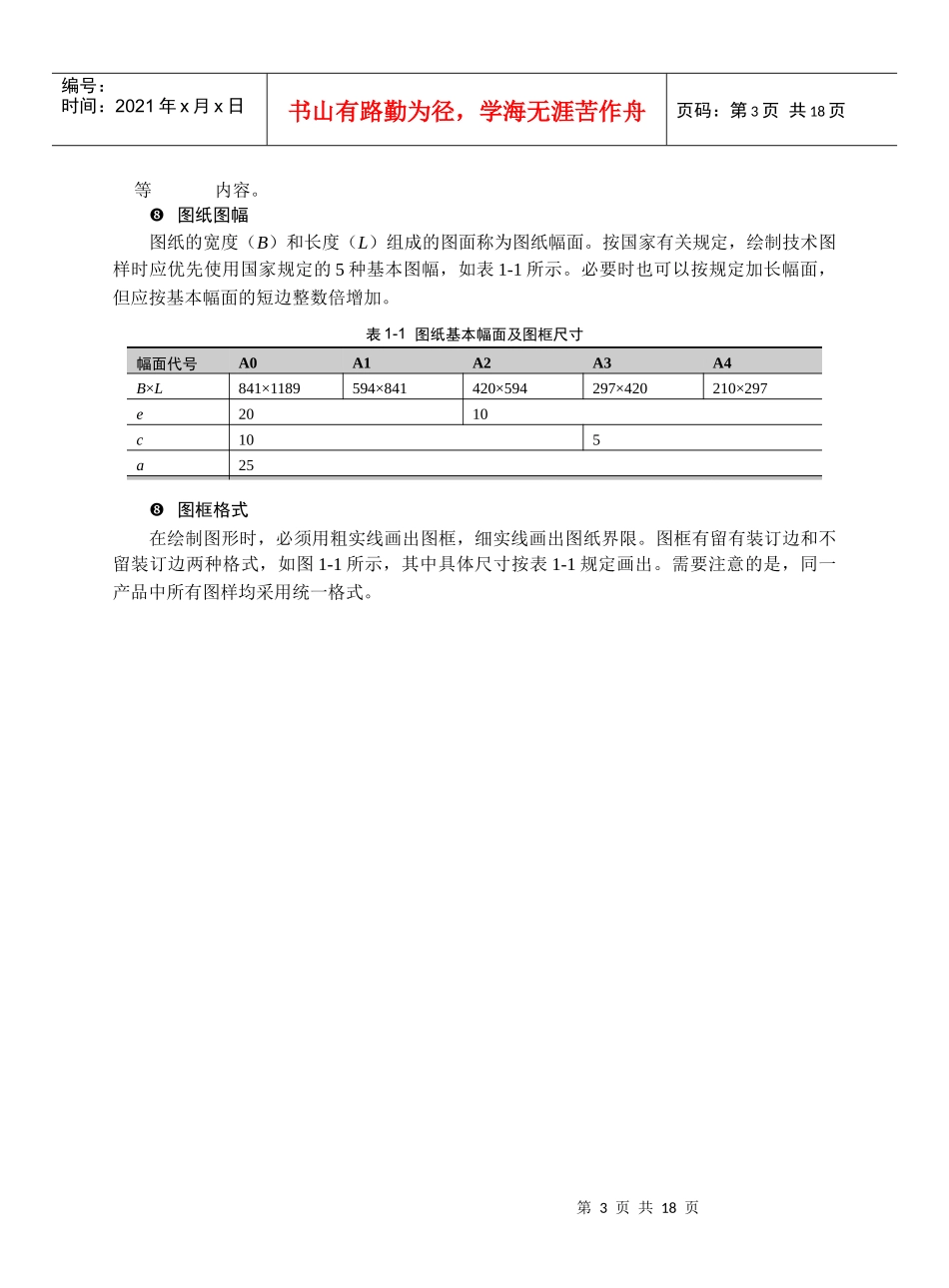

1.图幅、图框和标题栏为了便于图纸的技术交流以及后续工作的进行,在UGNX中绘制的图形一般都要以图纸的形式打印输出,并且在输出图形之前,都需要使用相应的线型绘制出图纸的图框以及标题栏第3页共18页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共18页等内容
图纸图幅图纸的宽度(B)和长度(L)组成的图面称为图纸幅面
按国家有关规定,绘制技术图样时应优先使用国家规定的5种基本图幅,如表1-1所示
必要时也可以按规定加长幅面,但应按基本幅面的短边整数倍增加
表1-1图纸基本幅面及图框尺寸幅面代号A0A1A2A3A4B×L841×1189594×841420×594297×420210×297e2010c105a25图框格式在绘制图形
