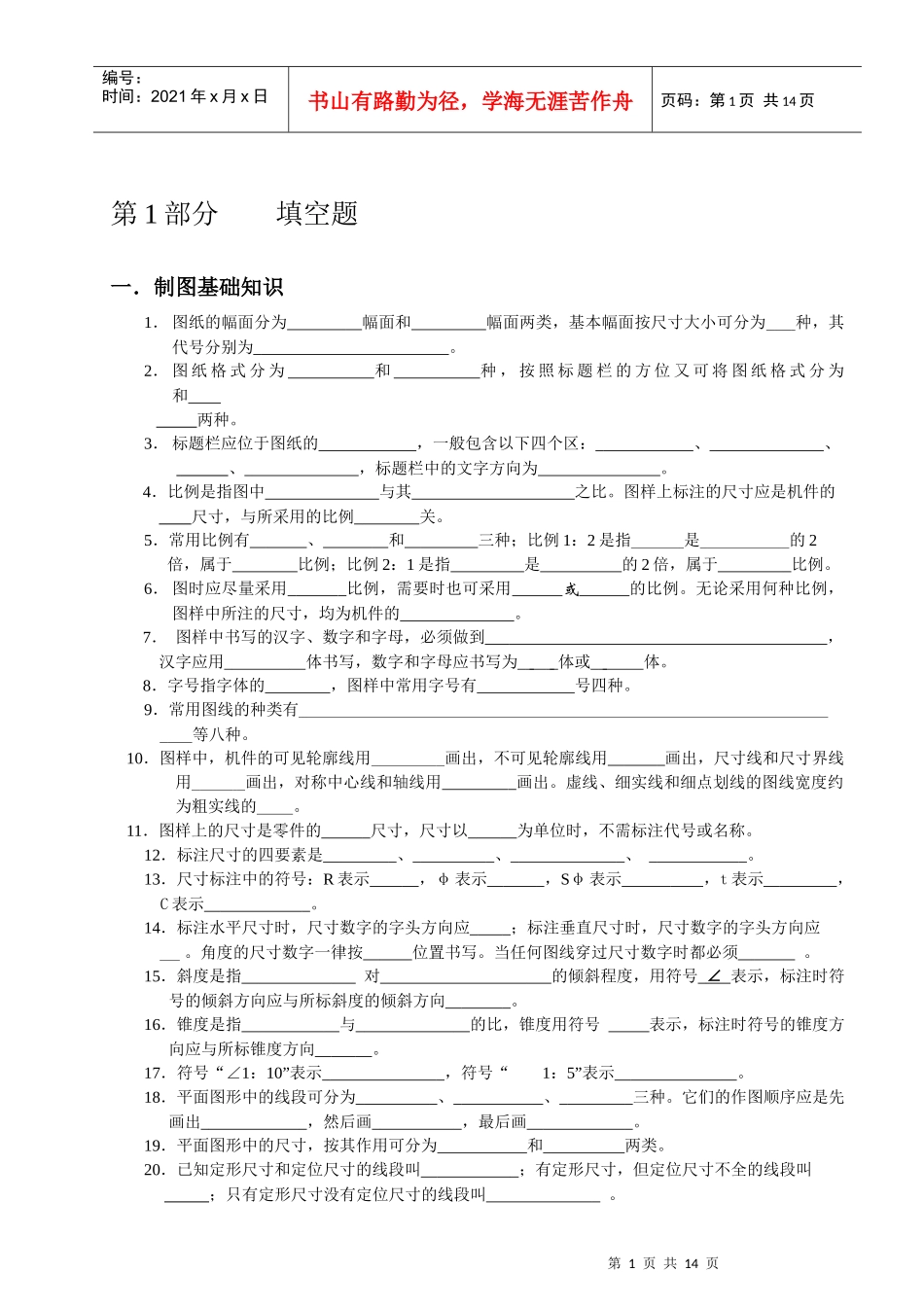

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第1部分填空题一．制图基础知识1．图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。2．图纸格式分为和种，按照标题栏的方位又可将图纸格式分为和两种。3．标题栏应位于图纸的，一般包含以下四个区：、、、，标题栏中的文字方向为。4．比例是指图中与其之比。图样上标注的尺寸应是机件的尺寸，与所采用的比例关。5．常用比例有、和三种；比例1：2是指是的2倍，属于比例；比例2：1是指是的2倍，属于比例。6．图时应尽量采用比例，需要时也可采用或的比例。无论采用何种比例，图样中所注的尺寸，均为机件的。7．图样中书写的汉字、数字和字母，必须做到，汉字应用体书写，数字和字母应书写为体或体。8．字号指字体的，图样中常用字号有号四种。9．常用图线的种类有等八种。10．图样中，机件的可见轮廓线用画出，不可见轮廓线用画出，尺寸线和尺寸界线用画出，对称中心线和轴线用画出。虚线、细实线和细点划线的图线宽度约为粗实线的。11．图样上的尺寸是零件的尺寸，尺寸以为单位时，不需标注代号或名称。12．标注尺寸的四要素是、、、。13．尺寸标注中的符号：R表示，φ表示，Sφ表示，t表示，C表示。14．标注水平尺寸时，尺寸数字的字头方向应；标注垂直尺寸时，尺寸数字的字头方向应。角度的尺寸数字一律按位置书写。当任何图线穿过尺寸数字时都必须。15．斜度是指对的倾斜程度，用符号∠表示，标注时符号的倾斜方向应与所标斜度的倾斜方向。16．锥度是指与的比，锥度用符号表示，标注时符号的锥度方向应与所标锥度方向。17．符号“∠1：10”表示，符号“1：5”表示。18．平面图形中的线段可分为、、三种。它们的作图顺序应是先画出，然后画，最后画。19．平面图形中的尺寸，按其作用可分为和两类。20．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫。第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页二．投影理论1．投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。2．当投射线互相，并与投影面时，物体在投影面上的投影叫。按正投影原理画出的图形叫。3．一个投影确定物体的形状，通常在工程上多采用。4．一个点在空间的位置有以下三种：、、。5．当直线（或平面）平行于投影面时，其投影，这种性质叫性；当直线（或平面）垂直于投影面时，其投影，这种性质叫性；当直线（或平面）倾斜于投影面时，其投影，这种性质叫性。6．直线按其对投影面的相对位置不同，可分为、和三种。7．平面按其对投影面的相对位置不同，可分为、和三种。8．与一个投影面垂直的直线，一定与其他两个投影面，这样的直线称为投影面的线，具体又可分为、、。9．与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的线，具体又可分为、、。10．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。11．与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。12．空间两直线的相对位置有、、三种。13．两直线平行，其三面投影一定；两直线相交，其三面投影必然，并且交点；既不平行，又不相交的两直线，一定。14．轴测投影根据投影方向与投影面的角度不同，分为和两大类。15．根据三个轴向伸缩系数的不同，正轴测投影和斜轴测投影又各分为三种。最常用的轴测图为和。16．正等测图的轴间角为，轴向伸缩系数为。斜二测图的轴间角为，轴向伸缩系数为。17．立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。18．常见的平面体有、、等。常见的回转体有、、、等。19．立体被平面截切所产生的表面交线称为。两立体相交所产生的表面交线称为。立第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页体表面交线的基本性质是和。20．平面体的截交线为封闭的，其形状取决于截平面所截到的棱边个数和交到平面的情况。曲面体的截交线...
