机械制图的基本知识(节选)VIP免费

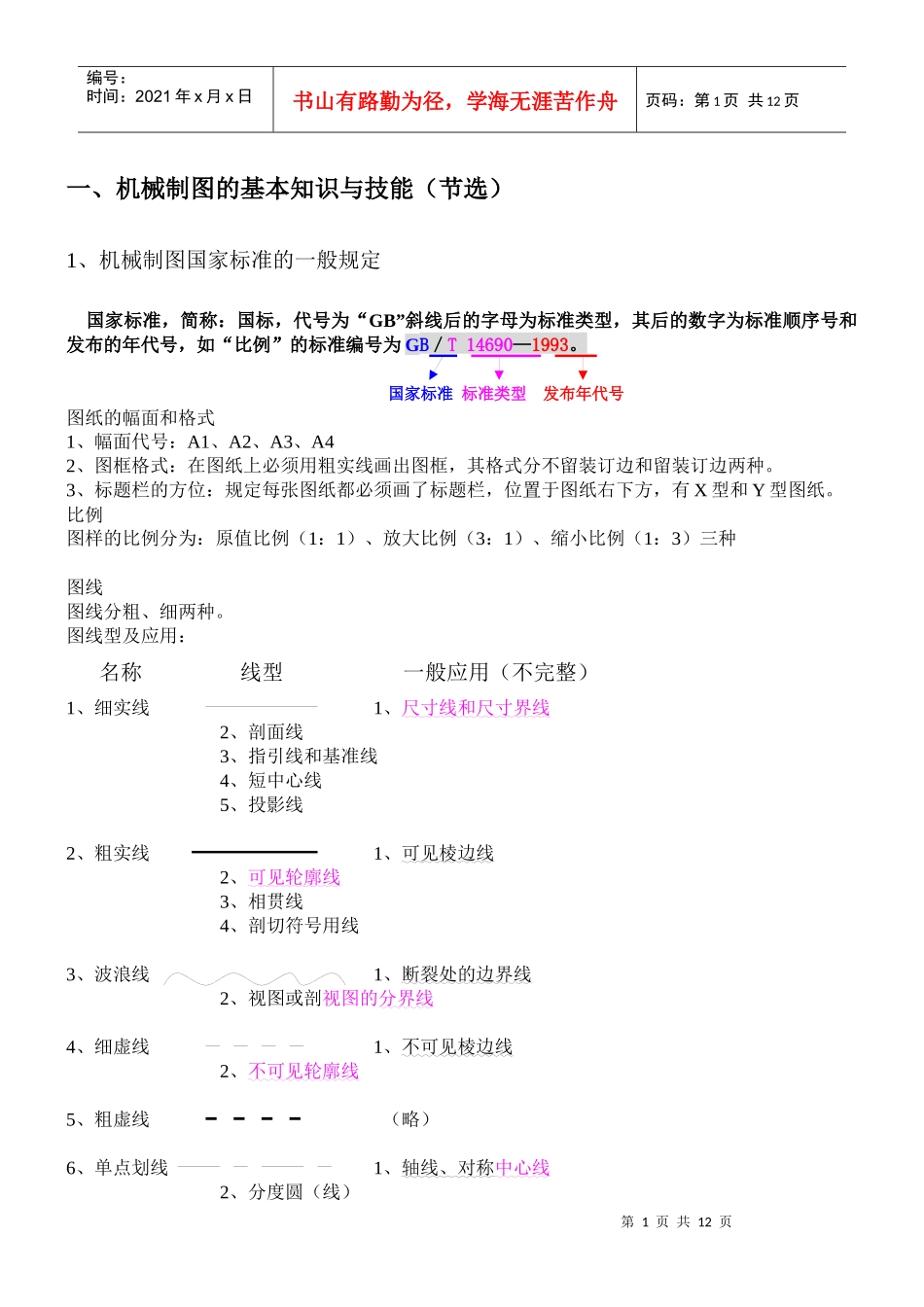

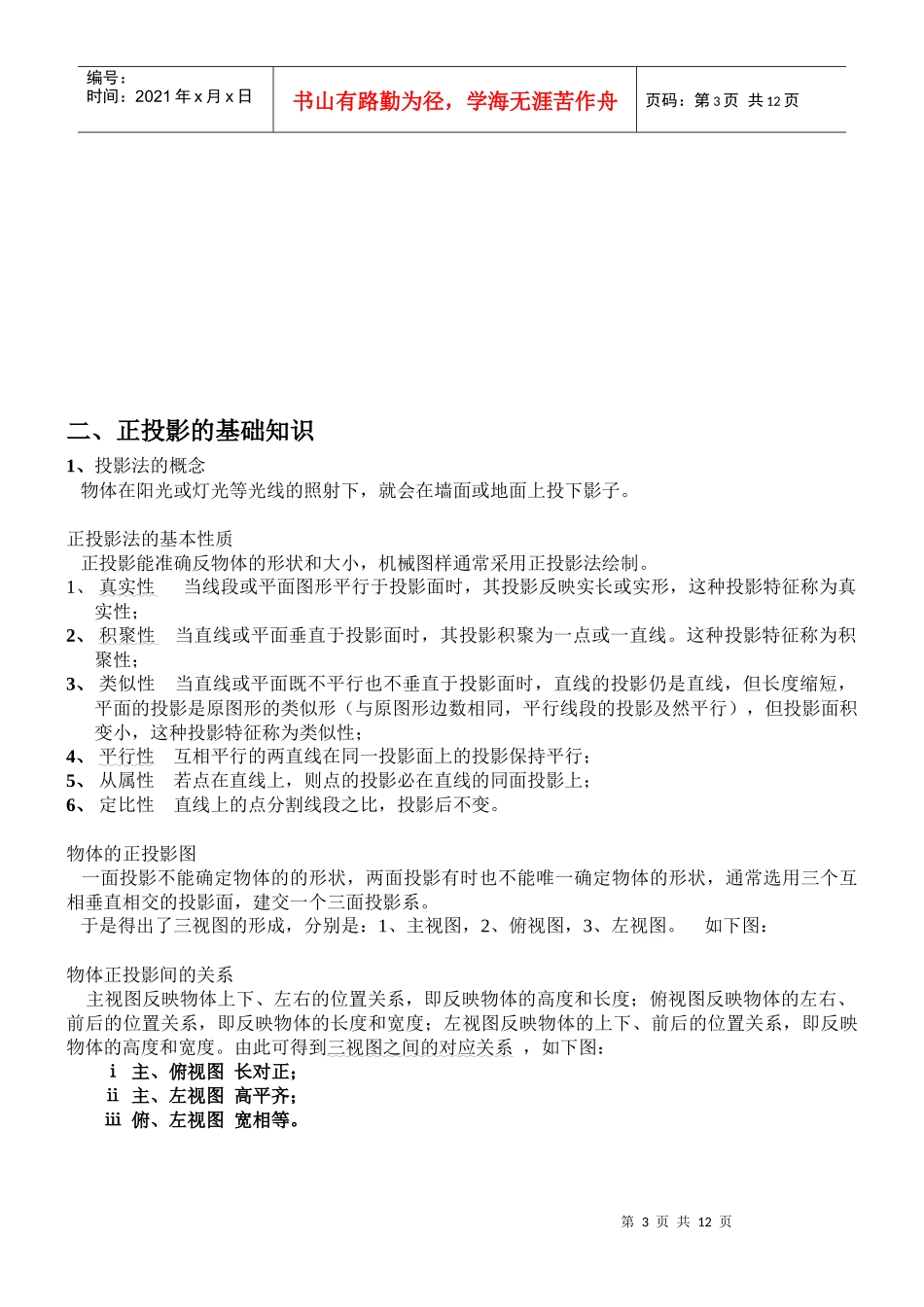

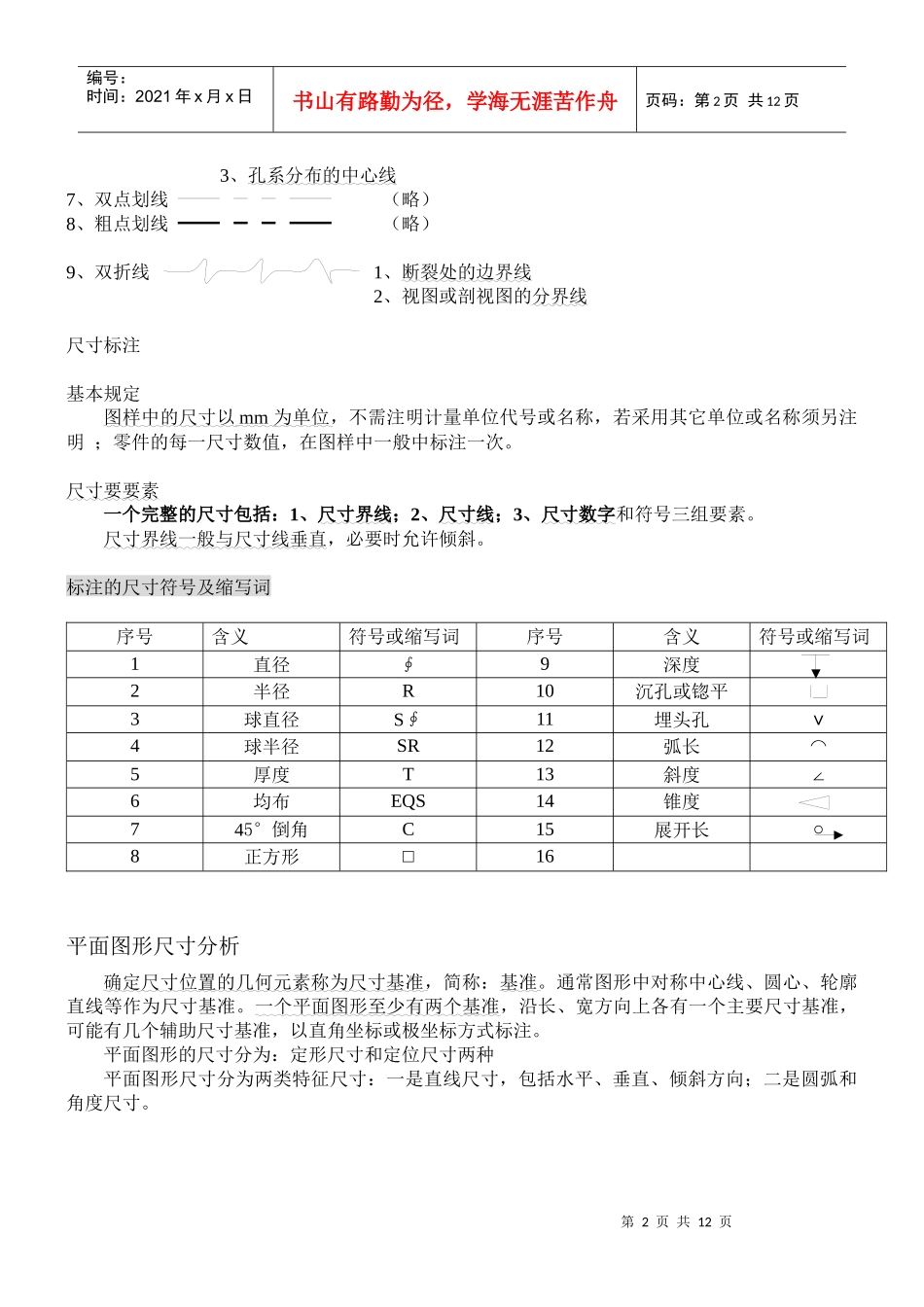

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页一、机械制图的基本知识与技能（节选）1、机械制图国家标准的一般规定国家标准，简称：国标，代号为“GB”斜线后的字母为标准类型，其后的数字为标准顺序号和发布的年代号，如“比例”的标准编号为GB／T14690—1993。国家标准标准类型发布年代号图纸的幅面和格式1、幅面代号：A1、A2、A3、A42、图框格式：在图纸上必须用粗实线画出图框，其格式分不留装订边和留装订边两种。3、标题栏的方位：规定每张图纸都必须画了标题栏，位置于图纸右下方，有X型和Y型图纸。比例图样的比例分为：原值比例（1：1）、放大比例（3：1）、缩小比例（1：3）三种图线图线分粗、细两种。图线型及应用：名称线型一般应用（不完整）1、细实线1、尺寸线和尺寸界线2、剖面线3、指引线和基准线4、短中心线5、投影线2、粗实线1、可见棱边线2、可见轮廓线3、相贯线4、剖切符号用线3、波浪线1、断裂处的边界线2、视图或剖视图的分界线4、细虚线1、不可见棱边线2、不可见轮廓线5、粗虚线（略）6、单点划线1、轴线、对称中心线2、分度圆（线）第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页3、孔系分布的中心线7、双点划线（略）8、粗点划线（略）9、双折线1、断裂处的边界线2、视图或剖视图的分界线尺寸标注基本规定图样中的尺寸以mm为单位，不需注明计量单位代号或名称，若采用其它单位或名称须另注明；零件的每一尺寸数值，在图样中一般中标注一次。尺寸要要素一个完整的尺寸包括：1、尺寸界线；2、尺寸线；3、尺寸数字和符号三组要素。尺寸界线一般与尺寸线垂直，必要时允许倾斜。标注的尺寸符号及缩写词序号含义符号或缩写词序号含义符号或缩写词1直径∮9深度2半径R10沉孔或锪平3球直径S∮11埋头孔∨4球半径SR12弧长⌒5厚度T13斜度∠6均布EQS14锥度745°倒角C15展开长○8正方形□16平面图形尺寸分析确定尺寸位置的几何元素称为尺寸基准，简称：基准。通常图形中对称中心线、圆心、轮廓直线等作为尺寸基准。一个平面图形至少有两个基准，沿长、宽方向上各有一个主要尺寸基准，可能有几个辅助尺寸基准，以直角坐标或极坐标方式标注。平面图形的尺寸分为：定形尺寸和定位尺寸两种平面图形尺寸分为两类特征尺寸：一是直线尺寸，包括水平、垂直、倾斜方向；二是圆弧和角度尺寸。第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页二、正投影的基础知识1、投影法的概念物体在阳光或灯光等光线的照射下，就会在墙面或地面上投下影子。正投影法的基本性质正投影能准确反物体的形状和大小，机械图样通常采用正投影法绘制。1、真实性当线段或平面图形平行于投影面时，其投影反映实长或实形，这种投影特征称为真实性；2、积聚性当直线或平面垂直于投影面时，其投影积聚为一点或一直线。这种投影特征称为积聚性；3、类似性当直线或平面既不平行也不垂直于投影面时，直线的投影仍是直线，但长度缩短，平面的投影是原图形的类似形（与原图形边数相同，平行线段的投影及然平行），但投影面积变小，这种投影特征称为类似性；4、平行性互相平行的两直线在同一投影面上的投影保持平行；5、从属性若点在直线上，则点的投影必在直线的同面投影上；6、定比性直线上的点分割线段之比，投影后不变。物体的正投影图一面投影不能确定物体的的形状，两面投影有时也不能唯一确定物体的形状，通常选用三个互相垂直相交的投影面，建交一个三面投影系。于是得出了三视图的形成，分别是：1、主视图，2、俯视图，3、左视图。如下图：物体正投影间的关系主视图反映物体上下、左右的位置关系，即反映物体的高度和长度；俯视图反映物体的左右、前后的位置关系，即反映物体的长度和宽度；左视图反映物体的上下、前后的位置关系，即反映物体的高度和宽度。由此可得到三视图之间的对应关系，如下图：ⅰ主、俯视图长对正；ⅱ主、左视图高平齐；ⅲ俯、左视图宽相等。第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页...
