机械设计基础 复习题(机械工业出版社)VIP免费

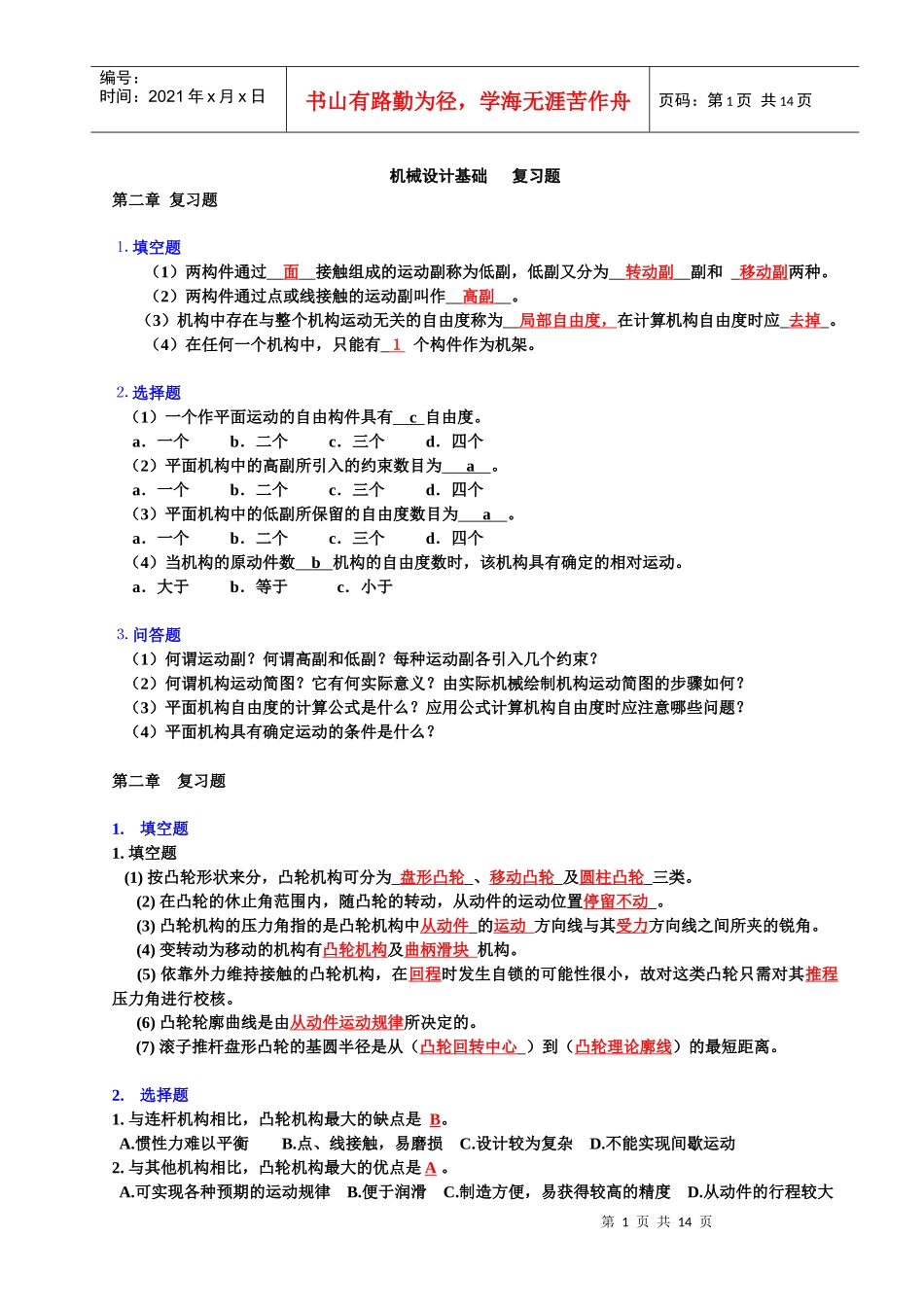

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页机械设计基础复习题第二章复习题⒈填空题（1）两构件通过面接触组成的运动副称为低副，低副又分为转动副副和移动副两种。（2）两构件通过点或线接触的运动副叫作高副。（3）机构中存在与整个机构运动无关的自由度称为局部自由度，在计算机构自由度时应去掉。（4）在任何一个机构中，只能有１个构件作为机架。⒉选择题（1）一个作平面运动的自由构件具有c自由度。a．一个b．二个c．三个d．四个（2）平面机构中的高副所引入的约束数目为a。a．一个b．二个c．三个d．四个（3）平面机构中的低副所保留的自由度数目为a。a．一个b．二个c．三个d．四个（4）当机构的原动件数b机构的自由度数时，该机构具有确定的相对运动。a．大于b．等于c．小于⒊问答题（1）何谓运动副？何谓高副和低副？每种运动副各引入几个约束？（2）何谓机构运动简图？它有何实际意义？由实际机械绘制机构运动简图的步骤如何？（3）平面机构自由度的计算公式是什么？应用公式计算机构自由度时应注意哪些问题？（4）平面机构具有确定运动的条件是什么？第二章复习题1.填空题1.填空题(1)按凸轮形状来分，凸轮机构可分为盘形凸轮、移动凸轮及圆柱凸轮三类。(2)在凸轮的休止角范围内，随凸轮的转动，从动件的运动位置停留不动。(3)凸轮机构的压力角指的是凸轮机构中从动件的运动方向线与其受力方向线之间所夹的锐角。(4)变转动为移动的机构有凸轮机构及曲柄滑块机构。(5)依靠外力维持接触的凸轮机构，在回程时发生自锁的可能性很小，故对这类凸轮只需对其推程压力角进行校核。(6)凸轮轮廓曲线是由从动件运动规律所决定的。(7)滚子推杆盘形凸轮的基圆半径是从（凸轮回转中心）到（凸轮理论廓线）的最短距离。2.选择题1.与连杆机构相比，凸轮机构最大的缺点是B。A.惯性力难以平衡B.点、线接触，易磨损C.设计较为复杂D.不能实现间歇运动2.与其他机构相比，凸轮机构最大的优点是A。A.可实现各种预期的运动规律B.便于润滑C.制造方便，易获得较高的精度D.从动件的行程较大第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页3.下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合的是B。A.等速运动规律B.摆线运动规律C.等加速等减速运动规律D.简谐运动规律4.对心直动尖顶推杆盘型凸轮机构的推程压力角超过许用值时，可以采用A措施来解决。A.增大基圆半径B.改用滚子推杆C.改变凸轮转向D.改为偏置直动尖顶推杆5.在凸轮机构几种常用的推杆运动规律中，（D）只宜用于低速，（B和C）不宜用于高速，而（A）可在高速下应用。A.正弦加速度运动规律B.余弦加速度运动规律C.等加速、等减速运动规律D.等速运动规律6.在凸轮机构中，从动件按等加速等减速运动规律运动，会引起机构的C。a．没有冲击b．刚性冲击c．柔性冲击7.在设计凸轮机构时，要求承载能力大，耐磨损，应采用B从动件。a．尖顶b．滚子c．平底8.凸轮机构运动时，可能有很大冲击，其原因是A。a．从动件运动规律选择不当b．从动件往复运动的惯性c．凸轮转速较高9.设计一对心直动从动件盘形凸轮机构，当其他条件不变时，最小传动角由40o减小为20o，凸轮的尺寸会C。a．减少b．不变c．增大⒊问答题(1)凸轮机构是如何分类的？(2)从动件常用运动规律有哪几种？各有些什么特点？它们对凸轮机构有何影响？(3)何谓凸轮机构的压力角？试作图说明。(4)何谓凸轮轮廓设计的反转法原理？(5)何谓凸轮的理论廓线和实际廓线？对滚子从动件盘形凸轮机构，当已知理论廓线需求实际廓线时，能否由理论廓线上的向径减去滚子半径求得？为什么？(6)滚子半径的选择与理论轮廓曲率半径有何关系？作图时如出现实际轮廓变尖或相交，可采取哪些措施解决？第四章复习题1.填空题(1)棘轮机构是由棘轮、机架和棘爪组成的，其缺点是在运动开始和终止时都会产生冲击。(2)槽轮机构由拨盘、具有径向槽的槽轮和机架组成。在一个运动循环内，槽轮的槽数应不小于3，单圆柱销槽轮机构的运动系数总是小于0.5。⒉简答题(1)棘轮机构在传动中有何特点？一般用于什么...
